八方SR PA11.32S中轴速度传感组件

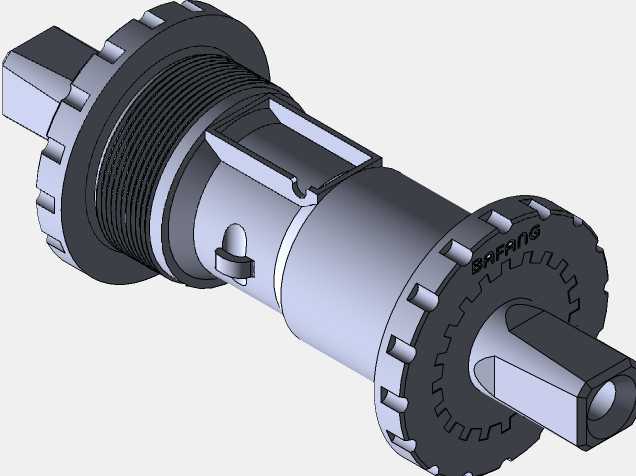

这款传感组件主要适配电助力自行车的中轴安装位，是整车动力辅助系统的核心信号采集部件，日常使用中负责实时采集骑行者的脚踏转速、踩踏节奏信号，将机械转动量转化为电信号传递给整车控制器，为动力输出的匹配比例提供核心数据支撑，避免动力输出突兀或滞后的问题，让电助力介入过程更贴合骑行者的实际发力节奏。从结构设计来看，整体采用同轴穿轴式布局，主体为中空轴体结构，两端预留标准方榫安装接口，可直接匹配常规自行车曲柄的安装位，无需额外改造车架五通结构，轴身外侧设置多道密封螺纹段，安装时可通过螺纹配合旋入车架五通位置，配合外侧的齿状锁紧环实现轴向固定，齿状结构可增大锁紧时的摩擦力，避免长期骑行震动导致部件松动移位。传感采集模块集成在轴体中段的密封舱内，外侧设置定位卡扣结构，安装时可卡入车架预设的防转槽内，避免轴体转动时带动传感模块移位导致信号采集偏差，轴体上的触发结构与传感模块保持固定的感应间隙，转动过程中可稳定输出连续的脉冲信号，不会因为踩踏发力导致的轴体微小形变出现信号断连。安装边界方面，整体轴长适配常规规格的自行车五通尺寸，两端方榫的伸出长度匹配通用曲柄的安装深度，外侧锁紧环的外径与五通端面的安装沉槽尺寸适配，安装完成后轴体转动的同轴度公差控制在合理范围内，不会出现转动卡滞或偏磨的问题。密封结构上，轴体与固定外壳之间设置多道环形密封槽，可阻挡骑行过程中泥水、灰尘进入传感舱内部，适配户外复杂骑行环境的使用需求，部件外壳采用硬质工程材质与金属结合的结构，金属轴体承担踩踏发力的载荷，传感模块的外壳采用绝缘材质，避免信号传输过程中出现电磁干扰，保证转速信号采集的稳定性。实际装车应用中，这类中置速度传感部件相比后轮外置的测速部件，信号采集的响应速度更快，能够直接捕捉骑行者的踩踏动作起始点，让助力动力的介入时机更精准，尤其在爬坡、起步等需要大助力输出的场景下，不会出现踩空感或者动力延迟窜动的问题，结构集成化的设计也减少了整车外露的布线，降低了线路被剐蹭损坏的概率。
