NEMA23规格56mm法兰步进电机三维建模

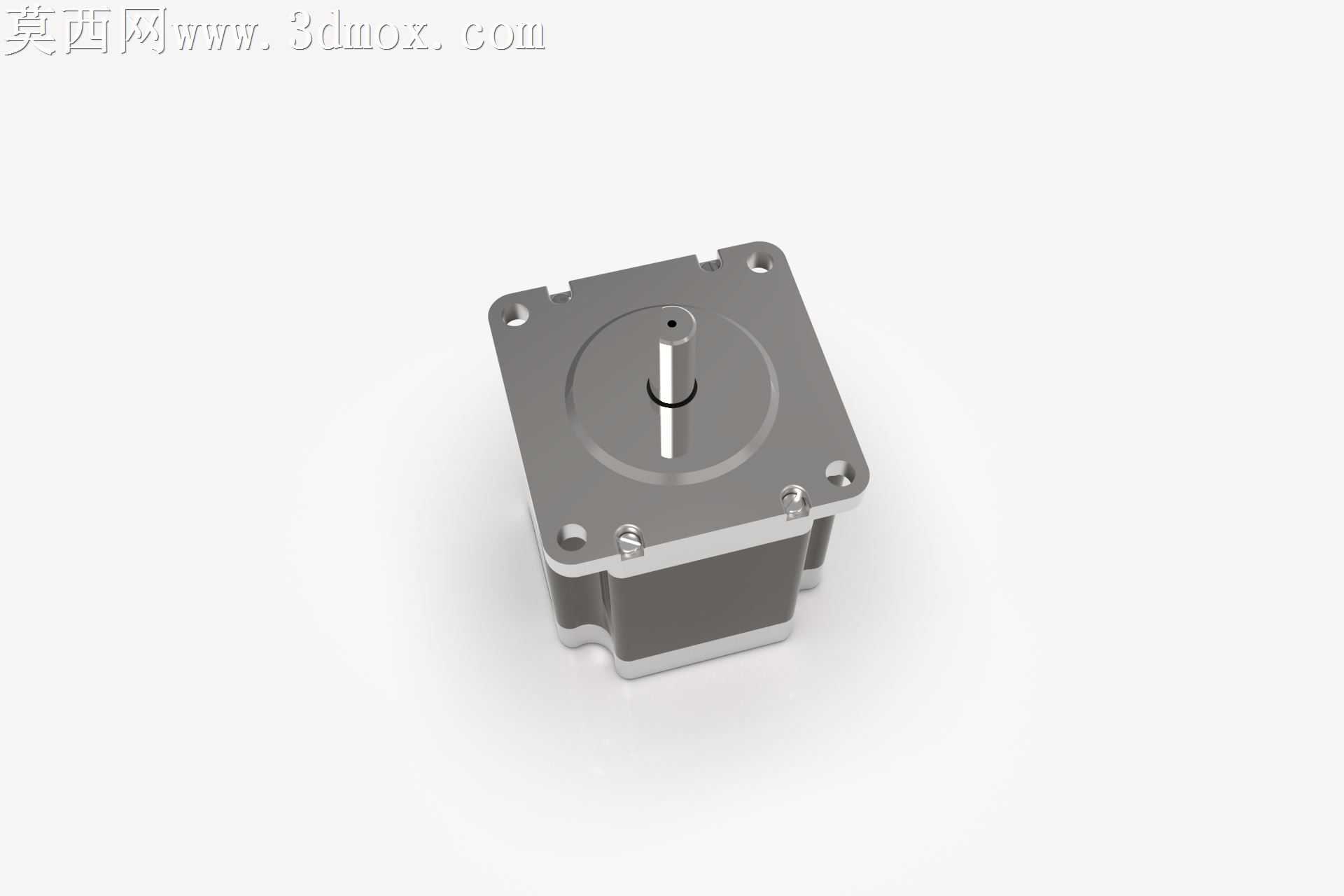

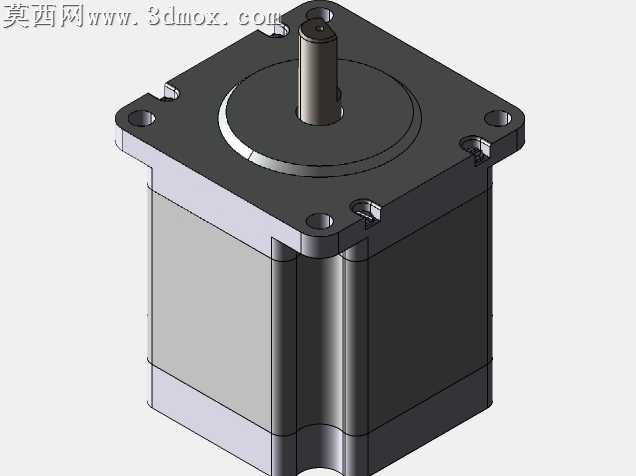

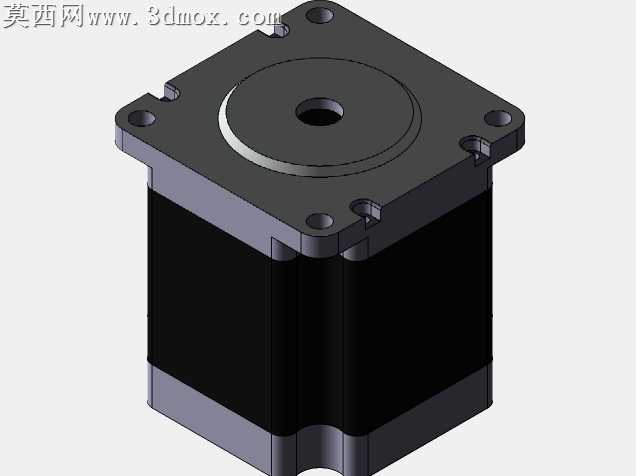

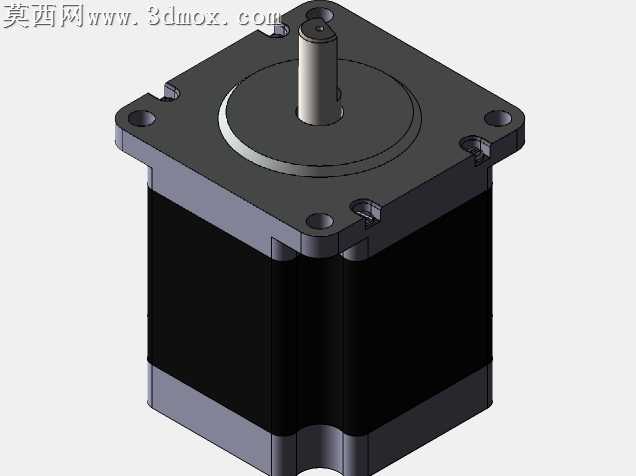

本模型为NEMA23规格23HS5628型步进电机的高精度三维建模成果，建模过程严格遵循该型号步进电机的实际生产尺寸规范，首先通过测绘实物与官方公开尺寸手册结合的方式确定核心基准参数，以电机输出轴的中心轴线作为全局建模基准原点，依次完成前端法兰安装座、定子外壳、后端封装盖、输出轴本体的结构搭建。建模阶段优先采用参数化草图驱动特征的方式，对法兰盘上的四个安装定位孔、轴端的D型切削定位面、外壳表面的散热加强筋等细节特征进行精准还原，所有安装孔的孔位公差、轴径尺寸、法兰边距均严格匹配实物装配要求，确保模型可直接用于虚拟装配仿真、设备布局干涉检查等工程场景。材质与渲染环节，针对电机不同部件的实际材质属性分别赋予对应材质：前端法兰与后端盖采用压铸铝合金材质，调整金属粗糙度参数还原铸件表面的细微磨砂质感，外壳中段的定子封装部分赋予深灰色工程塑料材质，输出轴采用光亮镀铬钢材材质，还原金属轴件的高光反射特性，固定用的内六角螺丝单独建模并赋予不锈钢材质，通过分层打光的渲染方式突出各部件的材质层次差异，同时清晰呈现电机的整体轮廓与结构细节。结构设计上完整还原了该款步进电机的典型构造：前端法兰采用标准56mm见方的NEMA23安装规格，输出轴伸出长度、轴径尺寸完全符合行业通用安装标准，定子外壳的方形切角设计、端盖与外壳的扣合定位结构都做了1:1还原，模型未对内部绕组等不可见结构做过度冗余建模，在保证外部装配尺寸完全准确的前提下控制了模型整体面数，兼顾了渲染展示效果与工程调用的实用性。建模过程中对所有配合面做了公差预留模拟，比如法兰安装孔的沉头深度、输出轴与端盖轴承位的配合间隙都按照实际装配要求做了对应处理，避免虚拟装配时出现干涉报错，可直接导入各类三维装配场景作为标准动力部件使用，适用于自动化设备设计、3D打印传动结构验证、机电一体化教学演示等多个场景。
