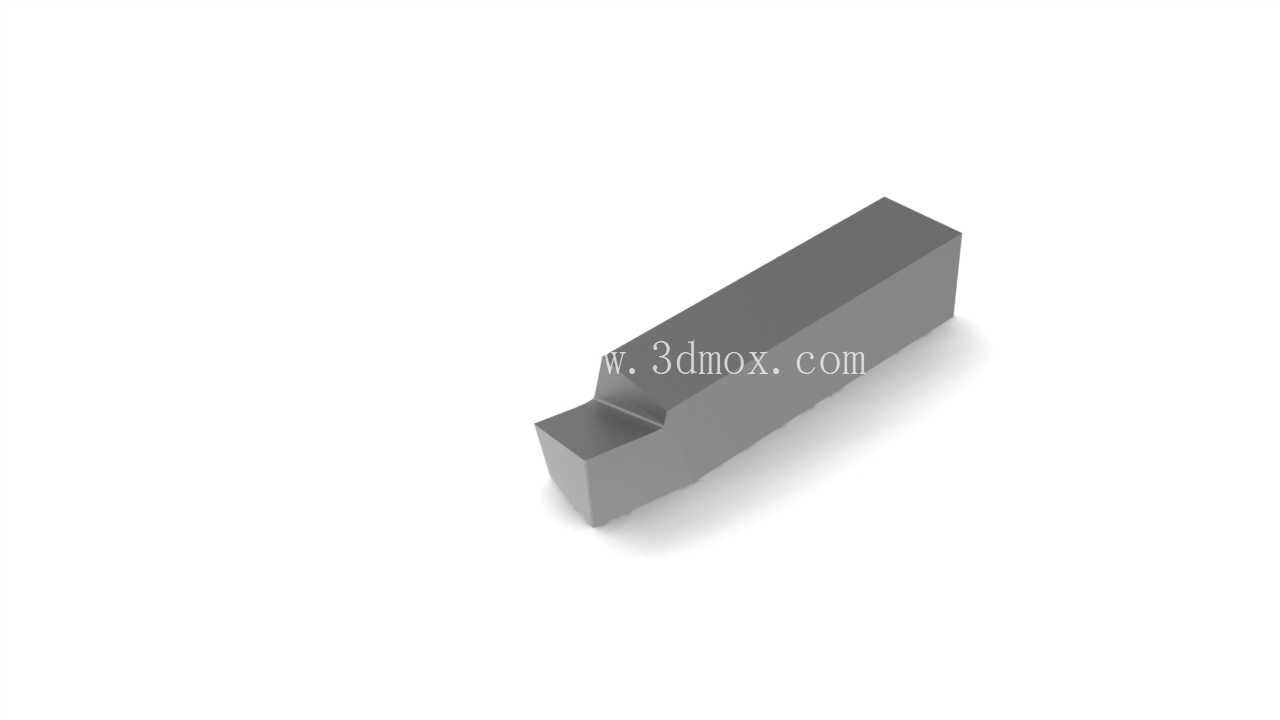

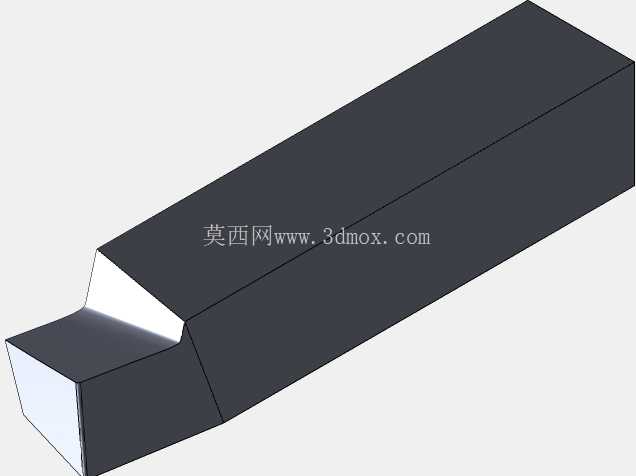

中心车床单点切削用车刀结构设计

在普通卧式车床的金属切削加工场景中，这类单点切削车刀是完成外圆车削、端面车削、台阶成型等工序的核心执行部件，其结构设计的合理性直接决定加工件的表面质量、尺寸精度以及刀具本身的使用寿命。从实际加工工况来看，这类车刀主要适配中心车床的刀架安装位，刀体整体采用长方体基准结构，是为了匹配标准四方刀架的装夹槽尺寸，装夹时可通过刀架螺栓直接压紧刀体的矩形基面，无需额外定制转接工装，装夹后刀具悬伸长度可根据加工深度灵活调整，常规加工场景下悬伸量控制在刀体高度的1.5倍以内即可避免切削振颤。

从功能结构来看，该刀具的切削端采用了成型式的几何角度设计，刀尖部位的主偏角、副偏角以及刃倾角均针对常规碳钢、合金钢的车削工况做了适配，主切削刃承担主要的金属去除工作，副切削刃负责修光已加工表面，刀尖处的微小过渡圆弧可有效分散切削热，避免刀尖在连续切削过程中出现过热崩损的问题。刀体的非切削部分保持规整的矩形截面，一方面是为了保证装夹时的定位精度，让刀具的切削刃高度与车床主轴中心保持一致，避免出现扎刀或者切削面凹凸的问题；另一方面规整的外形也方便在刀具磨损后进行修磨，操作人员可直接在工具磨床上依托刀体的基准平面定位，快速修磨出符合要求的切削角度。

在实际加工应用中，这类单点车刀可完成多种工序的加工需求：当调整刀架角度后，可完成外圆锥面的车削；横向进给时可完成工件端面的平整加工；配合小拖板的进给动作，还能完成窄槽的切削以及工件的切断工序。设计这类车刀三维模型时，首先要确定刀体的基准尺寸，刀体的宽度、高度尺寸需匹配常用车床的刀架装夹范围，长度尺寸则要兼顾装夹稳定性和刃磨余量，避免刀体过短导致多次修磨后无法装夹，或是过长导致切削时刚性不足。切削端的几何参数设计需要结合实际切削参数来确定，比如针对粗加工工况，主切削刃的刃口会做微小的倒棱处理，提升刃口的抗冲击性能；针对精加工工况，则会适当增大副偏角，减小副切削刃与已加工表面的摩擦，提升工件表面光洁度。

从安装边界来看，这类车刀装入刀架后，切削刃的径向伸出量不能超过刀体宽度的两倍，轴向位置则要根据工件的加工长度调整，确保切削行程内刀体不会与卡盘、尾座产生干涉。刀体的上下平面需要保持较高的平面度，装夹时压紧螺栓的着力点要落在刀体的实体部位，避免压紧时刀体出现变形，导致切削角度发生偏移。在建模过程中，需要重点还原切削端的各个几何角度，包括前角、后角的倾斜角度，刀尖圆弧的半径尺寸，这些参数直接决定了刀具的切削性能，不能做简化处理；而刀体的非工作表面则可在保证尺寸精度的前提下做适当简化，减少模型的冗余面，方便后续在装配环境中调用。

这类车刀作为车床加工中最常用的切削刀具，其结构看似简单，但各个尺寸参数的匹配都经过了长期的加工实践验证，比如刀体的截面尺寸比例，是经过刚性验算确定的，既能保证足够的装夹刚性，又不会造成材料的浪费；切削端的角度设计，平衡了切削锋利度和刃口强度，既可以降低切削时的机床负载，又能保证刀具在连续切削工况下的耐用度。在实际生产中，操作人员会根据加工材料的不同，选择对应材质的刀片或是对刀头进行不同的热处理，但刀体的基准结构始终保持统一，这也是为了适配标准化的刀架装夹体系，降低生产现场的刀具管理成本。建模时还原这类标准刀具的结构，一方面可以用于虚拟加工仿真，验证加工路径中是否存在刀具干涉问题，另一方面也可以作为工装夹具设计的参考元素，在设计车床配套的专用工装时，可直接调用该刀具模型核对安装空间，避免工装设计完成后出现与刀具干涉的问题。
