中心车床用单点切削车削刀具结构

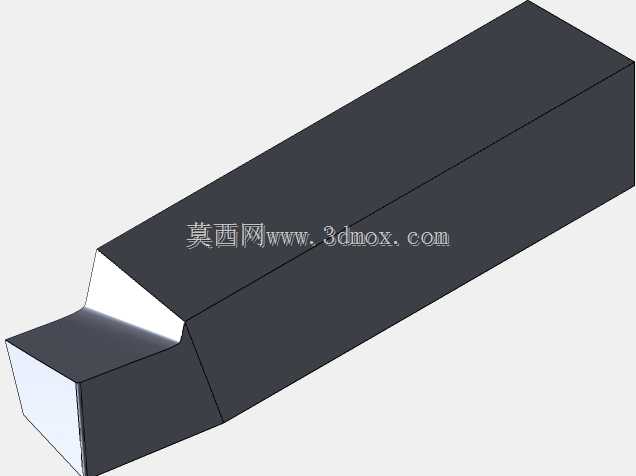

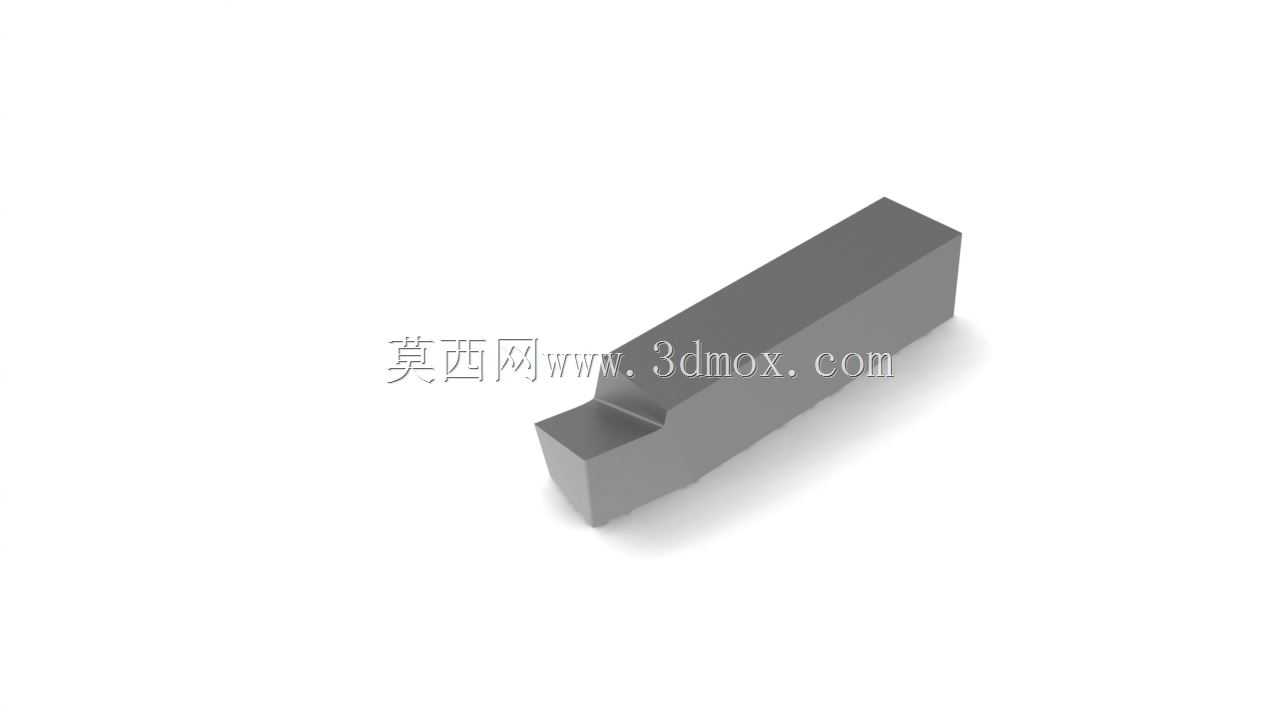

　　这款单点切削刀具主要适配普通中心车床的外圆、端面及浅台阶切削工序，是卧式车床金属切削作业中应用频次极高的消耗类工装部件。从结构设计来看，刀具采用方条状刀体作为夹持基准，刀头切削端做了针对性的几何角度修型，可在夹持状态下直接形成合理的工作前角与后角，减少安装时的人工对刀调整工作量。刀体的方形截面是匹配车床四方刀架的标准安装结构，安装时可直接嵌入刀架装夹槽，通过刀架压紧螺栓实现周向与轴向固定，装夹后刀头伸出长度控制在刀体截面高度的1.5倍以内，可有效避免切削过程中出现振刀、让刀问题，保障加工面的粗糙度与尺寸精度。切削端的刃口设计针对常规碳钢、合金钢的连续切削场景优化，主切削刃承担主要金属去除负荷，副切削刃负责已加工表面的修光，

　　刀尖处的微小过渡结构可分散切削热集中区域的应力，延长刀具单次修整后的使用周期。在实际生产场景中，这类刀具可完成轴类零件的外圆粗车、半精车工序，也可针对盘类零件的端面进行走刀切削，调整刀架角度后还能完成小角度锥面的加工，适配中小批量机械加工车间的通用切削需求，无需复杂的刀具定制即可覆盖多数常规车削作业。建模过程中严格遵循车床刀具的装夹边界约束，刀体各面的平行度、垂直度公差参考机夹可转位刀具的通用技术要求设定，切削刃的几何角度取值符合高速钢、硬质合金焊接刀具的常规设计参数，刀头与刀体的衔接位置做了平滑过渡处理，避免应力集中导致的刀具断裂风险。从安装适配性来看，刀体的截面尺寸匹配常用的CA6140、

　　C6132等普通卧式车床的四方刀架装夹槽尺寸，无需额外加装刀套即可直接装夹使用，刀具总长度控制在常规车床刀架的允许装夹长度范围内，不会出现刀体与卡盘、尾座发生运动干涉的问题。切削作业时，刀具的切削刃高度需与车床主轴回转中心对齐，模型中刀头的刃口位置与刀体底面的高度差经过校准，装夹时仅需找平底面即可快速对准中心，减少对刀辅助时间。
