立式包装机领型中心密封滑槽结构

在立式成型-填充-封口包装设备的产线布局中，薄膜从放卷机构送出后，需要经过成型器完成袋筒的初步弯折，而领型中心密封滑槽正是衔接成型器与纵封机构的核心过渡部件，直接决定了包装袋成型的规整度与封口质量。不少现场调试的工程师都遇到过类似问题：薄膜经过普通成型器后容易出现褶皱、偏移，纵封位置错位导致漏料，尤其是纸基复合膜这类挺度较低、易产生拉伸变形的包材，普通成型结构很难保证走膜的平稳性，而这款领型滑槽的结构设计，正是针对这类现场痛点做了针对性优化。

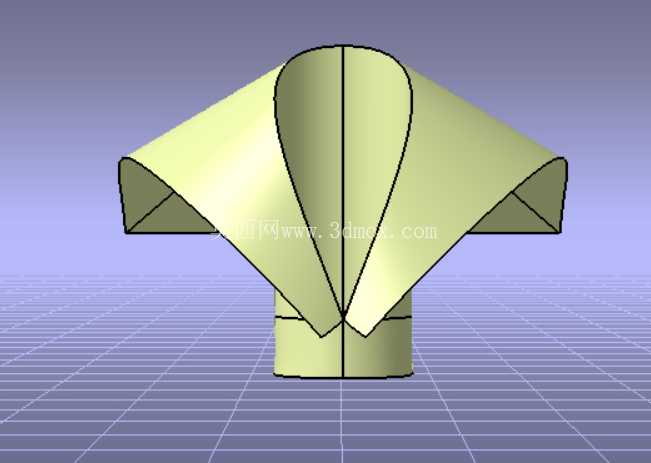

从实际功能来看，该部件的核心作用是将平幅展开的包装膜从成型领口位置平稳引导至封口管位置，在走膜过程中逐步将薄膜对折成筒状，同时保证薄膜两侧边缘精准对齐，为后续的纵封工序提供准确的位置基准。不同于常规的直角翻领成型器，这款滑槽的曲面过渡采用了连续变曲率设计，整个走膜面没有突兀的折角，薄膜在曲面滑动过程中各点的线速度差控制在极小范围内，避免了局部拉伸导致的薄膜变形，从根源上减少了走膜褶皱的产生。

设计过程中，首先要匹配对应包装机的封口管外径，滑槽下部的套接段内径需要与封口管保持0.2-0.5mm的配合间隙，既不能间隙过大导致薄膜卡入接缝，也不能间隙过小造成安装困难、热胀冷缩后出现卡滞。滑槽上部的展开宽度需要匹配包材的最大成袋宽度，两侧的翻边角度根据常用包材的摩擦系数做了适配，对于摩擦系数较大的纸基复合膜，翻边处的圆角半径做了加大处理，减少走膜阻力；对于摩擦系数较小的塑料薄膜，曲面的粗糙度控制在Ra1.6以下，避免薄膜在滑动过程中出现打滑偏移。

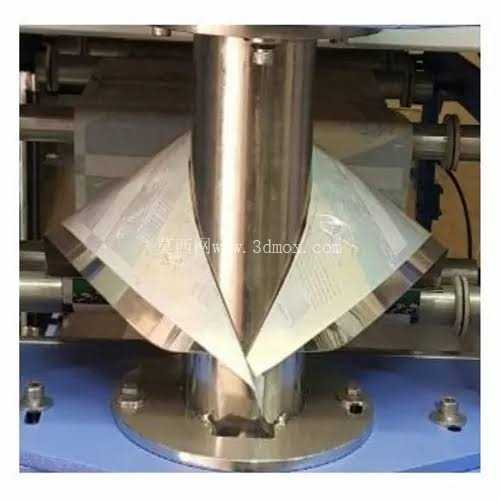

安装边界上，该滑槽通过下部的圆柱段套接在封口管顶端，上部通过两侧的安装耳固定在包装机的成型器安装架上，安装时需要保证滑槽的中心对称面与纵封机构的中心面完全重合，左右偏差不能超过0.1mm，否则会导致薄膜对折后两侧边缘错位，出现纵封封边宽度不均、甚至封不住的问题。滑槽的出料端与纵封轮的入口间距需要控制在15-20mm，间距过大会导致薄膜失去支撑出现下垂偏移，间距过小则会导致薄膜与纵封轮干涉，出现刮膜问题。

从实际应用场景来看，这款滑槽适配于各类粉剂、颗粒、小块状物料的立式包装设备，在食品、医药、日化等行业的小袋包装产线中都能适用，尤其是针对纸铝塑复合膜、纯纸可降解膜等易出现走膜问题的包材，该结构的优势更为明显。不同于一体式的翻领成型器，这款滑槽的曲面部分可以根据实际包材特性做局部调整，比如针对厚度较大的包材，可以适当加大曲面的过渡圆角，降低走膜阻力；针对需要充氮气的包装产线，可以在滑槽内部增设充气通道，在薄膜成型过程中完成充气，避免包材与物料直接接触产生夹料问题。

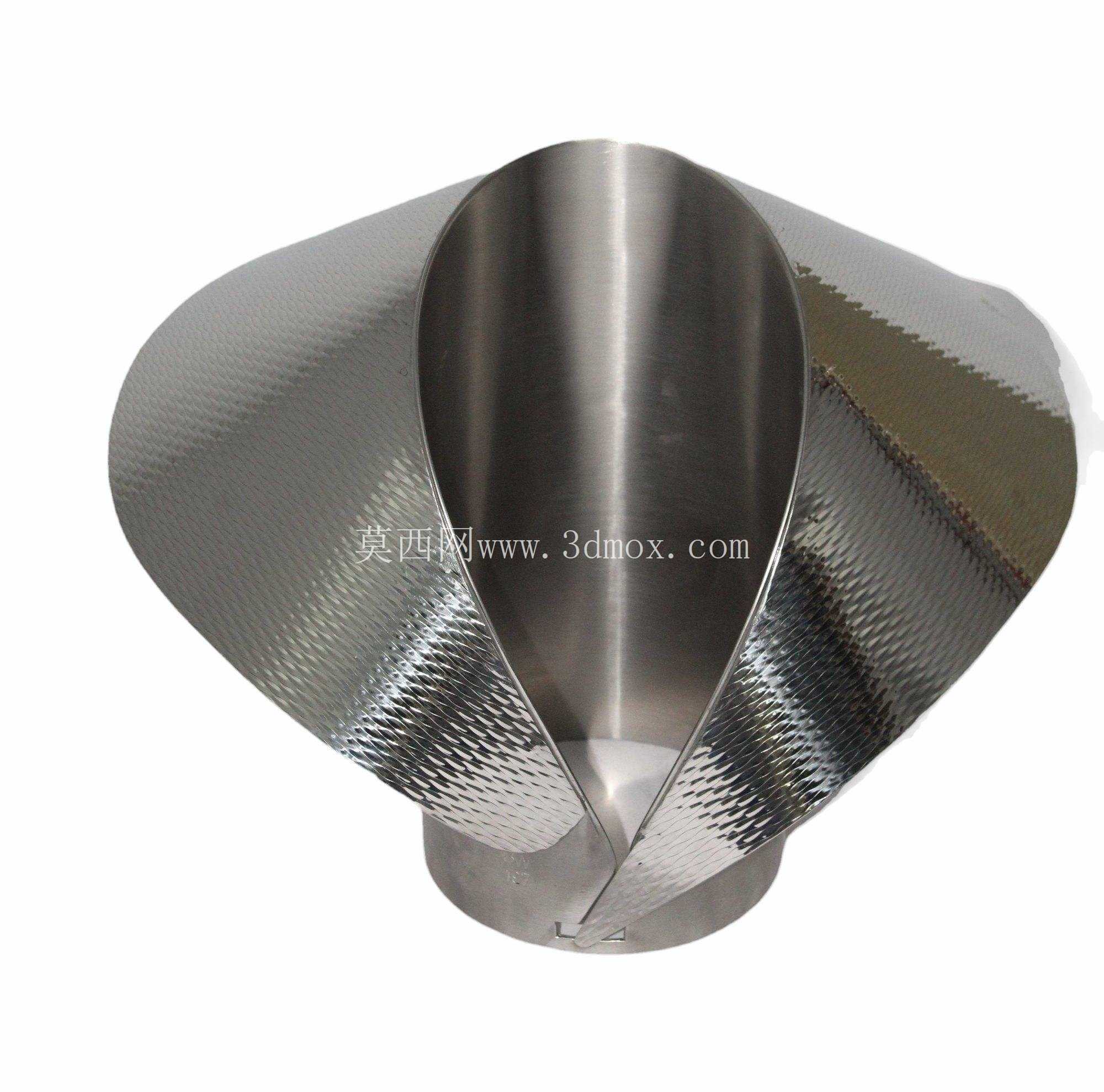

在结构细节上，滑槽的两个对称曲面采用了等厚钣金成型工艺，整个曲面的壁厚保持均匀，避免了焊接变形导致的曲面不平整，走膜面所有接缝处都做了打磨抛光处理，没有毛刺、凸起，防止刮破包材。滑槽顶部的进料端做了外翻的圆弧导边，薄膜从上方进入滑槽时不会被边缘割伤，即使设备高速运行时包材出现小幅跳动，也能顺着圆弧导边顺利进入成型曲面。在长期运行过程中，该结构的磨损主要集中在薄膜滑动摩擦的中间区域，设计时预留了足够的壁厚余量，正常使用工况下无需频繁更换，维护时只需要定期抛光走膜面，去除附着的包材析出物即可保证走膜顺畅。

不少设备改造场景中，原有老式成型器经常出现封口错位、褶皱问题，更换这款领型滑槽后，不需要改动设备的其他安装结构，只需要匹配对应尺寸的封口管即可完成升级，调试过程中只需要调整两侧安装耳的固定位置，保证中心对齐，就能快速达到稳定的走膜状态，大幅降低了设备调试的时间成本，也减少了生产过程中因包材成型不良导致的废品率。对于不同规格的袋型，只需要调整滑槽上部的展开宽度与下部的套接直径，就能适配不同宽度的包材与不同口径的封口管，具备较强的通用性。
