立式包装机VFFS成型套结构设计

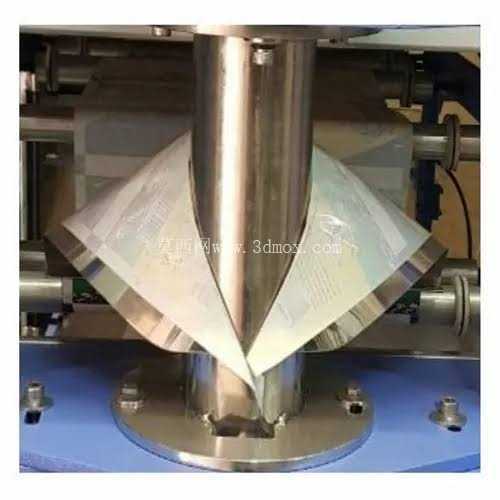

在立式成型填充密封包装设备的整机结构中，成型套是直接决定包装袋最终成型精度、走膜顺畅度的核心接触部件，其曲面轮廓的顺滑度、安装对接的同轴度，会直接影响整线的包装速度、袋型合格率以及薄膜材料的损耗率。日常生产场景里，立式包装机多用于颗粒、粉体、小块状物料的连续袋装包装，从休闲食品、日化粉剂到农资小颗粒物料的包装线，都需要匹配对应袋宽、袋型的成型套来完成薄膜的翻折成型工序，薄膜从牵引辊送出后，会沿着成型套的外曲面逐步弯折成筒状，随后经过纵封、横封、充填、切断工序完成成品袋输出，整个过程中成型套的曲面过渡如果存在折角、凸起或者曲率突变，很容易出现薄膜跑偏、褶皱甚至刮破的问题，直接导致生产线停机调整。

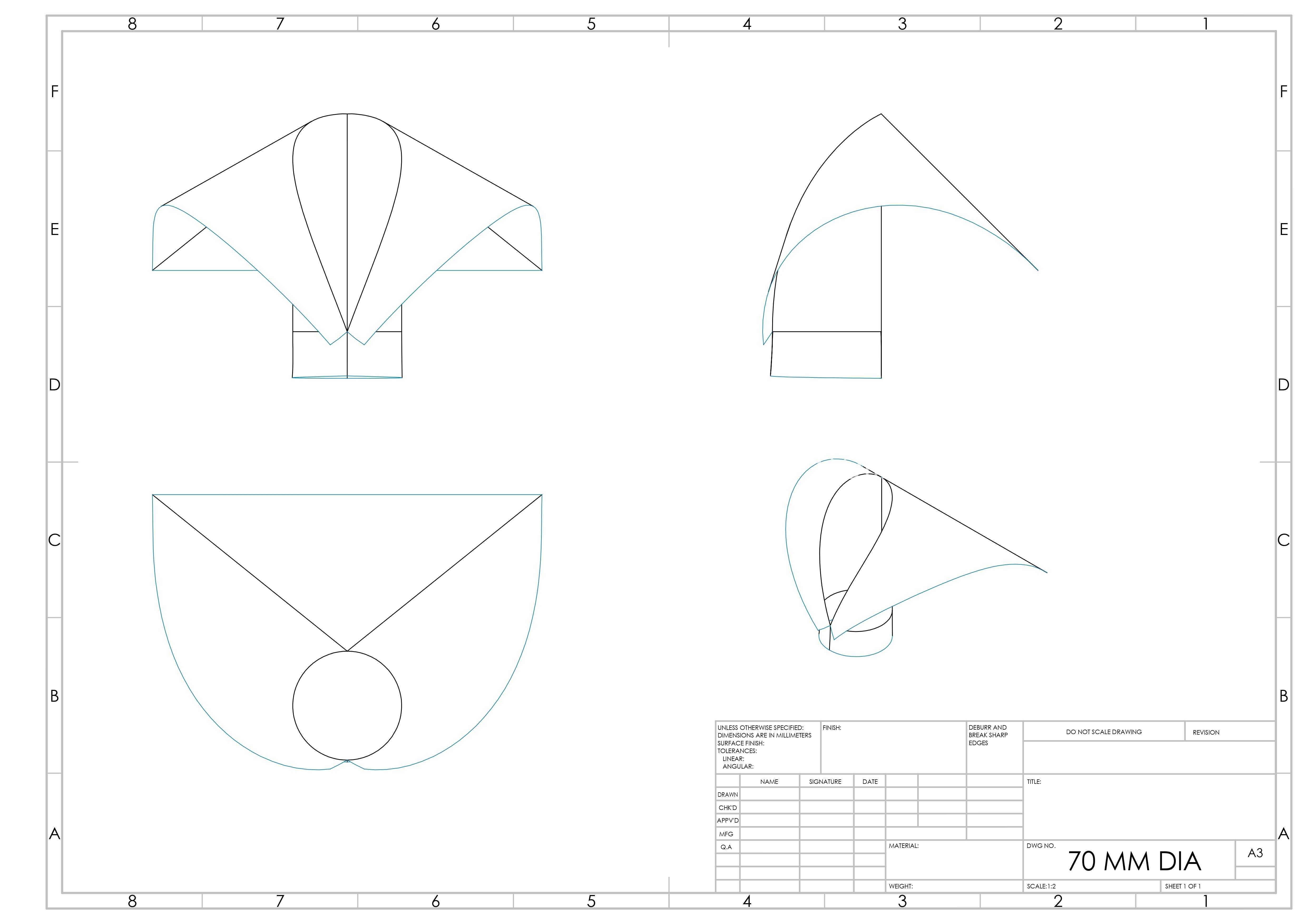

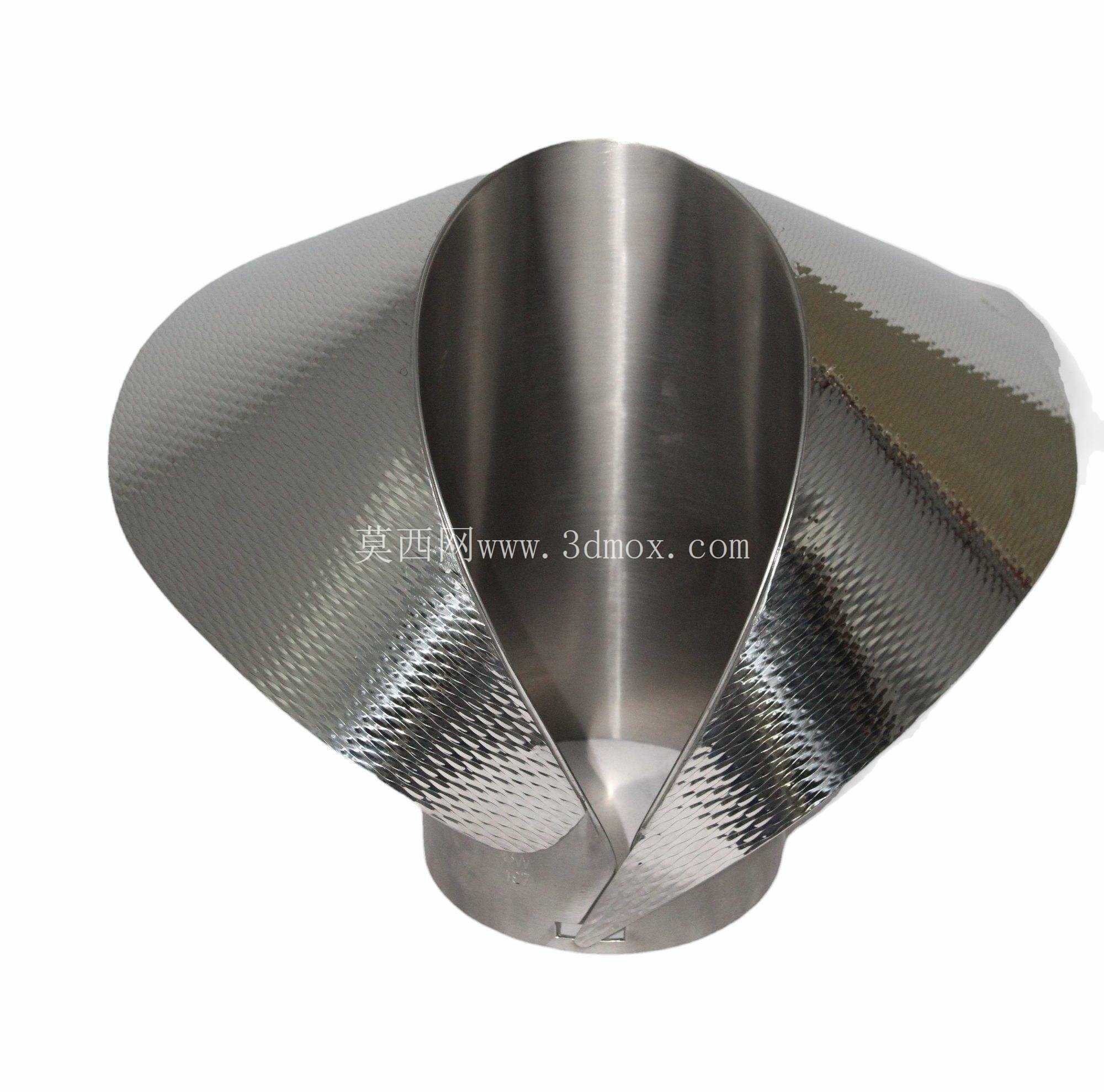

这款成型套的设计，首先考虑的是不同膜材的适配性，针对常用的复合包装膜、单层PE膜等不同摩擦系数的材料，曲面的过渡曲率做了连续顺滑处理，从上方的导膜翼面到下方的筒身对接段，没有硬棱角转折，薄膜在沿曲面滑移弯折的过程中，受力始终保持均匀，不会出现局部应力集中导致的膜面拉伸变形。上方展开的翼面部分，角度经过实际生产验证，匹配常规立式包装机的走膜倾角，能够让薄膜从平展状态自然过渡到卷曲状态，不需要额外增加压膜结构就能保证膜边对齐精度，减少纵封工位的调整工作量。下方的圆柱对接段，是和包装机的落料筒、成型筒安装座直接配合的部分，其内径尺寸匹配常规规格的落料管外径，安装时可以直接套接在落料筒外侧，配合侧面的锁紧定位结构，能够快速完成安装对位，不需要反复调整同轴度，更换不同规格成型套时的停机时间可以大幅缩短。

从设计逻辑上，这款成型套没有采用复杂的拼接结构，整体为一体化曲面成型，避免了拼接焊缝带来的表面不平整问题，曲面的曲率变化完全贴合薄膜走膜的自然弯折轨迹，在实际生产中，哪怕是120袋/分钟的高速包装工况下，也能保证薄膜走膜稳定，不会出现堵膜、错位的问题。针对不同的袋子宽度需求，翼面的展开宽度做了对应匹配，安装边界上，下方圆柱段的长度预留了足够的锁紧调节空间，适配不同厂家立式包装机的成型套安装座高度差，不需要额外加工转接件就能完成装配。翼面的边缘做了圆弧钝化处理，不会在走膜过程中刮伤薄膜表面，对于易划伤的铝塑复合膜材质也能友好适配。

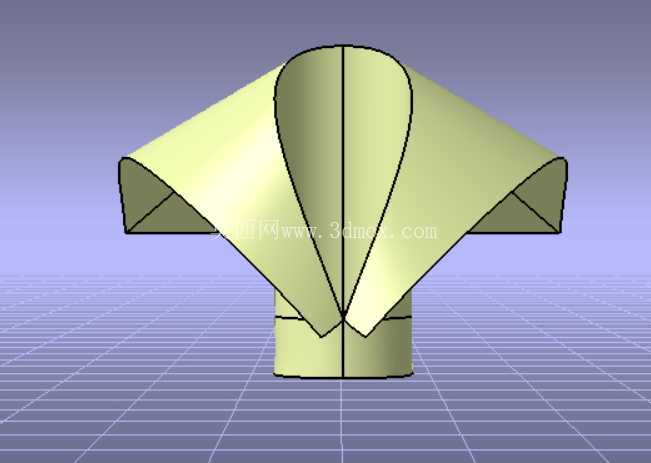

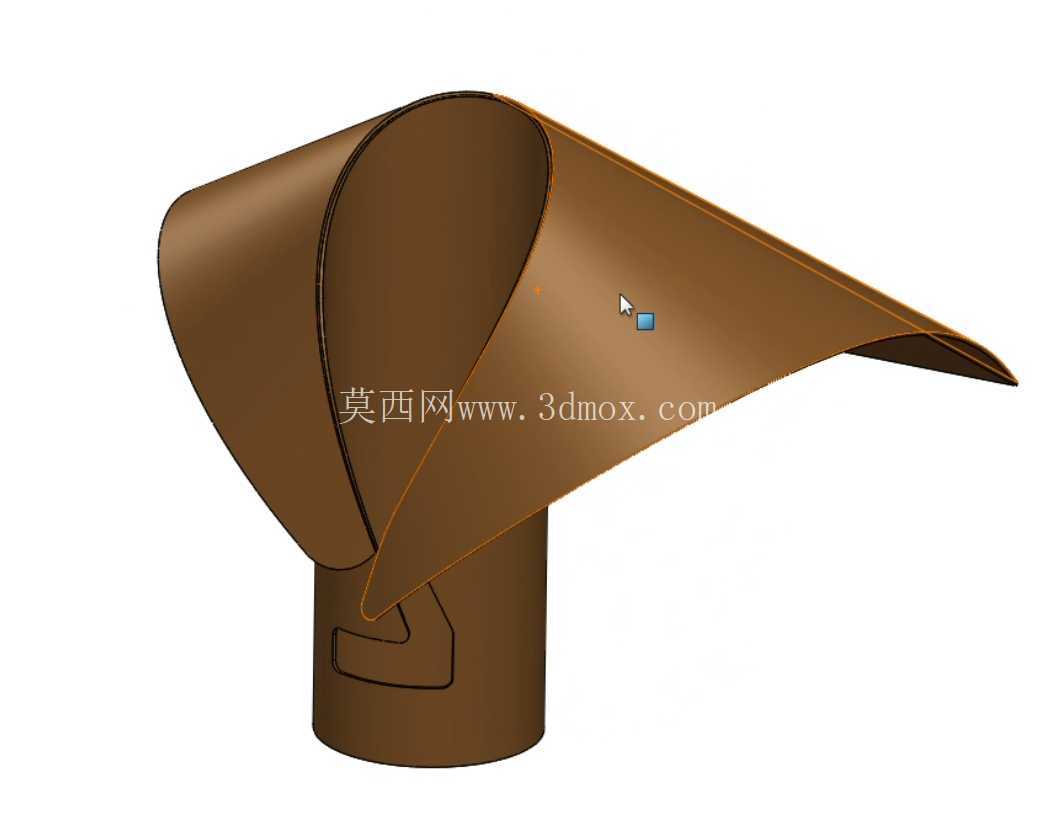

在实际设备选型匹配时，需要注意成型套的筒身内径要和对应充填量的落料筒匹配，保证物料能够顺畅通过成型后的膜筒落入袋内，不会出现物料卡滞蹭到封边位置导致封合不严的问题。翼面的安装倾角要和设备的牵引辊出膜角度对齐，保证薄膜进入成型套时的入射角和曲面切线方向一致，减少走膜阻力。这款成型套的曲面建模过程中，充分考虑了实际加工的可行性，不管是采用钣金折弯焊接还是整体数控加工，都能保证曲面的精度满足使用要求，不会出现建模曲面无法落地加工的问题。对于包装设备的结构设计人员来说，这款成型套的结构可以作为基础模板，根据具体的袋宽、膜厚、物料特性调整对应的曲率参数和尺寸，快速完成不同规格机型的成型套设计，减少从零开始建模的重复工作量，同时经过实际生产验证的曲面轮廓，能够避免设计阶段容易忽略的走膜阻力、膜边对齐等问题，缩短新设备的调试周期。
