巧克力夹心原料自动化处理生产线

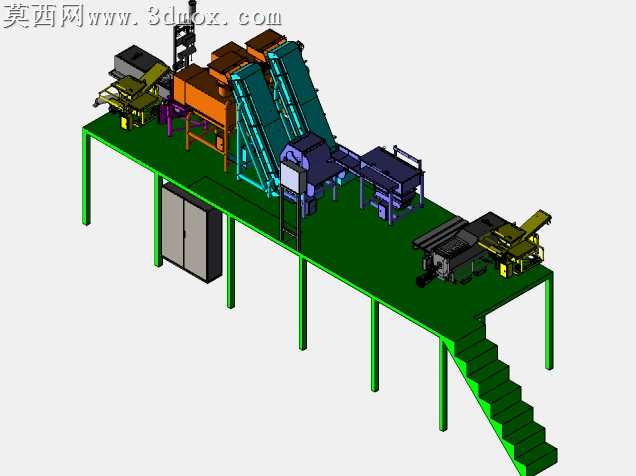

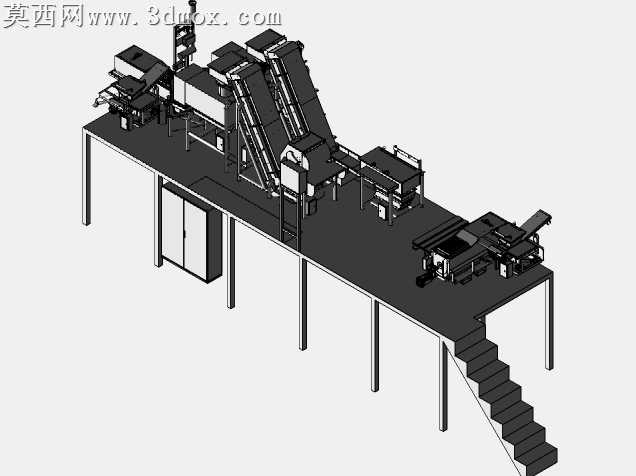

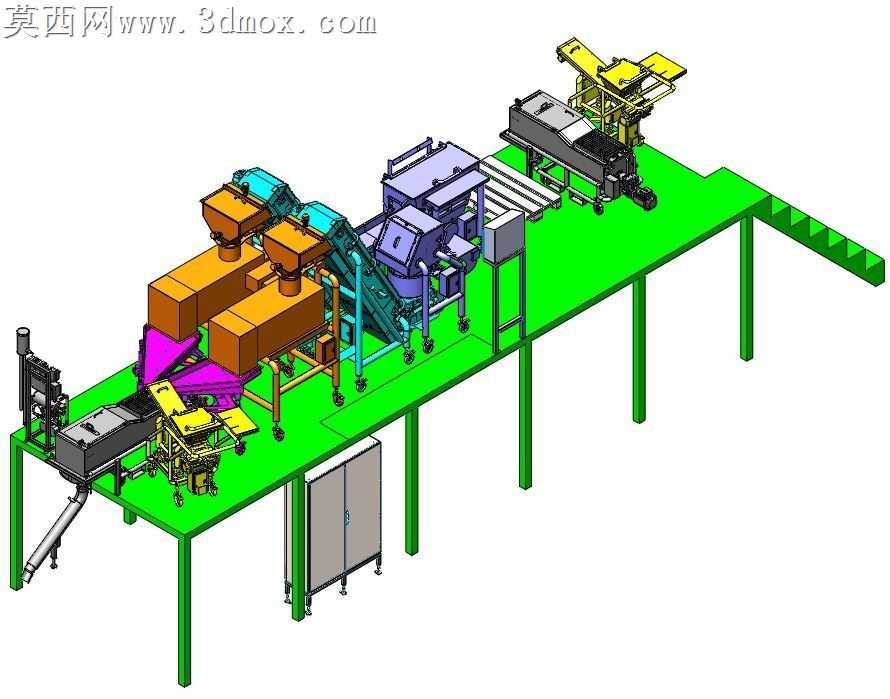

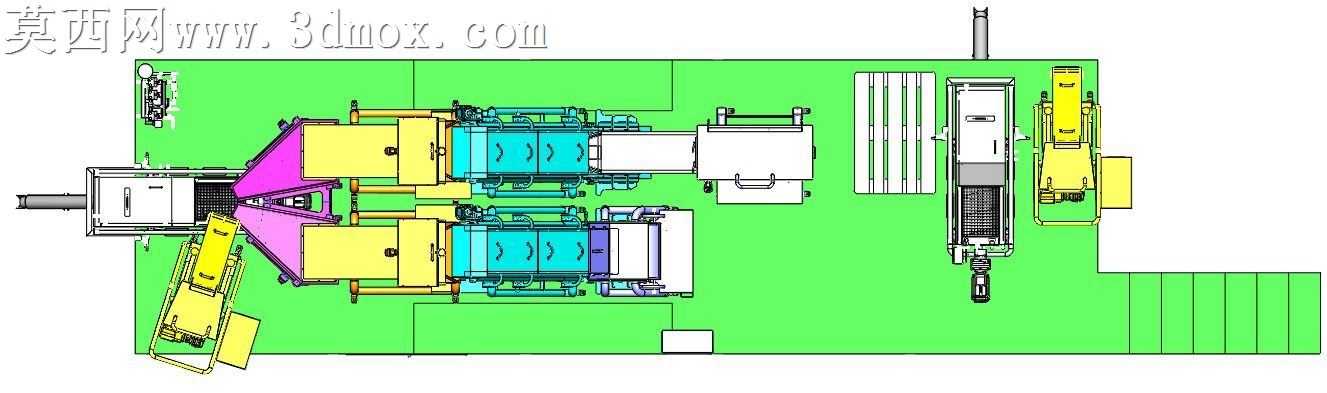

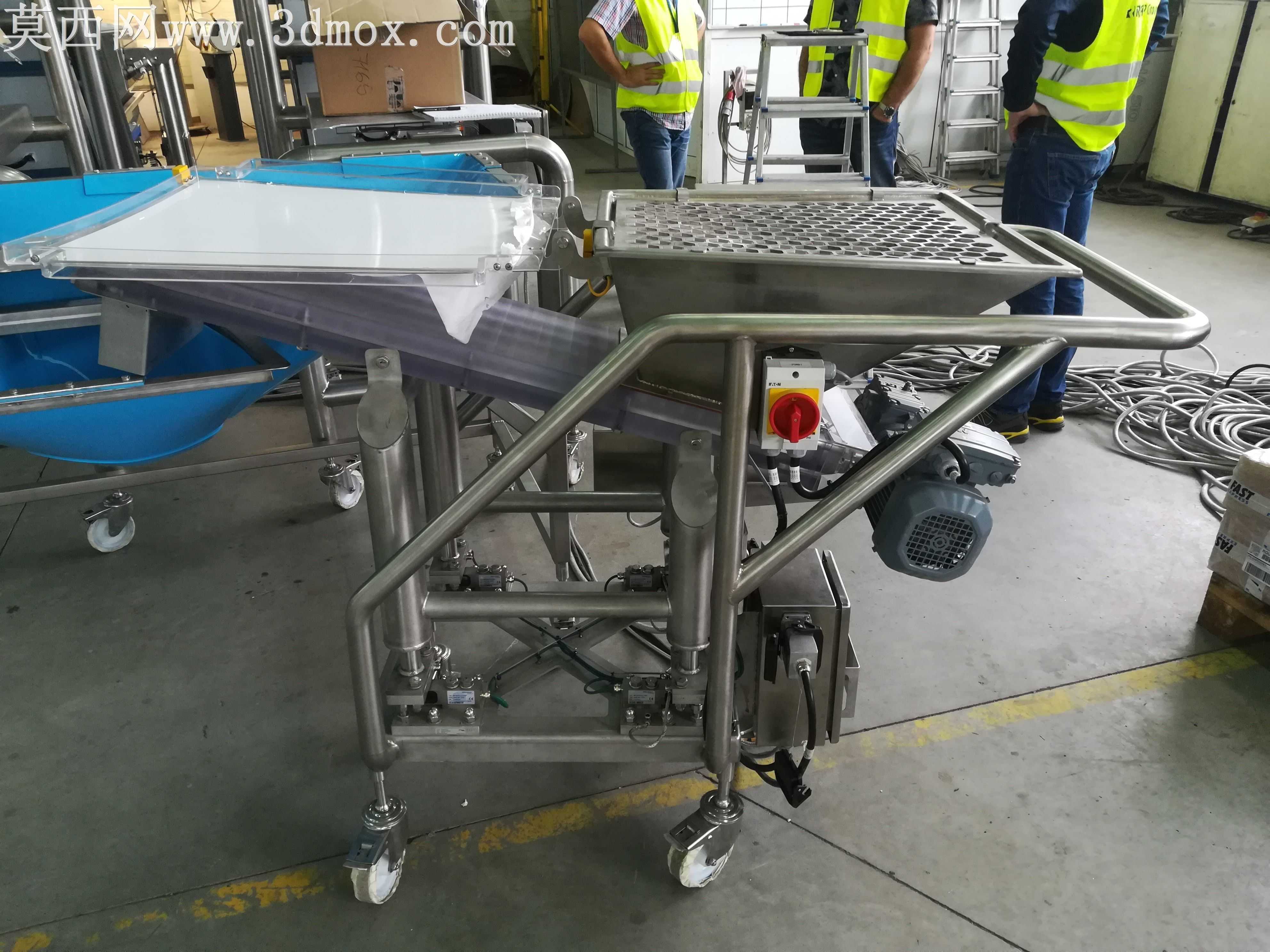

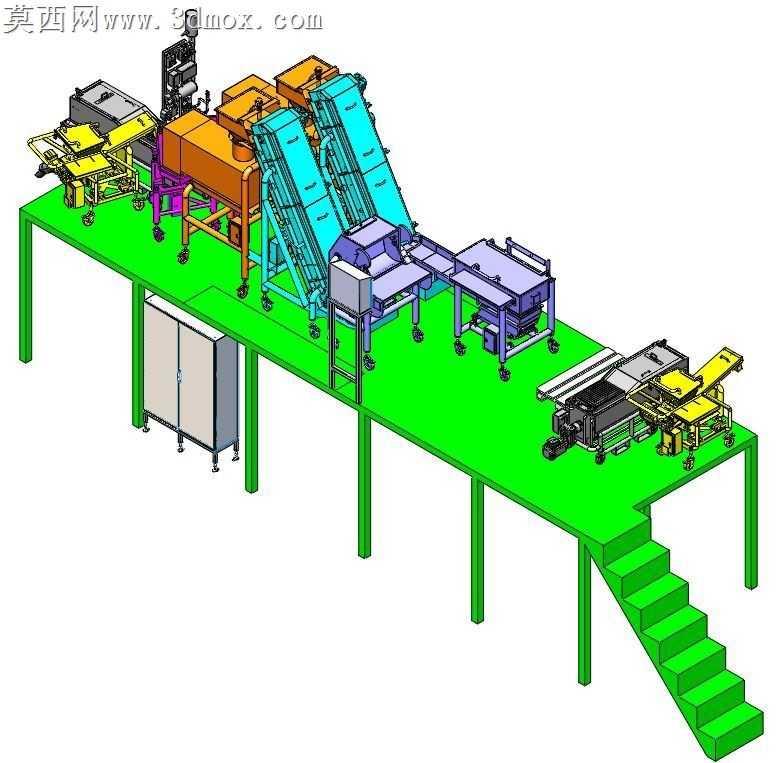

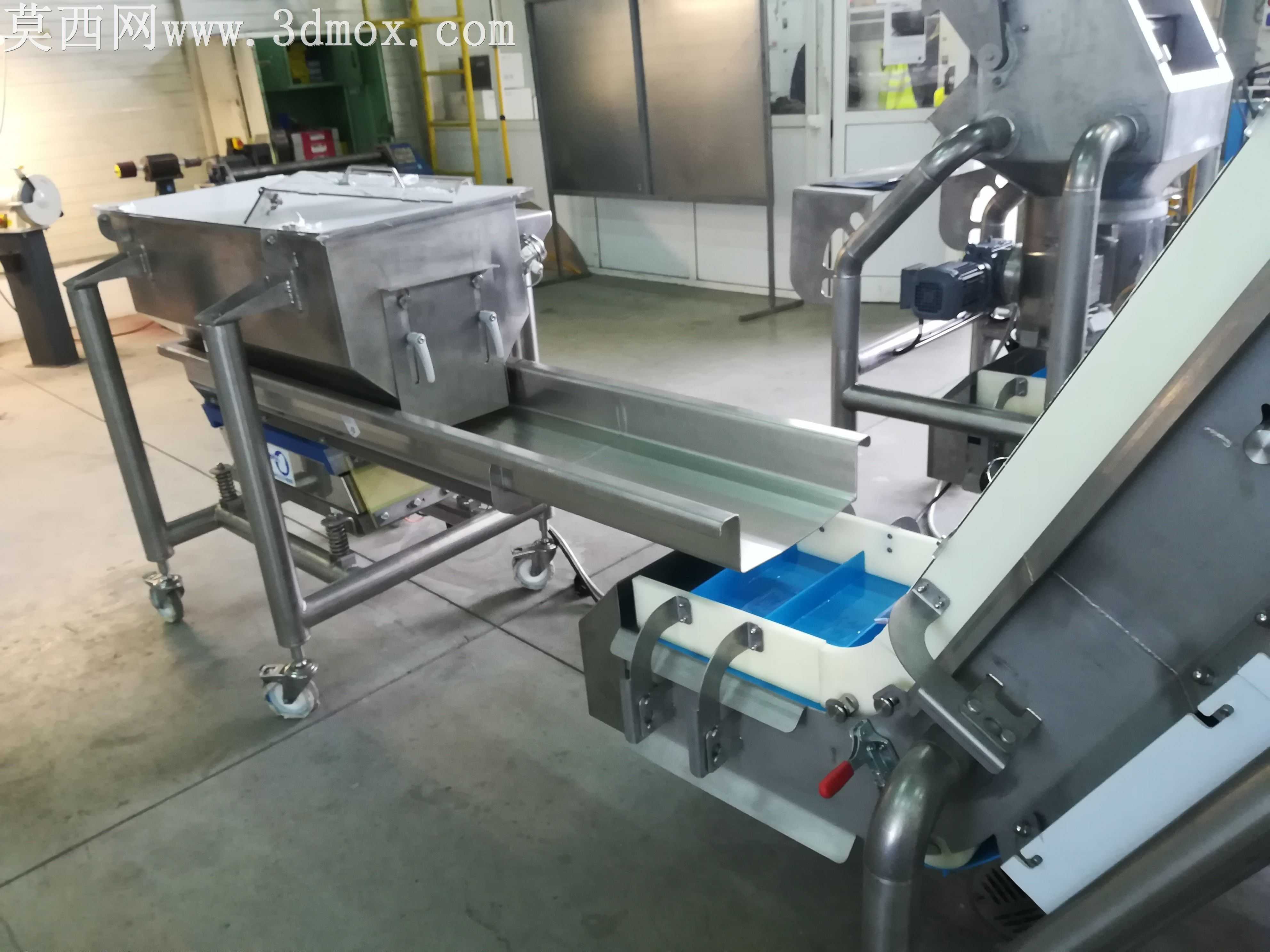

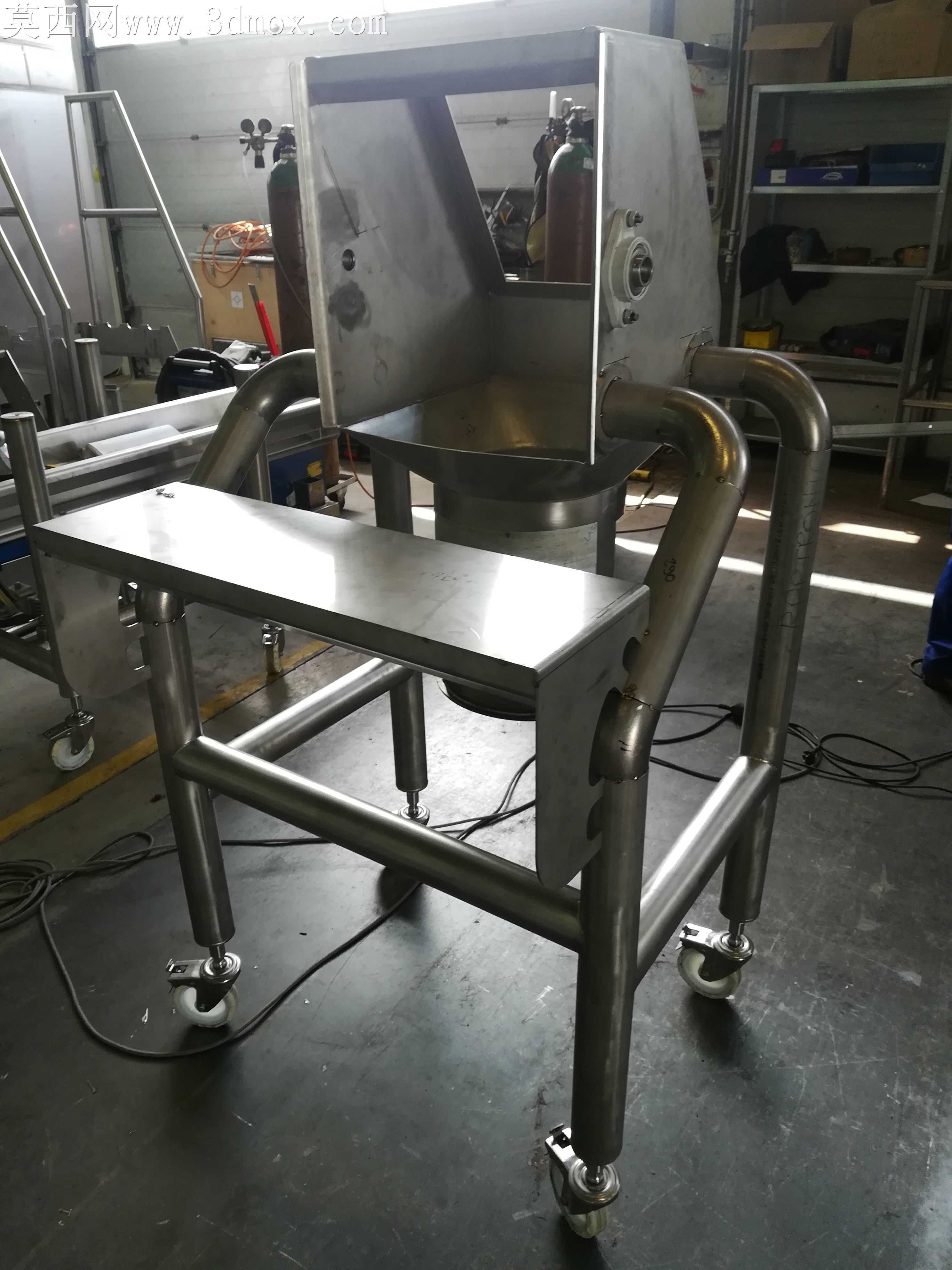

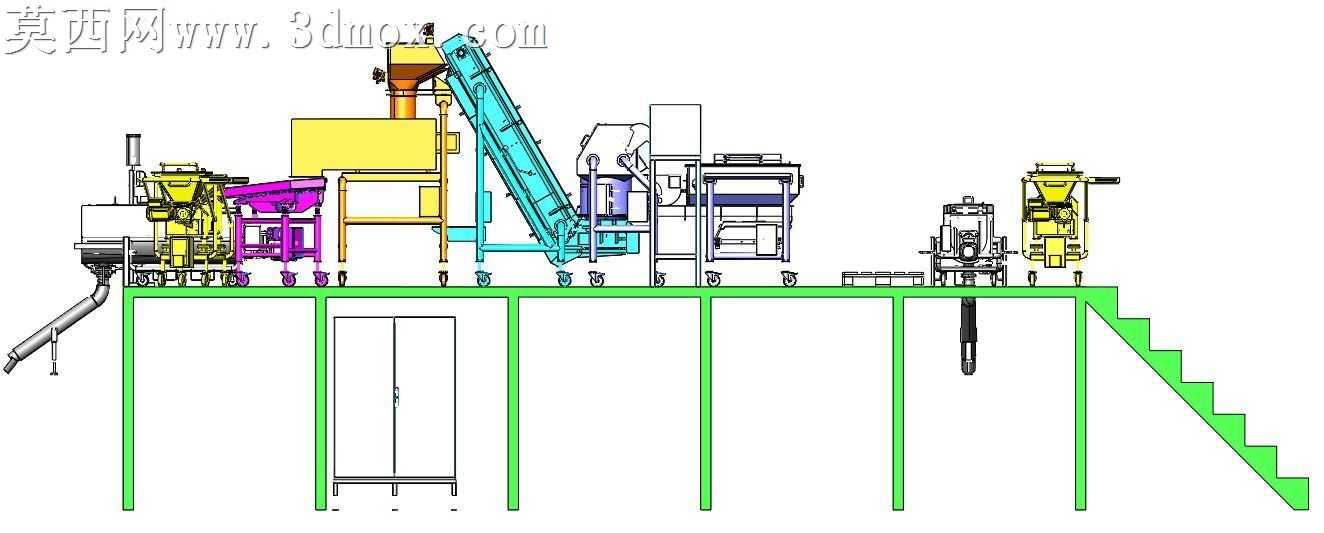

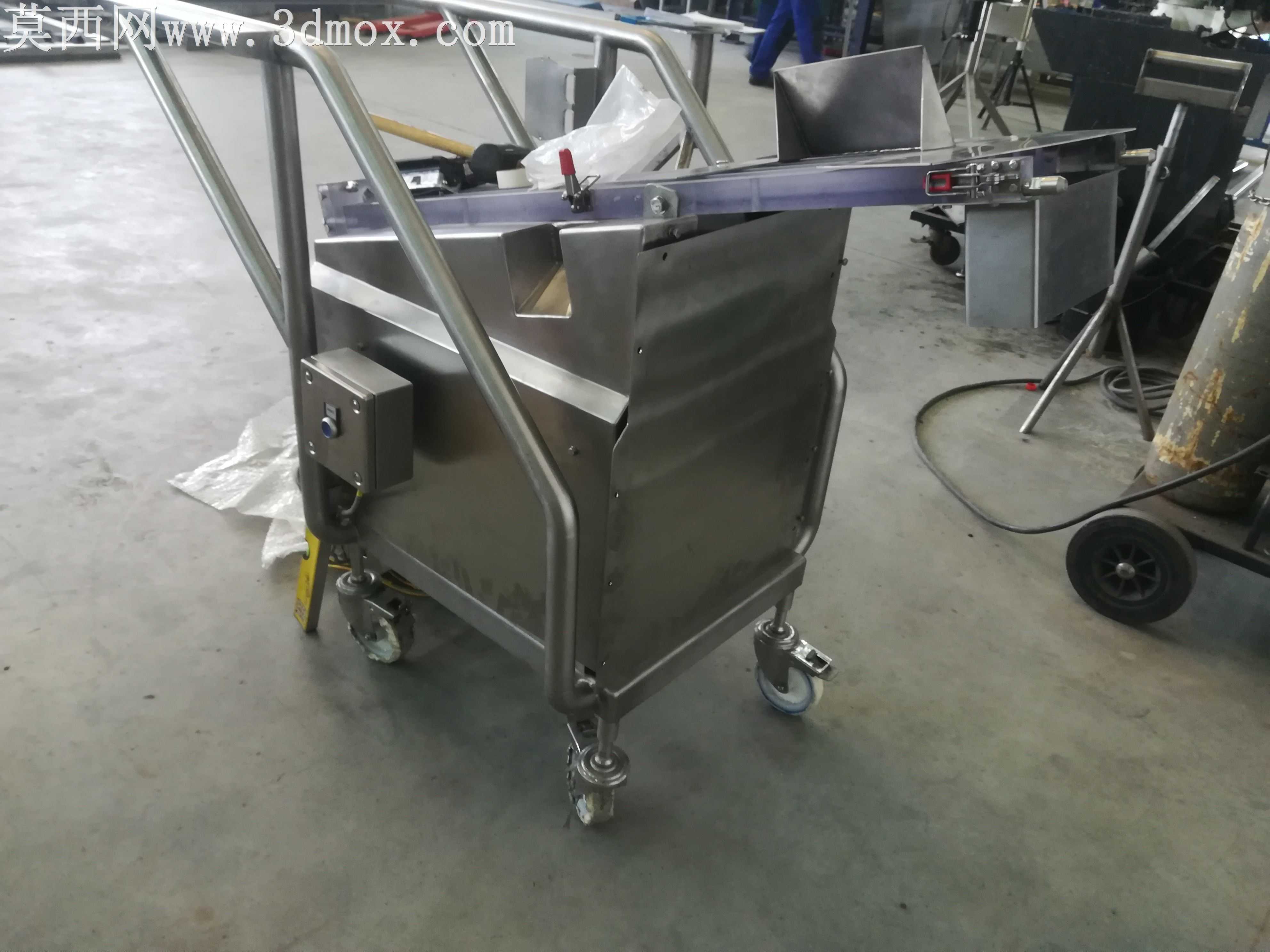

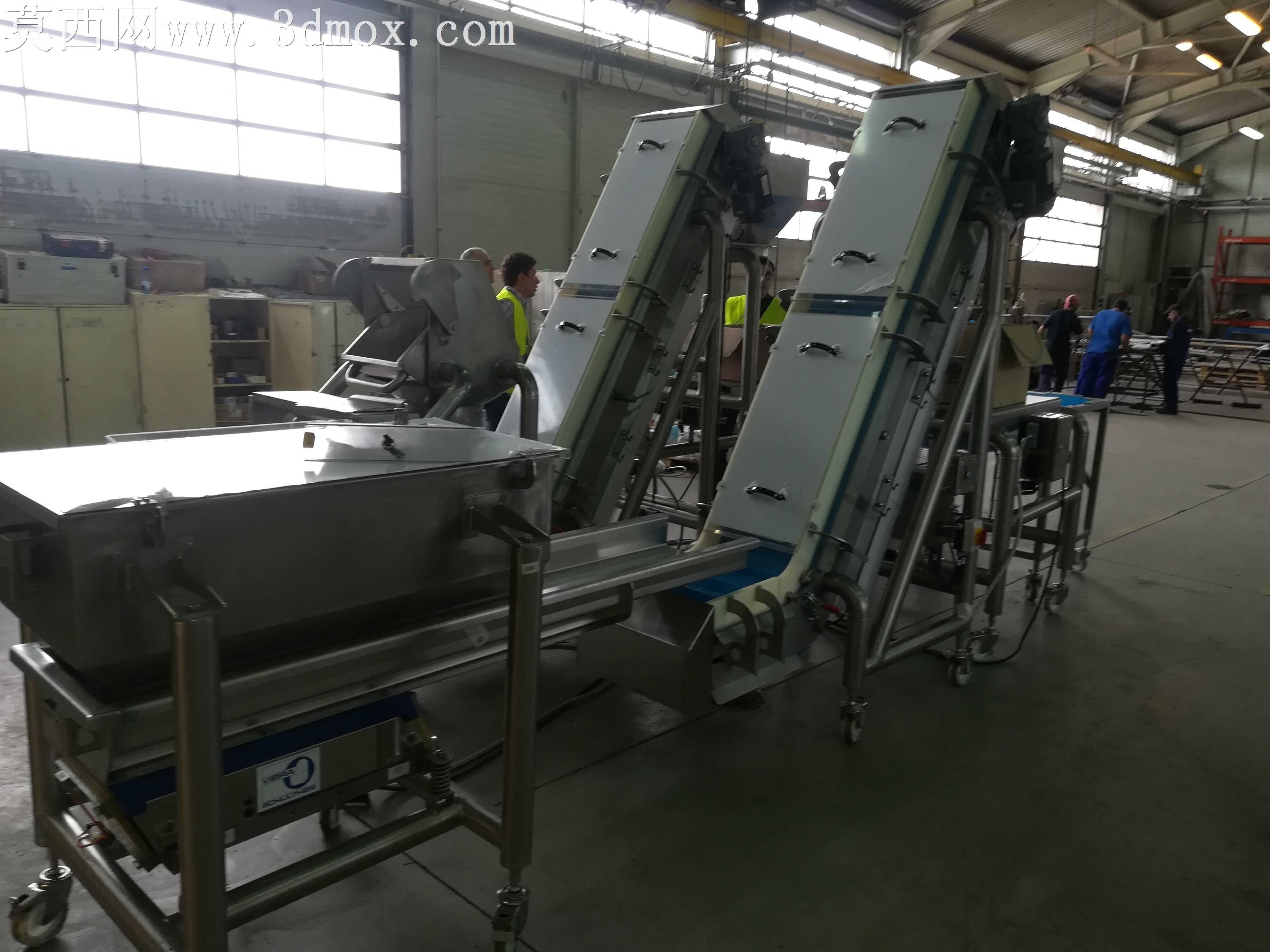

本套三维模型采用SolidWorks完成全参数化建模，整体围绕巧克力夹心原料的自动化预处理流程搭建，完整还原了从多品类原料上料、输送、脆化处理到精准称重配料的全工序产线结构。建模过程中对每台单机设备的结构细节做了精细化还原：硬内含物处理单元设置了分级筛选与定量出料结构，可适配坚果、果干等不同粒径的硬质夹心原料，避免卡料与出料不均问题；软内含物处理单元针对糖渍果干、蜜渍花碎等粘性物料设计了防粘料腔与柔性拨料结构，减少物料粘附残留；两台皮带输送机分别对应不同原料的输送路径，机架采用标准铝型材拼接结构建模，辊筒、张紧装置、防滑皮带的材质属性做了区分设置，还原真实设备的装配关系；脆化糖单元还原了糖料加热、冷却、破碎的腔体结构与温控组件安装位，振动输送机则通过偏心振动机构的建模还原物料匀速输送、均匀布料的功能逻辑。渲染阶段采用工业设备常用的配色方案区分不同功能单元：操作平台采用醒目的绿色涂装标识安全操作区域，不同功能单机采用橙、蓝、紫、黄等差异化配色便于快速识别工位，金属机架、柜体采用哑光金属材质，皮带、脚垫采用橡胶材质，透明视窗部分采用半透明玻璃材质，整体渲染效果清晰区分各部件的材质属性与功能分区。设计思路上遵循食品生产设备的卫生要求与产线布局逻辑，所有与物料接触的部件均采用易拆卸、无清洁死角的结构设计，操作平台配套爬梯与底部储物柜，兼顾操作便利性与工具、配件的收纳需求，产线整体呈线性布局，各工位衔接顺畅，所有原料经对应单元处理后可精准称重并输送至巧克力搅拌机工位，实现夹心原料预处理的全流程自动化，模型完整保留了各部件的装配约束关系，可直接用于产线方案演示、结构优化与工程出图参考。
