开源简易坚固型自助式呼吸设备结构设计

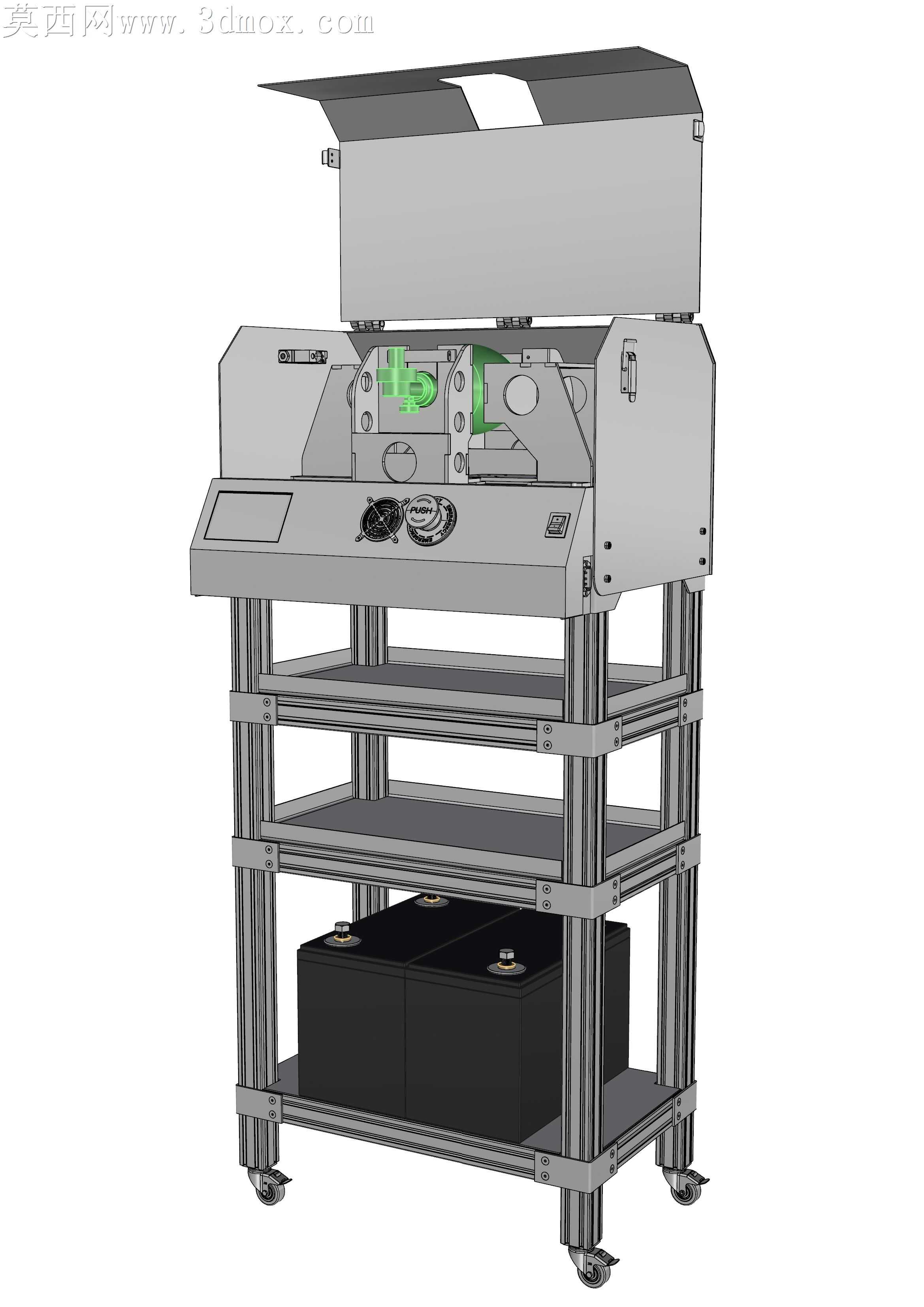

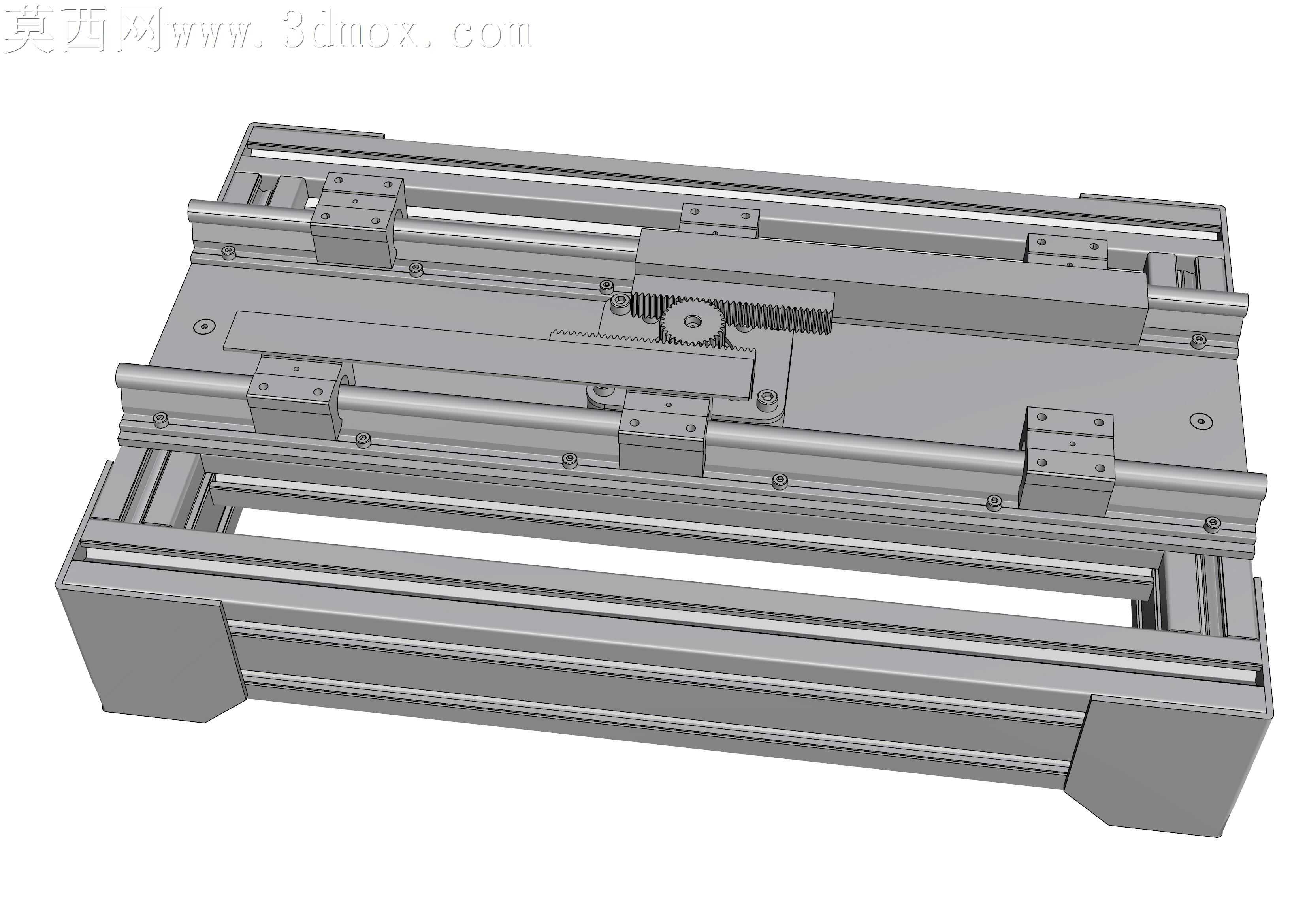

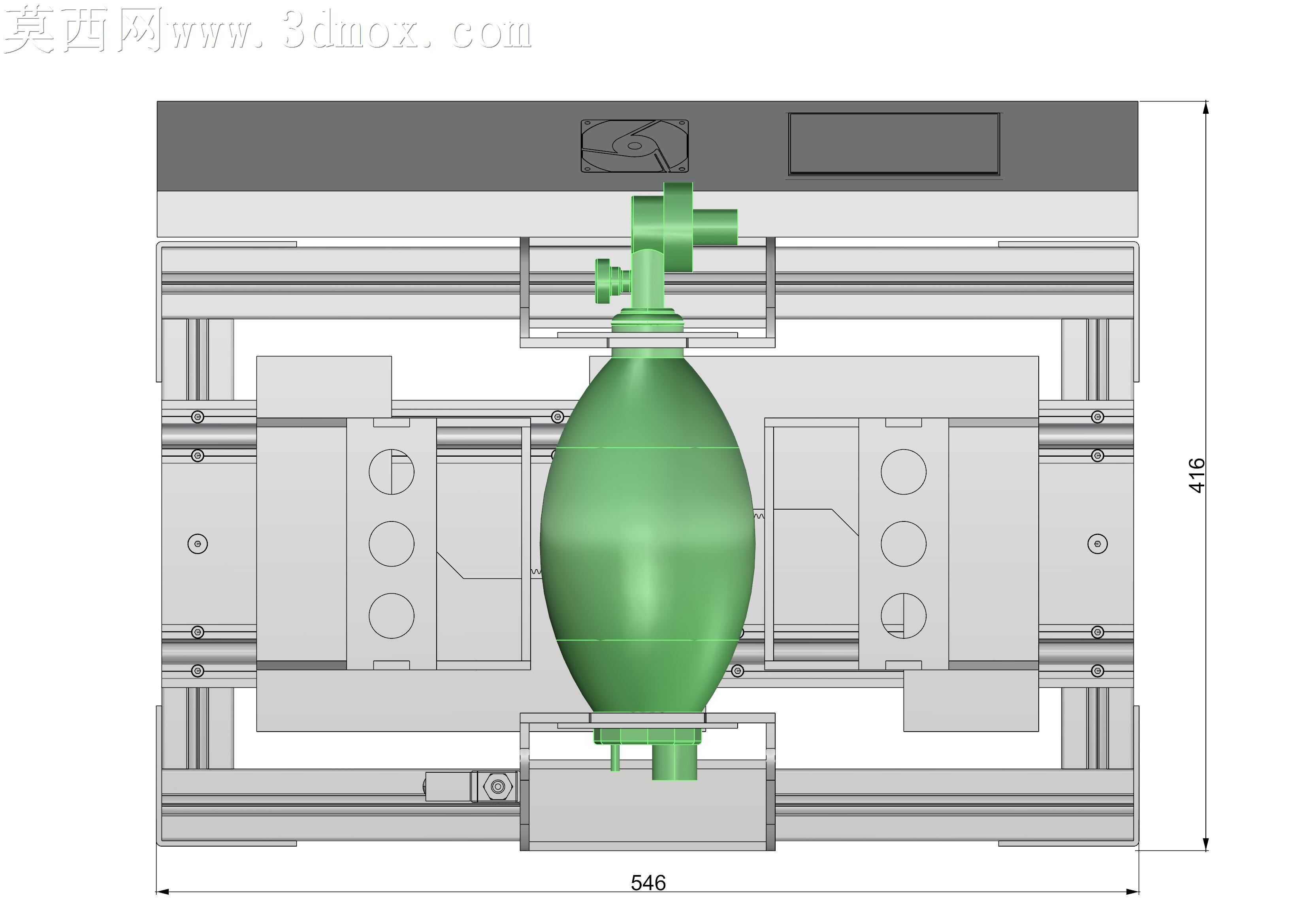

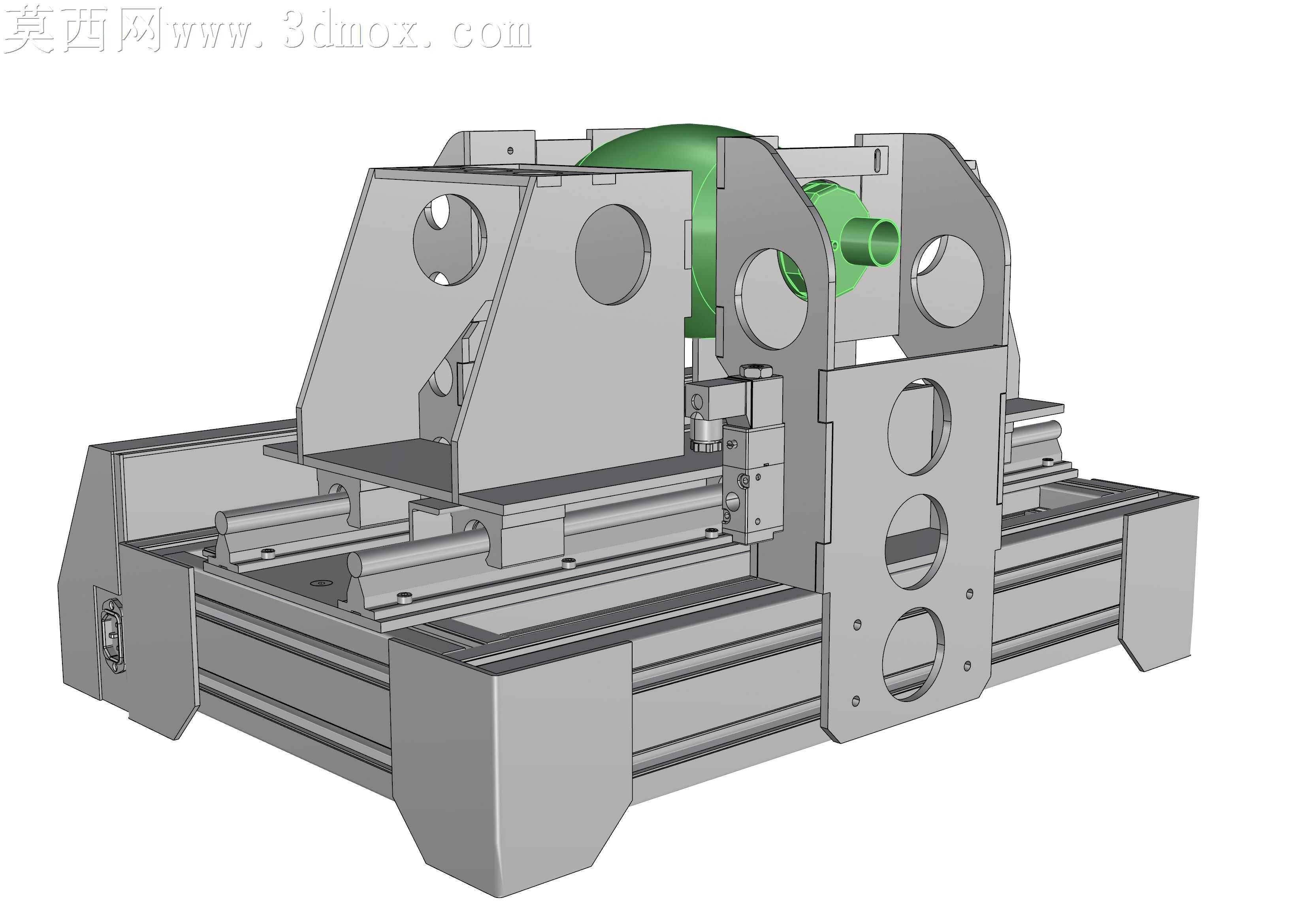

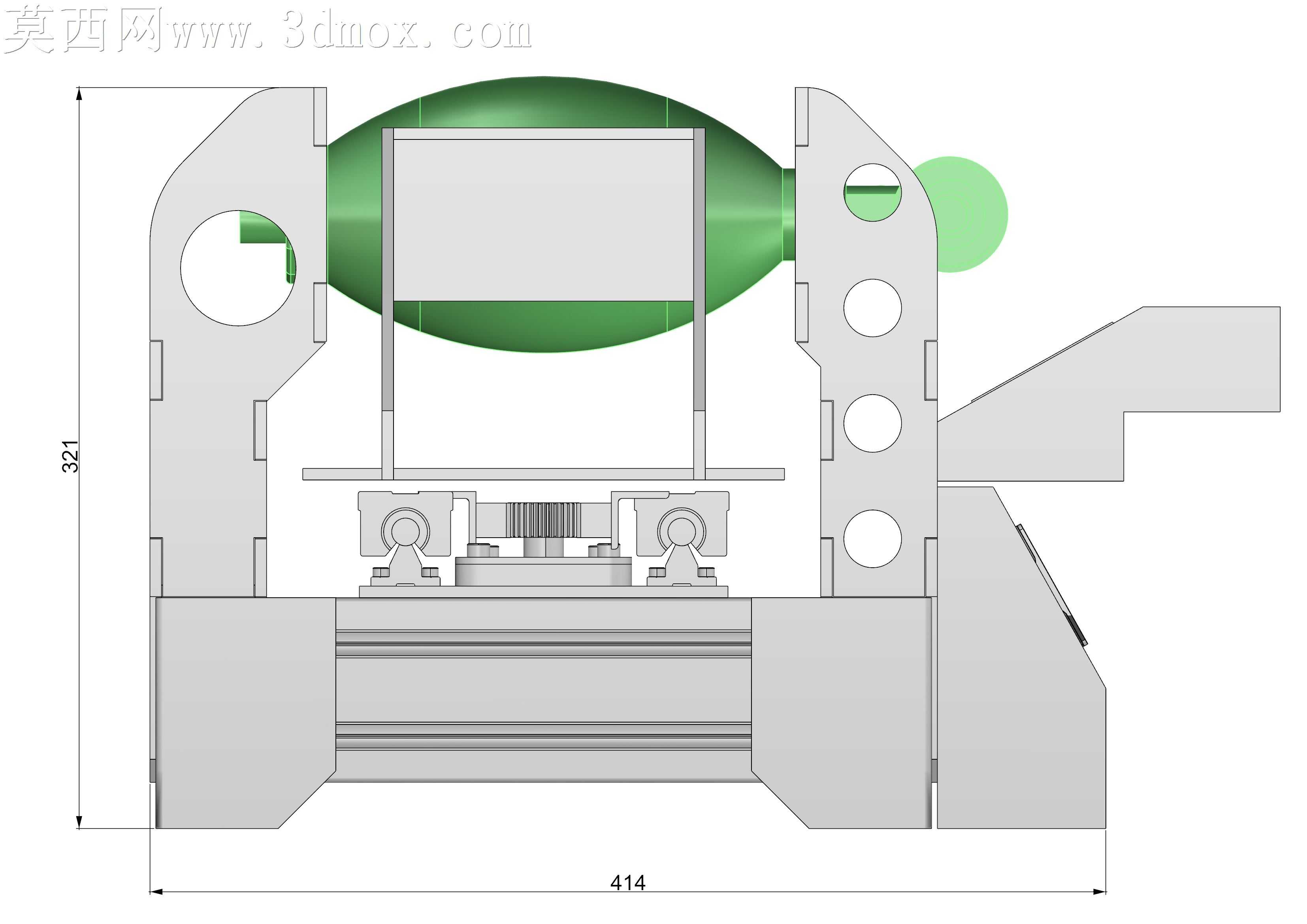

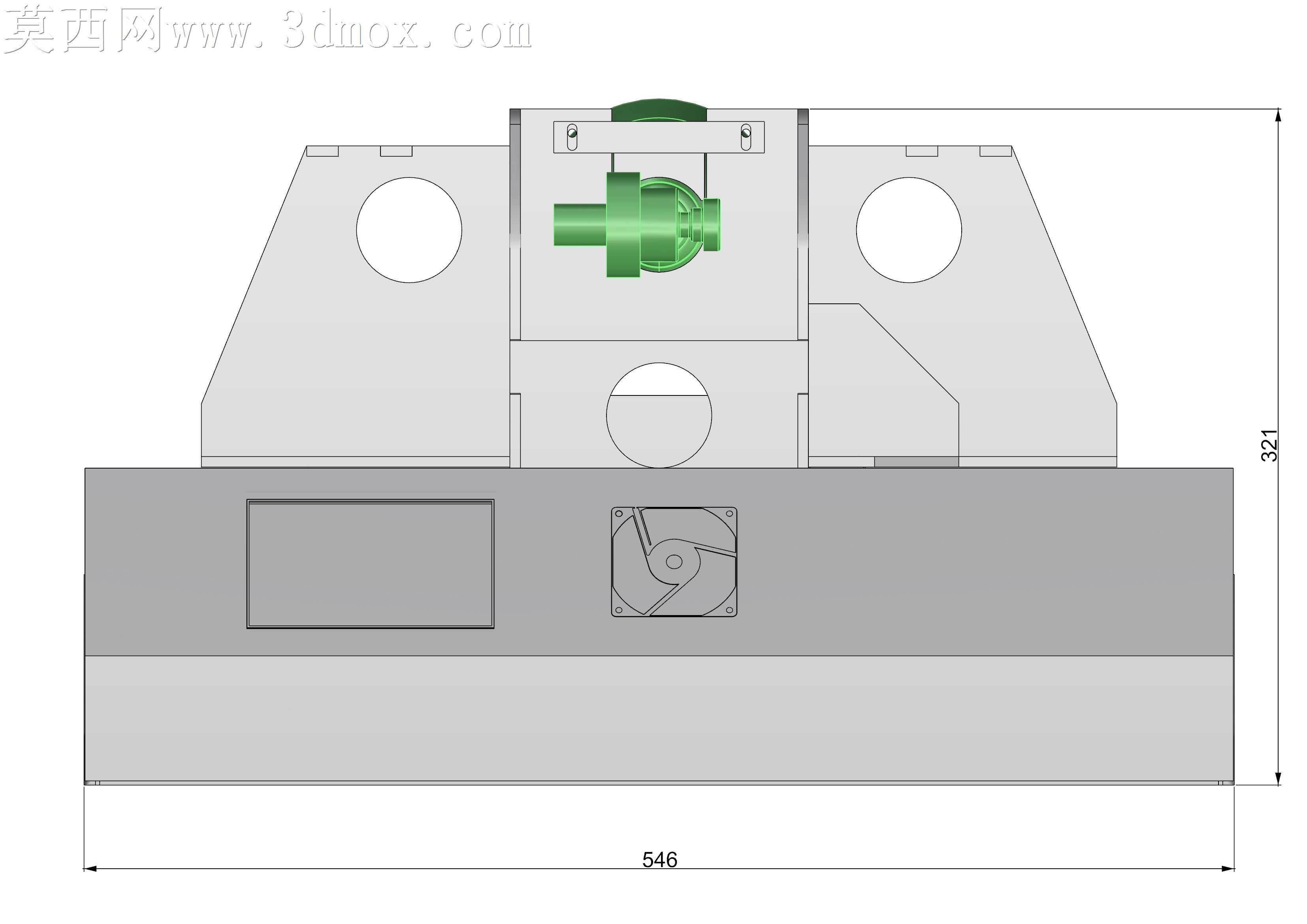

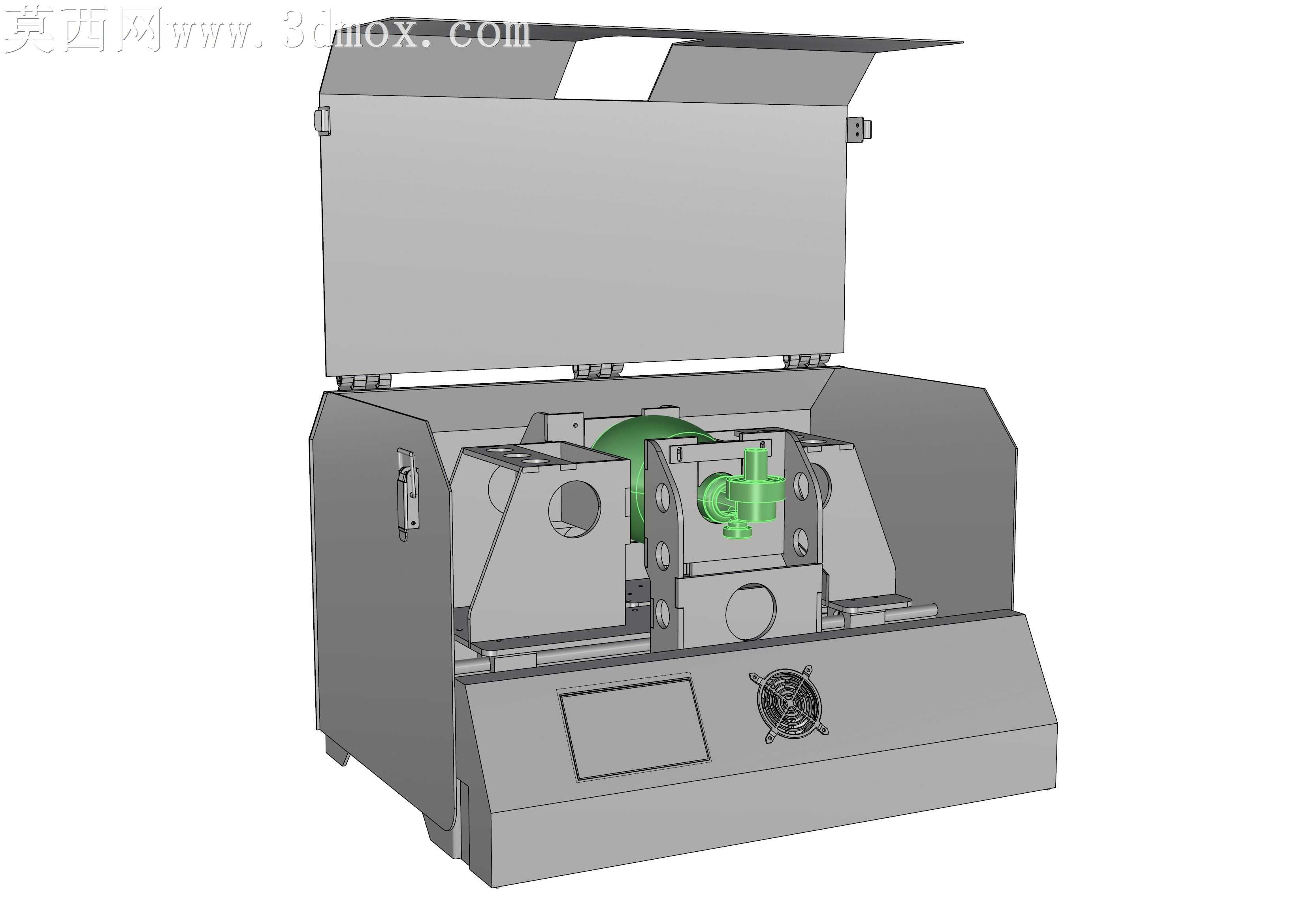

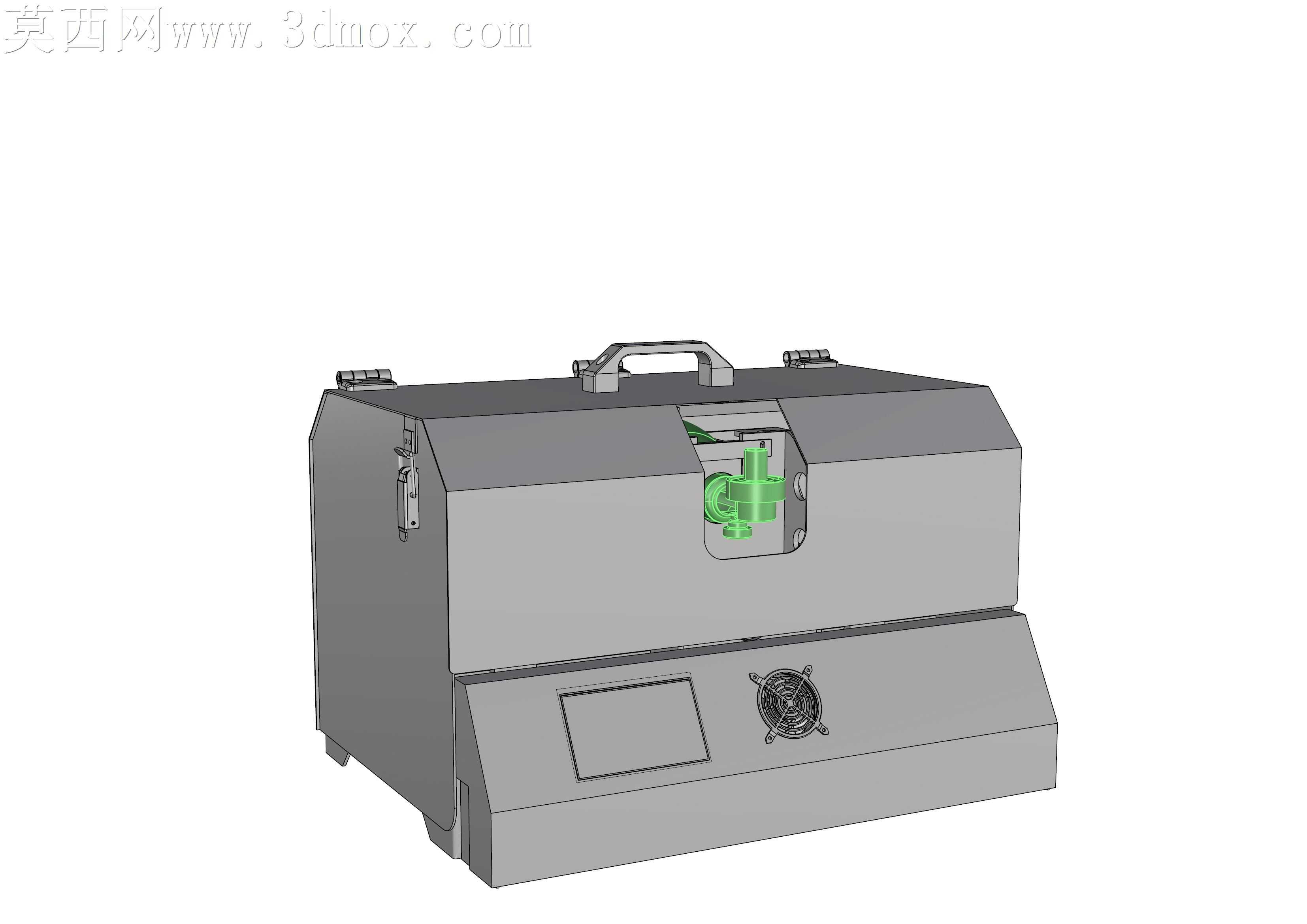

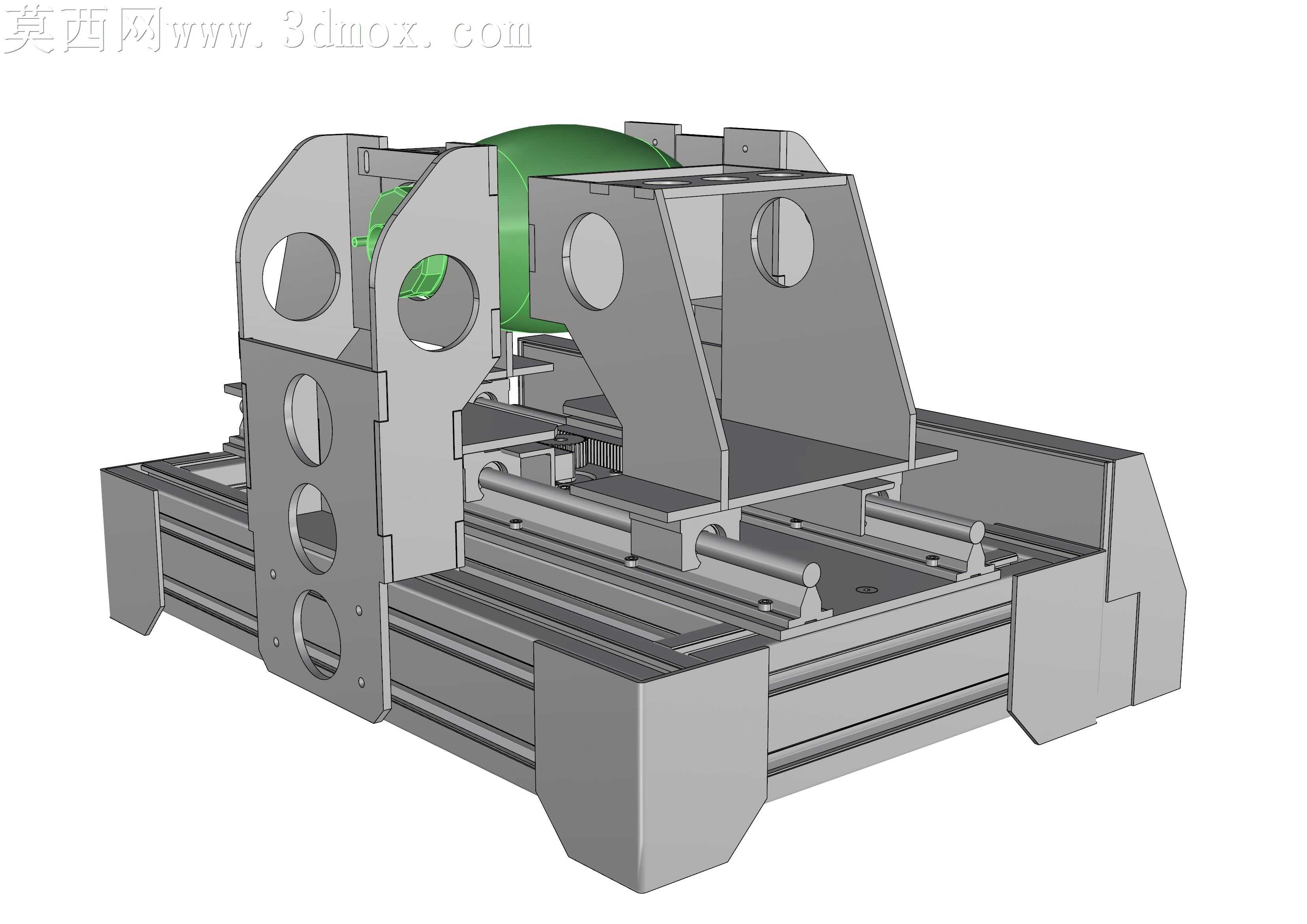

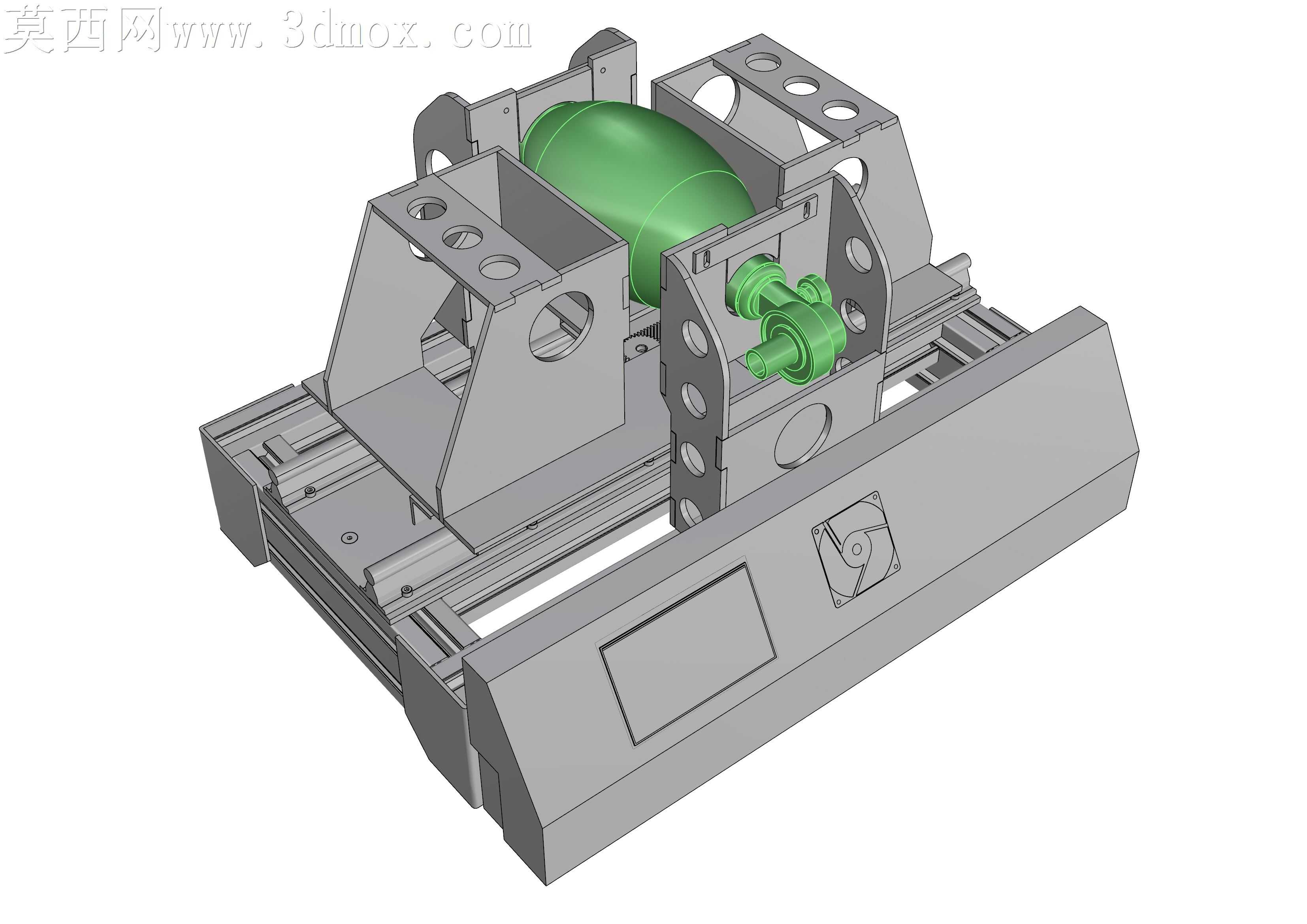

本作品为面向应急场景设计的简易坚固型自助呼吸机三维模型，整体采用铝型材搭建多层机架结构，底部配置带刹车万向脚轮，兼顾移动灵活性与放置稳定性，机架底层预留电池安装位，可适配230V交流供电或12V直流电池供电，满足无固定供电场景的使用需求。模型建模过程中优先保障结构可靠性，核心挤压呼吸单元参考成熟的AMBUBAG急救呼吸囊结构进行适配改造，上部机壳采用开合式钣金结构设计，既可以防护内部传动组件，也方便后期运维调试，正面预留操作显示屏与调节旋钮安装位，可直观设置呼吸频率、压力阈值等核心参数。传动部分采用步进电机搭配简易齿轮齿条传动机构，可精准控制呼吸囊的挤压幅度与频率，预留氧气电磁阀安装位，可根据需求接入供氧回路，搭配压力控制阀件维持输出端压力在安全阈值范围内。控制部分预留Arduino或Raspberry派控制板安装位，可通过开源程序实现呼吸频率、挤压行程的精准调控，同时设置多重压力保护机制，避免压力过高对使用者造成损伤。渲染阶段采用工业级写实材质，铝型材机架赋予磨砂金属质感，钣金外壳赋予哑光冷轧钢材质，底部电池组赋予工程塑料与金属电极材质，传动齿轮赋予调质钢材质，整体渲染效果还原真实设备的工业质感，结构设计上充分考虑加工装配难度，多数零件采用标准件与常见加工型材，可在应急场景下快速加工组装，适配公共卫生事件下的应急医疗设备缺口需求，整体结构坚固耐用，维护门槛低，可满足长时间连续运行的使用要求。
