模块化低资源急救呼吸机三维设计

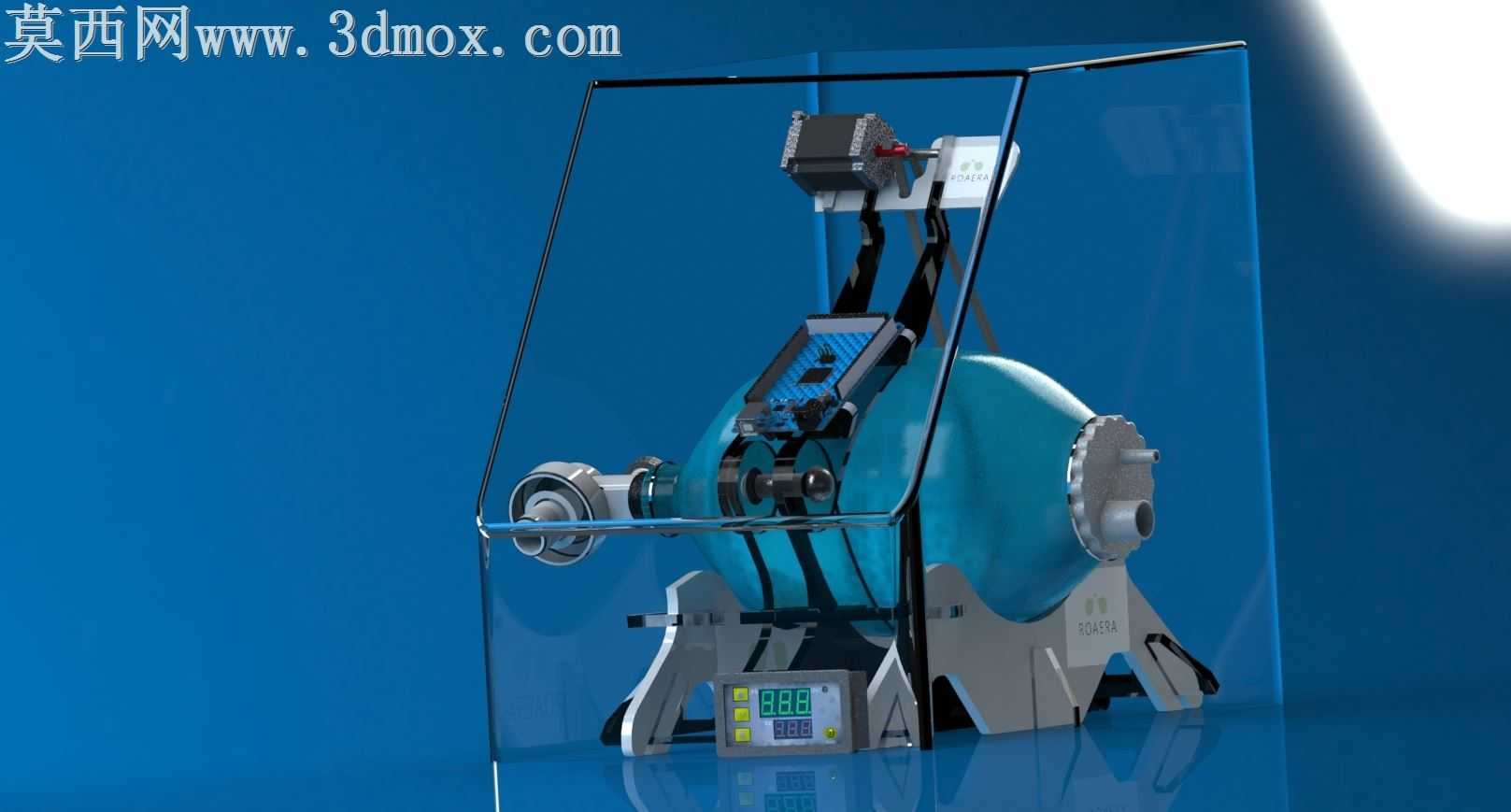

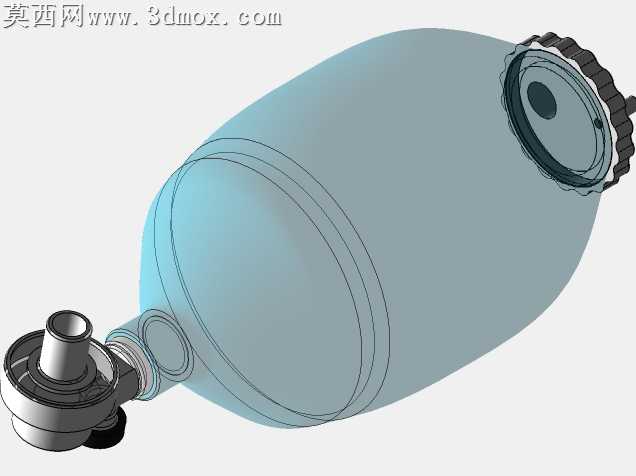

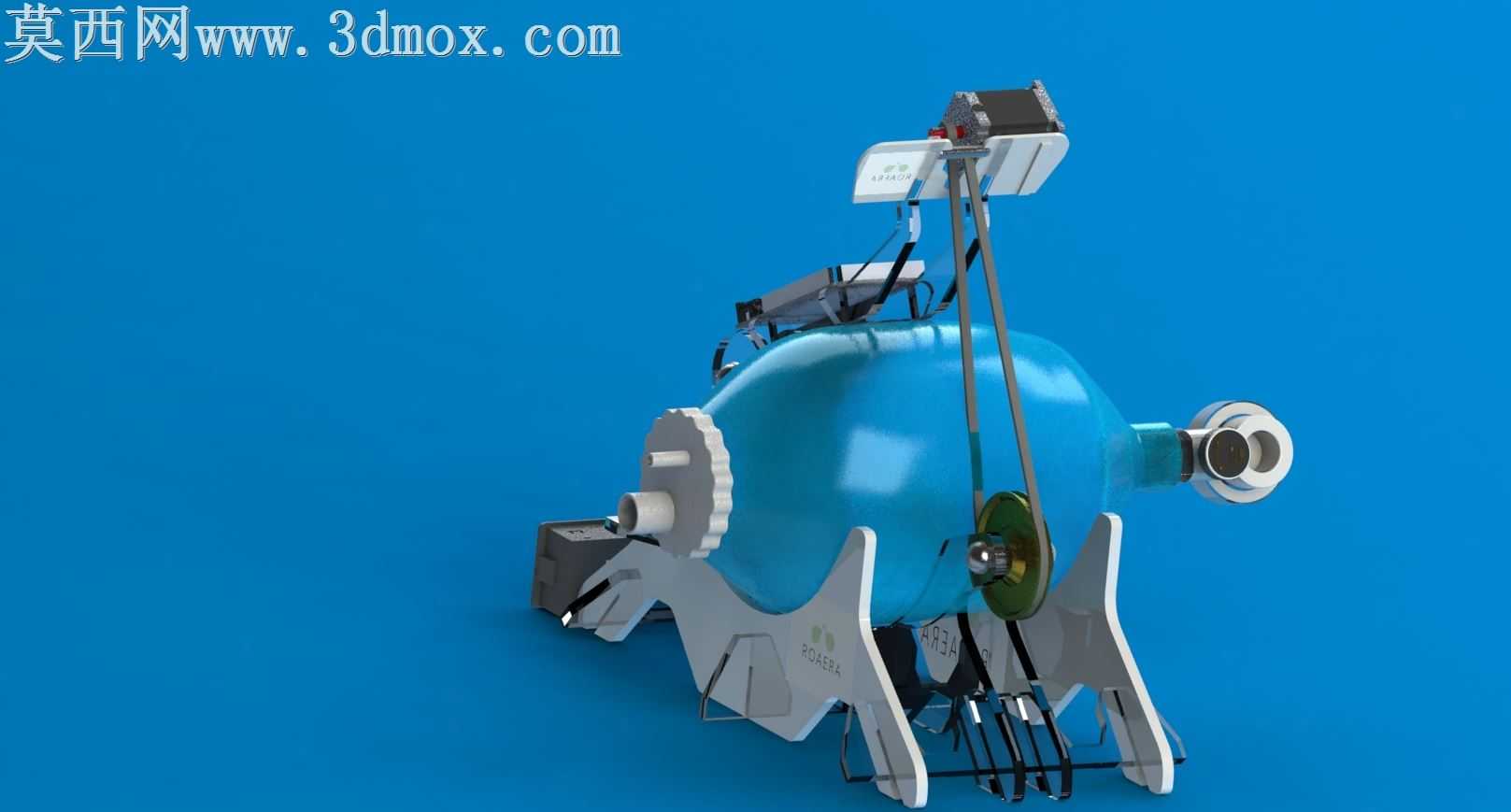

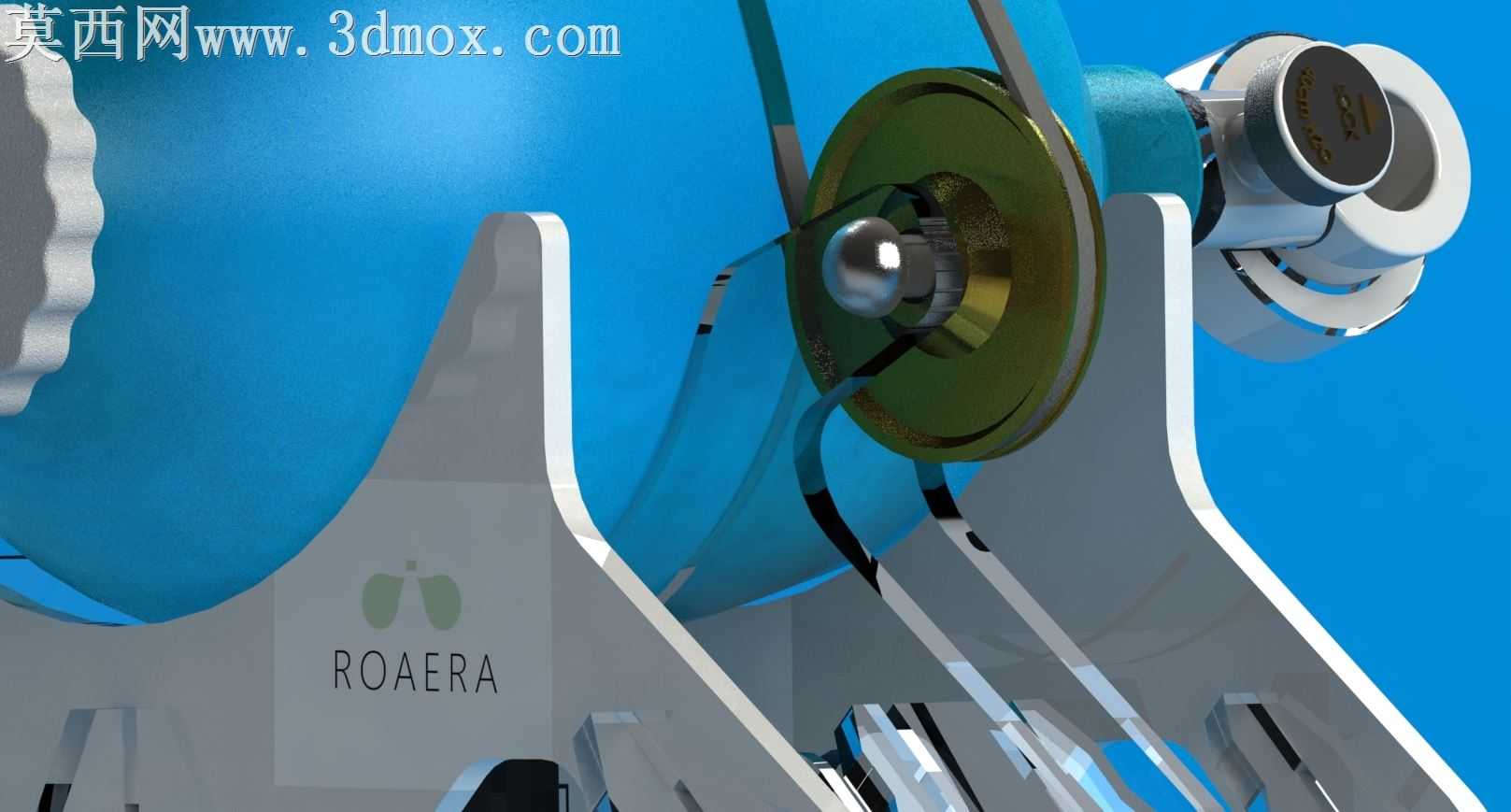

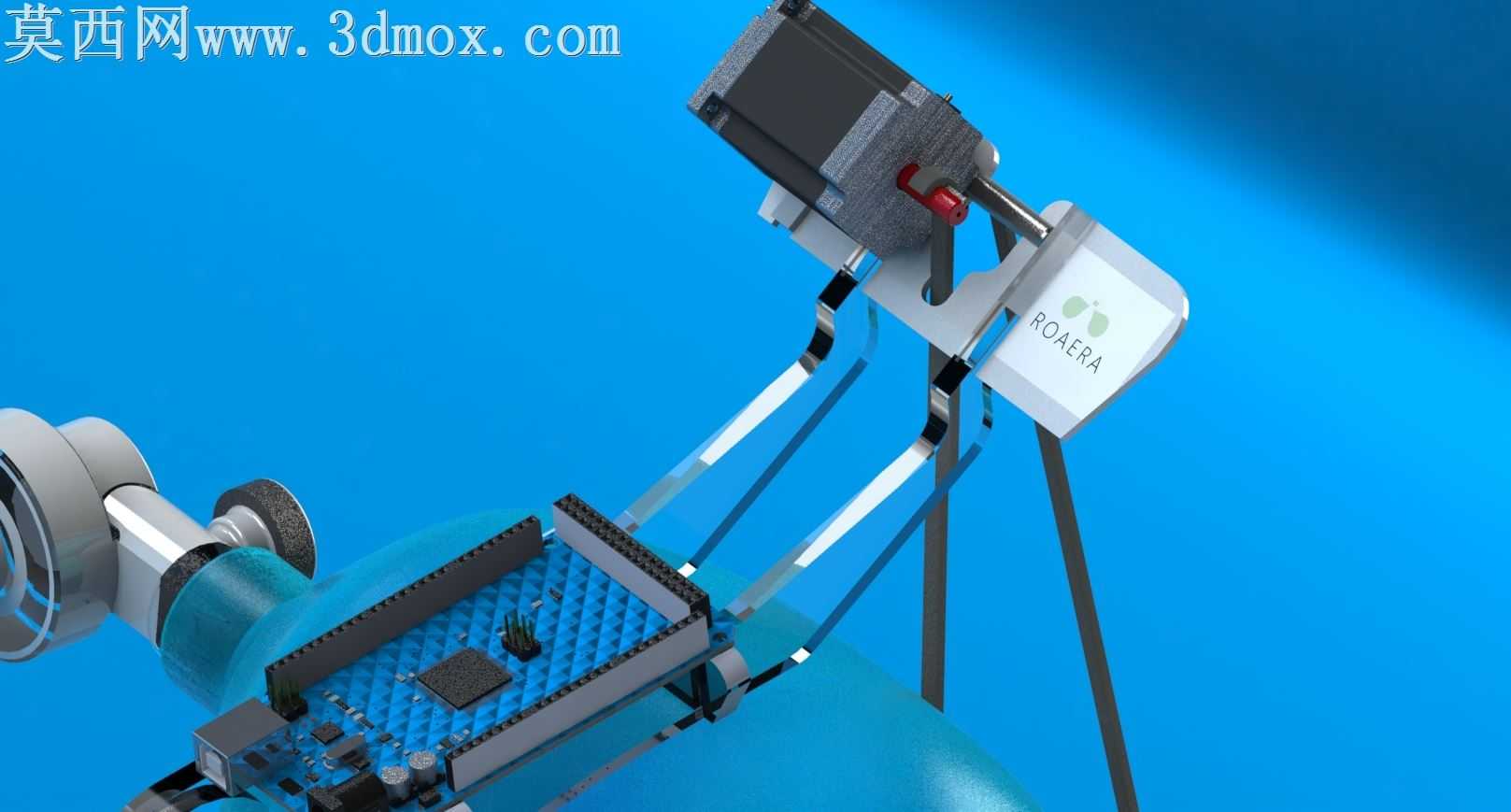

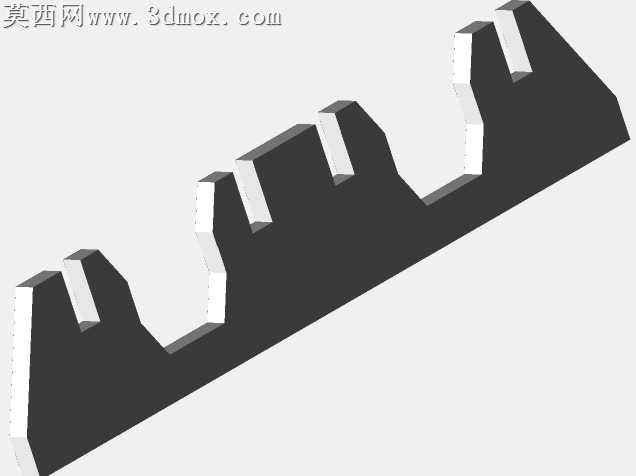

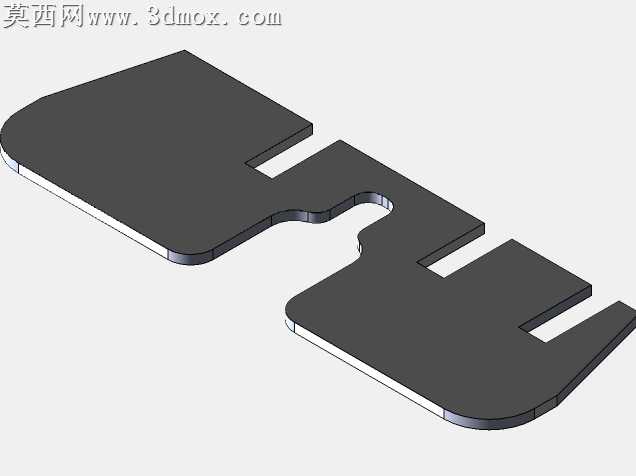

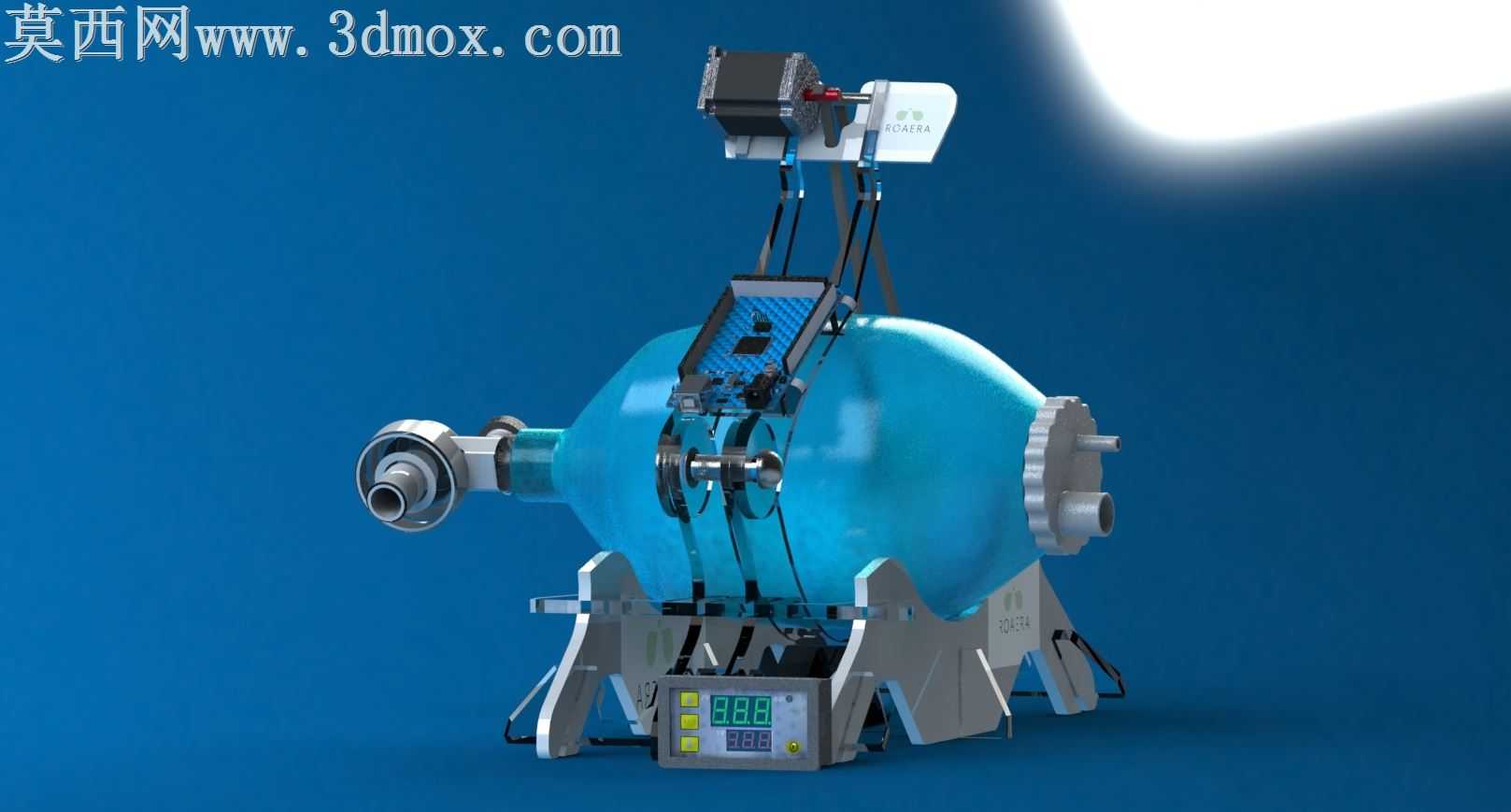

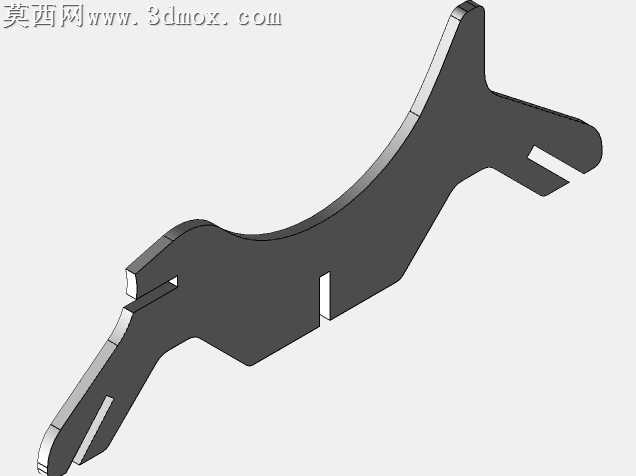

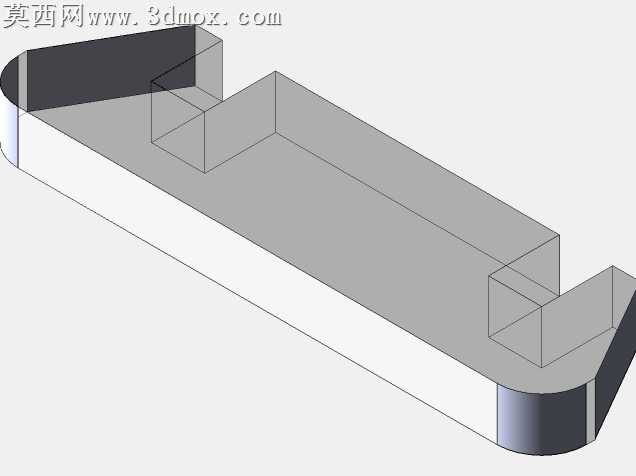

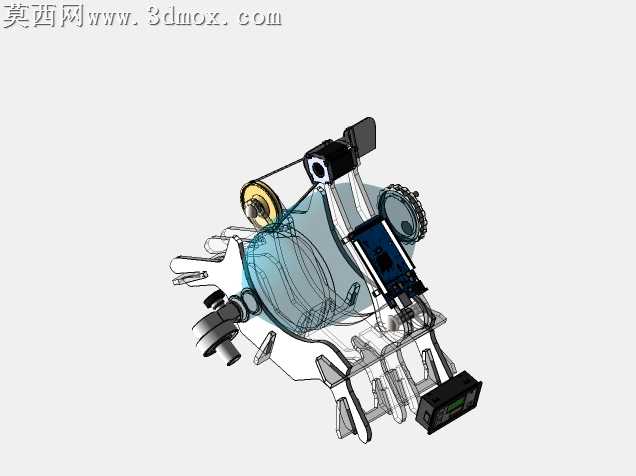

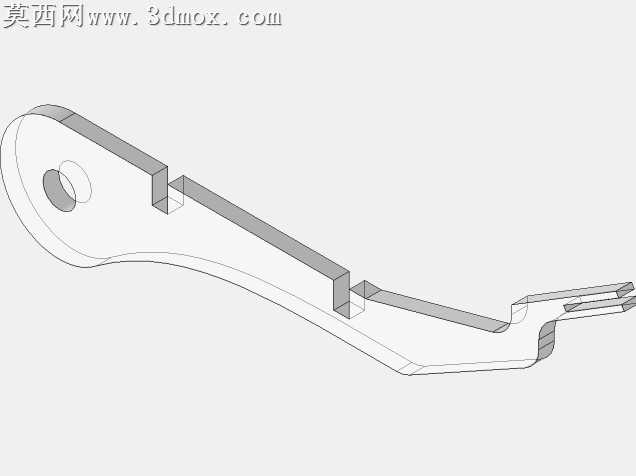

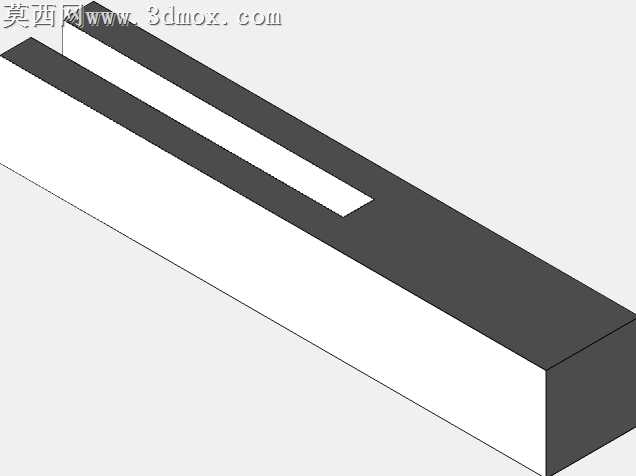

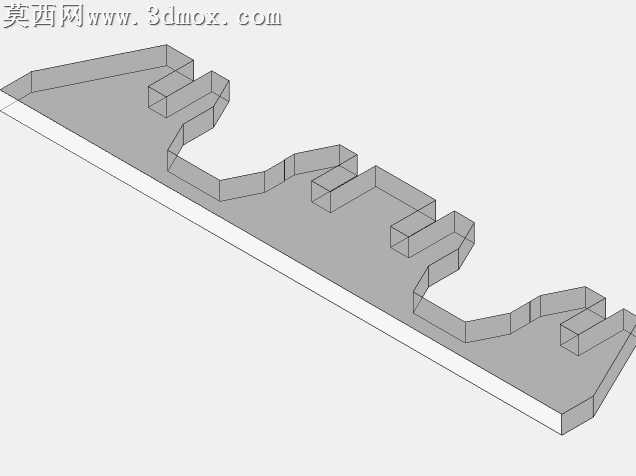

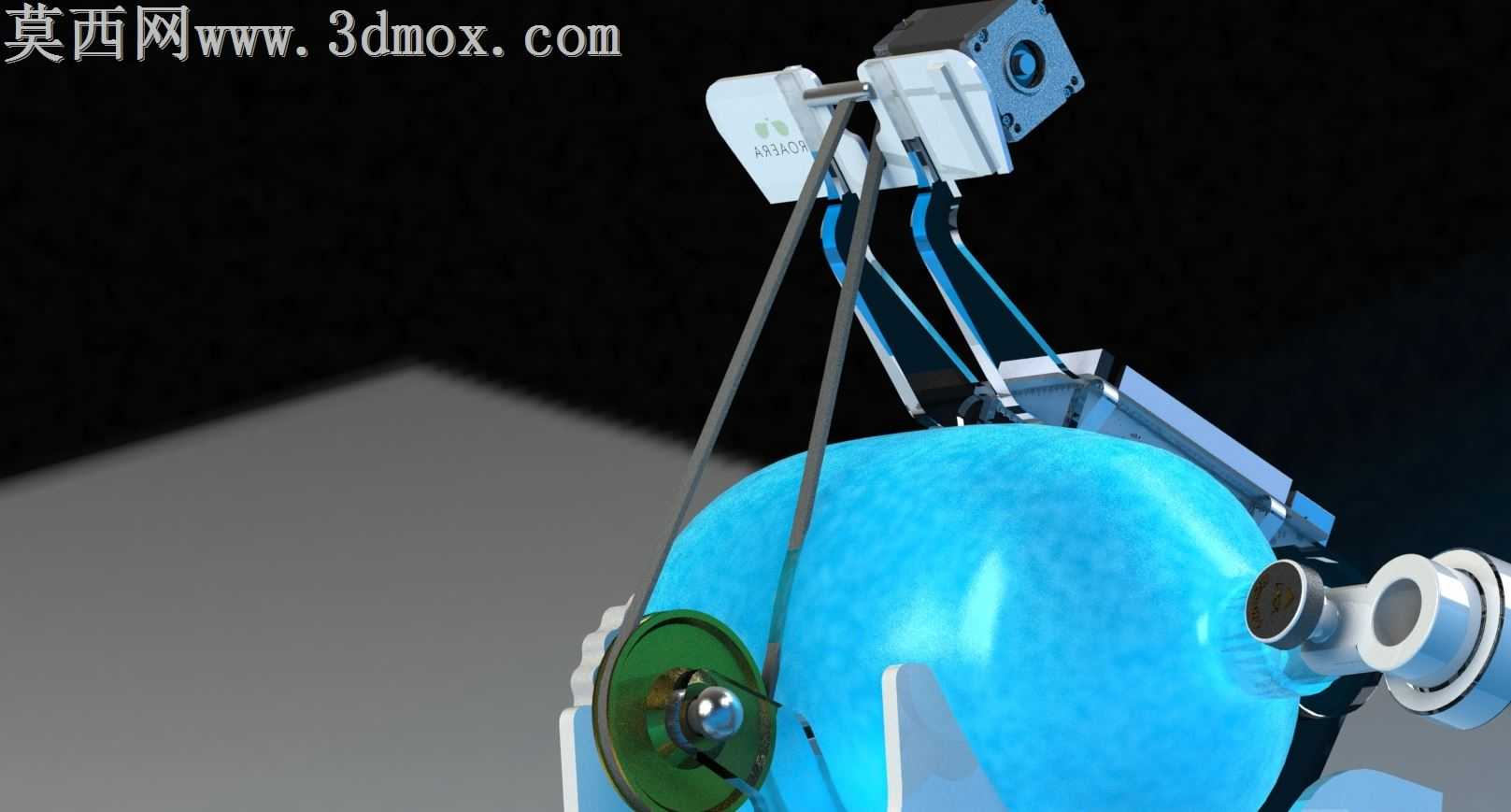

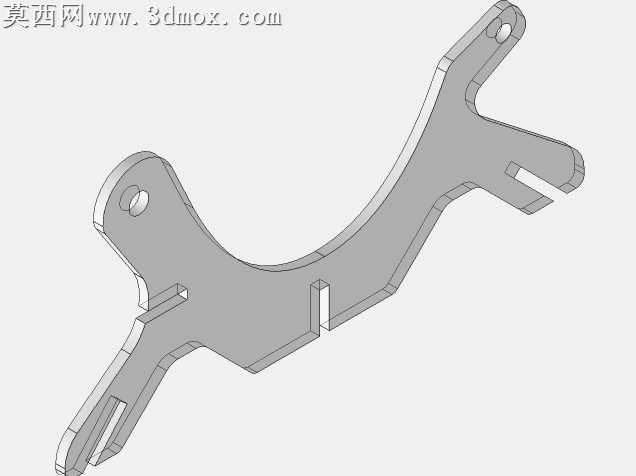

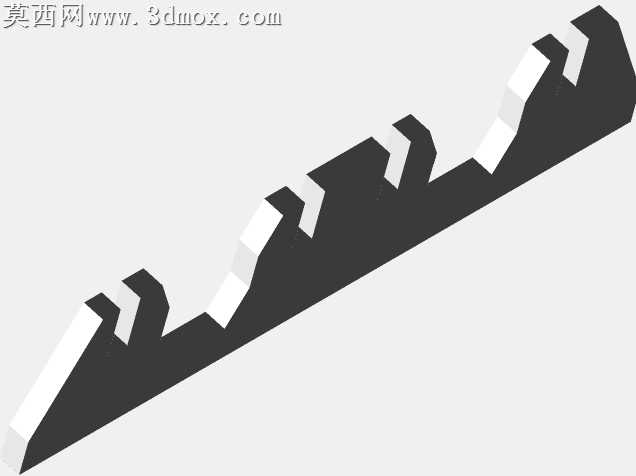

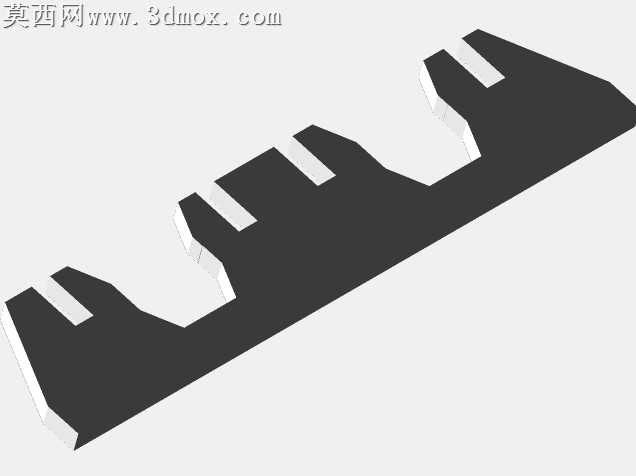

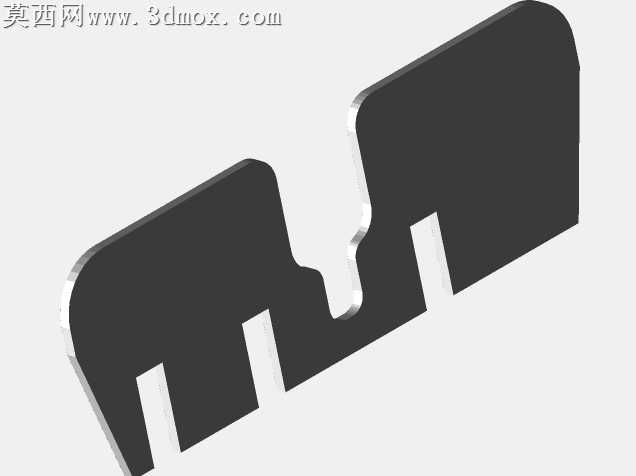

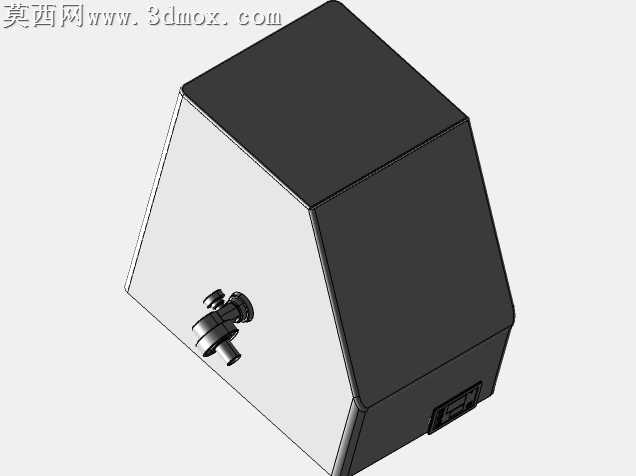

本作品为面向突发公共卫生事件低资源场景设计的急救呼吸机三维模型，整体采用模块化组装的设计思路，核心主体结构采用激光切割亚克力板材搭建，在三维建模阶段对所有板材零件做了参数化拆分，每块板材的切割路径、装配孔位、卡扣结构都做了精准的尺寸约束，既适配激光切割的快速加工特性，也能实现无复杂工具的快速组装，大幅降低制造成本与组装门槛，缩短产品从生产到投用的周期。模型核心的气动执行结构采用滑轮作为角位移运动的主要传动特征，建模时对滑轮组的传动比、缆绳缠绕路径、步进电机的安装位做了完整的运动仿真验证：将步进电机、微控制器、电源模块集成布置在设备顶部，电机带动带轮旋转时，缆绳沿带轮槽有序缠绕，通过机械爪结构压缩气囊产生正压送气，回程阶段步进电机释放缆绳，依靠弹性结构带动上部机构复位形成负压，整套传动结构的运动干涉在三维建模阶段已完成全部排查，确保周脚可以适配不同体重患者的通气需求。设备核心的气囊主体采用半透明哑光蓝色医用材质渲染，表面做了细微的磨砂质感处理，还原人工呼吸囊的真实材质触感；底部支撑脚采用银灰色金属质感材质，做了轻微的磨损做旧效果，凸显设备的实用属性；前端的数显控制模块单独做了细节建模，显示屏的数字显示、操作按键的凹凸纹理、接口的螺纹结构都做了精细化还原，管线部分采用黑色柔性橡胶材质，还原医用线缆的柔韧质感。设备两侧的呼吸接口做了标准医用管路接口的尺寸匹配，建模时严格遵循通用呼吸管路的接口标准，确保能和现有临床耗材通用。整套模型在渲染阶段采用深蓝色渐变背景，搭配顶部定向补光突出设备的主体轮廓，金属部件做了合理的反光与环境映射，透明部件调整了合适的折射率与透光率，让整体渲染效果兼具工业设计的严谨质感与医疗设备的专业观感。设计阶段充分考虑了低资源场景的适配性，所有非标准零件都做了3D打印适配的结构优化，减少支撑材料的使用，降低打印难度，同时预留了多种传感器的安装位，可拓展压力监测、血氧监测等附加功能，满足临床使用的基础安全需求。
