钣金杠杆支架结构设计

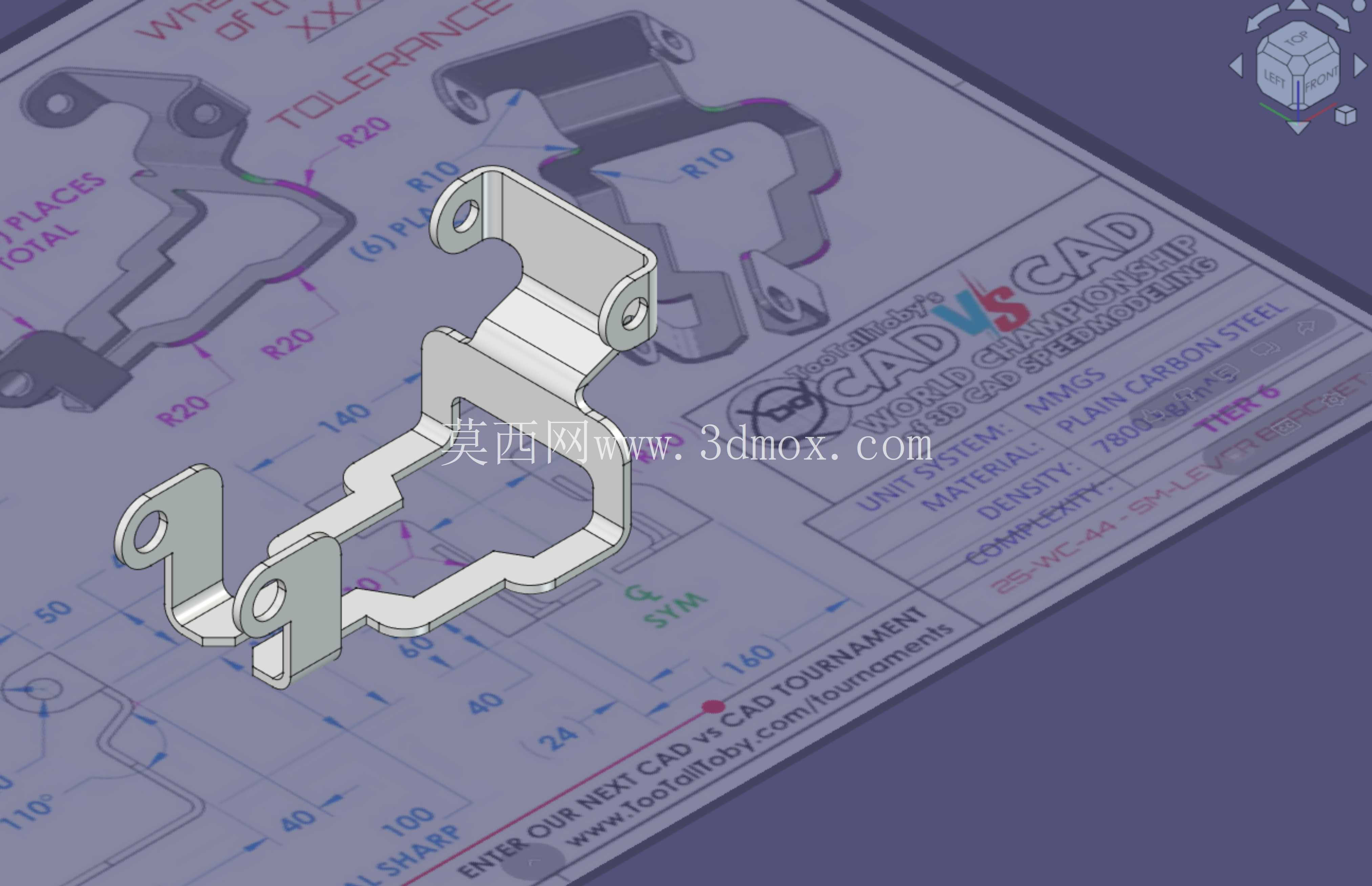

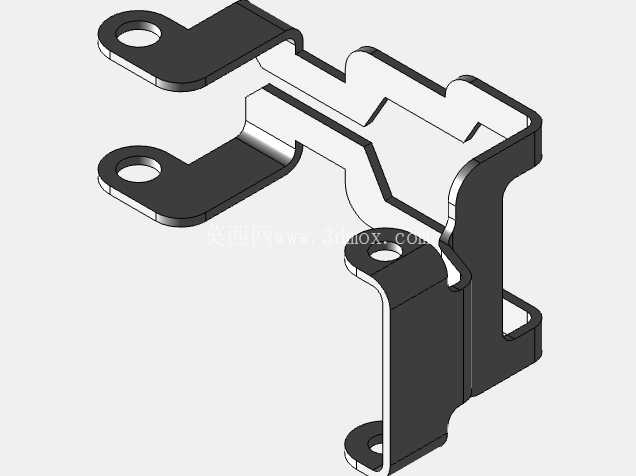

　　这类钣金杠杆支架多用于通讯设备内部的传动联动场景，在小型通讯终端、信号转接模组里承担杠杆式力传递、部件位移支撑的作用，日常运行中需要反复承受小幅摆动带来的交变载荷，对孔位同轴度、折弯成型后的形位公差有明确要求。从结构形态来看，整体采用薄钢板冲压折弯成型，主体轮廓为适配安装空间的异形弯折结构，三个带安装孔的支耳分别对应不同的连接点位，其中两个支耳位于同侧弯折边，用于铰接固定支点，第三个支耳位于杠杆力臂端，用于连接驱动或被驱动部件。设计过程中首先要匹配安装腔体的边界尺寸，弯折后的整体轮廓不能超出预留的装配空间，各支耳的伸出长度需要根据杠杆传动比确定，保证动作行程满足设备运行需求。

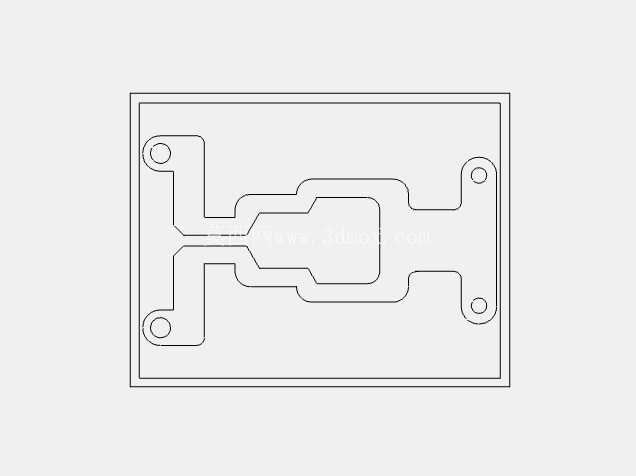

　　展开料的孔位排布需要和成型后的三维孔位完全对应，因为这类零件多采用激光切割下料后折弯成型，下料阶段的孔位精度直接决定折弯后各安装孔的相对位置，如果孔位偏差超过0.1mm，装配时就会出现铰接卡滞、传动阻力过大的问题。折弯工序的R角需要匹配板材厚度，过小的折弯R角容易导致板材外侧出现裂纹，过大的R角则会影响成型后尺寸精度，两个添加冗余样条曲线的边角位置，是为了避免折弯时出现应力集中，同时抵消板材折弯回弹带来的尺寸偏移，实际加工时需要根据所选板材的材质、硬度调整折弯补偿值，保证成型后各安装面的平面度满足装配要求。零件上的所有安装孔均为同轴度要求较高的铰接孔，孔壁不允许有明显的毛刺、翻边，否则会加速铰接销轴的磨损，缩短部件使用寿命。

　　在结构验证阶段，需要模拟实际工作状态下的摆动载荷，校核支耳根部的折弯强度，避免长期往复受力后出现塑性变形，导致传动失效。这类支架的表面处理多采用电镀锌或者钝化处理，满足通讯设备内部的防腐蚀、抗氧化要求，同时不会影响零件的装配尺寸精度。实际装配时，两个支点孔需要穿入定位销轴固定在设备基座上，力臂端的孔连接传动杆件，动作过程中支架绕支点做小角度摆动，带动关联部件完成触点切换、信号触发或者锁止动作，整个运动过程中支架不能和周边的电路板、线束、其他结构件发生干涉，因此设计阶段需要预留足够的运动安全间隙，尤其是弯折边的外侧轮廓，要核算整个摆动行程内的空间占位，避免出现运动卡滞。

　　对于钣金类杠杆零件来说，展开图的绘制精度直接决定成品合格率，除了常规的折弯补偿计算，还要考虑板材轧制方向对折弯性能的影响，下料时尽量让折弯线和板材轧制方向呈一定角度，降低折弯开裂的风险。两个边角处的曲线过渡设计，除了缓解应力集中，也能避免零件安装时锐边划伤周边的线束或者操作人员，符合通讯设备内部结构的安全设计要求。
