多槽位可充电电池收纳充电底座结构设计

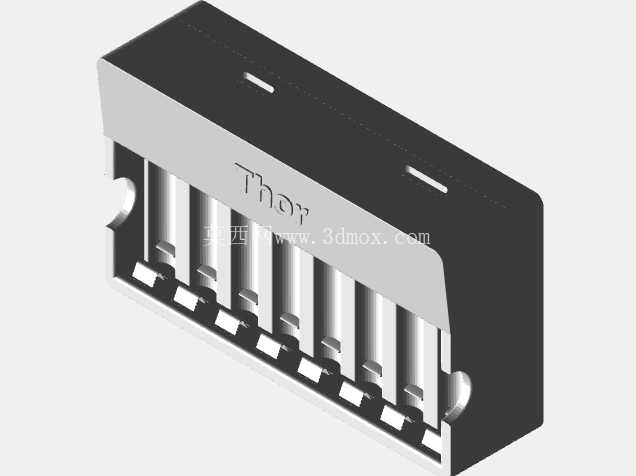

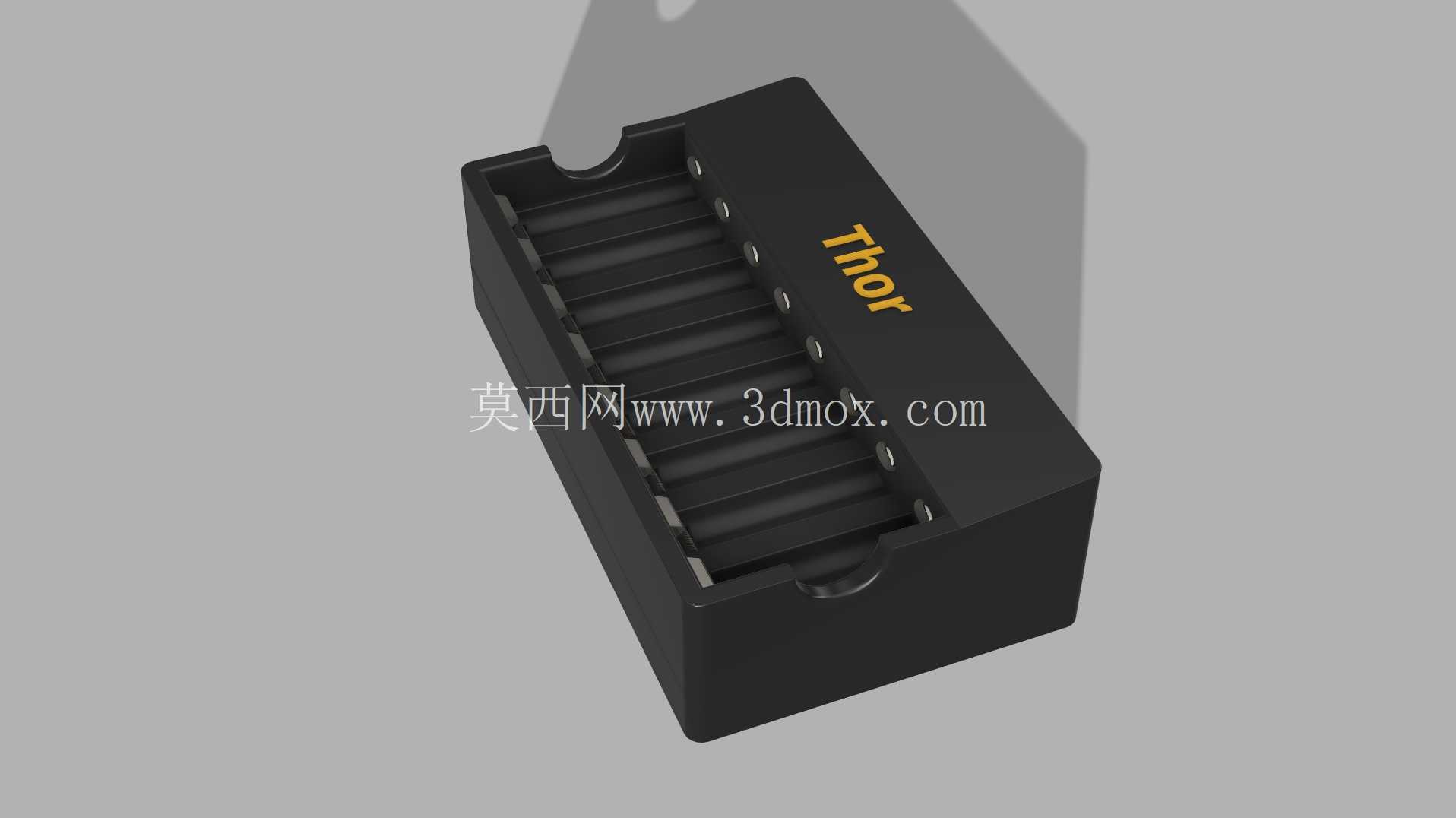

　　这款多槽位电池充电底座的设计，首先瞄准的是消费电子、小型仪器运维、户外作业装备配套等场景下的批量电池充电与规整收纳需求——日常工作中，不少从业者会遇到多节可充电电池零散存放、充电时需要逐个搭配充电器、收纳混乱导致电池触点氧化或遗失的问题，该底座正是针对这类实际痛点完成的结构设计。从功能特性来看，底座设置了8个平行排布的电池槽位，每个槽位内部预留了对应电池正负极的接触弹片安装位，槽体侧壁做了微凸的限位筋，电池推入后可依靠筋位的过盈配合实现稳固固定，不会因轻微晃动出现接触不良或脱落的情况；底座一端设置了内凹的取放缺口，手指可直接伸入缺口处抠取电池，无需撬动槽体，大幅降低取放电池时的操作难度，也避免了硬撬对电池外壳或槽体结构造成的损伤。

　　底座顶面一侧做了品牌标识的沉台位，标识可采用丝印或嵌件注塑的方式固定，不会因日常摩擦出现标识脱落的问题；底座整体采用长方体块式结构，底部预留了防滑胶垫的安装凹槽，放置在桌面或设备台面上时可增大摩擦力，避免充电过程中底座移位。从设计思路层面，整个结构优先考虑注塑成型的工艺可行性，所有棱边都做了R0.5-R1的圆角处理，既避免注塑时出现应力集中导致的开裂问题，也能去除锐边防止操作时划伤手部；槽位之间的分隔筋厚度均匀控制在1.5mm，保证注塑冷却时收缩一致，不会出现缩痕或翘曲变形；底座内部预留了充电电路板的安装腔，腔体内设置了两个定位柱和螺丝柱，电路板可通过定位柱快速对位，再用自攻螺丝完成固定，装配工序简单，适合批量生产。外形尺寸方面，底座整体长度适配8节标准圆柱形可充电电池并排排布的空间需求，宽度控制在单节电池长度加两侧壁厚的尺寸范围内，高度则兼顾了电池嵌入深度与内部电路板的安装空间，电池嵌入槽体后露出部分不超过自身高度的三分之一，既保证固定稳定性，也不会过多占用垂直空间；安装边界上，底座底部为全平面结构，无需额外的固定支架，可直接放置在任意平整台面使用，若需集成到设备内部，底座两侧预留了M2螺丝的安装孔位，可通过螺丝直接固定在设备仓内，适配不同的安装场景。

　　接触弹片的安装槽采用侧插式设计，弹片从底座侧面插入后可通过卡扣固定，无需额外打胶或焊接，后期维护更换弹片时只需从侧面推出即可，降低了售后维护的成本；底座进线端设置在尾部的凹槽内，充电线接入后可顺着凹槽走线，不会出现线材被底座压住导致接触不良的问题。在实际使用场景中，这类底座既可以作为桌面独立充电器使用，满足摄影爱好者、仪器运维人员批量充电收纳电池的需求，也可以作为内置模块集成到小型检测设备、户外便携装备、教学实验仪器内部，作为设备的备用电池充电收纳单元，解决设备内置电池续航不足时的备用电池快速更换与充电问题。

　　结构设计时还考虑了防反接的需求，每个槽位的正负极接触端做了差异化的高度设计，电池反向放置时无法完全推入槽位，从物理结构上避免反接导致的电路板短路问题，无需额外增加电子防反接元件，降低了电路部分的成本与故障概率。槽体内部的接触位预留了0.3mm的弹片活动余量，可适配不同厂商生产的同规格电池的尺寸公差，不会因电池直径的微小差异出现插装过紧或接触松动的问题；底座外壳采用阻燃ABS材质，壁厚均匀控制在2mm，既保证结构强度，也满足电子配件的阻燃安全要求。
