Yeti Blue桌面电容麦克风结构设计

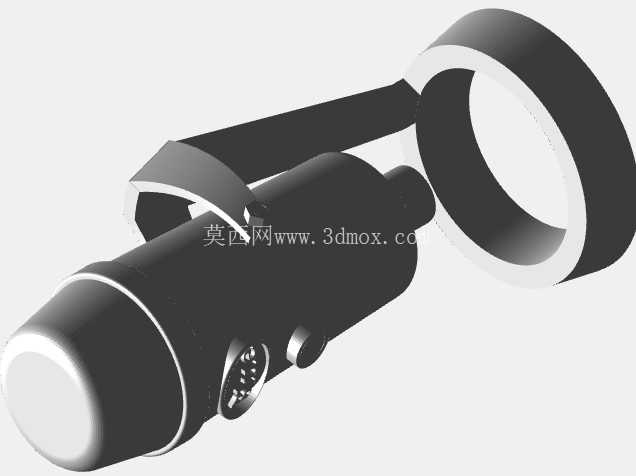

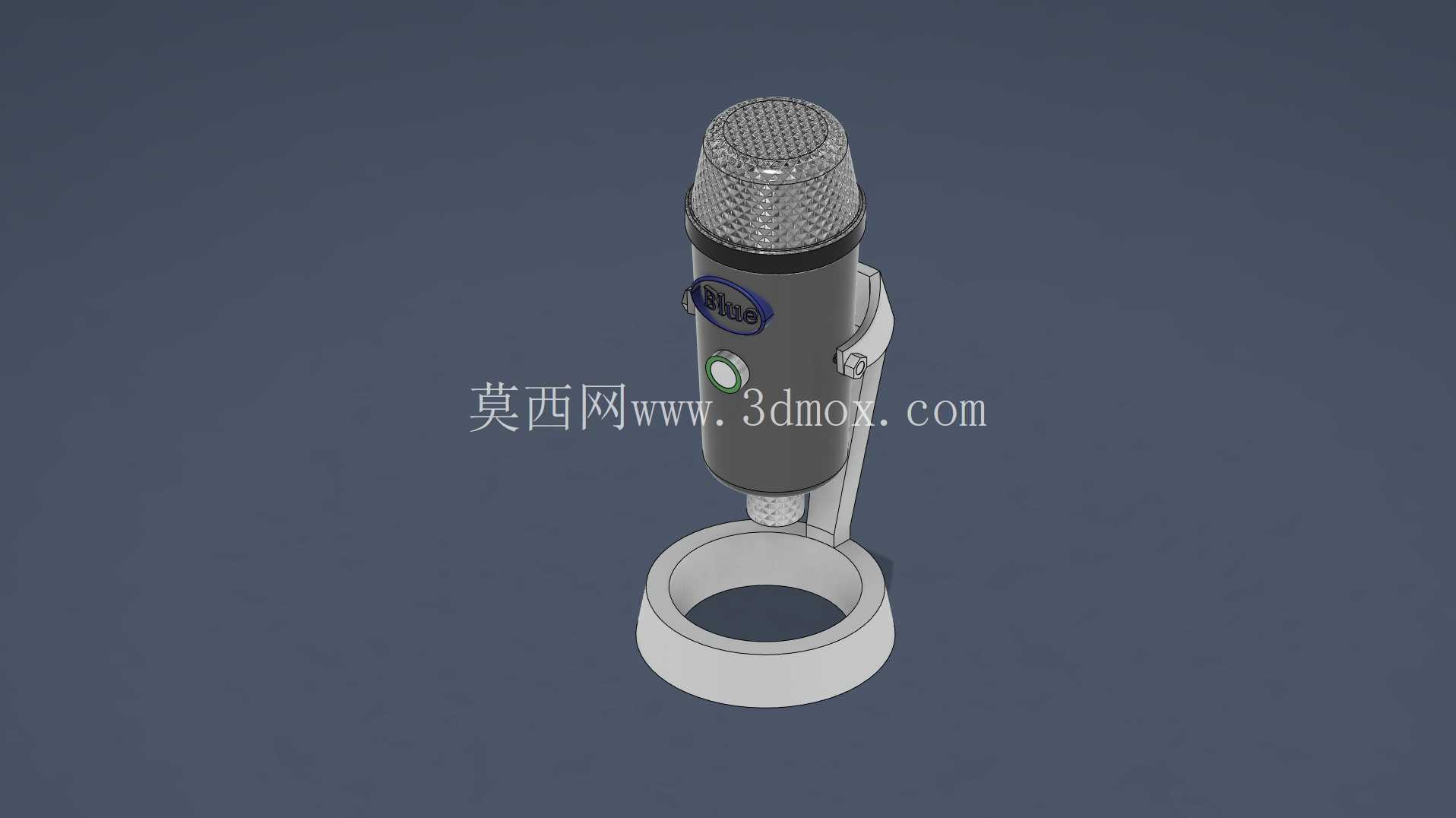

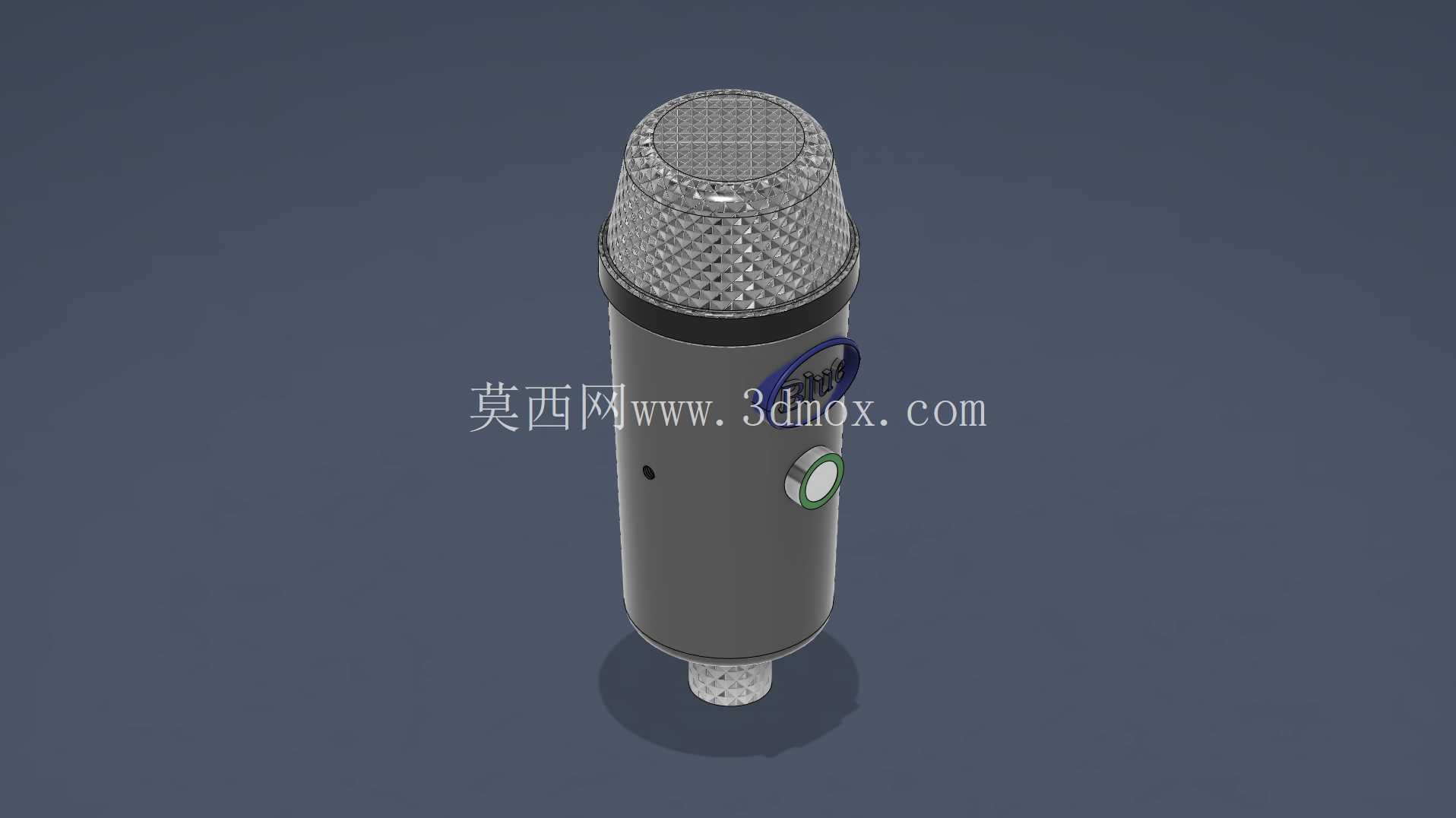

　　这款桌面式拾音设备的结构设计，首先围绕桌面近场拾音的核心使用场景展开，日常可覆盖个人播客录制、线上会议拾音、居家直播收音、小型配音作业等多类桌面端音频采集需求，区别于手持动圈麦的远距离拾音逻辑，其结构设计全程围绕固定桌面使用的稳定性、拾音角度可调性做适配。从整体结构拆分来看，产品分为拾音主体、支撑连接臂、桌面底座三个核心模块，拾音主体采用圆柱型舱体结构，上部网罩为金属冲孔网搭配内部防尘吸音棉的双层结构，冲孔网的开孔率经过匹配拾音振膜的拾音范围做对应调整，既可以保证声波无过多衰减传递到内部振膜，又能阻挡日常使用中的灰尘、飞沫进入舱体内部，保护核心拾音元件。舱体中部设置功能控制按键区域，按键采用内嵌式设计，避免日常调整摆放位置时误触，按键周边做了0.3mm的凸边防护，减少按键直接受外力冲击损坏的概率。支撑连接臂采用单侧悬臂结构，连接端与拾音主体采用阻尼转轴配合，可实现拾音主体沿垂直轴180度俯仰调整，调整阻尼经过调校，调整到任意角度都可以保持稳定锁止，不会出现使用过程中滑位下垂的问题，连接臂与底座的衔接处同样设置旋转轴，可实现水平方向360度旋转，方便使用者根据坐姿、拾音方向灵活调整拾音头的朝向，不需要挪动整个底座即可完成角度适配。

　　底座采用环形中空结构，相比同重量的实心圆盘底座，环形结构的支撑半径更大，重心分布更均匀，即使拾音主体调整到最大前倾角度，整体重心依然落在底座支撑范围内，不会出现侧翻问题，底座底部预留了防滑胶垫的安装槽，装配3mm厚的防滑硅胶垫后，放置在光滑桌面时不会出现滑动，同时可以缓冲桌面传递的振动，减少振动带来的拾音底噪。从尺寸边界来看，整体装配完成后总高度控制在220mm左右，底座最大外径100mm，放置在桌面时占用的桌面空间不足一张A6纸张大小，不会过多挤占桌面的键盘、显示器摆放空间，拾音主体最大直径45mm，网罩部分长度占主体总长度的三分之一，刚好匹配14mm直径电容振膜的拾音指向范围。

　　设计过程中针对日常使用的拆装需求做了对应优化，支撑臂与拾音主体、底座的连接都采用快拆卡扣结构，不需要额外工具即可完成拆分，方便日常收纳携带，拆分后单个部件的最大长度不超过150mm，可以轻松放入常规的电脑包隔层中。舱体内部的走线全部沿支撑臂内部的走线槽布置，外部没有明线外露，既提升了外观的整洁度，也避免日常使用中拉扯线材导致内部接线松脱的问题。功能结构上，舱体尾部预留了标准USB音频接口的安装位，接口采用沉板式设计，接口端面比舱体外表面低0.5mm，插接线材后接头部分不会突出过多，同时接口周边做了加强筋结构，多次插拔线材也不会出现接口松动脱落的问题。

　　针对不同使用场景的拾音需求，结构设计上预留了拾音模式切换开关的安装位，开关采用拨杆式结构，拨杆的阻尼力度设置适中，切换档位时有清晰的档位反馈，方便使用者在不看设备的情况下也能完成模式切换。网罩与主体舱的连接采用旋扣结构，相比胶粘结构，旋扣结构可以反复拆卸，方便后期清理网罩内部积存的灰尘，不需要破坏整体结构即可完成维护作业。底座的环形中空结构除了提升稳定性之外，还可以在需要加装桌面固定支架时，穿过环形空位搭配标准的麦克风支架螺口，拓展安装到悬臂支架、落地支架上使用，不需要额外购置转换配件，拓展了设备的使用场景。整体结构的壁厚控制在2mm左右，采用ABS工程塑料作为主体结构材料，关键受力的转轴部分采用POM材质提升耐磨性能，保证经过上千次角度调整后，转轴的阻尼依然保持稳定，不会出现松旷问题。所有部件的连接缝隙控制在0.1mm以内，既保证装配的精度，也避免缝隙过大导致外观质感下降，同时减少缝隙处的声波反射对拾音效果的干扰。
