不锈钢玻璃组合式电热水壶结构设计

日常居家、办公场景的饮水加热需求中，这类不锈钢与玻璃组合的壶具是高频使用的小型器具，相比全塑料壶身的产品，玻璃材质的可视性能够让使用者直观观察内部水位、水体沸腾状态，避免干烧或者加水过量溢出的问题，不锈钢部件则承担结构支撑、加热传导的核心功能，两种材质的搭配既兼顾了使用安全性，也提升了日常清洁的便捷度，玻璃内壁不易残留水垢，不锈钢部件的抗腐蚀性能也能适配长期接触沸水的使用环境。

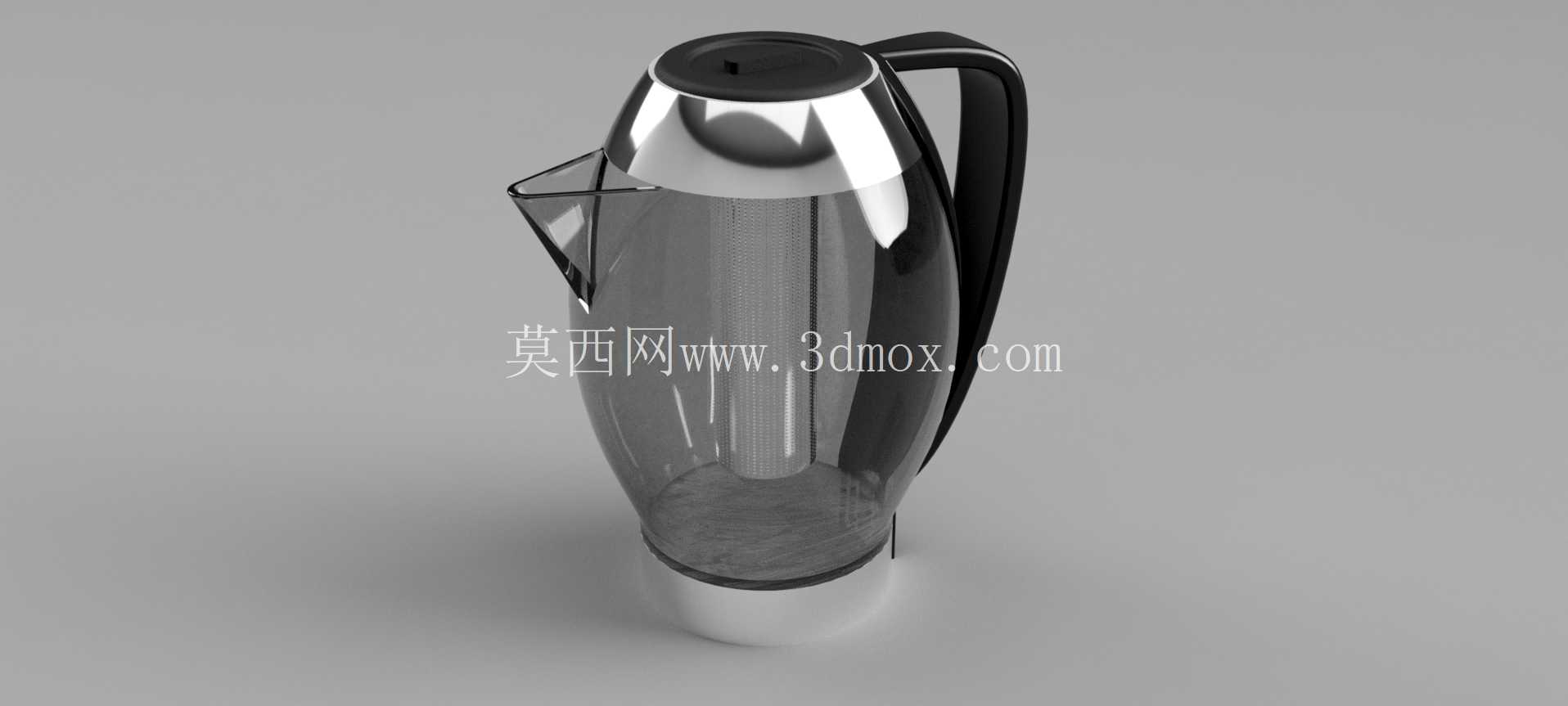

从结构设计的角度来看，这款壶的整体轮廓采用椭球型流线造型，相比传统直筒型壶身，椭球结构在同等容积下能够降低整体重心，放置在桌面时的稳定性更好，即使受到轻微的侧向触碰也不容易出现倾翻的情况。壶身下部的不锈钢底座内部预留了加热组件的安装空间，加热盘与壶身底部的密封结构采用嵌入式压合设计，能够避免沸水渗漏到底部的电气连接部位，底座的直径尺寸控制在110mm左右，能够适配市面上绝大多数常规尺寸的电热水壶底座耦合器，不需要额外定制专用的连接底座，降低了后续量产时的配件适配成本。

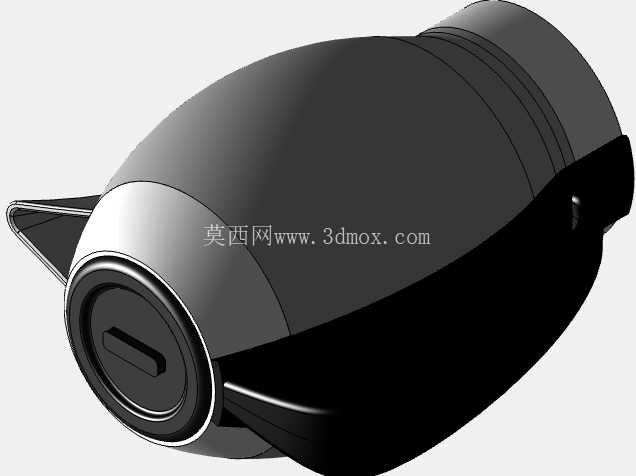

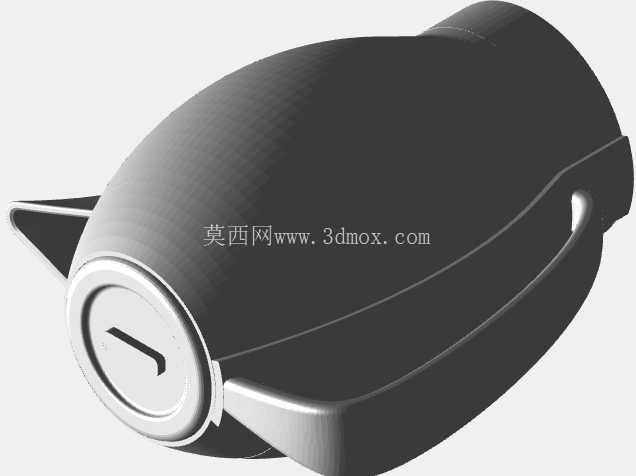

壶身上部的不锈钢圈同时承担壶口固定、壶盖限位的作用，壶盖采用内嵌式设计，盖体边缘的硅胶密封圈能够在水沸腾时锁住蒸汽，提升加热效率，同时避免蒸汽从壶盖边缘溢出烫伤使用者，壶盖顶部的提手采用内凹式结构，不需要额外突出的塑料部件，既简化了整体外观线条，也减少了外部磕碰导致提手断裂的风险。壶嘴部分采用一体化导流结构设计，出水角度经过反复调整，倒水时水流集中不会出现散流、沿壶身外壁淌水的问题，断水时能够快速收住水流，不会有残液滴落在桌面。

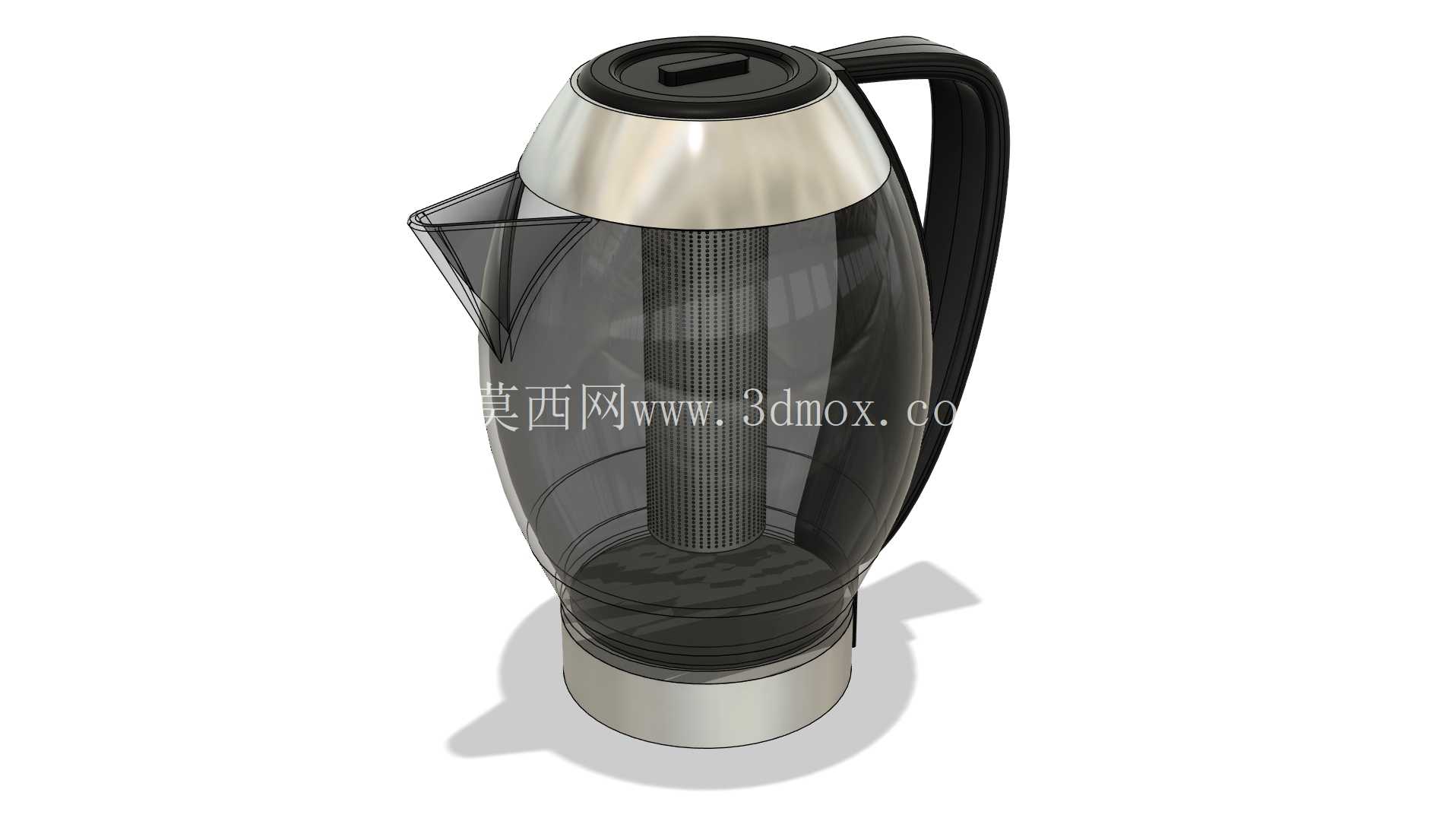

侧置的把手采用弧形人体工学设计，把手与壶身之间预留了足够的握持空间，成年人四指能够完全伸入把握，把手的弧度贴合手部握持时的自然曲线，即使壶内装满1.7L左右的水，握持时也不会出现手腕受力别扭的情况，把手与壶身的连接点分布在上下两个位置，上部连接点靠近壶肩位置，下部连接点靠近底座上方，两个连接点的受力分布均匀，长期装水承重也不会出现把手松动、连接处开裂的问题。壶身内部的不锈钢过滤筒能够在倒水时滤除茶叶残渣，适合直接冲泡茶叶使用，过滤筒采用可拆卸结构，日常清洁时可以直接取出冲洗，不会在网孔缝隙中残留茶垢。

在建模过程中，需要重点关注不同材质部件的装配间隙，玻璃壶身与上下不锈钢圈的配合公差需要控制在0.2mm以内，间隙过大会导致使用时出现晃动，间隙过小则会给组装带来难度，甚至因为热胀冷缩导致玻璃部件被挤压碎裂。把手与壶身的连接卡扣需要设计足够的倒扣量，保证装配后不会松脱，同时还要考虑生产时的脱模角度，避免出现注塑缺陷。壶盖与壶口的配合间隙需要兼顾密封性能和开启便捷度，既要保证沸腾时不会轻易被蒸汽顶开，也要保证使用者开盖时不需要施加过大的力气。

这类壶具的实际使用场景覆盖家庭厨房、办公室茶水间、酒店客房等多个场所，设计时除了核心的加热功能，还要考虑日常使用的细节：比如壶身的最大水位线标注位置需要低于壶嘴最低出水点15mm以上，避免水沸腾时从壶嘴溢出；把手的防烫设计需要保证水沸腾时把手表面温度不超过45摄氏度，避免握持时烫伤；整体的重量控制需要保证装满水后总重量不超过1.8kg，适配大多数人的手臂承重范围，即使是力气较小的使用者也能轻松拿取倒水。

从逆向建模的角度来说，这类曲面较多的产品，需要先搭建整体的曲面轮廓线，确定壶身的母线弧度后再进行回转曲面生成，之后再切割出壶嘴、把手的安装位置，单独构建把手、壶盖、内部过滤筒的细节结构，各个部件装配完成后需要做干涉检查，确保活动部件比如壶盖的开合不会和其他部位产生碰撞，所有连接部位的贴合面完全重合，没有错位或者缝隙不均的问题。建模时还要考虑后续生产的工艺可行性，不锈钢部件的拉伸成型角度、玻璃部件的吹制成型壁厚、塑料把手的注塑壁厚均匀性都需要在模型阶段就做对应的工艺校验，避免设计完成后出现无法量产的问题。
