通讯设备配套多组异形结构拼接组件

　　这套拼接结构组件主要面向通讯终端内部的支撑、定位与装配场景，在手持通讯设备、小型通讯中继模块的内部结构中，这类异形拼接件承担着分隔功能舱室、固定电路板走线、衔接外壳与内部功能模块的作用，区别于标准型材件，这类定制化结构件需要完全匹配设备内部的不规则空间，在有限的装配边界内完成多个功能点位的支撑固定，避免设备在跌落、振动工况下出现内部元件移位、接线松脱的问题。

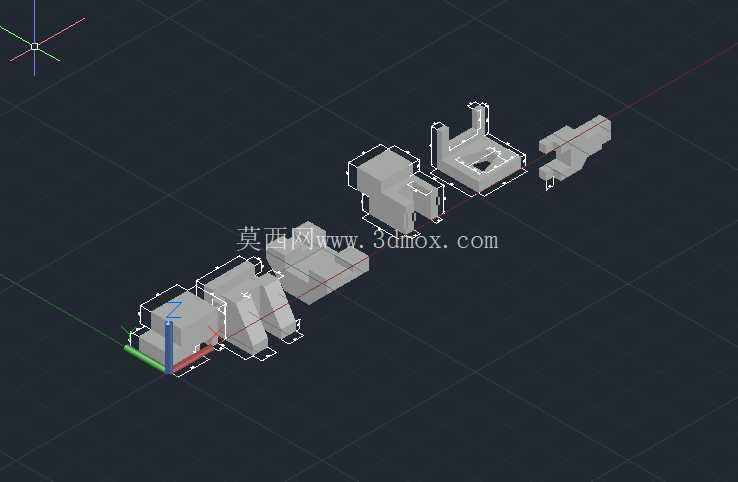

　　从结构设计逻辑来看，整套组件拆分了七个独立的异形块体，每个块体的结合面都做了对应的止口定位设计，拼接时不需要额外的定位销就能快速对齐装配公差，相邻块体的接触面预留了0.02mm的胶接余量，既可以通过工业结构胶完成永久固定，也能在小批量试制阶段通过卡扣临时固定，方便反复调整内部元件的布局。每个独立块体的外形都没有规则的几何轮廓，部分块体带有凸起的定位柱，对应通讯设备外壳内侧的定位凹槽，部分块体带有内凹的走线槽，槽体边缘做了R0.3的圆角处理，避免线束装配时被锐边割破绝缘层，还有的块体带有下沉的安装平面，用来固定小型通讯主板、蓝牙模块或者天线组件，平面上预留的安装孔位都做了沉头设计，装配后螺丝头不会突出平面，避免干涉其他元件的安装。

　　从安装边界来看，整套组件拼接完成后的整体外轮廓完全适配对应通讯设备的内部腔体尺寸，最大外廓尺寸控制在对应设备壳体的内部安装空间以内，各个突出结构的位置都避开了壳体上的按键开孔、接口开孔以及天线净空区，不会影响设备外部按键的按压行程，也不会对通讯信号的收发造成金属遮挡类的干扰。设计过程中特意将整体结构拆分为多个独立小块，一方面是为了适配小批量加工时的工艺要求，单个小块的结构更简单，不管是采用机加工还是3D打印试制，都能降低加工难度，减少支撑材料的使用，另一方面拆分后的组件可以根据不同版本的通讯设备配置灵活调整，比如去掉某一个块体就能预留出更大的电池安装空间，更换带不同走线槽的块体就能适配不同版本的主板接线布局，不需要重新开模制作整套内部支撑结构，能大幅缩短通讯设备小批量迭代的试制周期。

　　每个块体的壁厚都做了均匀化处理，最薄的支撑壁厚度控制在1.2mm，既保证了足够的结构强度，在1米高度跌落测试中不会出现断裂变形，又尽可能控制了组件的整体重量，避免增加通讯设备的整机重量影响手持使用体验。组件上所有的棱角位置都做了不同程度的圆角过渡，除了之前提到的走线槽位置，块体与外壳接触的外边缘也做了R0.5的圆角，避免装配时刮伤壳体的内侧涂层，块体之间的拼接缝隙控制在0.05mm以内，拼接完成后不会出现明显的错位，整体结构的刚性满足通讯设备日常使用的振动、冲击要求，在长期使用过程中不会出现拼接松脱的问题。这类拆分式的异形支撑结构，相比传统的一体式注塑内支撑，在小批量定制化通讯设备的生产中灵活性更高，不需要投入高额的注塑模具成本，就能快速完成内部结构的适配调整，尤其适合小众行业的定制通讯终端、专用通讯模块的内部结构搭建，能在控制试制成本的同时，保证内部结构的装配精度与使用可靠性。
