带护目镜一体式防疫防护面罩三维设计

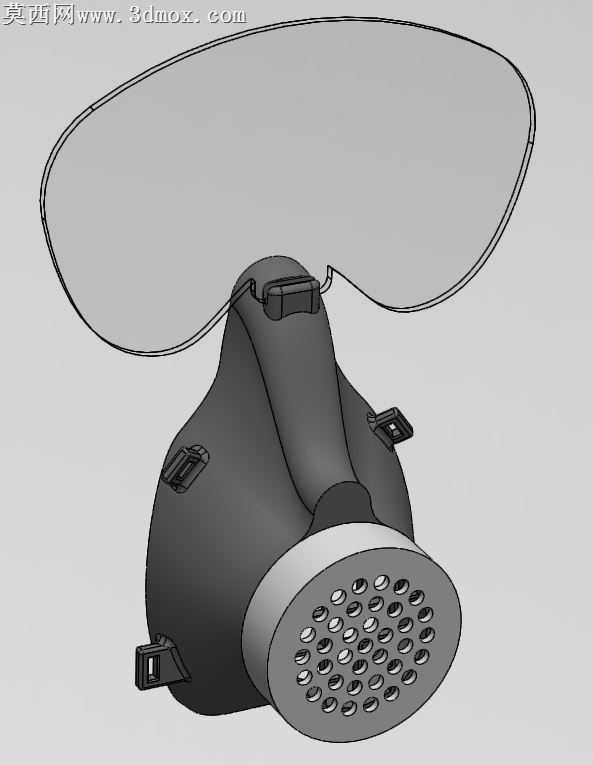

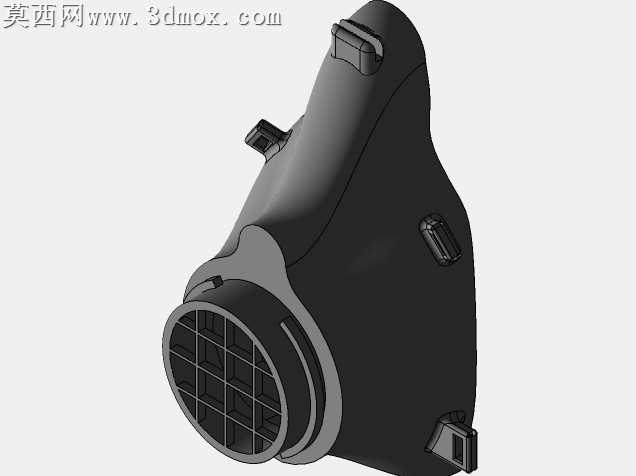

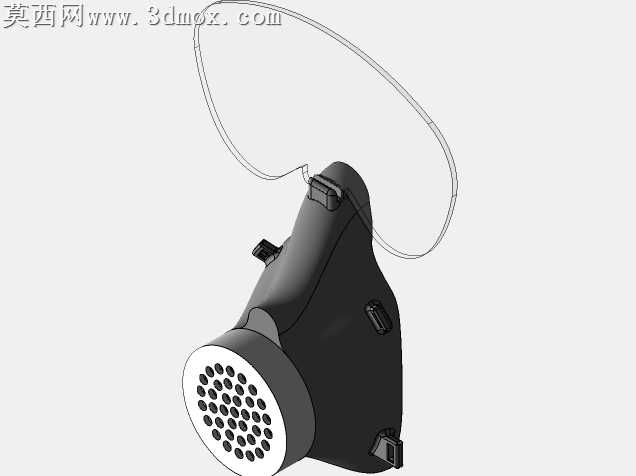

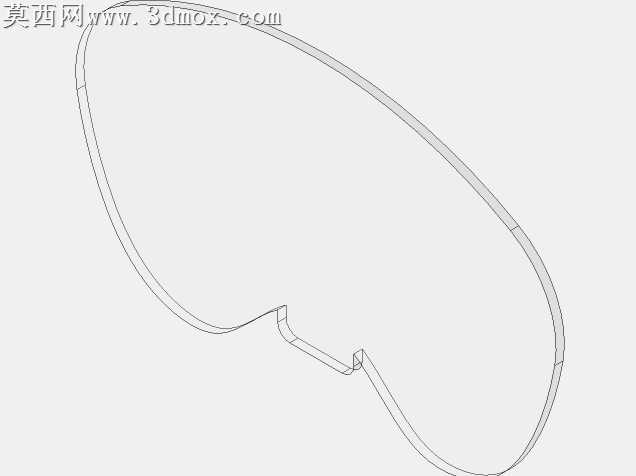

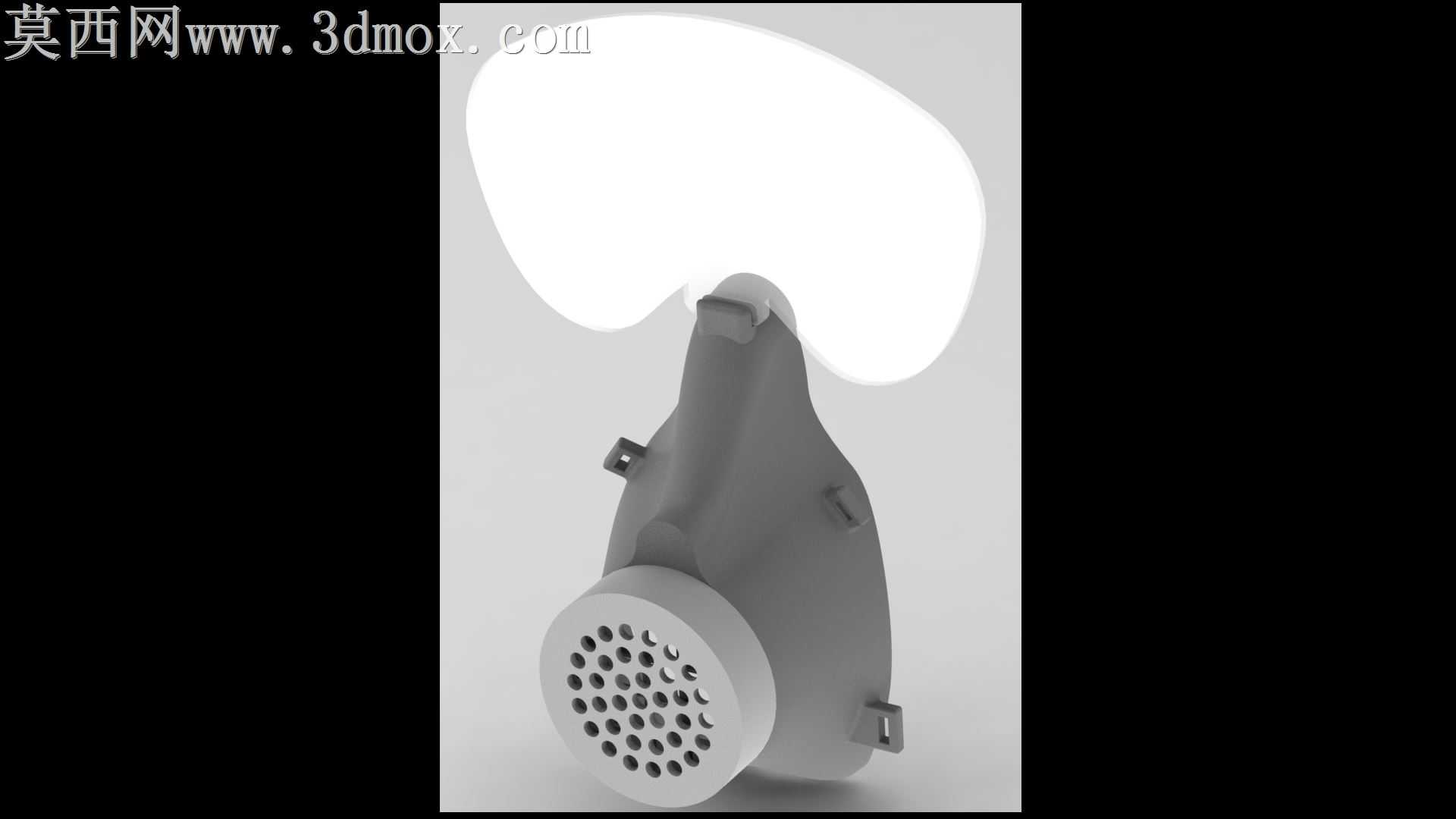

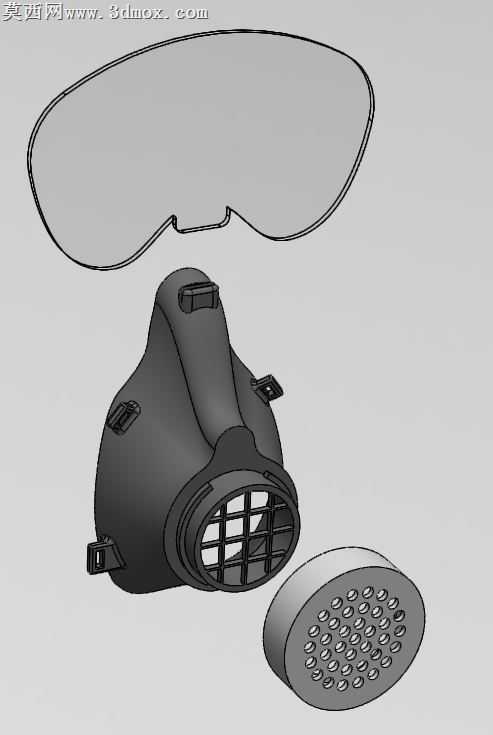

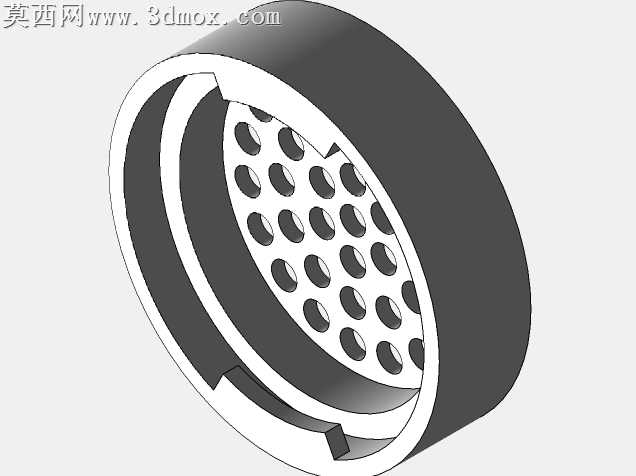

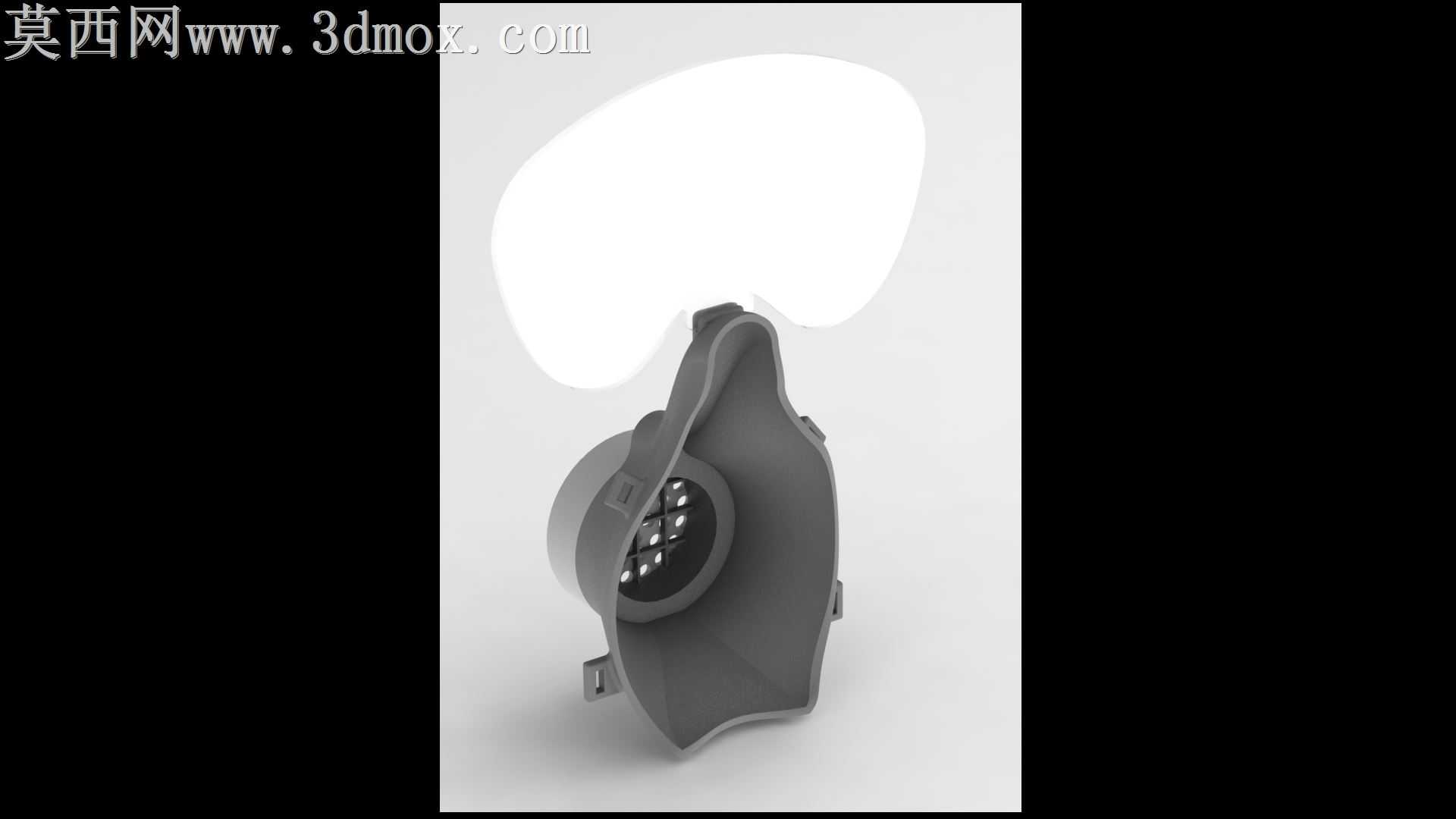

本作品为针对新冠疫情防护需求设计的一体式带护目功能防护面罩三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于人体头面部三维扫描数据提取适配轮廓，确定面罩主体与人脸贴合的曲面边界，保证佩戴时的贴合密封性与面部活动余量。建模过程中优先拆分功能模块：首先构建半硬质面罩主体基座，采用符合人体工学的弧面过渡设计，在脸颊、鼻梁对应位置做内凹贴合处理，预留绑带安装卡扣的安装位，三处卡扣结构分别布置于面罩左右侧与下方位置，保证绑带固定后受力均匀，长时间佩戴不易产生压痕。其次构建前端呼吸过滤仓结构，过滤仓采用圆形敞口设计，端面均匀排布阵列式透气孔，孔位做圆角过渡处理避免应力集中，过滤仓与面罩主体的连接位置做阶梯式密封槽设计，可适配标准圆形过滤棉的安装，保证呼吸路径的密封防护效果。上方一体式护目镜部分采用大弧度曲面造型，建模时通过曲率连续的曲面放样完成整体造型，护目镜边缘做包边加厚处理，与面罩主体的连接位置做平滑过渡，避免出现结构棱角，同时保证护目镜覆盖范围可完整遮挡眼部区域，防止飞沫从眼部缝隙侵入。材质渲染阶段，面罩主体部分采用哑光深灰色医用级橡塑材质参数，调整粗糙度数值模拟半硬质橡胶的磨砂触感，护目镜部分采用高透明PC材质参数，添加轻微的折射与反射效果还原透明护目镜的光学特性，过滤孔位做金属质感的边缘高光处理，区分不同结构部件的材质差异。结构设计上充分考虑实际使用场景的需求，所有转角位置均做R2以上的圆角处理，避免尖锐棱角划伤使用者，绑带卡扣做镂空穿带槽设计，可适配不同宽度的弹性绑带，过滤仓的透气孔采用等距环形阵列排布，在保证结构强度的前提下最大化透气面积，降低呼吸阻力。整体建模过程严格遵循可制造性设计原则，所有壁厚保持均匀一致，主体壁厚设置为2mm，护目镜壁厚设置为1.5mm，不存在倒扣结构，可直接通过注塑工艺开模生产，各部件之间的装配间隙预留0.1mm的公差余量，保证实际装配时的顺畅度。护目镜与面罩主体采用一体化连接设计，减少额外的装配零件，降低生产组装成本，同时避免分体结构存在的拼接缝隙，提升整体防护密封性能。
