3M面罩适配DAR过滤器转接装置设计

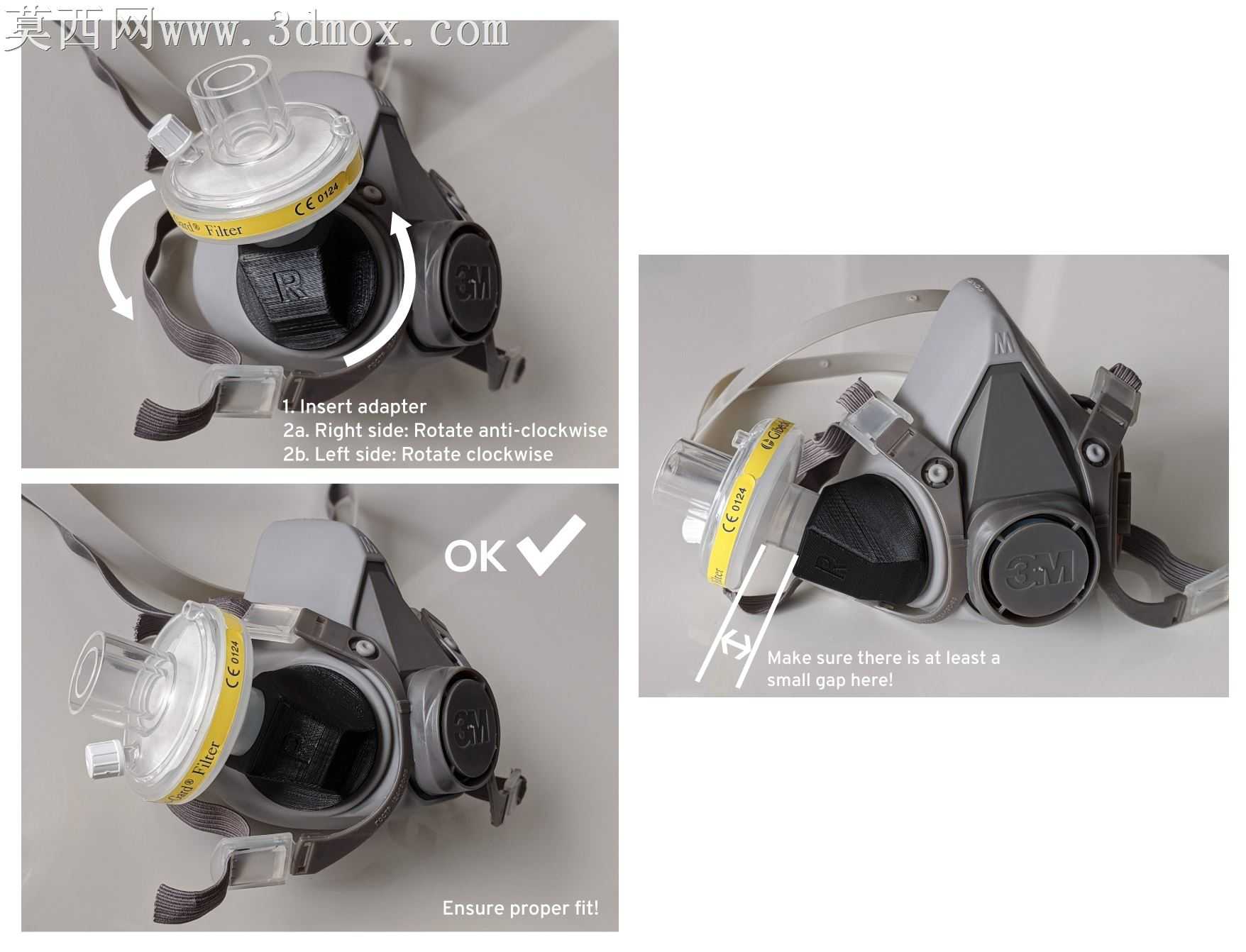

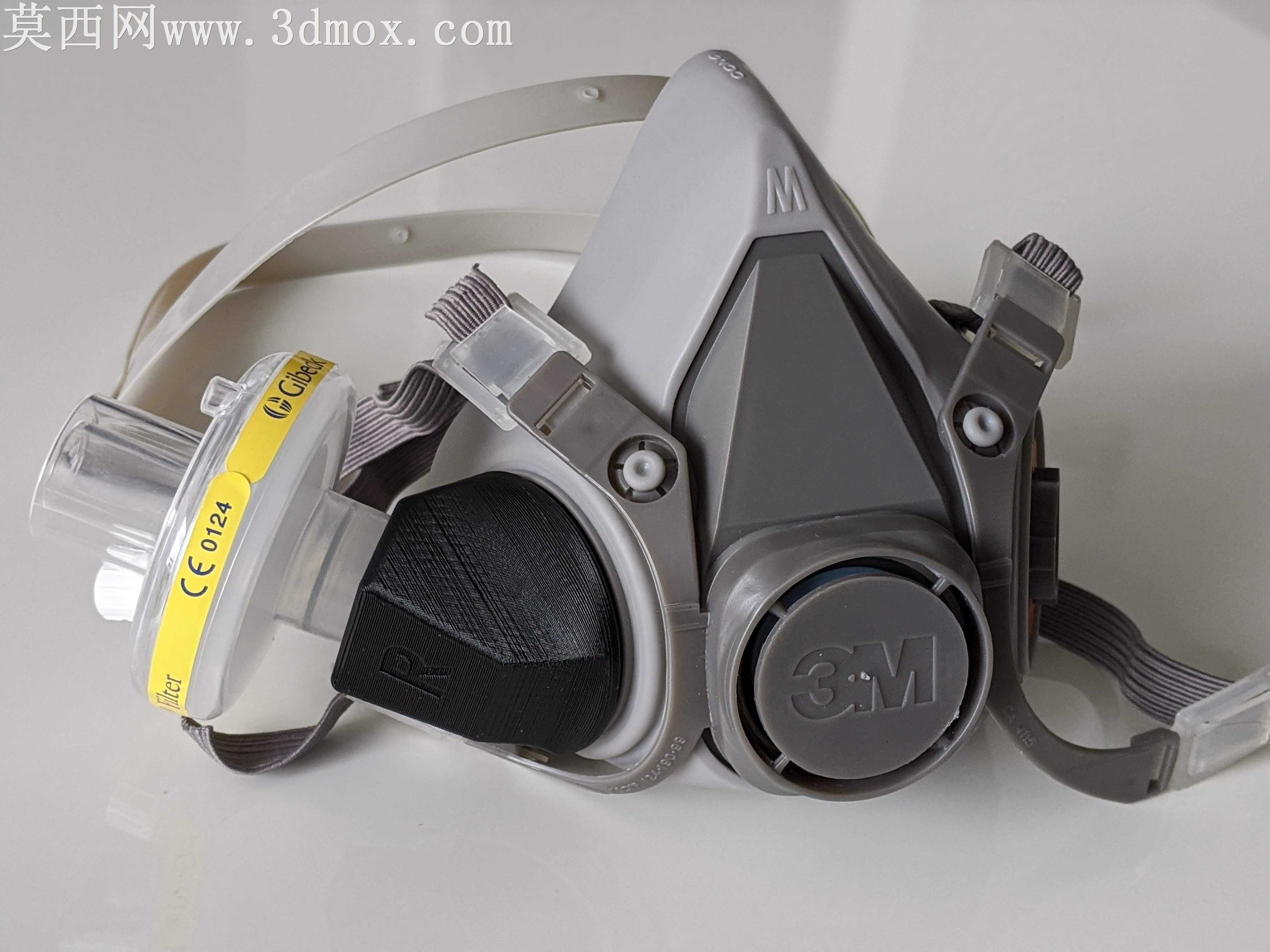

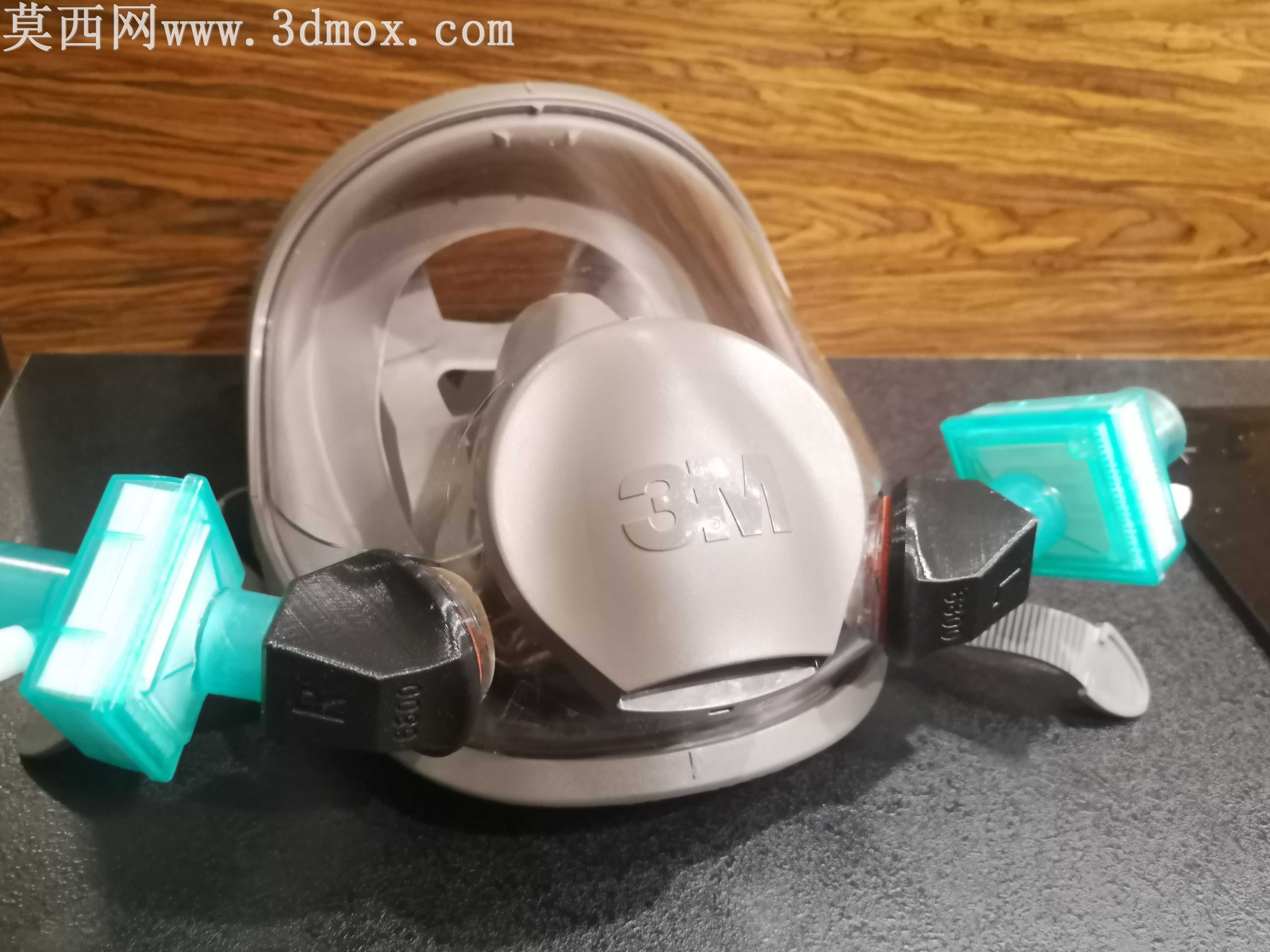

本作品为3M半面罩与DAR病毒细菌过滤器的适配转接结构，采用三维参数化建模完成整体设计，建模过程中针对不同版本3M面罩的接口尺寸做了多轮适配校准，重点优化了接口的卡扣对位结构与密封贴合面的公差匹配，确保转接件安装后无松动、无漏气隐患。建模阶段对转接件的外形做了非对称轮廓优化，摒弃了传统圆柱形转接的突兀造型，让转接件与面罩本体的过渡更自然流畅，同时在过滤器朝向的背部与侧面设置了多组定位凸点，既保证安装时的视觉对位便捷性，也避免了安装错位导致的密封失效问题。结构设计上特意将过滤器的进气口位置调整至远离佩戴者面部的侧向，既减少了呼吸时的气流直吹不适感，也拓展了面罩前方的操作空间，避免过滤器遮挡视线或干扰其他防护装备佩戴。转接件内部设计了简易的滤芯限位卡槽，可兼容单过滤器安装场景，在保证呼吸通畅的同时降低整体佩戴重量，打印适配层面设置了0.2mm层厚的通用打印公差，适配PLA、PETG等常见3D打印耗材，无需额外支撑即可完成打印成型。设计过程中针对密封性能做了专项结构强化，在面罩贴合侧设置了一圈微凸的密封压边，安装后可借助面罩本身的绑带张力实现压紧密封，同时在接口处做了防呆设计，避免用户反向安装导致的防护失效。整体结构做了壁厚均匀化处理，既保证了结构强度避免使用中断裂，也尽可能控制了整体重量，降低长时间佩戴的面部负担，所有转角位置均做了圆角过渡处理，避免尖锐棱角划伤面罩密封胶圈或是佩戴者皮肤。
