本田全地形车后制动刹车盘结构设计

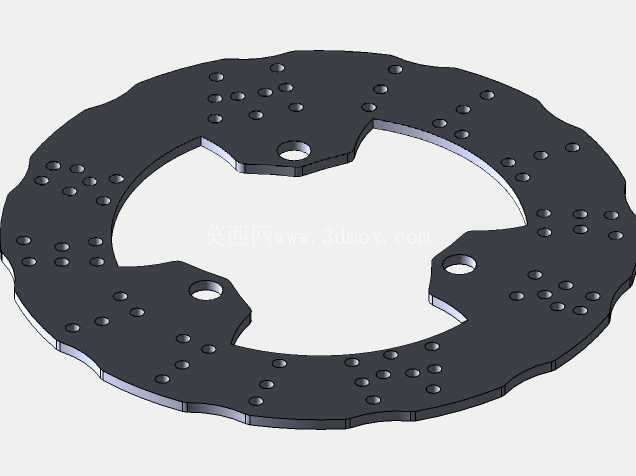

　　这款刹车盘是针对本田TRX450ER全地形车后轮制动需求开发的专用部件，适配非铺装路面骑行、越野穿越、场地竞技等多场景下的制动工况，全地形车在使用过程中经常会遇到泥沙飞溅、涉水、连续制动热负荷高的问题，原厂配套刹车盘采购成本较高，这款自制结构的刹车盘在满足制动性能要求的前提下，大幅降低了加工制作成本，适合玩家自行找激光切割厂家加工制作。从结构设计来看，盘体采用波浪形外轮廓设计，这种轮廓并非单纯的造型装饰，在制动过程中，波浪边缘可以在盘体旋转时带动周边空气形成紊流，提升散热效率，同时在涉水或者沾附泥沙时，旋转的波浪边可以借助离心力快速甩离盘面的水膜与沙粒，避免制动时出现打滑、异响的问题，延长刹车片与盘体的使用寿命。

　　盘面分布的多组圆形凹坑，是专门设计的散热与排屑结构，连续制动时盘体积聚的热量可以通过凹坑增大的散热面积快速传导到空气中，同时制动过程中刹车片磨损产生的磨屑可以暂时存留在凹坑内，避免磨屑夹在刹车片与盘面之间造成盘面异常划伤，保证制动摩擦力的稳定输出。安装定位结构采用三凸台定位孔设计，三个安装凸台沿盘体内圈均匀分布，每个凸台上加工有对应的安装通孔，与后轮轮毂的安装凸台完全匹配，安装时不需要额外制作转接法兰，直接对准孔位锁止固定螺栓即可完成装配，安装边界完全匹配原厂轮毂的安装尺寸，不需要对原车的制动卡钳位置、轮毂固定结构做任何改装，替换安装的适配性极强。

　　盘体内圈采用异形缺口设计，刚好避让轮毂中央的凸起结构，避免盘体安装后与轮毂发生运动干涉，同时内圈的异形轮廓也可以进一步提升盘体的通风散热效果，减少盘体热胀冷缩产生的形变余量，避免长时间制动后盘体翘曲造成制动抖动。从材料选择角度，这款刹车盘推荐使用不锈钢板材加工，不锈钢材料的防锈性能优异，在全地形车经常遇到的涉水、泥泞潮湿环境下不会轻易生锈，避免锈迹造成的制动摩擦力下降、盘面不平的问题，同时不锈钢的耐磨性能足够满足越野场景下的制动磨损需求，激光切割加工后只需要对盘面做简单的平面磨削处理，保证盘面的平面度公差在0.1mm以内，就可以达到稳定的制动效果，不需要复杂的热处理或者表面涂层处理，加工门槛极低，普通的激光加工门店都可以完成制作。在实际使用场景中，这款刹车盘可以承受全地形车在越野跳坡、连续下坡时的高频制动负荷，波浪形边缘的设计相比普通圆形刹车盘，在相同厚度下的抗热形变能力更强，连续制动十次以上也不会出现明显的制动踏板行程变长、制动力衰减的问题，盘面的凹坑结构在泥沙路段行驶时，不会像普通平面刹车盘那样容易被沙粒卡滞造成制动异响，日常使用的维护成本极低，每次骑行结束后只需要用高压水枪冲掉盘面附着的泥沙即可，不需要额外做防锈保养。

　　设计过程中充分考虑了加工工艺的可行性，整个盘体都是平面等厚结构，没有复杂的曲面或者异形折弯，只需要使用激光切割设备在选定厚度的不锈钢板材上一次性切割出外轮廓、安装孔、散热凹坑对应的结构，再经过简单的去毛刺、平面度校正工序就可以成品使用，不需要开模或者使用复杂的机加工设备，小批量单件加工的成本远低于原厂替换配件，非常适合个人玩家自行制作替换，也可以作为同类型全地形车刹车盘改装的参考结构，针对不同排量的全地形车，只需要等比例缩放盘体直径、调整安装孔的位置尺寸，就可以快速适配不同车型的后轮制动需求，结构的通用性拓展空间充足。
