220mm规格PSM Matic增强固定型碟刹制动盘

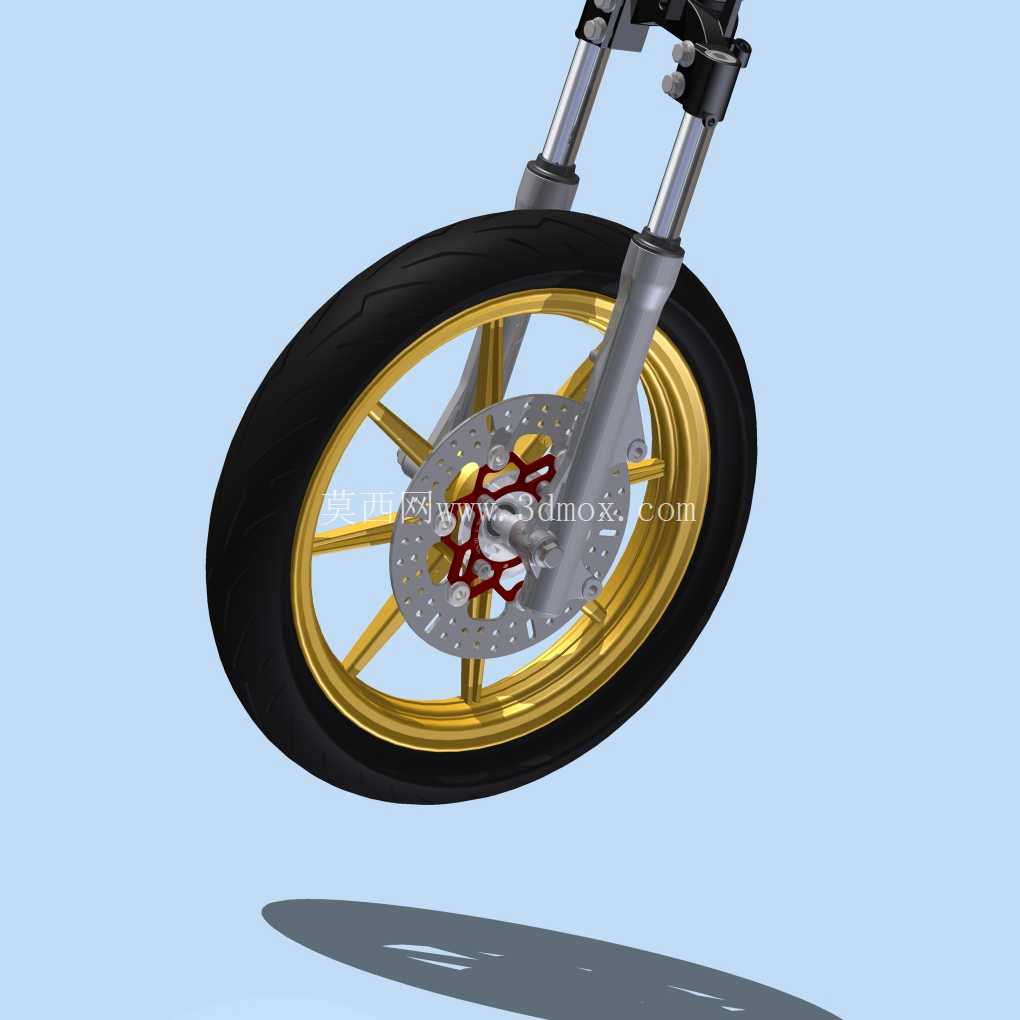

这款220mm规格的碟刹制动盘，主要适配小排量踏板摩托车的前轮制动系统，日常通勤场景下频繁启停、雨天涉水、长下坡持续制动的工况都能覆盖，相比同尺寸原厂浮动盘，增强型结构的连接部位做了刚性强化，固定型安装位的公差控制更严格，不会出现浮动盘长期使用后连接铆钉旷量的问题，适合日常代步、非激烈驾驶的民用踏板车型使用。

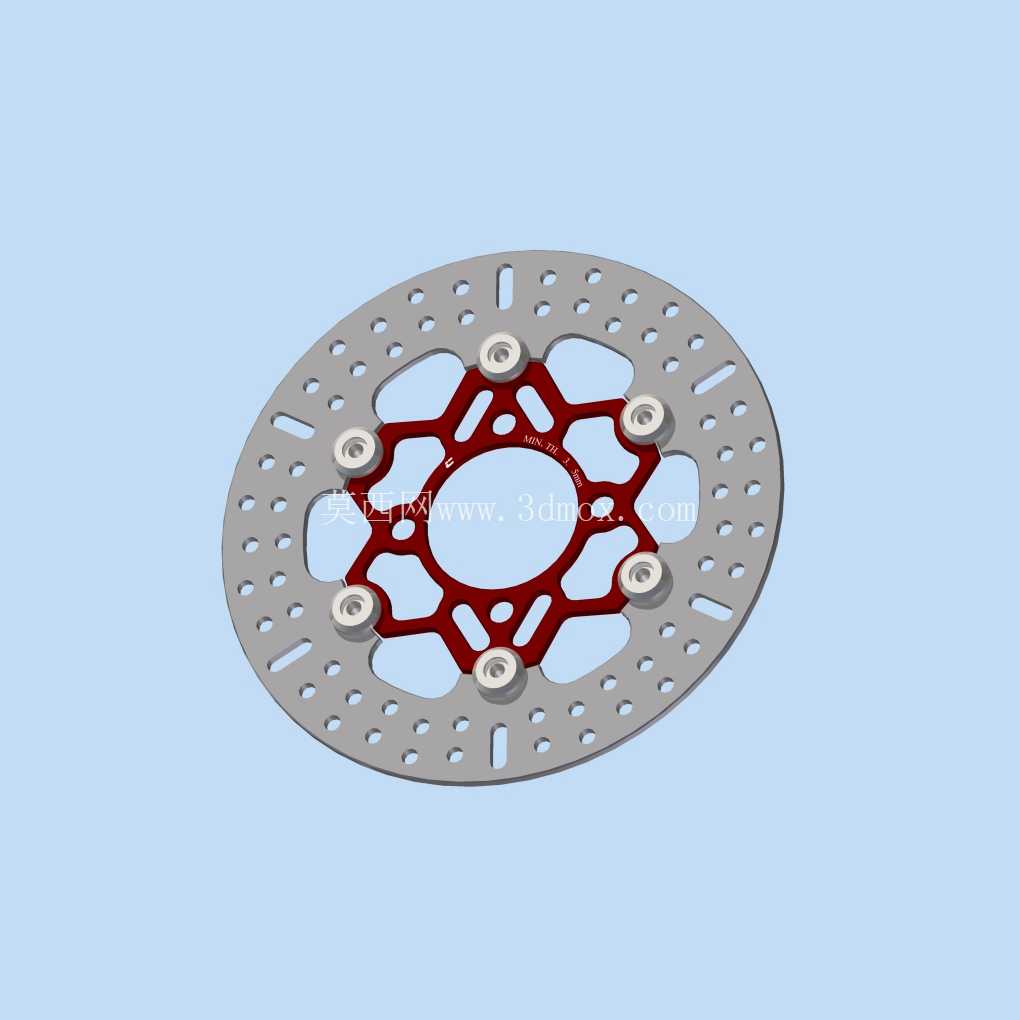

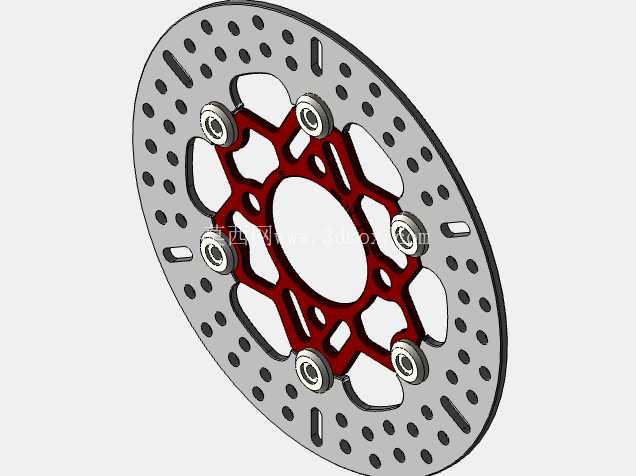

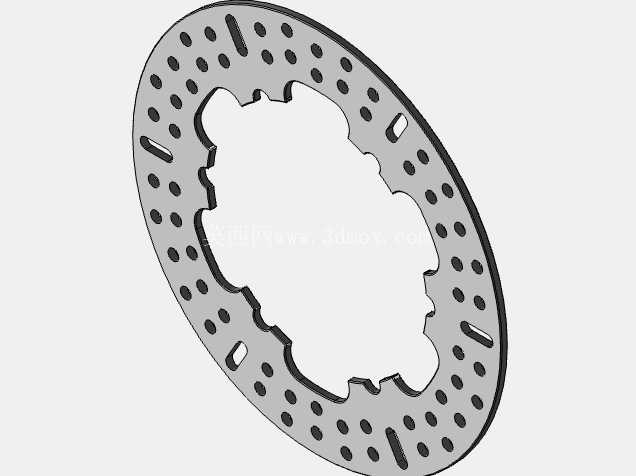

从结构设计来看，制动盘采用分体式布局，外圈是灰铸铁材质的摩擦工作环，内圈是阳极氧化红色铝合金材质的安装连接座，两者通过6颗不锈钢内六角连接铆钉完成刚性固定，没有预留浮动间隙，这种设计的优势是安装对位精度更高，制动时不会出现浮动盘的轻微撞击异响，日常维护不需要检查浮动销的磨损情况，适合民用通勤车型的低维护需求。摩擦环表面做了交错排布的圆形散热孔与长条形排屑槽，圆形散热孔沿摩擦环周向均匀分布，能在制动盘高速旋转时带动空气流经摩擦面，带走制动片与摩擦环挤压产生的热量，避免长时间制动后摩擦材料热衰减；长条形排屑槽沿径向倾斜布置，能把制动过程中摩擦片磨下来的碎屑、路面溅起的泥沙及时排出摩擦接触面，防止硬质颗粒夹在摩擦片与制动盘之间刮伤工作面，延长摩擦副的使用寿命。

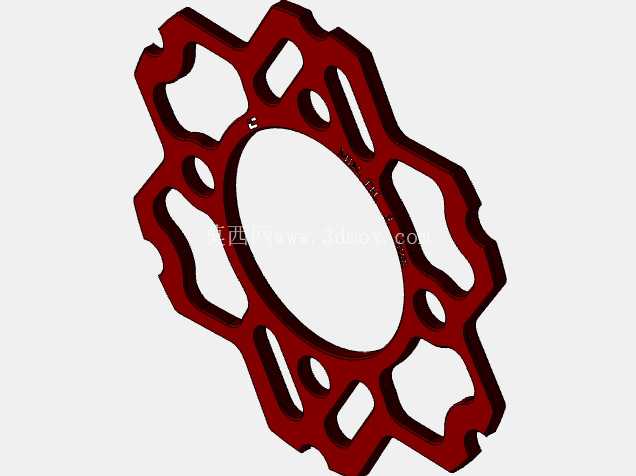

安装边界方面，这款制动盘的有效外径为220mm，内圈安装座的中心定位孔直径匹配主流踏板车型的前轮轮毂定位凸台，6个安装固定孔的节圆直径与原厂轮毂安装位完全对齐，安装时不需要对轮毂做任何改装，直接替换原厂同尺寸制动盘即可完成装配。摩擦环的厚度控制在4mm，磨损极限标识刻在摩擦环边缘，当摩擦环厚度磨损到3mm时就需要更换，避免制动盘强度不足出现开裂风险。安装座的连接部位做了镂空减重设计，在保证6个安装位连接强度的前提下，尽可能降低了非摩擦部位的重量，减少前轮的簧下质量，提升转向的灵活性。

从实际使用的功能特性来看，固定型结构的制动盘在制动初段的咬合力传递更直接，没有浮动盘的虚位行程，捏下制动拉杆的瞬间就能获得对应的制动力，适合城市通勤场景下频繁的点刹操作。增强型的连接结构在连续十次以上的全力制动测试中，连接部位没有出现形变，摩擦环的端面跳动量控制在0.05mm以内，不会出现制动踏板抖动、制动力忽大忽小的问题。摩擦面的平面度公差控制在0.02mm以内，与制动片贴合时接触面积能达到90%以上，不会出现局部偏磨的情况，能有效延长制动片的使用寿命。

设计过程中需要重点考虑的是摩擦环与安装座的热膨胀系数匹配问题，灰铸铁的热膨胀系数约为1.2e-5/℃，铝合金的热膨胀系数约为2.3e-5/℃，在制动过程中摩擦面温度最高能升到300℃以上，如果连接部位没有预留足够的热膨胀间隙，会导致摩擦环受热后出现翘曲变形，这款制动盘的连接铆钉与安装座孔之间预留了0.1mm的微小间隙，既能保证常温下的安装刚性，又能给高温下的铝合金安装座留出膨胀空间，避免热变形导致的制动抖动。摩擦环的散热孔排布经过动平衡校准，在2000rpm的最高工作转速下，剩余不平衡量控制在5g·cm以内，高速行驶时不会出现前轮抖动的问题。

日常使用中需要注意，这款制动盘适配的是对向双活塞或者单活塞浮动卡钳，卡钳的摩擦片有效摩擦半径需要与220mm外径的制动盘匹配，安装时要保证制动盘位于卡钳摩擦片的中心位置，偏差不能超过0.2mm，否则会出现摩擦片偏磨、制动拖滞的问题。更换制动盘时需要同时检查制动片的磨损情况，如果制动片已经磨损到极限位置，建议同时更换新的制动片，避免旧制动片上的硬质颗粒刮伤新制动盘的摩擦面。安装完成后需要进行多次低速制动磨合，让制动片与制动盘的摩擦面完全贴合，才能获得最佳的制动效果。
