小型台式普通卧式车床结构三维设计

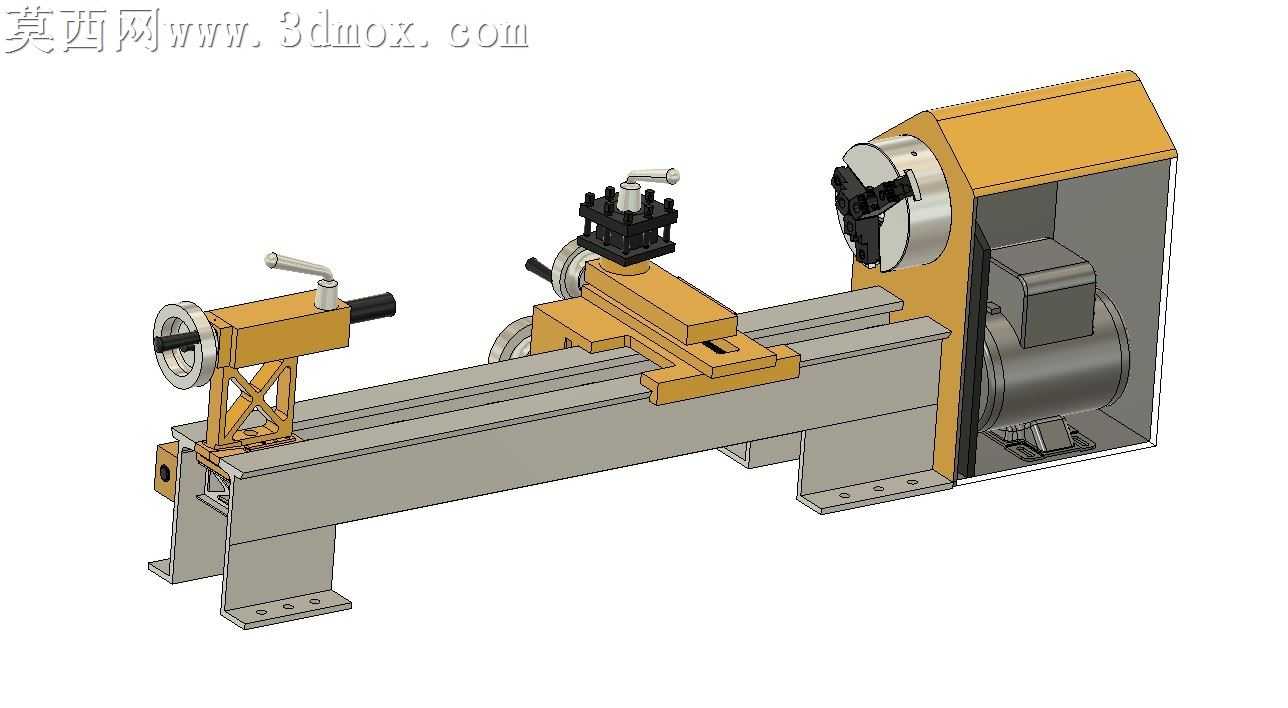

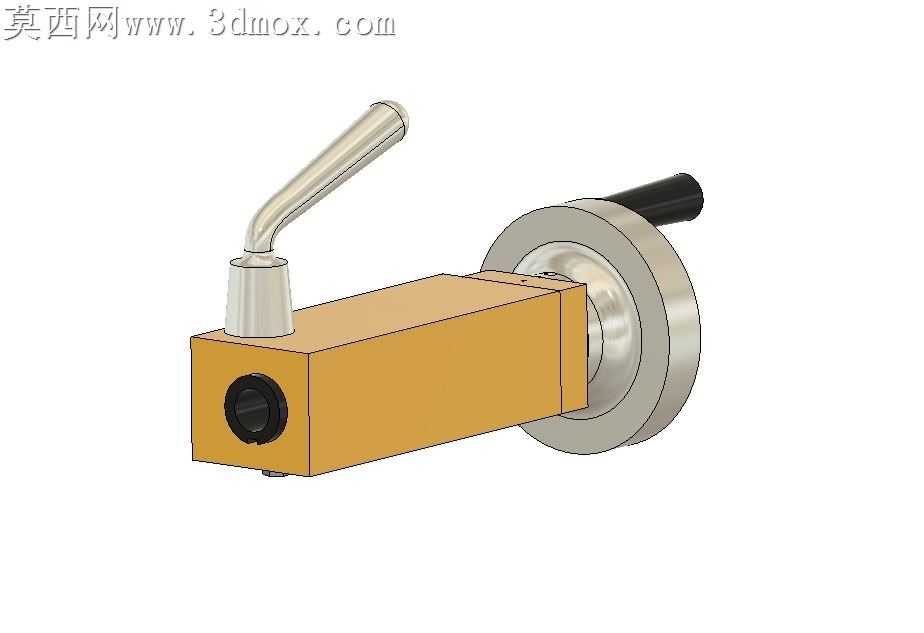

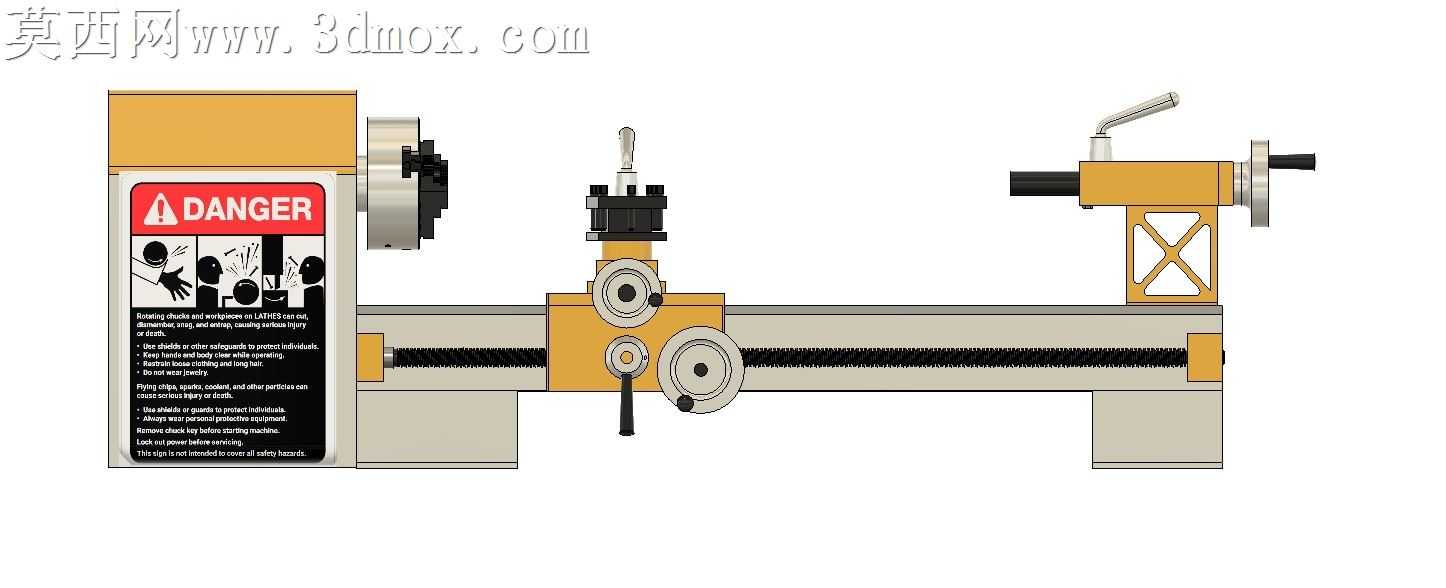

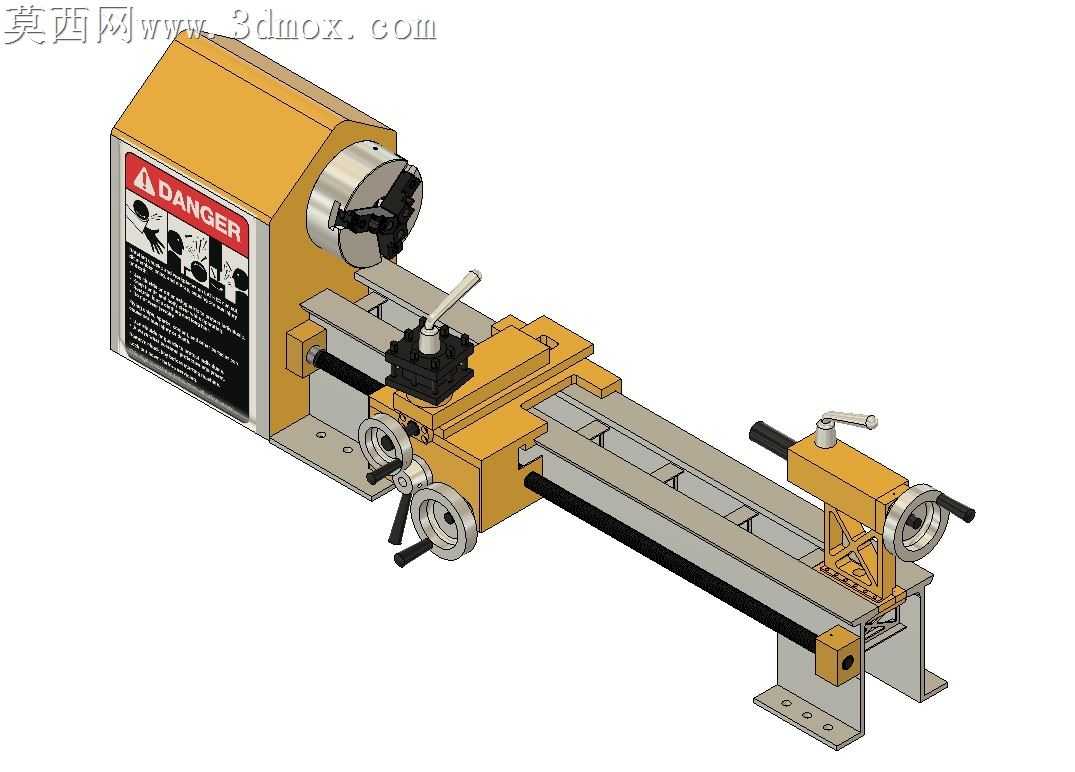

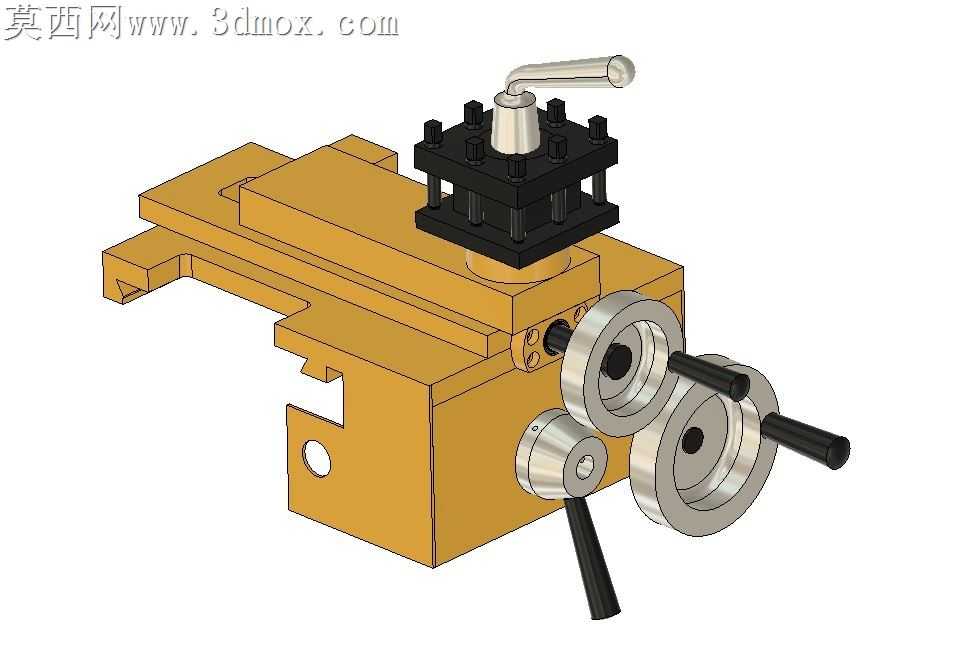

本作品为小型台式卧式车床的三维结构设计模型，整体建模围绕传统普通车床的核心功能模块展开，完整还原了台式车床的布局逻辑与核心组成结构。建模过程中优先梳理车床的运动传递逻辑，从主轴箱、床身导轨、溜板箱、刀架、尾座五大核心部件入手，逐一完成各零件的特征建模与装配约束：主轴箱部分还原了三爪卡盘的装夹结构、主轴回转支撑结构，在箱体外侧添加了符合工业安全规范的危险警示标识贴图，还原真实设备的安全提示设计；床身部分采用双导轨平行布局结构，建模时严格保证导轨的平行度约束，匹配溜板的滑动行程需求，床身底部设计有支撑脚结构，预留安装固定孔位，还原小型台式设备的安装固定特征；溜板与刀架部分完整还原了横向进给手轮、纵向进给手轮、刀架锁紧手柄、刀台换位结构，各手轮添加防滑滚花特征，操作手柄还原握持造型，装配时保留各运动部件的活动自由度约束，清晰展示进给机构的运动逻辑；尾座部分还原了尾座套筒伸缩结构、锁紧手柄、顶尖安装位，匹配车床轴类零件装夹顶持的功能需求。材质渲染方面，针对不同部件匹配对应材质属性：床身主体、箱体外壳采用暖黄色机床涂装金属材质，导轨、手轮、卡盘、顶尖等运动功能部件采用银灰色金属切削加工材质，手柄部分采用黑色哑光工程塑料材质，警示标识采用专用贴纸材质还原印刷质感，整体渲染效果贴近真实小型台式车床的视觉表现。设计思路上以还原传统车床核心功能结构为目标，作为大学项目设计重点聚焦车床核心工作原理的可视化呈现，省略部分非核心的细碎内部传动零件，突出各功能模块的位置关系与运动逻辑，模型中卡盘参考标准三爪硬爪卡盘结构进行设计，可直观展示普通车床装夹工件、进给切削、尾座顶持的完整工作状态，整体结构比例协调，各部件装配关系准确，能够清晰呈现小型卧式车床的整体构造与功能布局。
