小型台式精密车床结构三维设计

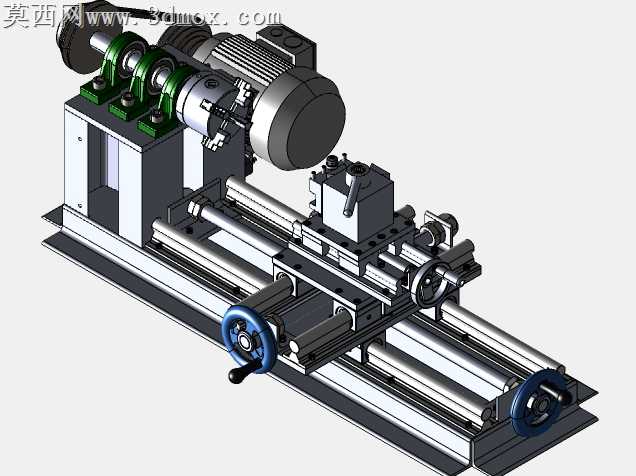

本作品为小型台式精密车床的完整三维结构设计，建模过程严格遵循机械设计规范，对车床各功能模块进行了1:1等比例还原，完整呈现了普通卧式车床的核心机械构造。建模阶段从整体布局规划入手，首先确定床身作为基准承载部件的结构形态，采用线性导轨作为进给运动的导向支撑，保证溜板部件运动的直线度与平稳性，床身主体采用箱式筋板结构设计，兼顾整体刚性与轻量化需求，建模时对导轨安装面、主轴安装基准面的形位公差关联结构做了细节还原，确保各部件装配关系符合实际机械装配逻辑。主轴箱模块完整还原了主轴传动结构，包含主轴支撑轴承组、变速传动轮系、动力输入连接结构，建模时清晰呈现了主轴的装夹机构、传动齿轮的啮合关系、电机与主轴的动力传递路径，对主轴的径向、轴向定位结构做了精细化建模，还原了实际车床主轴部件的装配层级。进给与刀架模块完整构建了横向、纵向进给的传动结构，包含进给手轮、传动丝杠、溜板拖板、四方刀架等核心部件，手轮的防滑握柄、刻度盘结构、丝杠螺母传动副、刀架的锁紧定位机构都做了细致建模，清晰展现了车床手动进给操作的机械原理，各运动部件的运动行程、限位结构都在模型中有所体现，可直观演示进给运动的工作过程。尾座模块还原了尾座套筒、锁紧手柄、顶尖安装结构，可直观呈现尾座对长轴类工件的辅助支撑功能。材质渲染阶段，对床身、溜板等铸铁部件采用哑光金属灰材质模拟铸铁喷塑外观，对导轨、丝杠、主轴等加工件采用亮面金属材质体现精加工表面质感，对电机外壳、手轮握柄等部件分别采用对应工程塑料、橡胶材质，不同材质的光影反射参数经过调试，整体渲染效果真实还原工业设备的视觉质感，各部件的装配间隙、连接紧固件都做了细节呈现，完整展现了台式车床从动力输入、主轴旋转、进给运动到工件装夹的全流程机械结构，可作为机械结构教学、小型车床改造设计的三维参考模型，清晰传递普通车床的机械设计逻辑与构造原理。
