小型DIY桌面车床结构三维设计作品

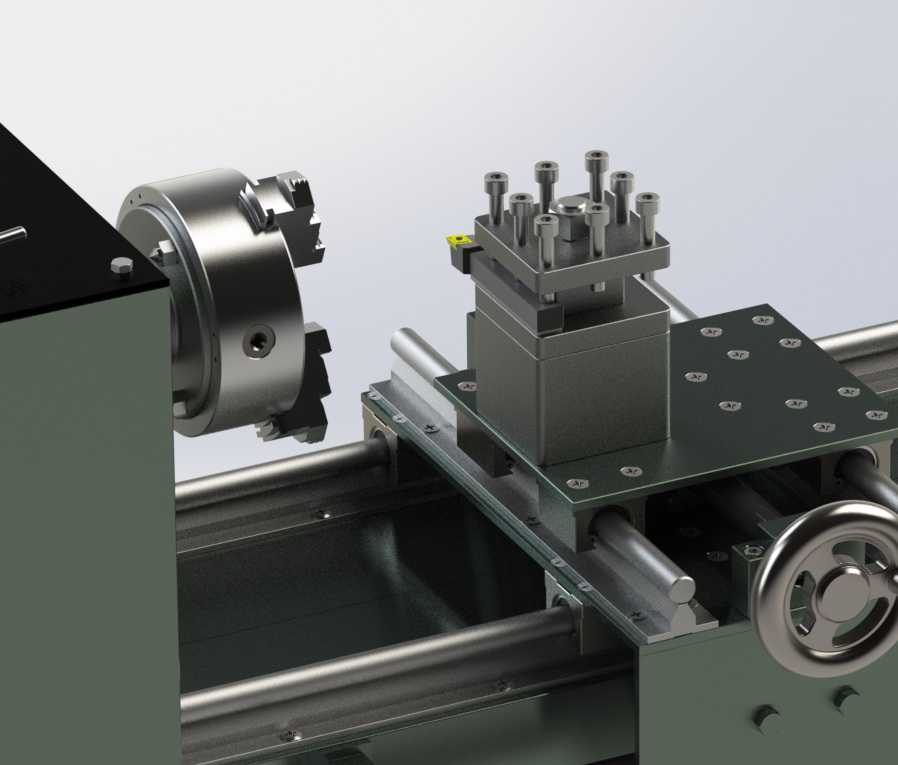

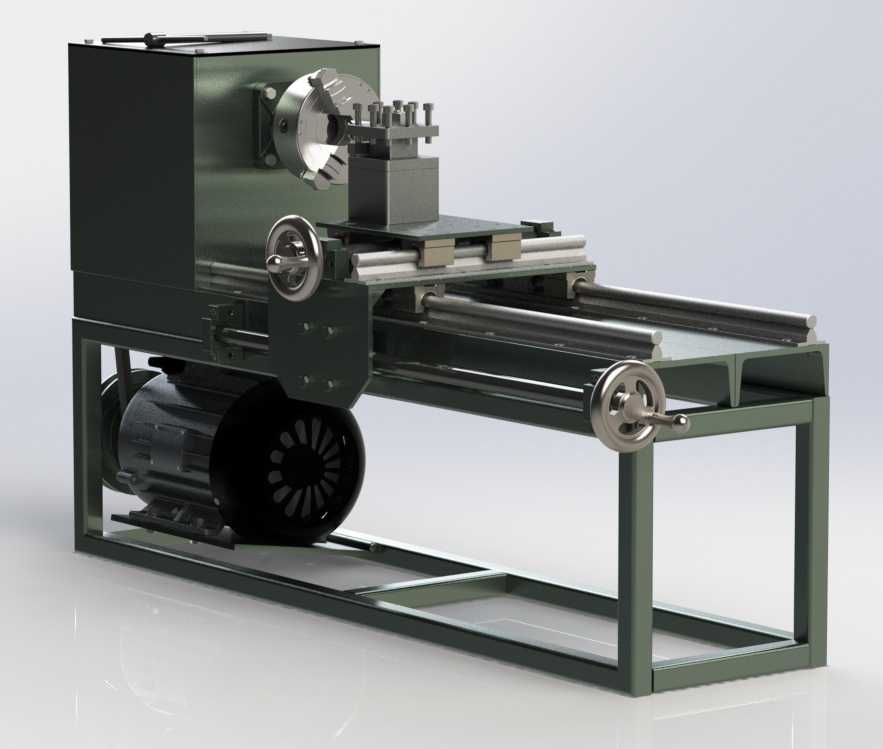

本作品为小型DIY桌面车床的三维设计成果，建模阶段以实际小型加工场景的功能需求为核心出发点，先梳理车床核心功能模块的布局逻辑，确定床头箱、主轴卡盘、进给导轨、刀架组件、手轮操作端的相对位置关系，保证各部件运动路径无干涉，操作空间符合手动加工的人体工学要求。建模过程中对每一个零部件的尺寸进行严谨匹配，主轴卡盘采用三爪自定心结构的还原设计，完整复刻卡盘爪的装夹调节结构、卡盘与主轴的连接定位端面，保证卡盘旋转的同轴度符合小型车床的加工精度要求；床身部分采用双圆柱光轴导轨搭配滑动拖板的结构，精准还原导轨的安装定位孔、拖板与导轨的配合间隙，保证拖板沿导轨轴向移动的顺滑度，避免出现卡滞或晃动的结构问题。刀架组件采用多层叠装的方形刀座设计，完整还原刀架上的刀具安装位、压紧螺栓的排布结构，可实现普通车刀的装夹固定，满足小型零件外圆、端面的切削加工需求；进给端采用手轮驱动的结构，还原手轮的轮辐造型、手轮与进给丝杠的连接结构，可通过手动旋转手轮精准控制拖板的进给距离，适配DIY场景下小批量、慢进给的精细加工需求。材质与渲染阶段，针对不同部件的实际材质属性进行参数调整，床身主体采用哑光深灰金属材质，模拟铸铁床身的厚重质感与表面磨砂处理效果；导轨光轴采用抛光金属材质，还原镀铬光轴的高反光、低粗糙度表面特性；卡盘、手轮、刀架压紧螺栓等外露金属件采用亮面金属材质，还原机加工金属零件的表面光泽；床头箱侧盖采用哑光黑色工程塑料材质，模拟电控箱体的外壳质感。渲染时采用柔和的工业产品布光方案，通过主光、辅光、轮廓光的搭配，清晰展现各部件的结构层次与装配关系，突出车床整体结构的紧凑性与实用性，完整呈现DIY小型车床的结构细节与设计完成度，可作为小型DIY加工设备制作、车床结构学习的三维参考素材。
