可替换滤芯式防护面罩三维结构设计

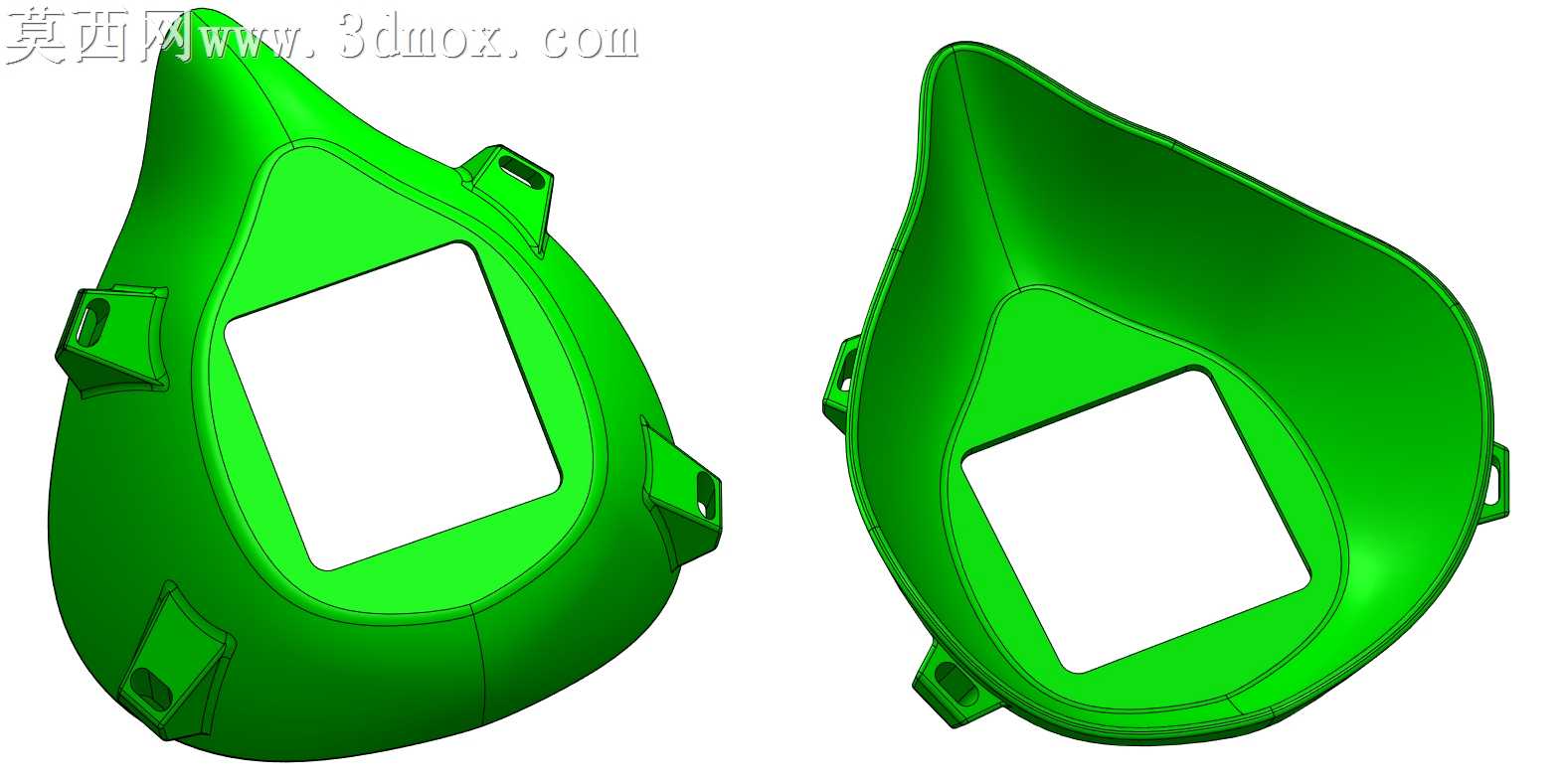

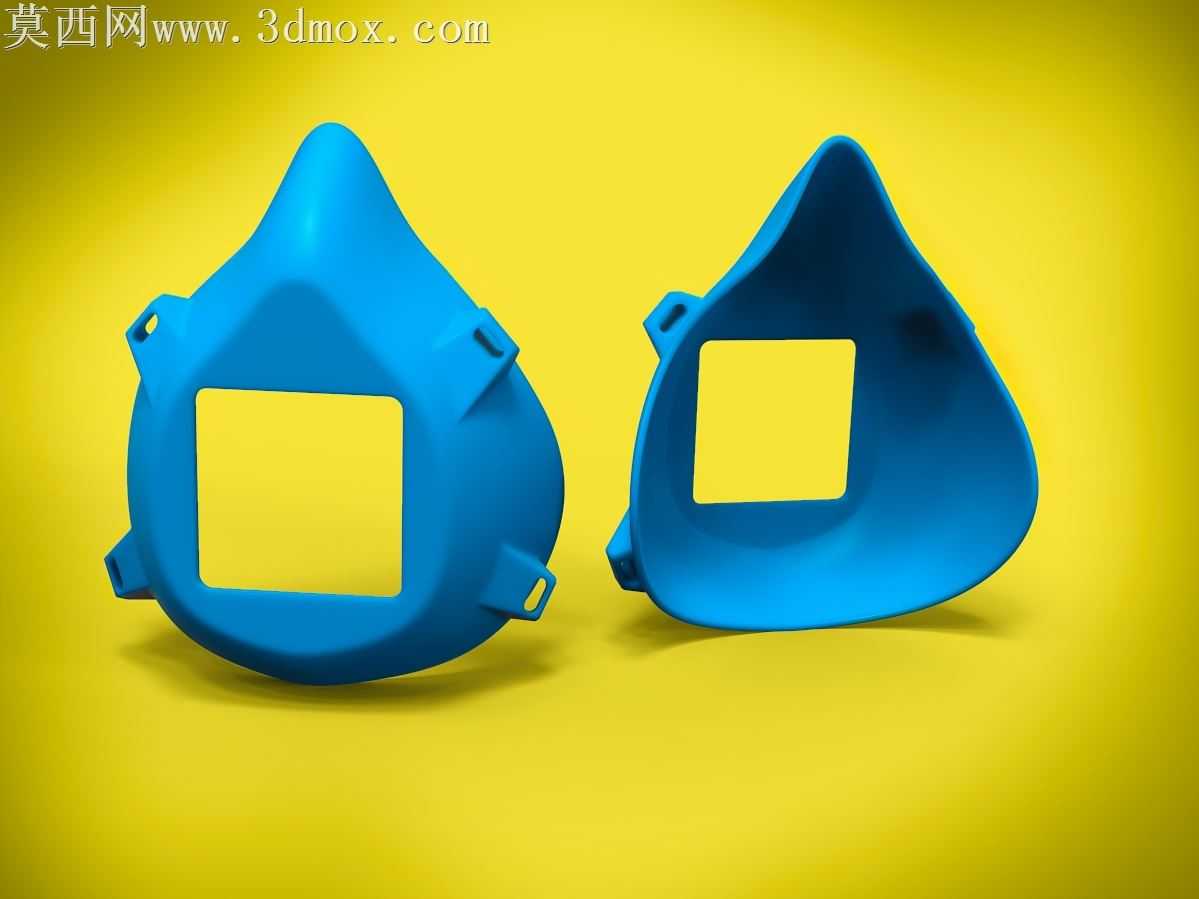

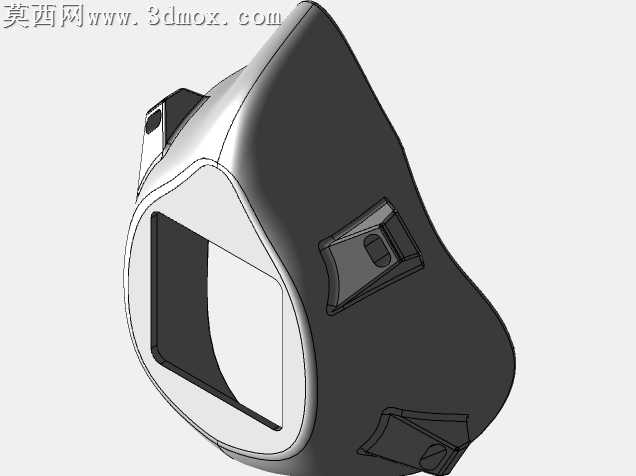

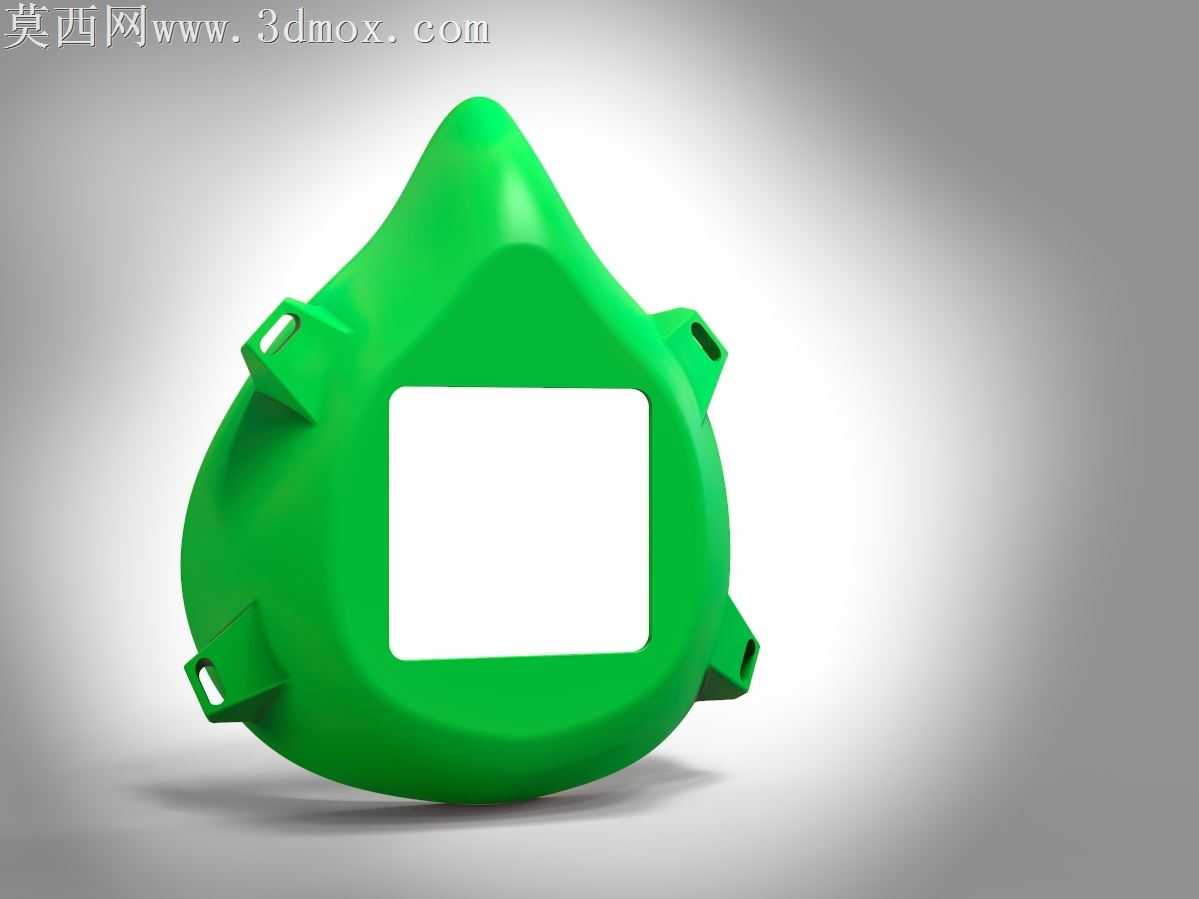

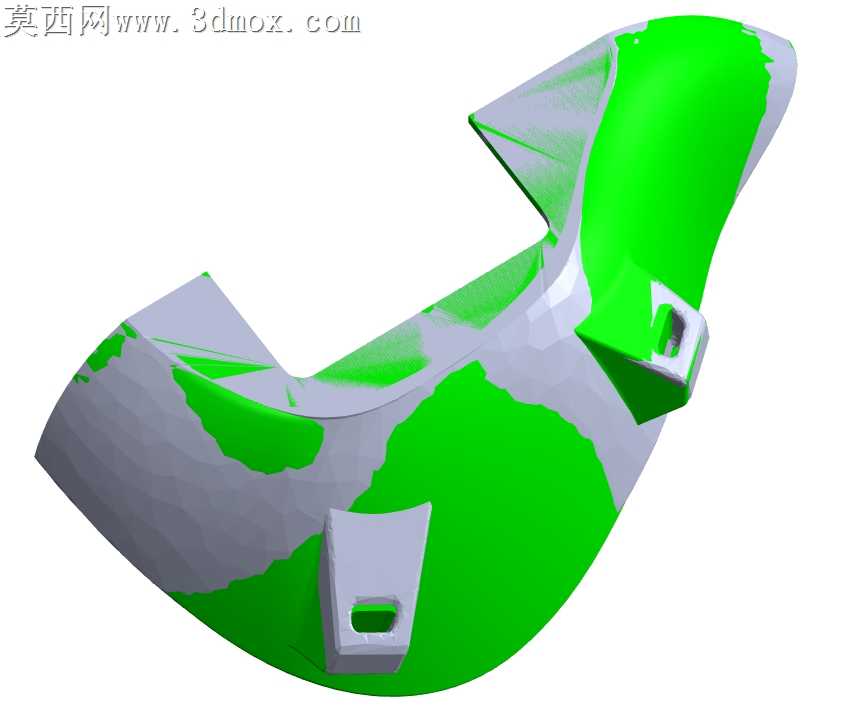

本作品为适配可替换过滤元件的防护面罩三维结构设计，建模阶段围绕面部贴合的人机工程需求展开，首先基于人体面部轮廓的曲面特征构建主体基础曲面，通过多轮曲面曲率调整，保证面罩边缘能够与面部轮廓形成良好的贴合弧度，减少佩戴时的缝隙泄露风险。主体结构采用一体化的曲面建模思路，正面预留方形的过滤元件安装位，安装位边缘做加厚止口设计，能够为过滤棉、滤毒盒等替换元件提供稳定的安装限位，同时保证装配后的密封性能。面罩主体四周分布有多个绑带固定卡扣结构，卡扣位置经过受力角度优化，能够分散绑带拉力，避免长期佩戴时局部压力过大造成的面部压痕，卡扣与主体采用一体化建模，保证结构强度的同时减少后续装配工序。材质渲染阶段，主体部分采用哑光蓝色医用级塑料材质，调整材质的粗糙度参数模拟实际注塑件的磨砂质感，避免高光反射对结构展示造成干扰，背景采用高饱和度的明黄色衬托主体，通过三点布光的渲染设置，清晰展现面罩内外侧的曲面过渡、卡扣结构细节以及安装位的厚度特征，同时呈现面罩外侧的流畅轮廓与内侧贴合面部的内凹曲面形态。设计过程中重点考虑了CAD逆向工程的适配需求，针对原始网格模型的曲面瑕疵做了重构优化，将离散的网格面片转换为连续的参数化曲面，保证模型能够直接用于后续的模具开发、结构验证环节，模型的壁厚设置均匀，符合注塑成型的工艺要求，各连接处做了圆角过渡处理，避免应力集中问题，同时预留了过滤元件的安装间隙，保证替换元件能够快速拆装，兼顾防护性能与使用便捷性。
