双球头方孔平衡手摇操作手柄

这类双球头平衡手轮多用于需要手动微调、频繁启停操作的中小型设备操作端，常见于老式印刷机械、小型机床进给调节端、试验台架的参数调节工位，相比单柄手轮，双球头的对称结构能让操作人员在摇转时受力更均衡，长时间操作也不容易出现单侧手腕发力疲劳的问题。中间的安装基座采用方孔设计，区别于圆孔带键槽的连接形式，方孔配合对应的方轴安装时不需要额外加工键槽，装配时直接套入即可传递扭矩，不会出现周向打滑的问题，适合需要快速装拆、调节行程不长的手动操作场景，安装时要注意方孔的配合公差，过松会导致摇转时存在旷量，调节精度下降，过紧则会出现装拆困难，日常维护时难以快速更换操作件。

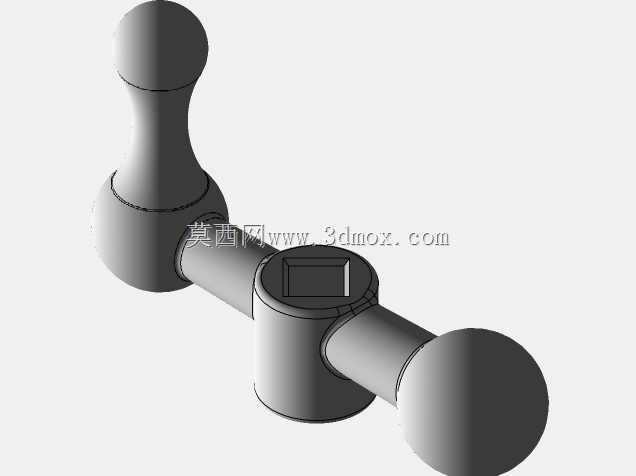

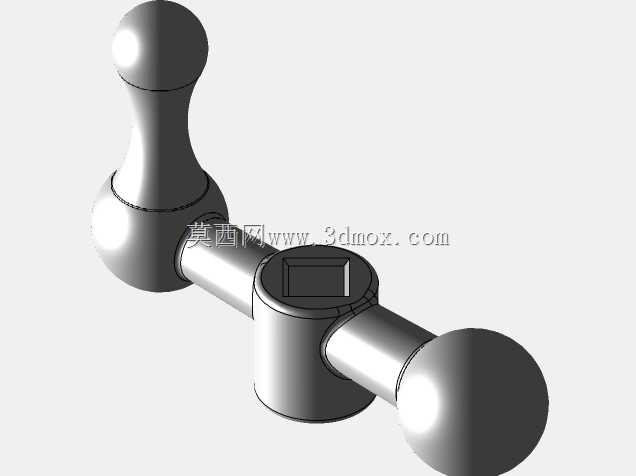

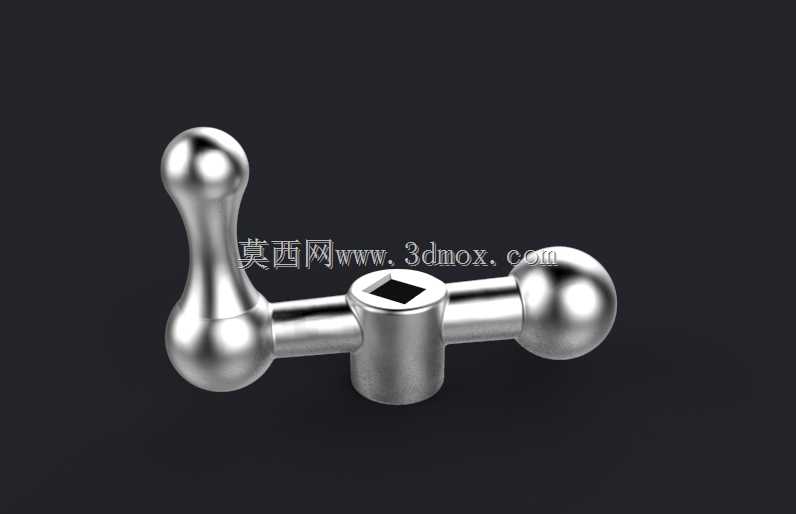

从结构设计来看，两个对称布置的球头握柄做了圆弧过渡处理，从基座延伸出的连接臂到球头位置全程无尖锐棱角，操作人员握持时手掌贴合度更好，摇转过程中不会硌手，金属材质的本体表面做了抛光处理，日常使用中不容易积留油污、切削碎屑，擦拭清洁十分方便。中间基座的高度做了针对性控制，既保证了方孔的足够配合深度，避免摇转时受力过大导致方孔变形，也不会因为基座过高导致操作时手腕碰到安装面板，预留的操作间隙刚好适配常规厚度的设备操作面板安装需求。

设计这类手轮时，首先要确认安装轴的方头尺寸，保证方孔与轴的配合间隙控制在合理范围，两个握柄的力臂长度需要匹配操作所需的扭矩，力臂过短会导致摇转时需要施加更大的握力，力臂过长则会占用过多操作空间，容易和周边的按钮、仪表产生干涉。两个球头的重量要做对称配平，摇转到任意角度都不会因为单侧偏重出现自行回转的问题，这也是平衡手轮和普通单柄手轮的核心差异，配平到位的手轮在微调进给量时，操作人员可以更精准地控制转动角度，不会因为自重偏移导致调节量超出预期。安装时基座底部要和设备面板保留微小间隙，不能完全压死在面板上，否则摇转时会出现摩擦卡顿，转动阻尼不均匀的问题，长期使用还会磨损面板表面的涂装层。
