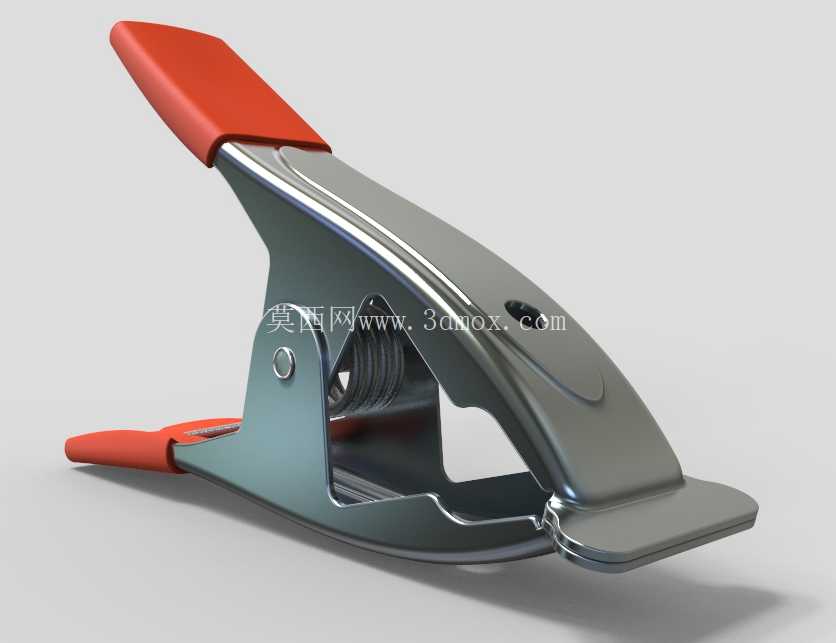

带红色防滑胶套的金属弹簧夹结构

这类弹簧夹常被一线装配工人叫做小马夹，是车间、装配工位、临时固定场景里出镜率极高的小五金件，别看结构简单，实际生产里的使用频次远超很多复杂工装。从结构设计来看，整体采用冲压钣金作为主体承载结构，铰接位置用实心铆钉做回转副，内置的扭转弹簧提供持续的夹紧预紧力，两个握持端和夹持接触端都包覆了红色软质胶套，握持端的胶套主要是提升按压开合时的手感，避免金属锐边划伤操作人员手指，同时增大按压时的摩擦力，带薄手套操作也不会打滑；夹持端的胶套一方面是避免金属夹体直接接触被夹持工件表面，防止划伤漆面、光洁加工面，另一方面胶套的静摩擦系数远高于金属，能在同等弹簧预紧力下提供更大的静摩擦力，降低夹持松脱的概率。

从实际应用场景来说，这类夹子的使用场景覆盖非常广：钣金焊接工位可以用来临时固定待焊接的薄板零件，替代部分大力钳的轻载固定需求，拆装速度比大力钳快很多；木工装配时可以用来临时夹持涂胶后的拼接木料，等待胶层固化的过程中不需要额外的复杂工装；线束加工工位可以用来临时捆扎整理多股线缆，避免线束散乱影响装配；甚至办公场景、摄影布景场景也常用来临时固定纸张、背景布这类轻薄物件，正因为适用场景太杂，很多车间的工具柜里总会备上几十个，日常损耗快，经常需要补充。

设计层面上，夹体的冲压轮廓做了多段圆弧过渡，没有突兀的直角弯折，一方面是避免冲压加工时的应力集中，提升夹体的抗疲劳寿命，毕竟这类夹子的开合频次很高，反复加载下如果有应力集中点很容易出现金属疲劳断裂；另一方面圆弧过渡的轮廓在使用时不会勾挂工作服、线缆等周边物件，提升使用安全性。扭转弹簧的参数匹配是这类夹子的设计核心，弹簧的扭矩不能太大也不能太小：扭矩过大的话，按压开合需要的握力太高，长时间频繁使用会造成操作人员手部疲劳，而且夹持力过大容易夹伤薄壁工件、软质工件；扭矩过小的话，夹持力不足，稍微受点外力就会松脱，失去固定作用。这款夹子的弹簧扭矩匹配偏向通用轻载场景，适合夹持厚度在20mm以内的物件，最大张开角度下的夹持力控制在30N左右，既能保证固定轻薄物件时不松脱，也不会因为夹持力过大压坏纸质、木质、塑料类软质工件。

安装边界和尺寸适配方面，这款夹子属于手持式无固定安装的通用夹具，不需要额外的安装座、固定螺栓，随取随用，自身的闭合状态下整体轮廓长度在110mm左右，最大张开量约35mm，铰接位置的回转间隙控制在0.1mm以内，开合过程没有明显的旷量，夹持对齐精度能满足大部分临时固定的需求。夹体的金属表面做了镀锌钝化处理，具备基础的防锈能力，在常规车间湿度环境下不会轻易生锈，适合生产现场的复杂使用环境。夹持端的接触平面做了微小的滚花纹理？不对，是胶套表面做了细微的防滑纹路，和工件接触时能进一步提升摩擦阻力，即使夹持表面略微光滑的塑料件、镀膜金属件也不容易打滑。

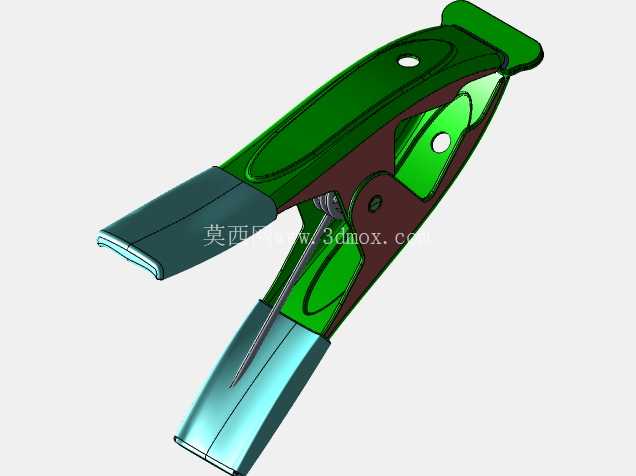

从结构建模的角度来说，这类零件的建模重点在几个部分：首先是夹体钣金件的折弯回弹补偿，实际冲压生产时，不同厚度的冷轧钢板折弯后会有不同程度的回弹，建模时需要提前预留回弹补偿量，保证折弯后的夹体轮廓和设计值一致，两个夹片的对齐度符合要求；其次是扭转弹簧的参数化建模，需要匹配铰接孔的位置、弹簧的有效圈数、臂长，保证弹簧装配后两个臂的预压角度刚好能提供设计要求的夹紧力，同时弹簧在开合过程中不会和夹体内壁发生干涉；最后是胶套的包覆建模，软胶套和金属基体的贴合面需要做完全的贴合处理，不能出现缝隙或者穿透，胶套的边缘做圆角过渡，避免使用时胶套边缘被剐蹭翻起。

实际使用中很多人会忽略这类小夹子的维护，其实铰接位置的铆钉如果出现松动，会导致两个夹片错位，夹持时接触面积变小，夹紧力大幅下降，这时候只需要用冲子把铆钉重新铆紧就能恢复性能；如果弹簧出现疲劳断裂，也可以单独更换同规格的扭转弹簧，不需要整体报废，整体的维护成本很低。和常见的长尾夹相比，这款金属弹簧夹的夹持力更大，耐用性更强，适合工业场景的反复使用，而普通长尾夹更多是办公场景使用，夹持力和耐用度都达不到生产现场的要求；和重型G字夹相比，这款夹子的开合速度更快，单手就能操作，适合需要频繁拆装的临时固定场景，缺点是夹持行程小，夹紧力不如G字夹，不适合重载固定需求。
