自行车传动系统前置链轮结构设计

在两轮代步工具的传动链路里，前置链轮是动力输入的核心承接部件，骑行者施加在脚踏上的扭矩，会通过曲柄直接传递到这个链轮上，再通过链条将动力输送至后轮飞轮，最终驱动车辆前进。日常通勤、山地越野、公路竞速等不同骑行场景下，前置链轮的齿形、开孔结构、安装尺寸都需要匹配对应车型的使用需求，比如通勤车型侧重传动稳定性与耐用性，竞速车型会在结构强度达标的前提下尽可能做轻量化开孔设计，降低骑行过程中的动力损耗。

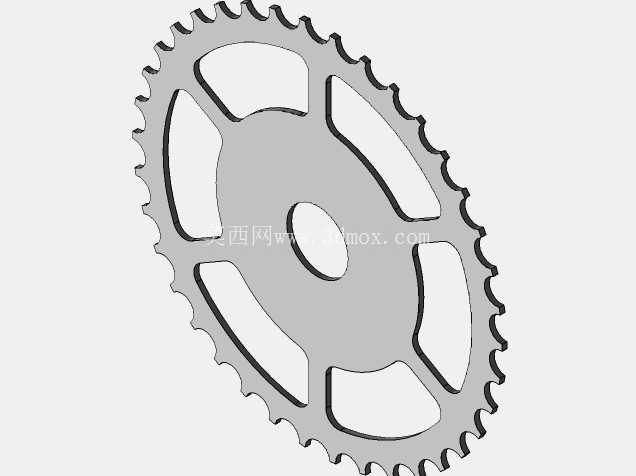

从结构设计逻辑来看，这个前置链轮的齿形采用了标准滚子链匹配轮廓，每一个齿的齿廓都经过修形处理，能够保证链条在啮合、脱离过程中不会出现卡滞、跳齿的问题，即使在骑行者瞬间施加较大踩踏扭矩的工况下，链条与齿面的接触应力也能均匀分布，避免局部应力集中导致的齿面磨损或者断齿问题。链轮中心的安装孔采用了与曲柄轴匹配的异形定位结构，而非简单的圆孔设计，这种结构能够保证链轮与曲柄装配后不会出现相对转动，扭矩传递过程中没有旷量，同时中心孔周边的实体区域做了加厚处理，因为这个区域是整个链轮受力最集中的位置，加厚设计可以提升整体的抗扭强度，避免大扭矩输入下出现中心孔开裂的失效问题。

链轮盘面的六个异形镂空开孔，并非单纯为了视觉美观设计，每一个开孔的轮廓都避开了盘面的应力传递路径，在去除多余材料降低整体重量的同时，不会破坏链轮整体的结构刚性。镂空区域的边缘都做了圆弧过渡处理，没有尖锐的直角结构，避免冲压或者机加工过程中出现应力集中点，同时也能减少骑行过程中泥污、杂物在盘面的附着，降低清洁维护的难度。链轮的外缘齿圈部分厚度略大于盘面厚度，这个设计是为了提升齿部的耐磨性能，因为链条与齿面的接触属于长期往复摩擦工况，适当增加齿部厚度可以延长零件的使用寿命，同时齿部的端面都做了倒角处理，方便链条在变速过程中顺利啮合到对应齿位，不会出现剐蹭链条侧片的问题。

从安装边界尺寸来看，这款链轮的齿顶圆直径适配常规城市通勤自行车的曲柄安装间距，装配后链轮与车架后平叉、前拨链器之间预留了足够的安全间隙，不会在踩踏转动过程中出现剐蹭车架部件的问题。链轮的安装孔位尺寸与通用方孔曲柄、花键曲柄的匹配度较高，不需要额外做改装就可以直接替换同规格的原厂链轮，维修替换的适配性较强。在实际使用过程中，这个链轮的齿距精度控制在标准公差范围内，能够保证链条传动过程中的平稳性，不会因为齿距偏差导致链条出现异常抖动、异响的问题，即使在长期使用出现一定磨损后，也能维持稳定的传动效率，不会过早出现跳齿、掉链的故障。

针对日常使用中的常见失效形式，这款链轮的结构设计也做了对应的优化，比如齿根位置做了圆弧过渡，降低齿根的弯曲应力，避免大扭矩踩踏下出现断齿问题；盘面的镂空结构在减重的同时，也能让骑行过程中溅到盘面上的雨水、泥污快速脱落，减少齿面与链条之间的磨粒磨损，延长传动系统整体的维护周期。对于三维建模从业者来说，这类链轮的建模过程需要重点关注齿形轮廓的参数化设计，保证每一个齿的轮廓精度一致，同时中心安装孔的定位基准要与齿圈的回转中心完全重合，避免装配后出现链轮偏心转动的问题，偏心问题会导致链条传动过程中松紧度周期性变化，不仅会提升骑行时的阻力，还会加速链条与飞轮的磨损。在建模过程中，镂空结构的轮廓绘制需要结合有限元受力分析的结果，避开应力集中的传力路径，不能单纯为了减重而过度削减结构材料，否则会导致链轮在大扭矩工况下出现盘面变形甚至断裂的问题。
