自行车传动系统后链轮结构设计

在两轮代步与运动骑行装备的传动链路里，后链轮是直接衔接飞轮组与后轮花鼓的核心受力零件，日常通勤代步车、山地越野车型、公路竞速车型的传动调校，都绕不开这个零件的参数匹配。不同于前牙盘的大扭矩输入特性，后齿轮直接承接链条传递的动力，将踩踏扭矩转化为后轮的旋转驱动力，它的齿形轮廓、安装定位尺寸、齿距精度，直接决定了传动过程的顺畅度、链条啮合的磨损速率，以及不同踏频下的动力传递效率。

做这个零件的三维结构设计时，首先要卡准的是链条啮合的边界参数，常规单速自行车配套的1/2英寸×1/8英寸规格链条，对应的齿距要严格匹配12.7mm的节距要求，齿尖的倒角设计不能随意做——如果倒角角度过小，链条在颠簸路况下跳齿的概率会大幅提升，要是倒角过度，又会出现啮合间隙过大、传动异响的问题。齿廓的曲线段要顺着链条外链板的摆动轨迹做修形，保证链条在斜拉（比如后轮小幅偏摆、车架公差累积的状态下）也能平稳贴合齿面，不会出现卡链、掉链的情况。

从安装边界来看，这个零件的中心安装孔是和后轮花鼓的定位轴径配合的，孔的公差带要选过渡配合，既不能太松导致骑行过程中链轮径向窜动，也不能过紧造成装配时压装困难、拆卸维护费力。中心孔周边的凸台结构是做应力分散用的：链轮在传递大扭矩（比如爬坡发力、突然起步踩踏）的时候，应力会集中在中心孔的边缘位置，如果没有凸台做厚度补强，长期交变载荷下很容易出现孔位开裂、齿形变形的问题。凸台的高度要和花鼓的安装位深度匹配，保证装配后链轮的端面跳动量控制在0.2mm以内，不然旋转过程中会持续拉扯链条，加剧链条和齿面的偏磨。

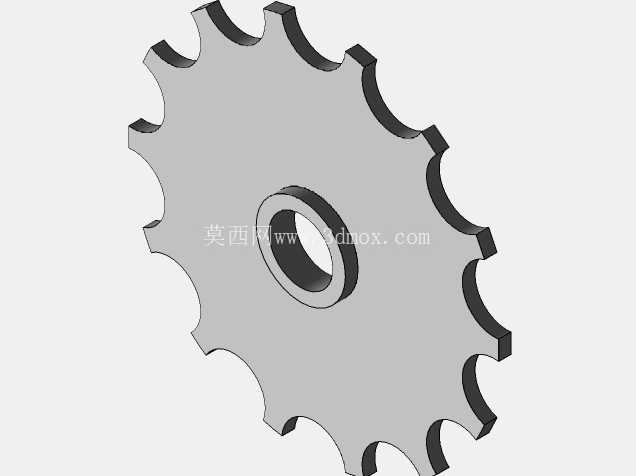

齿的数量选择直接关联整车的传动比，这个14齿的单速后链轮，搭配常规44齿的前牙盘，传动比大概在3.14左右，适合城市平坦路面的通勤使用，既不会因为传动比过大导致起步踩踏费力，也不会因为传动比过小让高速骑行时踏频过高、白白消耗体力。每个齿的厚度要和链条内节的内宽匹配，齿面的粗糙度要控制在合理范围，太粗糙会加快链条滚子的磨损，太光滑又会增加不必要的加工成本，对于民用通勤车型来说，冲压成型后做简单的去毛刺处理就能满足使用要求。

实际应用场景里，这个零件还要考虑户外使用的耐候性，毕竟自行车长期暴露在室外，雨水、路面扬尘都会附着在齿面和链条的啮合位置，所以设计时齿根的位置要留足够的排屑间隙，不然泥沙卡在齿根里，会快速磨坏链条和齿形。另外链轮的整体厚度不能超过花鼓安装位的预留空间，不然装配后会蹭到车架后叉的叉腿，或者和飞轮的其他档位发生干涉，做三维建模的时候，要把周边的装配间隙都预留出来，单侧至少留1.5mm的安全间隙，抵消车架焊接公差、花鼓装配公差带来的位置偏差。

很多新手做这类传动零件设计时，容易只盯着齿形的几何参数，忽略实际使用中的受力状态：比如骑行过程中紧急制动后再突然发力，链轮承受的瞬时扭矩是正常骑行的2-3倍，这时候除了中心孔的补强，齿根的圆角也不能省，直角的齿根会产生严重的应力集中，几次大扭矩冲击就可能出现断齿的问题。还有齿尖的朝向，要顺着链条的运动方向做微小的偏角修形，让链条在啮入的时候能顺滑滑入齿槽，而不是硬撞在齿尖上产生异响和磨损。

从装配维护的角度看，这个链轮的结构没有多余的复杂特征，不管是工厂批量冲压生产，还是后期骑行者自己更换维护，都不需要特殊的专用工具，只要对准花鼓的定位卡槽，拧紧固定锁片就能完成安装，这种简洁的结构设计也降低了零件的生产成本，让民用通勤车的配件更换成本控制在很低的水平。同时零件的轻量化设计也很重要，在保证结构强度的前提下，非受力区域可以做适当的减薄处理，减少后轮的旋转惯量，让骑行起步时更轻快，不过减重的前提是不能破坏齿根和中心安装位的结构强度，不能为了轻量化牺牲零件的使用寿命。
