适配3M6000系列呼吸器转接适配器

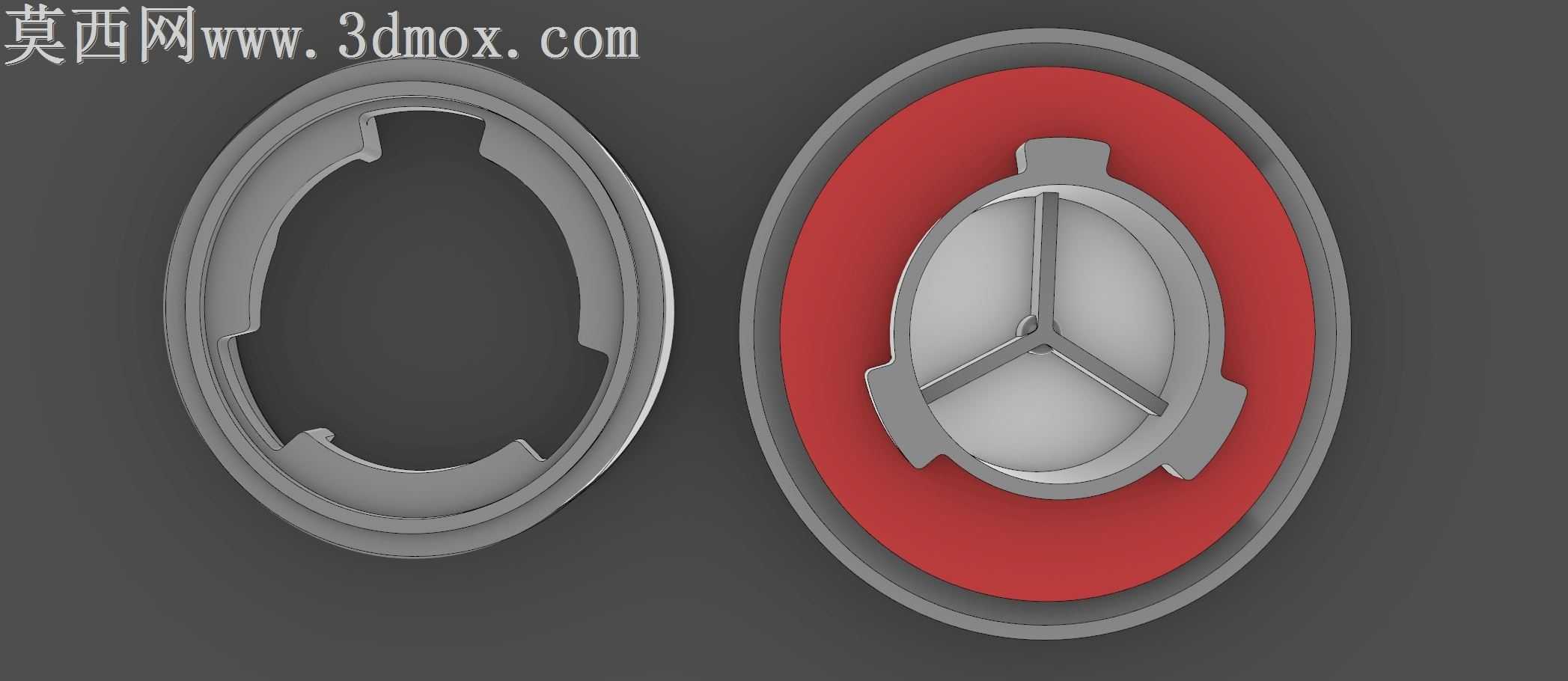

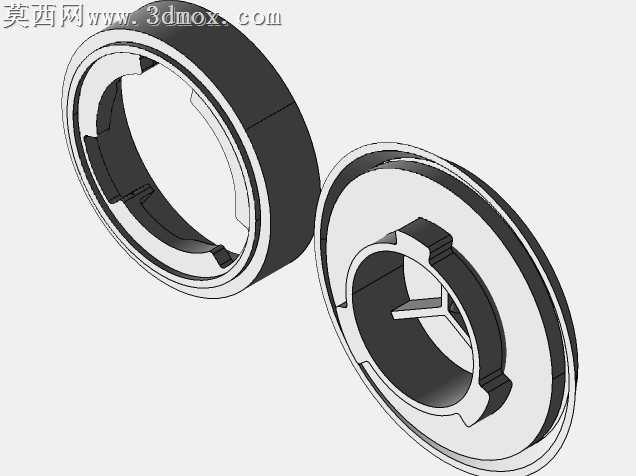

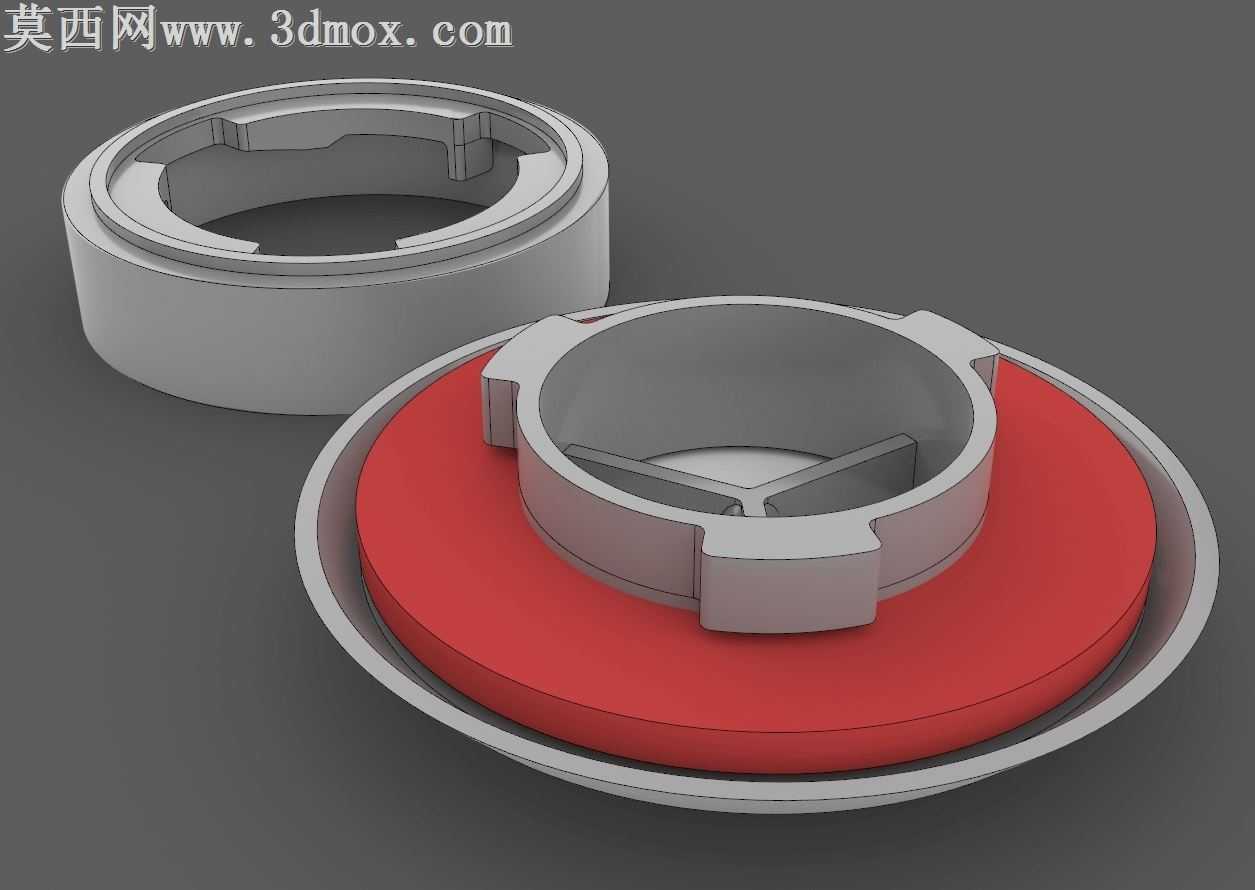

本作品为呼吸器适配转接结构，采用三维参数化建模方式完成全细节构建，建模过程中严格遵循3M6000系列呼吸器的接口装配公差要求，对卡扣定位结构、密封贴合面、滤棉承托区域做了精准的尺寸校准，所有倒角、拔模斜度均按照3D打印成型工艺要求设置，避免打印过程中出现支撑难去除、装配卡滞的问题。模型整体采用分层结构设计，上部为与呼吸器主机对接的快装卡扣环，环体上均匀分布三个定位凸耳，凸耳的卡扣角度、限位台阶深度完全匹配原装接口的锁紧行程，确保安装后不会出现松脱、漏气的问题；下部为环形滤棉承托槽，槽体内侧设置径向支撑筋，既可以承托过滤棉避免受压变形，又能保证呼吸气流的顺畅通过，承托槽与上部卡扣环之间设置整圈密封压边，压边的平面度控制在0.1mm以内，装配后可压紧滤棉边缘实现可靠密封。渲染阶段采用哑光工程塑料材质表现适配器主体，还原PP材质的细腻磨砂质感，滤棉部分采用高饱和度哑光红色材质，与灰色主体形成清晰的视觉区分，场景搭建采用柔和的三点布光，主光从侧上方打亮模型的结构轮廓，辅光弱化暗部阴影，补光勾勒边缘细节，清晰展现卡扣结构、承托槽、支撑筋的所有细节特征。设计过程中经过多轮迭代优化，最初版本的卡扣凸耳厚度偏薄，3D打印后容易出现断裂问题，后续调整了凸耳的根部圆角，增加了1.2mm的壁厚，同时优化了承托槽的深度，确保不同厚度的第三方滤棉都能被可靠压紧；密封面的设计经过多次调整，将原本的平面密封改为微凸的线接触密封结构，进一步提升装配后的密封性能，无需额外加装密封圈即可达到良好的气密效果。模型完成后经过实际3D打印制作，在3M6000系列呼吸器上完成了多轮实装测试，卡扣插拔顺畅、锁紧到位后无晃动，呼吸过程中没有明显漏气感，滤棉更换操作便捷，可兼容市面上多数同规格圆形过滤棉，能够满足日常防护的改装使用需求。
