适配N95护垫的3M呼吸器转接配件

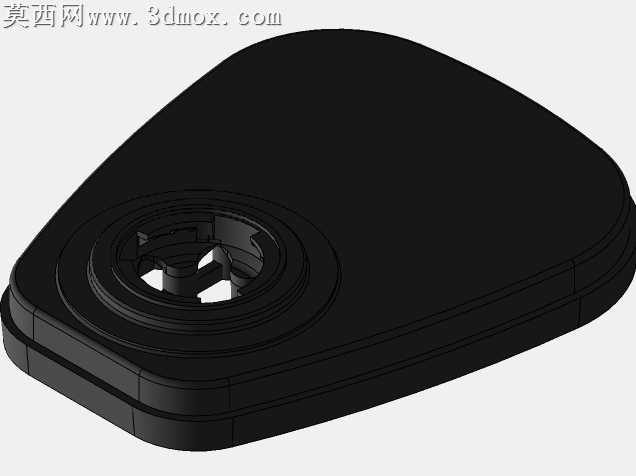

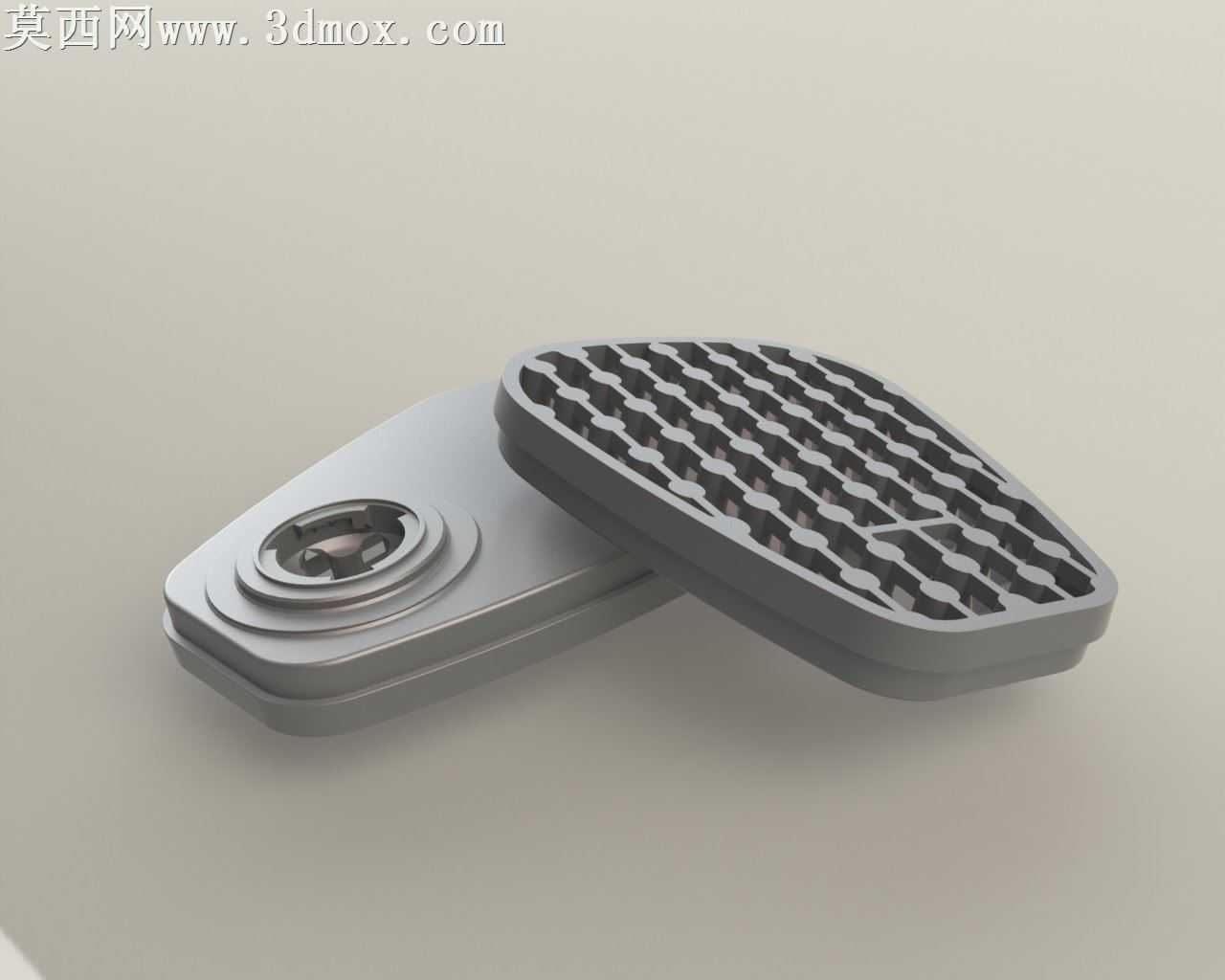

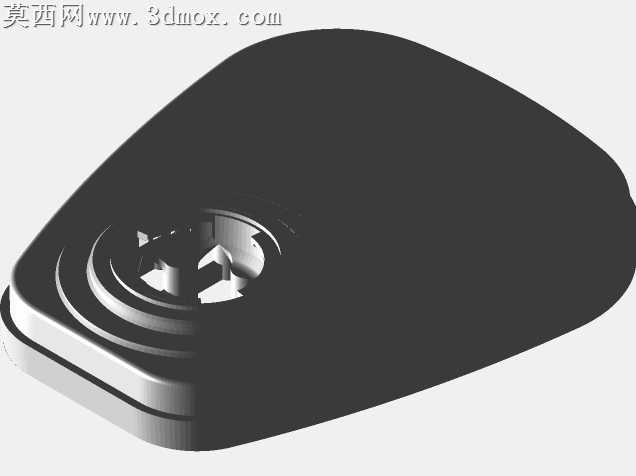

本模型为适配3M呼吸器与N95护垫的转接适配器，采用三维参数化建模方式完成全结构设计，建模过程中优先保障装配适配精度，针对3M PN:5N11 N95滤棉的安装轮廓做了精准的公差预留，同时兼容裁切为对应轮廓的替代护垫安装需求。模型主体分为基座与滤棉承托盖两个核心部件，基座部分设计有与呼吸器主体匹配的快接卡扣结构，卡扣处做了圆角过渡处理，既保证安装时的卡合紧密度，也避免尖锐棱边造成的装配划伤；承托盖表面采用矩阵式蜂窝镂空结构设计，在保证结构强度的前提下最大化提升透气面积，镂空孔位做了等距排布，边缘做0.2mm的倒角处理，避免滤棉长期受压出现破损。材质设定上，适配FDM熔融沉积成型的3D打印工艺需求，主体选用哑光医用级PLA材质参数，表面粗糙度设置为Ra6.3，既满足打印后的免打磨使用需求，也符合防疫配件的卫生接触要求；渲染阶段采用柔和的漫反射打光方案，重点突出卡扣结构与蜂窝承托面的细节，材质反射率设置为15%，还原塑料配件的真实哑光质感。设计思路上优先考虑民用应急制作的可行性，整体壁厚统一设置为2mm，无悬空角度大于45度的结构，无需额外支撑即可完成桌面级3D打印，打印填充率设置为100%即可满足结构强度要求，同时模型做了壁厚均匀性校验，避免打印过程中出现翘边、填充不均的问题。两个部件的配合面做了0.15mm的间隙预留，既保证安装后的密封性，也可实现无工具快速拆装更换滤棉，承托盖的边缘做了一圈凸起的压边结构，安装后可压紧滤棉边缘，避免使用过程中出现未经过滤的空气侧漏问题。模型所有棱边均做了R0.3以上的圆角处理，无应力集中结构，长期使用不易出现断裂问题，接口处的密封槽结构可适配薄橡胶圈加装，进一步提升高风险场景下的密封防护性能。
