膨润土收集储运系统三维设计方案

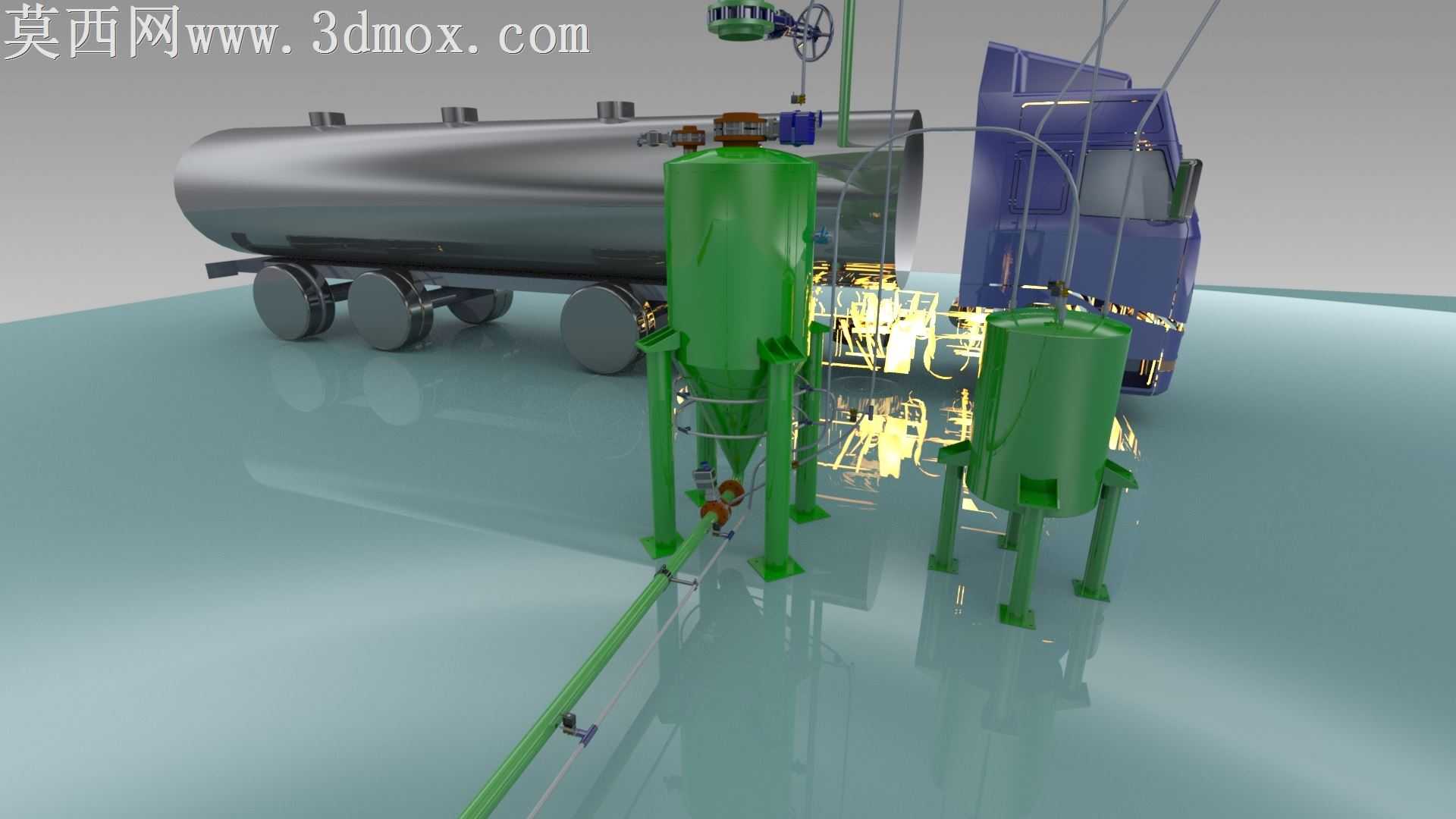

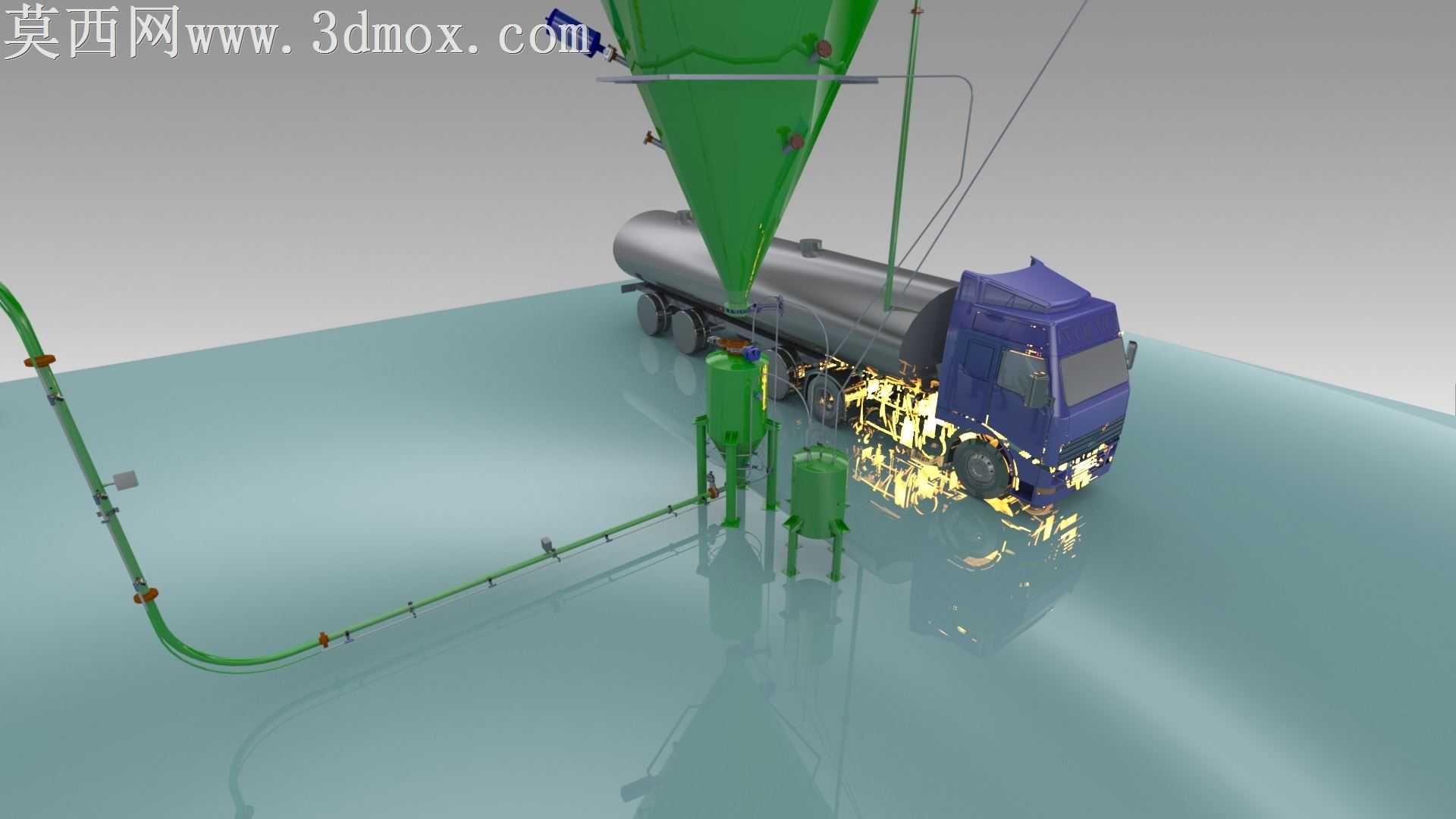

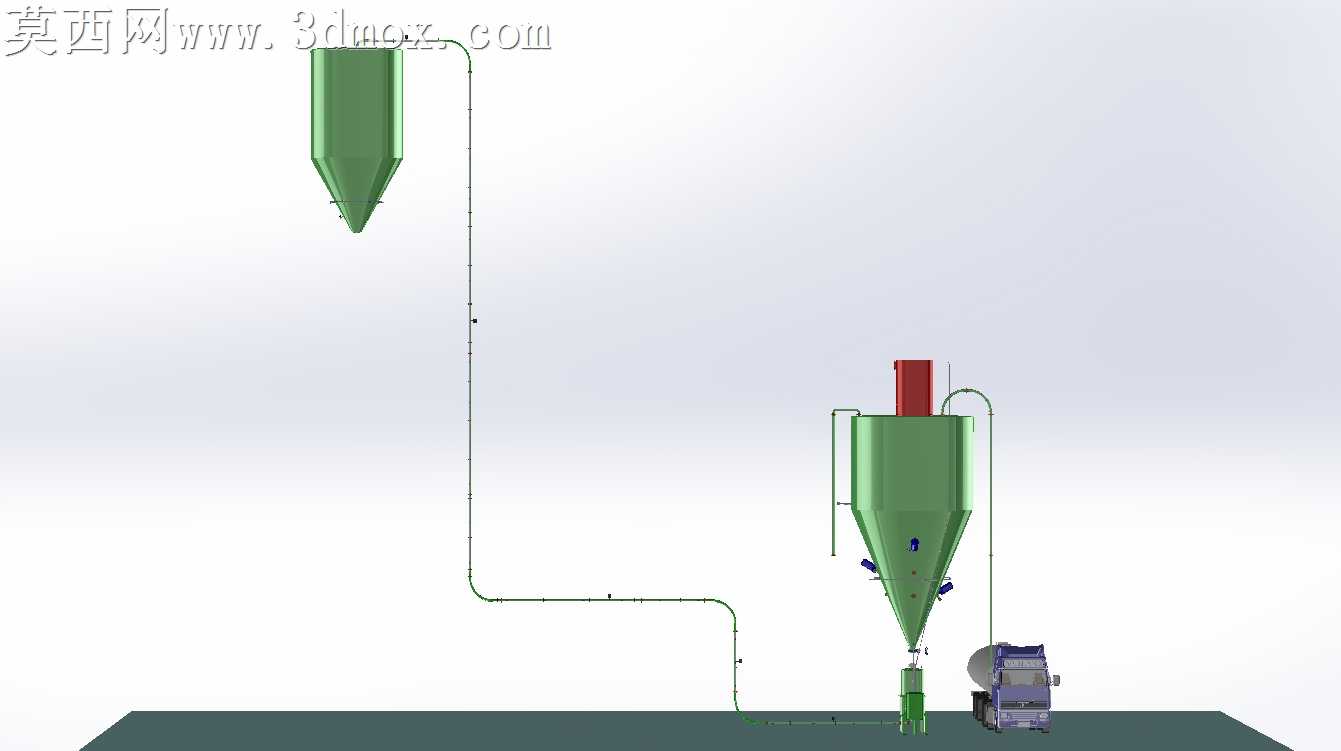

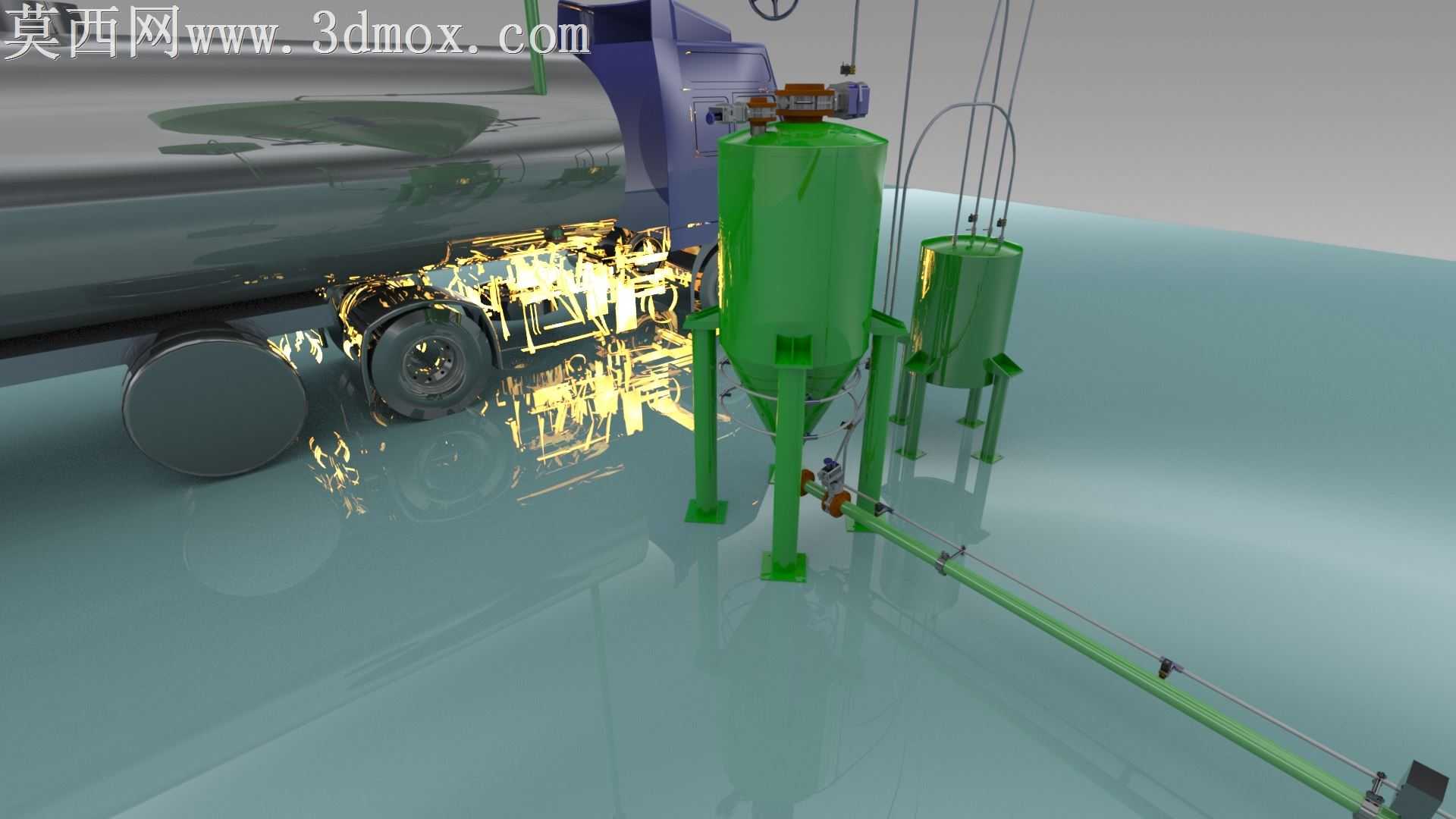

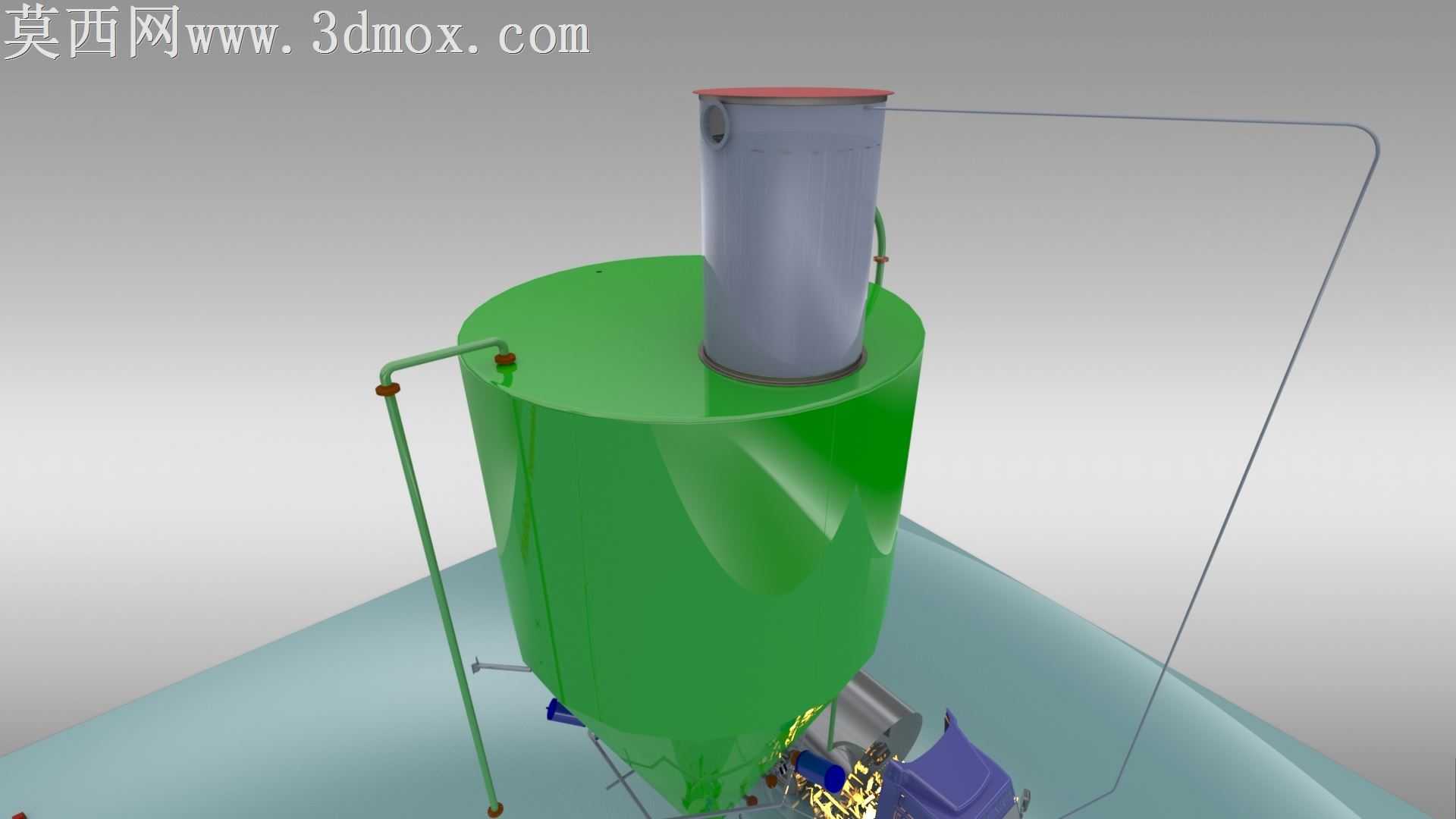

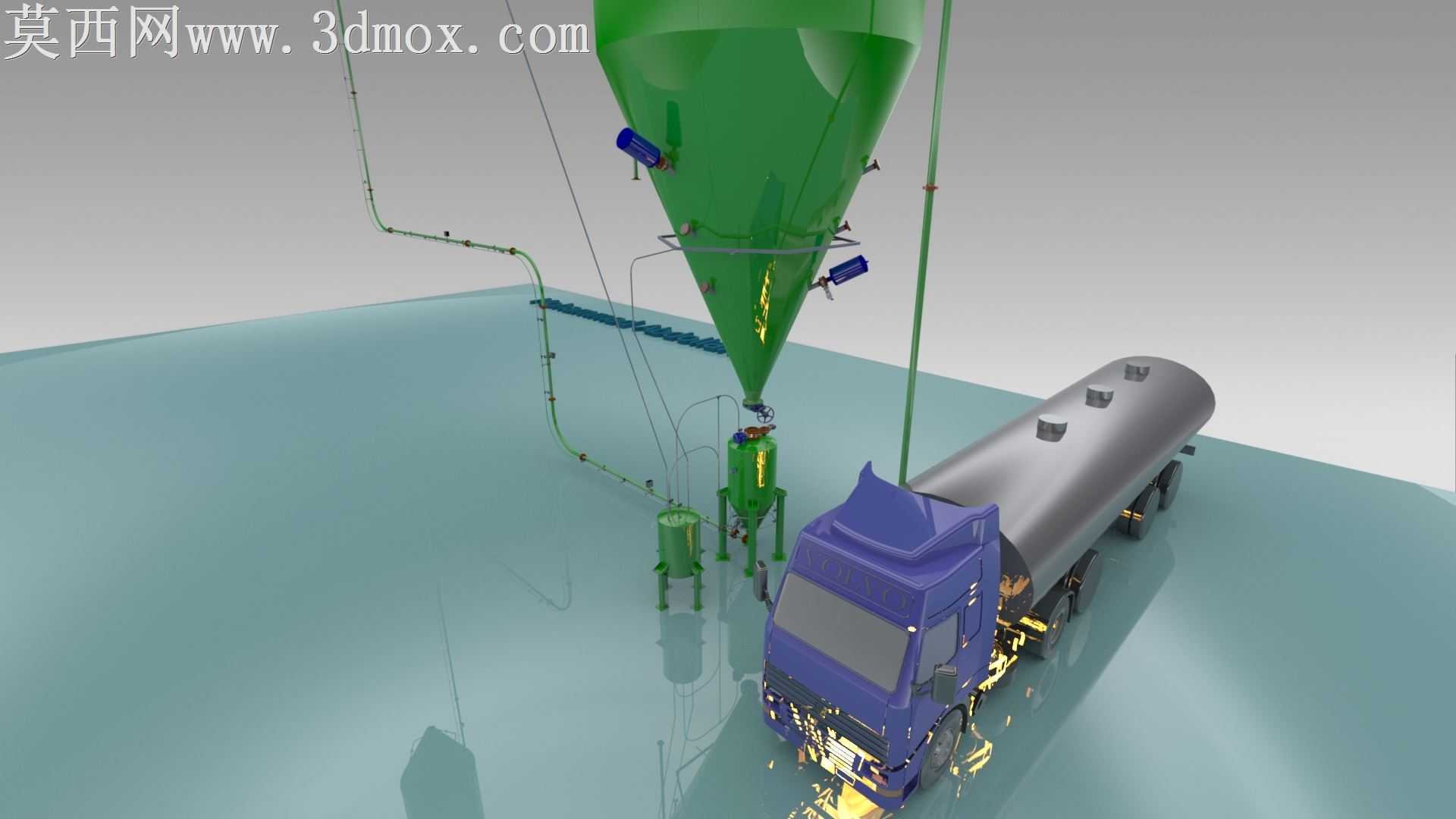

本套三维设计作品围绕膨润土物料的收集、存储、转运全流程工艺需求展开，采用SolidWorks完成全参数化建模，搭配Keyshot完成场景化渲染输出，整体视觉呈现清晰还原工业现场的设备布局逻辑。建模阶段严格遵循工业设备实际尺寸比例，对30吨储料筒仓采用锥斗式结构建模，筒壁厚度、支腿承重结构、顶部进料接口均按照粉体物料存储设备的设计规范设置参数，筒仓表面采用哑光绿色工业漆材质，还原实体设备的涂装质感，同时对筒壁上安装的气动振动器做了精细化结构建模，还原其安装角度、固定支架、气路接口的细节，保证设备功能结构的可视化呈现。针对密相罐、储槽助流系统、过滤系统等核心功能单元，建模过程中逐一还原内部流道结构、外部连接法兰、控制阀门的安装位置，其中助流系统的气路管道采用样条曲线完成布管建模，精准还原管道走向、转弯半径、管卡固定位置，管道表面采用镀锌金属材质，搭配醒目的流向标识，清晰展示气路辅助物料流动的设计逻辑。转运环节的罐式卡车模型按照实际重型粉料运输车的结构完成建模，还原车头的驾驶室结构、罐体的承压外形、底部卸料接口、车轮悬挂系统的细节，车头采用深蓝色金属漆材质，罐体采用哑光银灰色金属材质，轮胎采用黑色橡胶材质搭配金属轮毂，通过材质差异清晰区分不同部件的功能属性。整体场景搭建采用浅灰色反光地面材质，模拟工业厂区的硬化地面效果，通过光影渲染突出设备的立体感与空间布局关系，整套设计完整覆盖粉体物料从筒仓存储、助流卸料、过滤除杂到罐车转运的全流程，各设备之间的连接接口、物料流向均做了可视化呈现，可直接用于工艺方案展示、设备布局优化、施工安装指导等场景，建模过程中所有部件均保留可编辑参数，方便后续根据实际项目需求调整设备尺寸、管道走向、布局位置，具备较强的实用性与可修改性。
