禧玛诺自行车碟刹转接安装座结构

　　日常做自行车制动系统适配选型的时候，经常会遇到车架前叉安装孔位与碟刹卡钳规格不匹配的问题，这个转接座就是专门解决这类安装错位问题的核心连接件，在山地车、公路车的碟刹改装、规格升级场景里应用非常普遍，不管是原厂整车的制动系统配套，还是售后市场的刹车改装升级，都需要这类转接件来完成不同规格碟刹卡钳与车架、前叉安装位的刚性连接。从实际使用功能来看，这个转接座承担着碟刹卡钳的定位、承载作用，刹车过程中卡钳产生的制动力矩会完全通过这个零件传递到车架或前叉上，所以零件本身的刚性、安装孔位的位置精度直接决定了碟刹系统的制动稳定性，一旦孔位偏差过大或者零件刚性不足，很容易出现刹车蹭碟、制动力传递滞后甚至安装位断裂的问题，直接影响骑行安全。

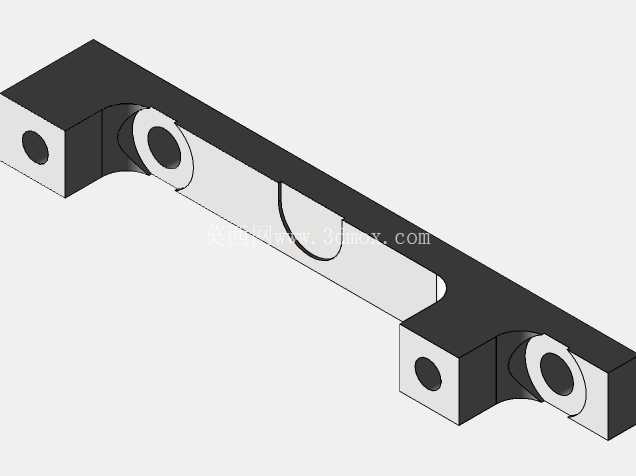

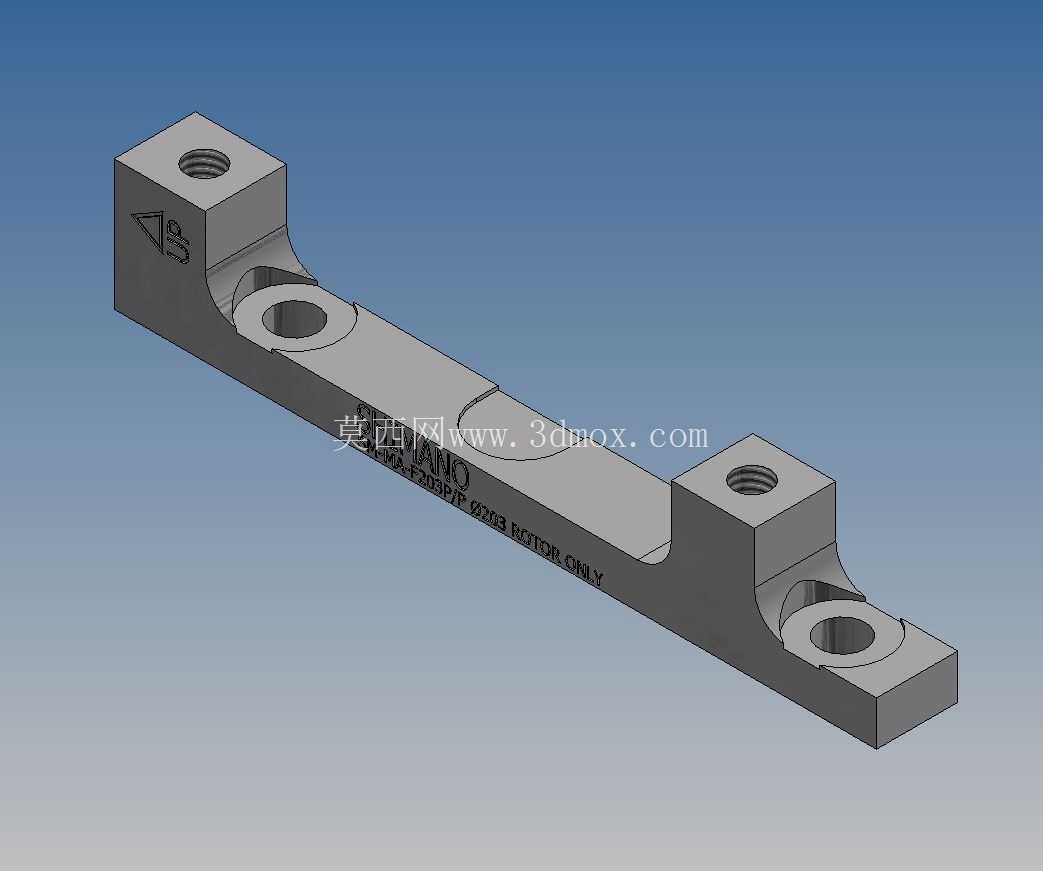

　　从结构设计思路来看，整个零件采用长条形对称布局，两端设置带内螺纹的凸台结构，这两个凸台是用来直接固定碟刹卡钳的，内螺纹的深度经过精确计算，既保证螺丝拧入后有足够的啮合长度满足连接强度要求，又不会因为螺纹过深导致零件壁厚不足出现应力集中；两个凸台下方各设置一个带沉孔的通孔安装位，这两个孔位是用来将整个转接座固定在前叉或者车架的安装座上的，沉孔设计可以让固定螺丝的头部完全沉入零件表面，不会出现凸起干涉卡钳安装的问题。零件中间的连接段做了局部的减薄挖槽处理，不是完全的实心矩形结构，这种设计一方面是在保证整体连接刚性的前提下尽可能降低零件自重，符合自行车零部件轻量化的设计趋势，另一方面挖槽的位置刚好避开了刹车碟片的旋转轨迹，不会出现碟片转动时摩擦转接座的问题。零件两端的凸台侧面做了小角度的倒角处理，既可以去除加工过程中产生的锐边毛刺，避免安装时划伤操作人员，也能在卡钳安装时起到一定的导向作用，让卡钳的安装对位更顺畅。

　　从安装边界尺寸来看，两个卡钳固定凸台的中心距严格匹配对应规格碟刹卡钳的安装孔距，两个车架安装孔的中心距则对应前叉或车架上的安装座孔位尺寸，零件的整体厚度经过严格控制，安装后卡钳与碟片的相对位置刚好处于碟片的中心摩擦区域，不需要额外添加过多的调整垫片就能完成卡钳的居中对位。零件的表面没有多余的装饰结构，所有的型面设计都服务于安装功能，侧面刻印的规格标识可以让安装人员快速识别适配的碟刹规格，避免装错零件。

　　在建模过程中，这类零件需要重点关注各个安装孔的位置度公差，尤其是两个卡钳安装螺纹孔的同轴度、与车架安装孔的平行度，这些形位公差直接决定了最终的安装适配性；螺纹孔的建模要严格遵循标准螺纹参数，不能出现螺距错误、螺纹深度不足的问题，否则实际安装时会出现螺丝滑牙、锁不紧的情况。另外零件上的所有圆角过渡都要符合机加工的工艺要求，不能出现锐角直角的应力集中位置，因为刹车过程中零件会承受周期性的交变载荷，应力集中位置很容易在长期使用后出现疲劳裂纹，影响零件的使用寿命。实际装车使用时，这个转接座的安装面平面度也有较高要求，如果安装面存在翘曲变形，锁上螺丝后会导致卡钳出现偏斜，进而引发蹭碟、刹车异响等问题，所以在建模时各个安装面的平面度要求也要在工程图中明确标注。
