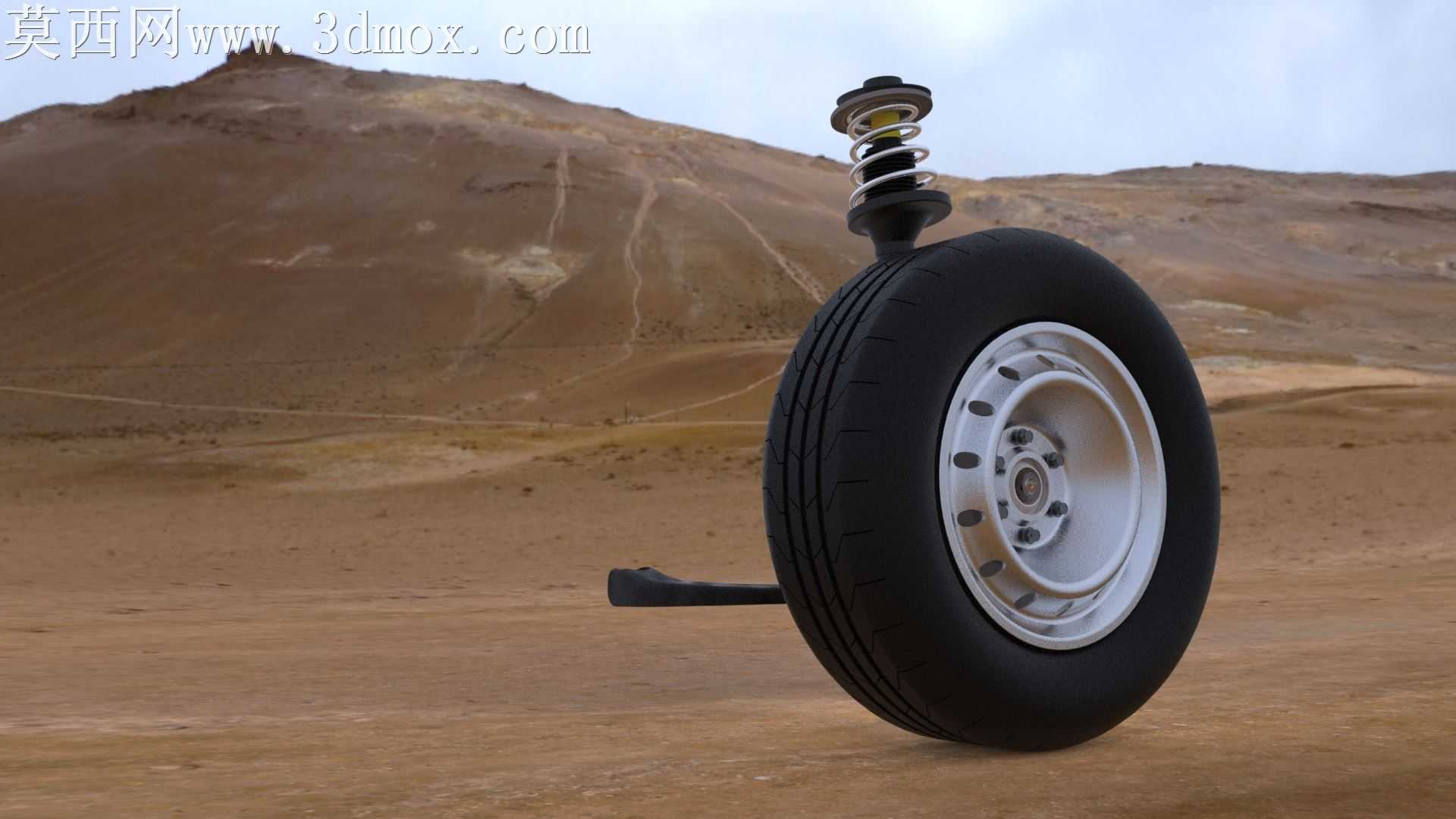

带15英寸车轮的麦弗逊悬架结构设计

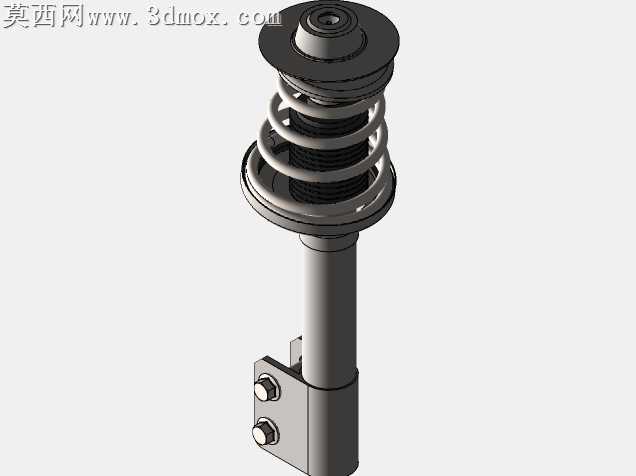

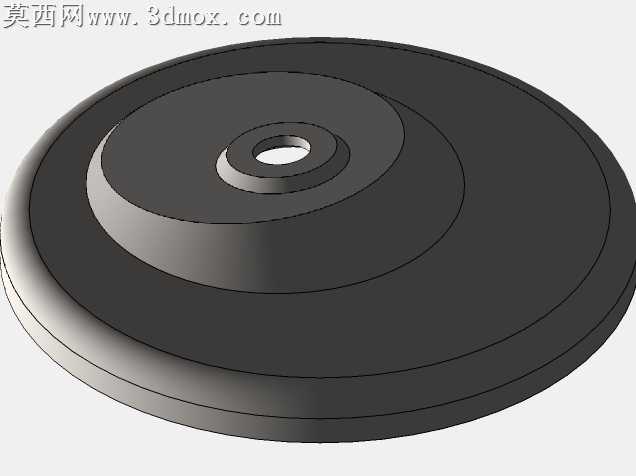

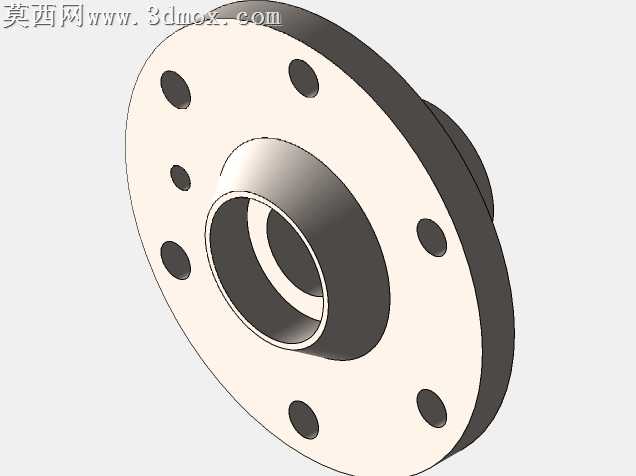

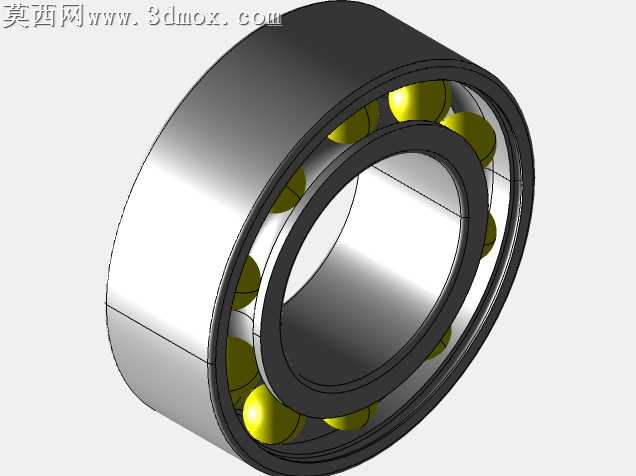

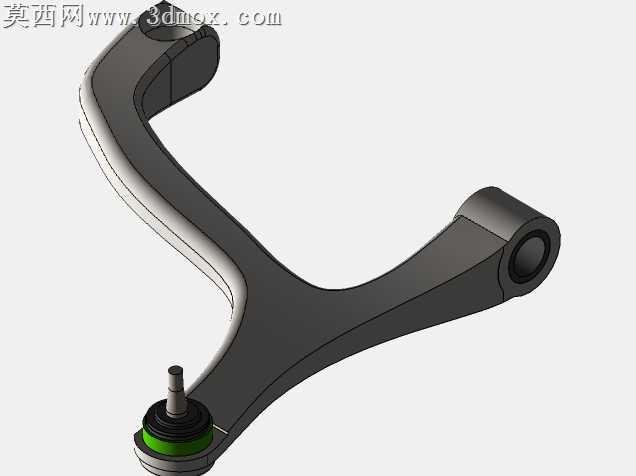

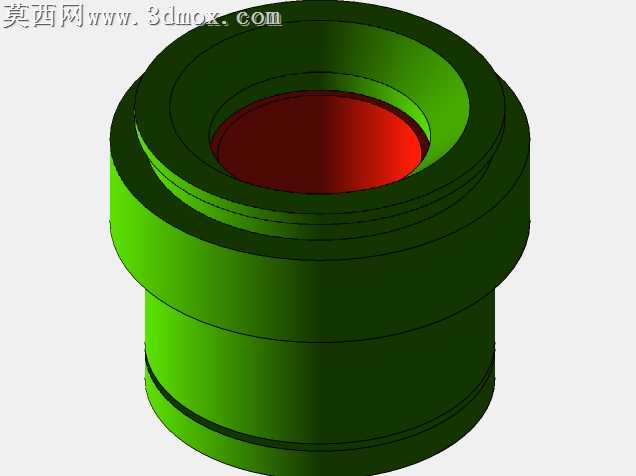

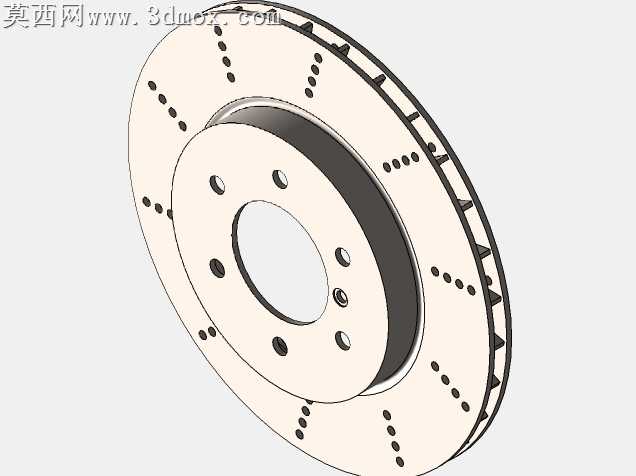

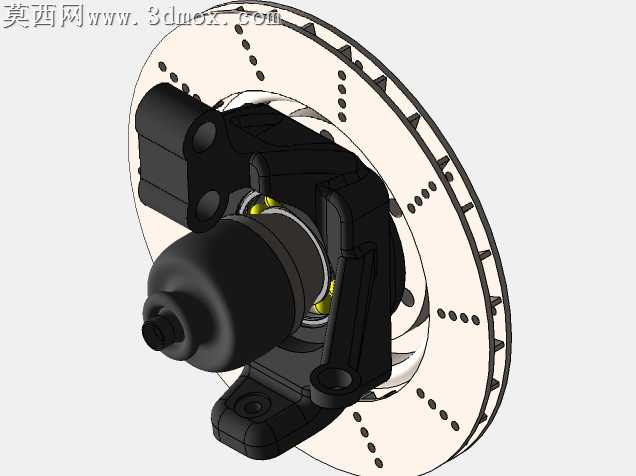

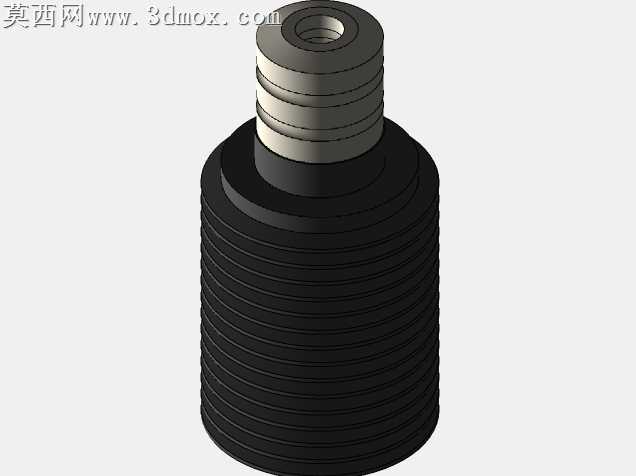

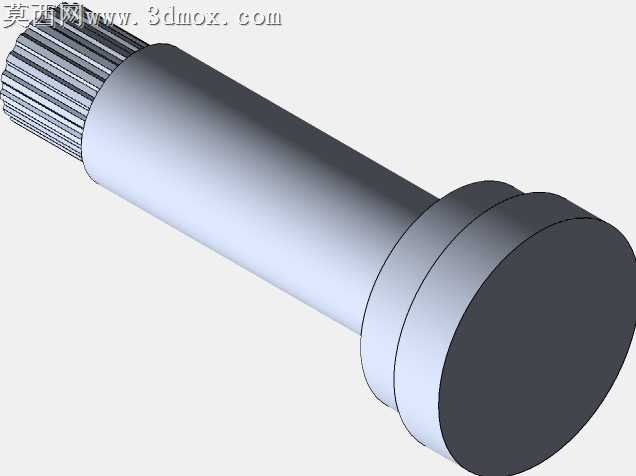

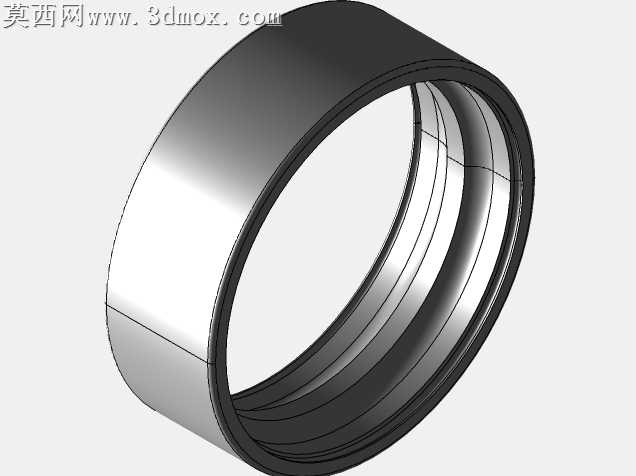

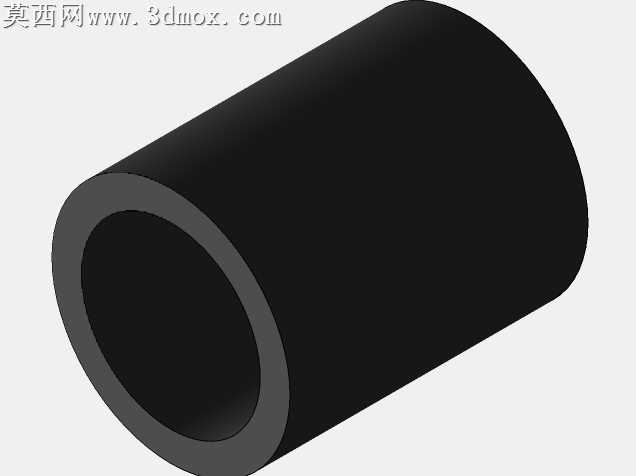

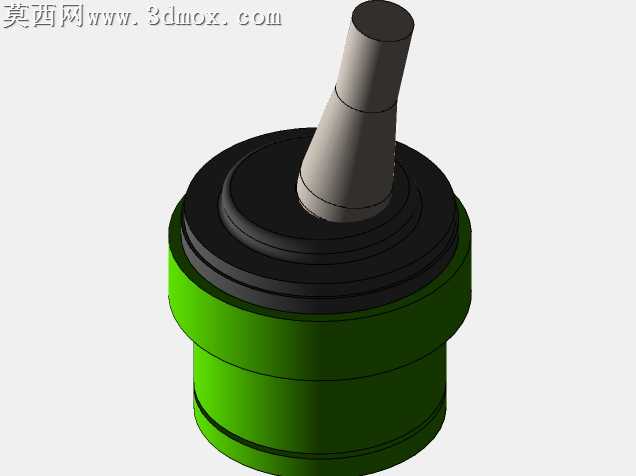

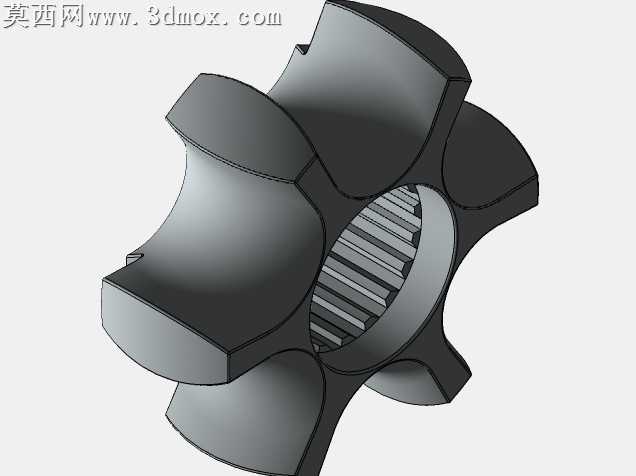

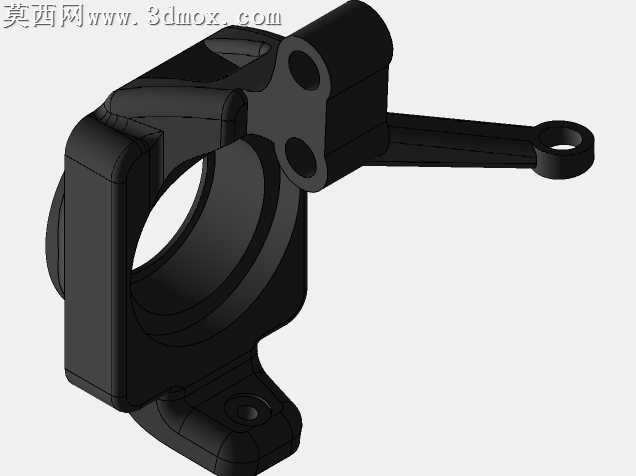

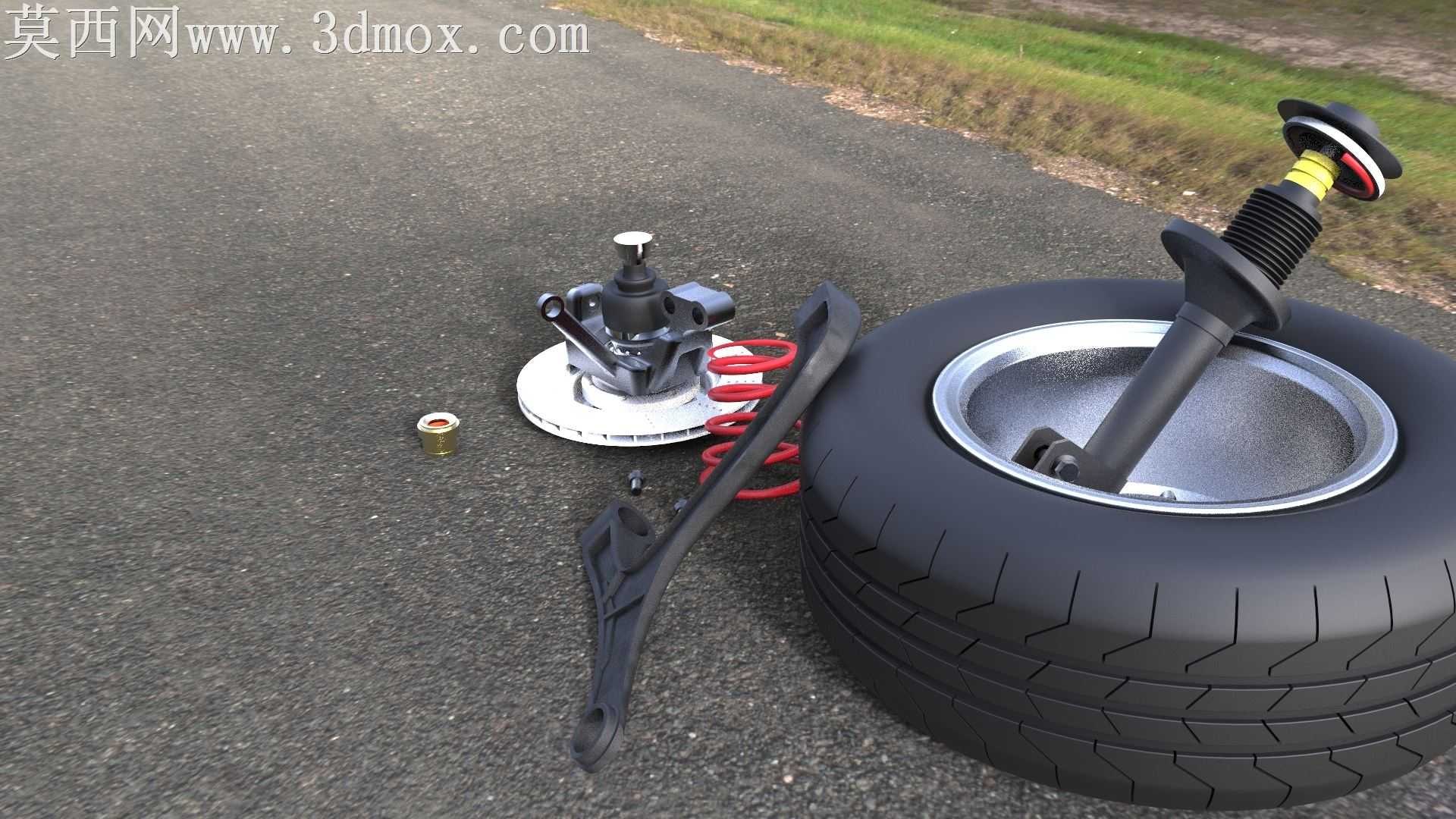

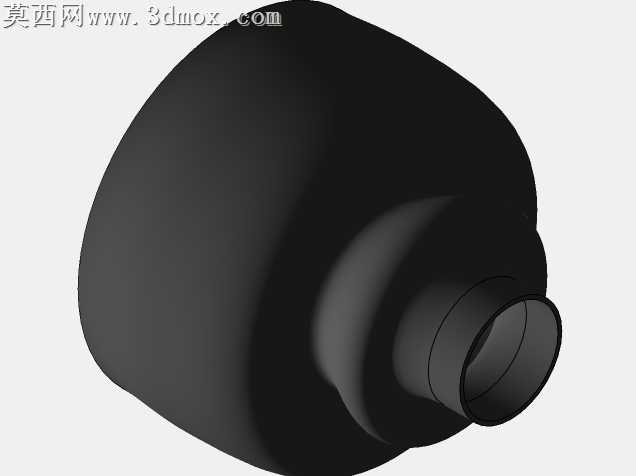

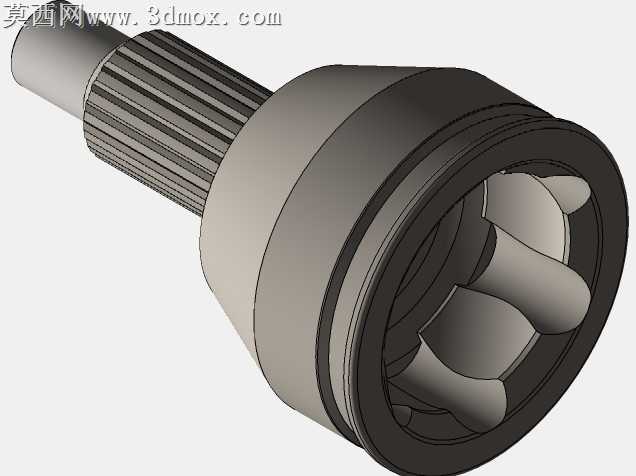

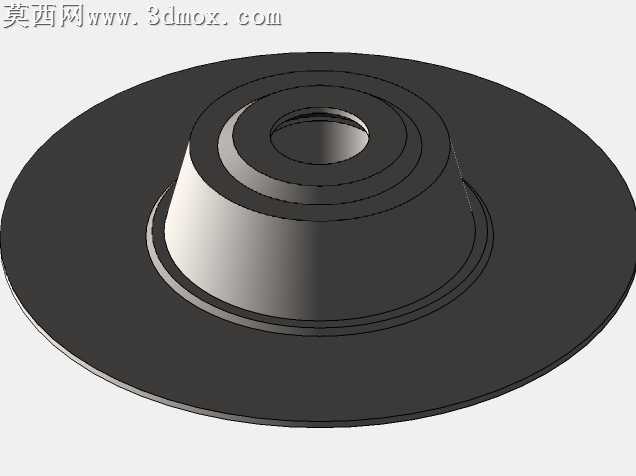

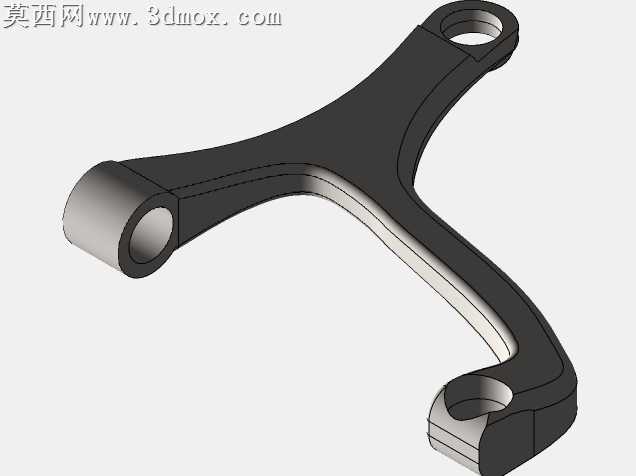

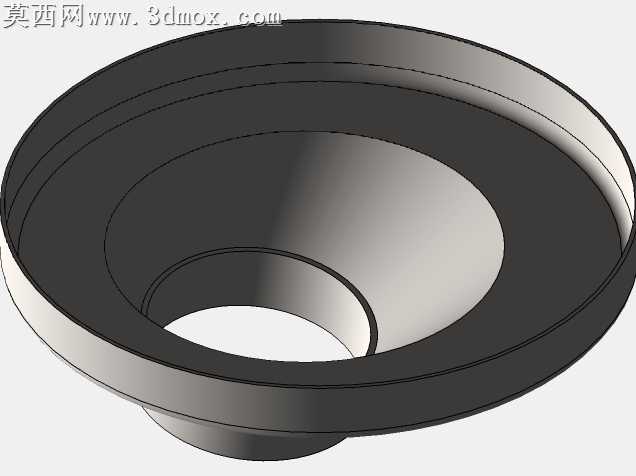

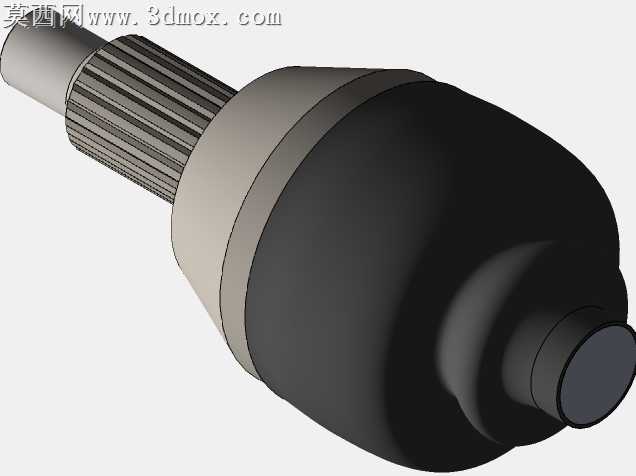

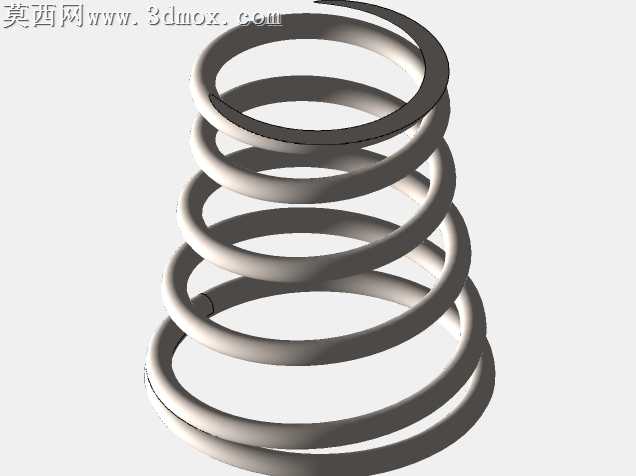

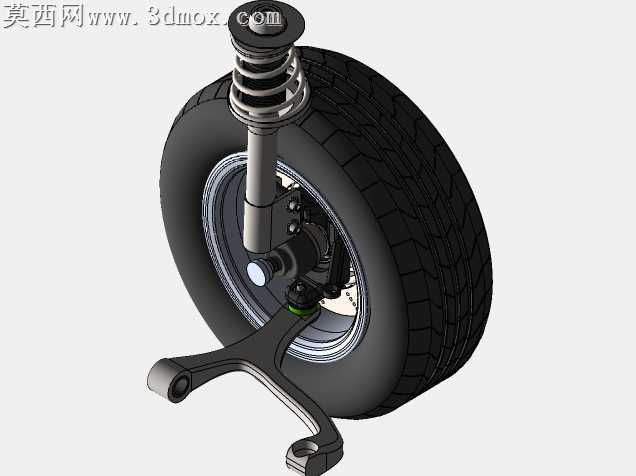

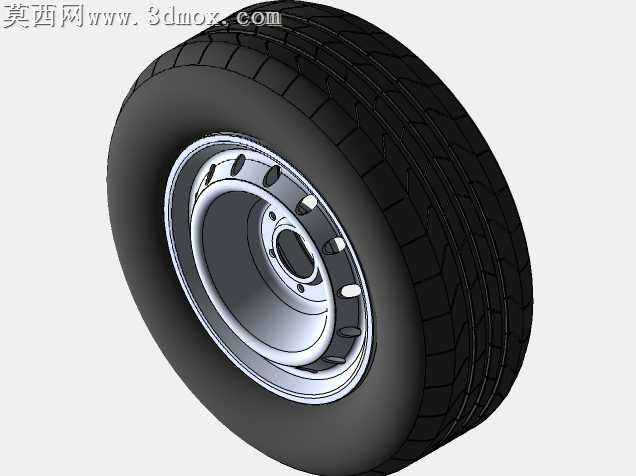

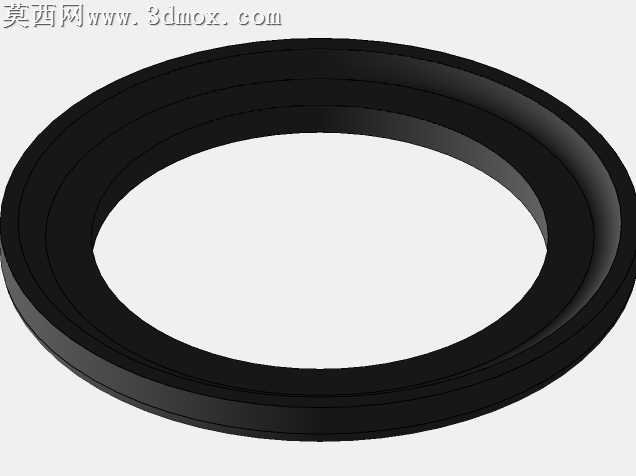

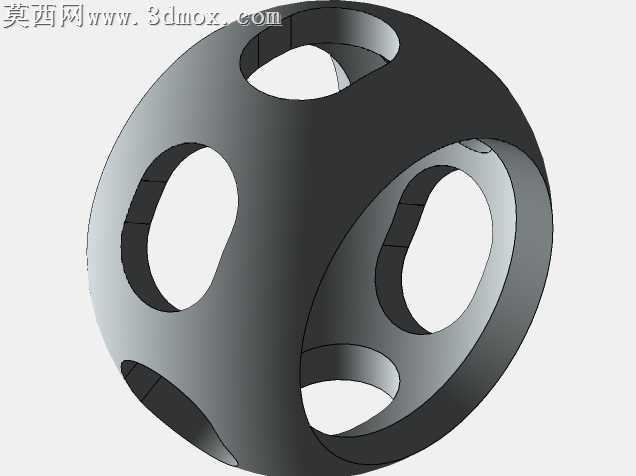

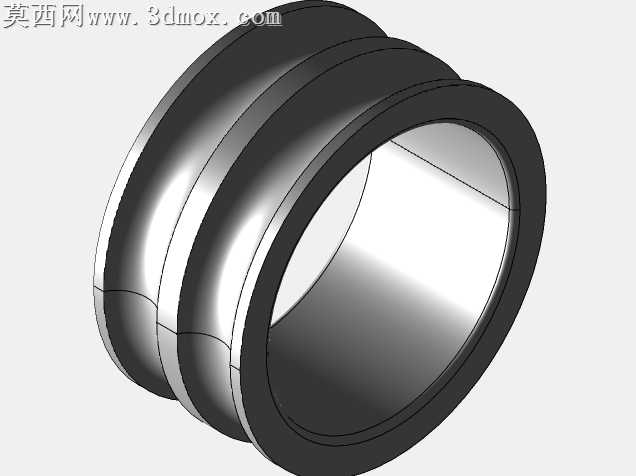

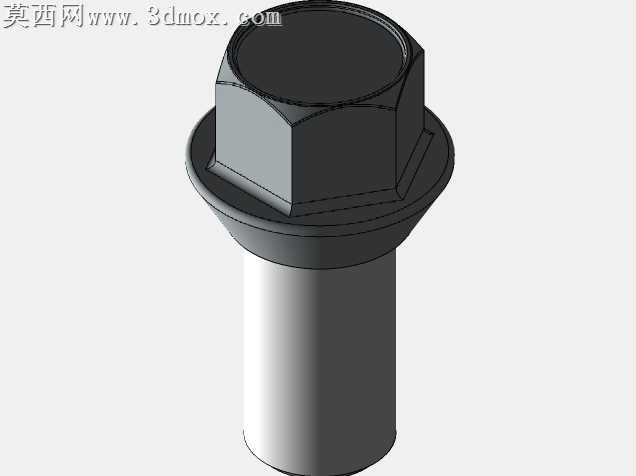

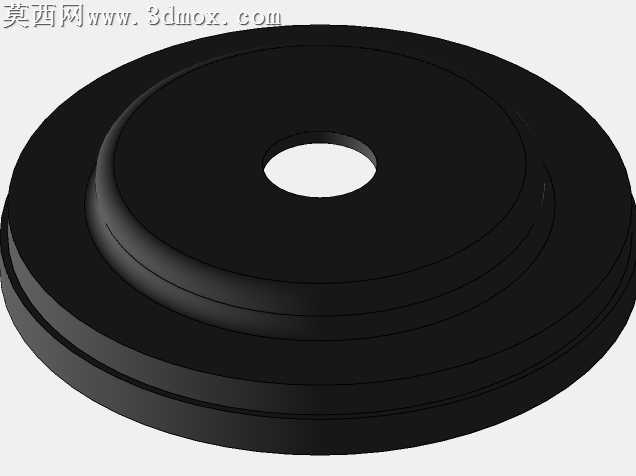

本作品为搭载15英寸车轮的麦弗逊悬架三维建模设计，建模过程严格参考实车底盘可用空间尺寸进行比例校准，确保各部件装配关系与真实车用悬架完全一致。建模阶段首先完成核心部件的参数化绘制：针对减震器总成，分别构建活塞杆、阻尼筒、螺旋弹簧、上支撑座、防尘套等子零件，螺旋弹簧采用变节距参数化建模，还原实车弹簧的刚度匹配特性，减震器筒身预留与转向节连接的安装孔位，孔位公差按照实车装配标准设定。转向节部分采用一体化建模思路，整合轮毂轴承安装位、刹车卡钳连接座、减震器连接耳、下摆臂连接球销座等结构，所有安装面的平面度、连接孔的同轴度均按照汽车底盘零件设计规范设置参数。下摆臂采用A字型控制臂结构，建模时还原了臂身的冲压加强筋结构、前后橡胶衬套安装位、外端球销连接结构，衬套的橡胶部分采用弹性材质参数设定，还原悬架的缓冲隔振特性。车轮部分包含15英寸轮毂、真空轮胎、气门嘴结构，轮胎表面还原了民用乘用车轮胎的块状花纹、排水槽结构，轮毂的辐条造型、螺栓孔位、中心孔定位结构均按照标准15英寸乘用车轮毂参数绘制，同时匹配了刹车盘、刹车卡钳的细节结构，卡钳的活塞、刹车片、放油螺栓等小零件均做了精细化建模，避免结构缺失。渲染阶段采用工业级渲染参数，金属部件根据材质差异分别赋予不同材质属性：减震器筒身、轮毂采用亮面镀铬金属材质，控制臂、转向节采用铸铁哑光金属材质，螺旋弹簧采用电泳黑色金属材质，橡胶部件如轮胎、衬套、防尘套采用哑光黑色橡胶材质，减震器上支撑座采用工程塑料材质，所有材质的粗糙度、反射率参数均参考真实零件的表面特性调整。装配阶段严格按照麦弗逊悬架的实际装配逻辑添加配合关系：减震器与转向节采用刚性同轴配合，下摆臂与转向节通过球销添加万向活动配合，下摆臂衬套添加旋转自由度模拟实车摆动特性，轮毂与转向节轴承添加旋转配合，确保整个悬架模型可以模拟真实的上下跳动、转向动作。设计过程中充分考虑了麦弗逊悬架的结构特性，将减震器作为转向主销的结构特点完全还原，同时预留了与外部等速万向节的装配接口，可直接扩展搭建传动半轴、转向拉杆等周边底盘部件，适用于汽车底盘结构教学、悬架运动仿真、整车装配验证等多种应用场景，模型结构完整无破面，各零件可单独导出用于工程分析或二次设计。
