汽车驾驶舱夜景效果车速仪表结构设计

　　车载车速显示单元是整车人机交互系统的核心组成部分，直接承担行驶状态信息传递的核心功能，在日常道路行驶、高速巡航、复杂路况通行等各类场景下，驾驶员都需要通过该部件快速获取当前车速信息，判断车辆行驶状态是否符合道路通行规则，同时结合周边仪表的转速、油量、水温等信息，综合调整驾驶操作，保障行驶过程的安全性与操控合理性。不同于工业设备的固定式显示终端，车载仪表的安装边界受驾驶舱仪表台的整体空间约束极强，设计阶段需要先匹配仪表台预留的安装开孔尺寸，确认壳体的安装固定点位与周边线束的走线路径，避免后续装车时出现与仪表台骨架、空调风道、转向管柱护板的空间干涉问题。这款车速表的设计围绕夜间驾驶的视觉识别需求展开，

　　刻度盘的标识布局严格遵循驾驶员的视觉读取习惯，常用车速区间的刻度做了差异化的视觉权重处理，让驾驶员在视线短暂扫过仪表的瞬间就能快速捕捉车速数值，减少视线离开路面的时长，降低夜间行车的安全隐患。指针的转动结构采用常规的步进电机驱动方案，设计阶段需要校核指针的转动惯量与驱动扭矩的匹配关系，避免车辆行驶过程中经过颠簸路面时指针出现抖动、偏移的问题，保证车速显示的稳定性。刻度盘的背光设计做了多层漫反射结构处理，避免夜间背光出现局部亮斑、明暗不均的问题，同时背光亮度可以随整车的环境光传感器信号自动调节，在夜间会车、进出隧道等光线快速变化的场景下，不会因为背光过亮造成驾驶员眩目，也不会因为背光过暗导致信息读取困难。

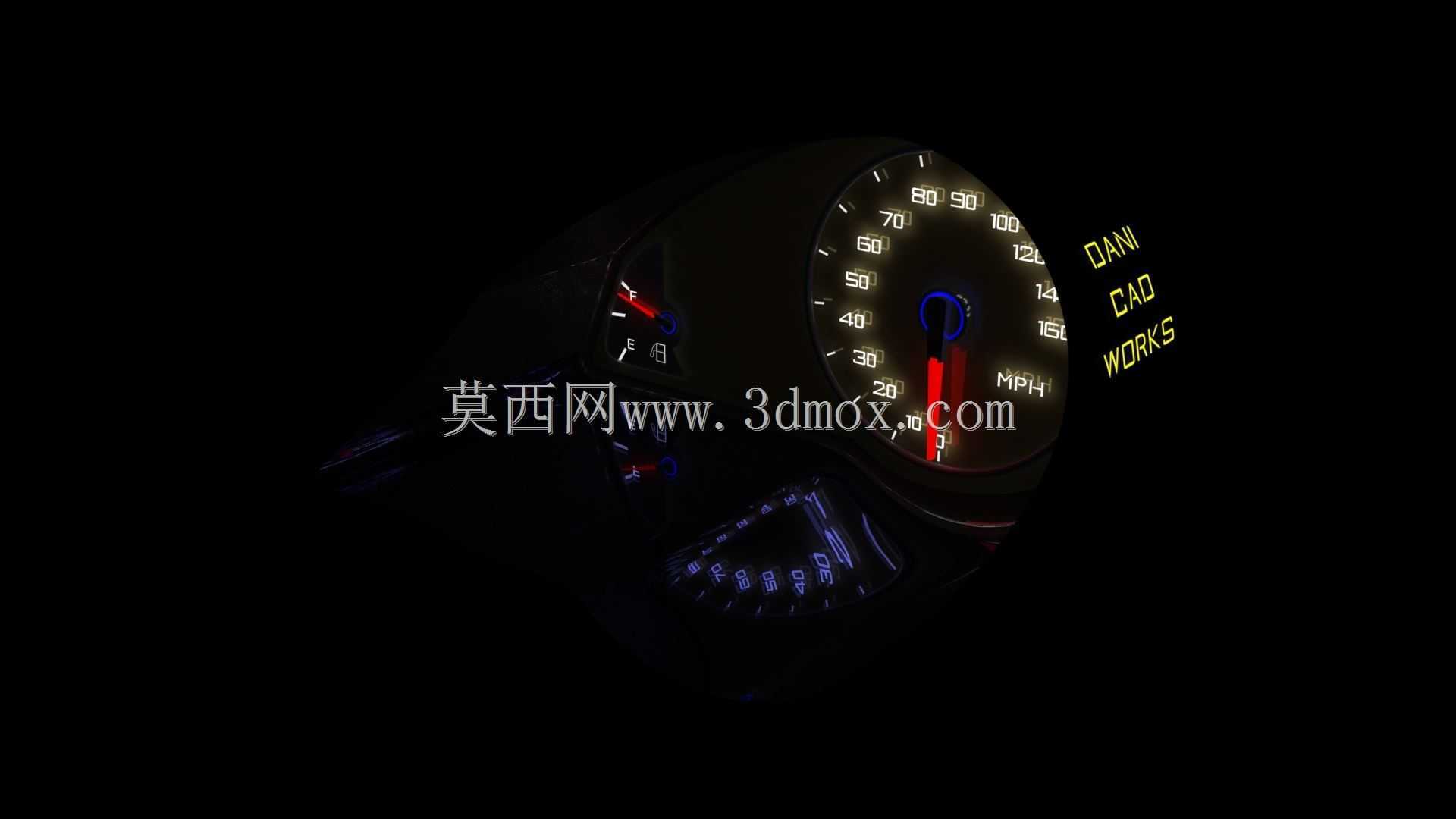

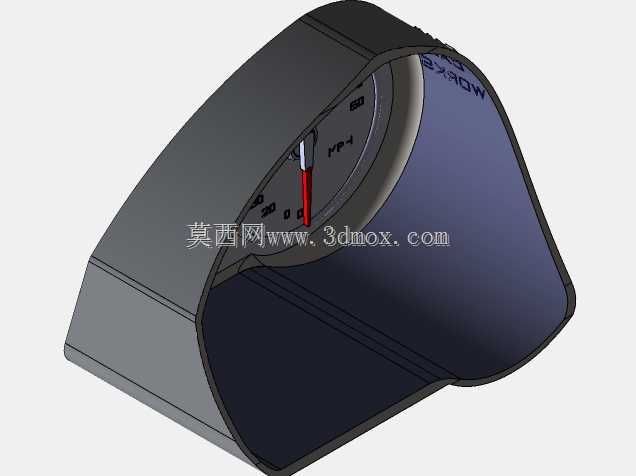

　　仪表的外罩采用防眩光的透明材质，表面做了硬化处理，既可以抵御日常擦拭造成的划痕，也能避免外界强光在仪表表面形成反光，遮挡刻度与指针的显示内容。壳体的密封结构设计需要满足车载部件的防尘防水要求，避免驾驶舱内的灰尘、清洁时的水渍进入仪表内部，造成电路短路或者指针卡滞的故障。在建模过程中，先从安装边界的约束条件出发，确定仪表整体的外轮廓尺寸，再逐层拆分内部的刻度盘层、指针组件、背光导光层、电路板固定层、后壳体密封层的结构，每一层的配合公差都需要结合车载部件的常用公差标准设定，保证各部件装配后无松动、无错位，指针转动过程中不会与刻度盘、外罩发生剐蹭。夜景效果的呈现重点还原了夜间驾驶时仪表的实际发光状态，刻度标识的发光均匀度、

　　指针的高亮提示效果、周边辅助指示灯的发光色彩都做了对应还原，能够直观呈现该部件装车后的实际视觉效果，为后续的仪表台整体人机交互校核、夜间驾驶视觉舒适度验证提供直观的三维参考。不同于后装改装的通用型仪表，这款配套车型的专用车速表在接口定义上完全匹配整车的线束接口，安装时不需要额外改动线路，直接对插即可完成电路连接，固定点位也与原车仪表台的安装支架完全对应，不需要额外做打孔、焊接等改装操作，能够保证装配后的贴合度与原车部件一致。设计过程中也充分考虑了部件的维修便利性，后壳体与前罩的连接采用可拆卸的卡扣结构，后续如果出现背光灯泡损坏、指针偏移等小故障，不需要整体更换仪表总成，拆开对应结构即可完成维修更换，降低后期的使用维护成本。
