M5款19英寸乘用车铝合金轮毂结构设计

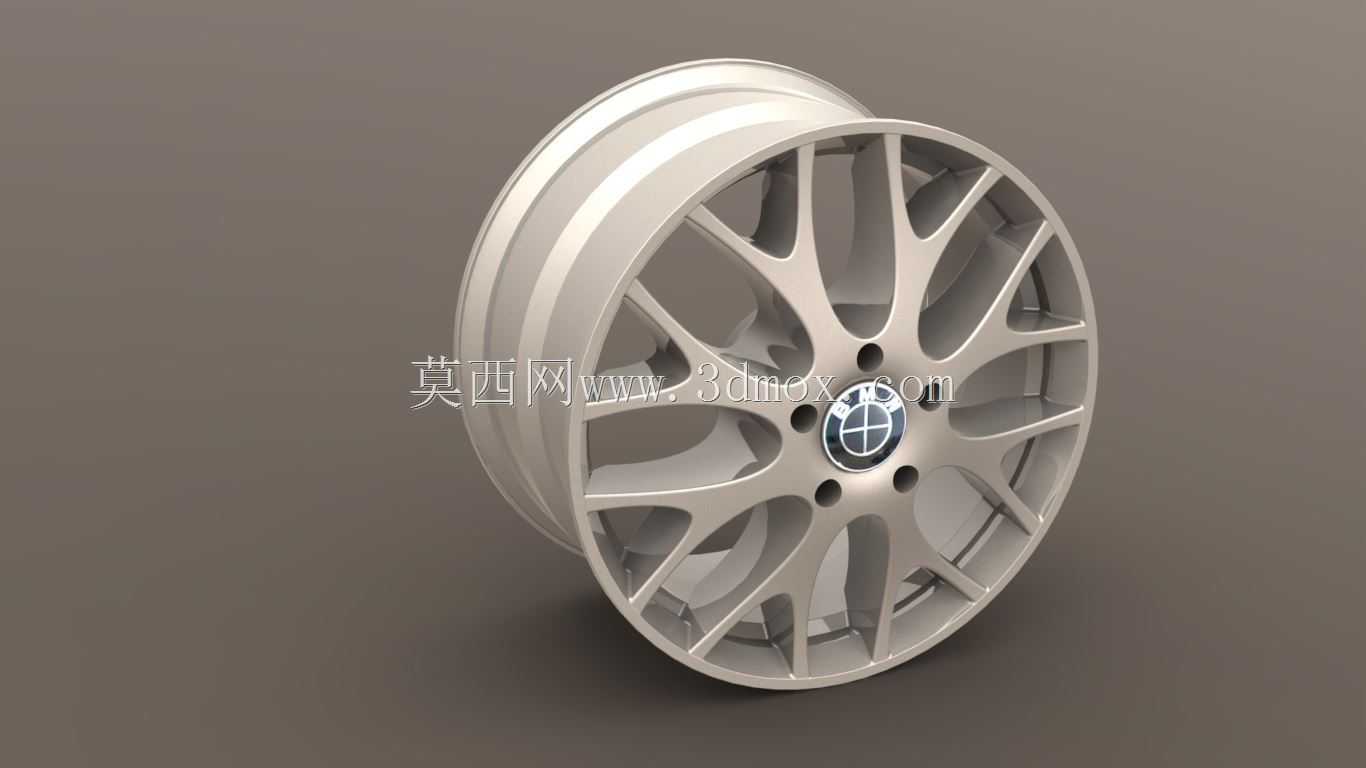

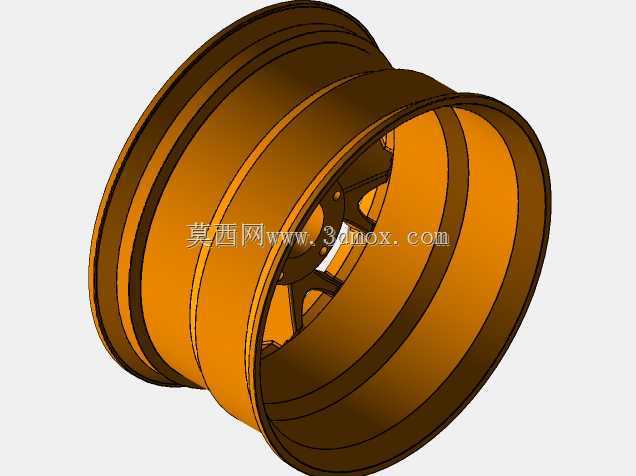

　　这款19英寸轮毂的设计首先围绕乘用车高速行驶的动平衡要求展开，轮辐采用多辐条不等宽布局，在辐条与轮辋衔接处做了渐变加厚处理，既分散了路面冲击带来的应力集中点，也为刹车系统预留了足够的散热风道间隙，适配大尺寸多活塞刹车卡钳的安装空间，避免转向或颠簸工况下轮辐与卡钳发生运动干涉。轮辋部分采用标准19英寸乘用车适配的胎圈座结构，轮缘高度符合常规低压铸造铝合金轮毂的通用规范，安装面的PCD孔位、中心孔定位台严格对应M5车型的转向节安装基准，中心孔与轴头的配合间隙控制在过渡配合公差范围内，确保装车后车轮的同轴度，减少高速行驶时的径向跳动量。从实际应用场景来看，这类轮毂主要面向铺装路面行驶的性能取向乘用车，日常行驶中需要承受垂直载荷、加速扭矩、

　　制动反力以及过弯时的侧向力，因此在辐条的截面设计上，采用了背部掏空的变截面结构，在保证辐条抗弯、抗扭强度的前提下，尽可能降低非簧载质量，提升悬挂系统的响应速度，优化车辆的操控质感。设计过程中优先考虑了铸造工艺的可行性，辐条与轮心安装盘的连接处做了大圆角过渡，避免铸造时出现冷隔、缩松等缺陷，轮辋的气门嘴孔位置避开了辐条遮挡区域，方便后期轮胎充气与胎压监测模块的安装维护。安装边界方面，轮毂的偏距设置经过匹配计算，确保装车后轮胎与轮眉、翼子板内衬的间隙在全行程转向、悬架压缩到极限位置时仍保持安全距离，不会出现刮蹭情况；轮心安装面的平面度要求控制在0.05mm以内，保证车轮安装后与轮毂轴承的贴合紧密，避免长期行驶后出现安装面松动、

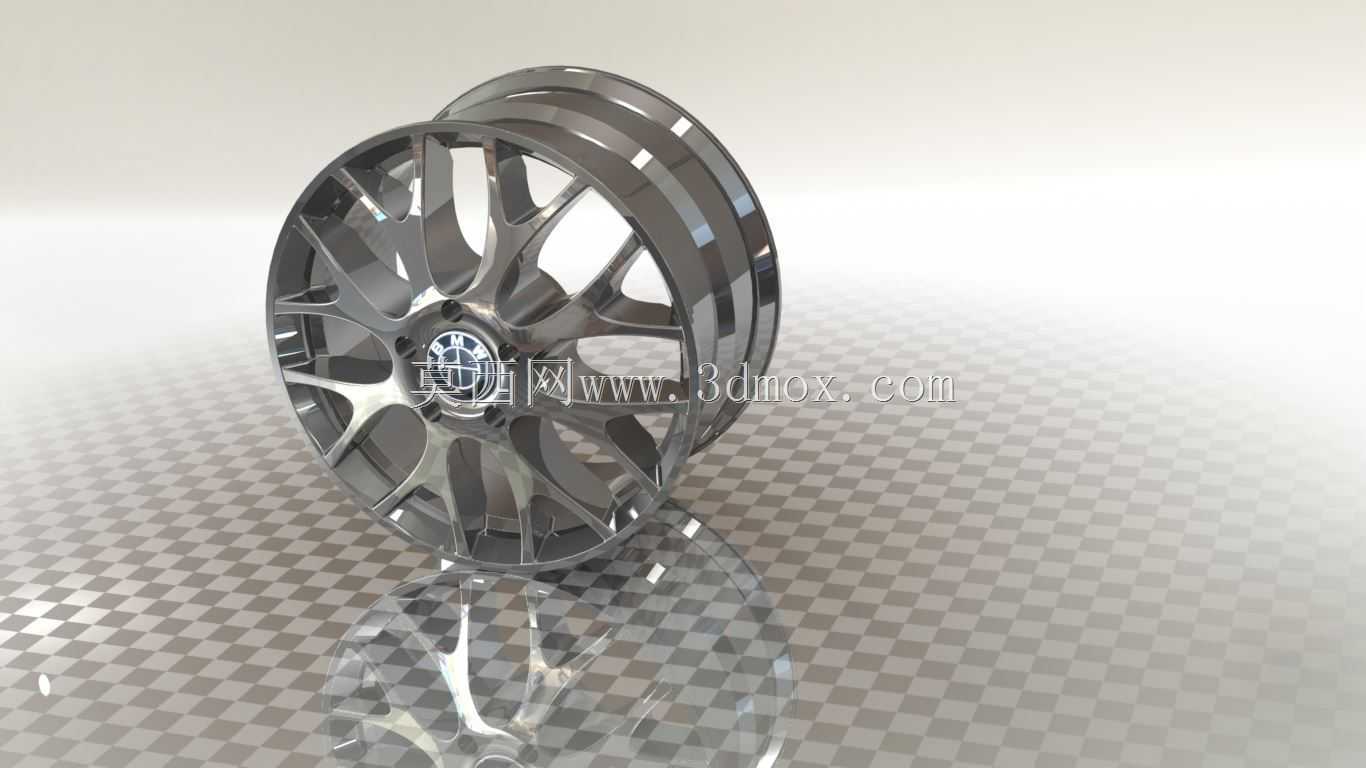

　　车轮抖动的问题。表面处理采用亮面车削加透明粉喷涂的工艺，辐条正面的车削纹理沿辐条走向布置，既提升了外观质感，也能在日常使用中减少污渍附着，降低清洁维护的难度。在结构强度校核层面，每根辐条的受力路径从轮心安装盘直接延伸至轮辋的胎圈座位置，没有出现应力突变的直角结构，轮辋的轮峰部分设计了凸起的安全筋结构，当轮胎出现意外失压时，能防止轮胎脱圈，提升行驶安全性。针对日常使用中可能遇到的路肩刮蹭情况，轮缘部分做了加厚处理，轻微刮蹭不会损伤轮辋的气密层结构，避免出现轮胎慢漏气的问题。整个轮毂的重量控制在同尺寸铸造轮毂的合理区间，既不会因为过重增加油耗、影响加速性能，也不会因为过度减重牺牲结构强度，满足日常公路行驶、偶尔激烈驾驶的使用需求。
