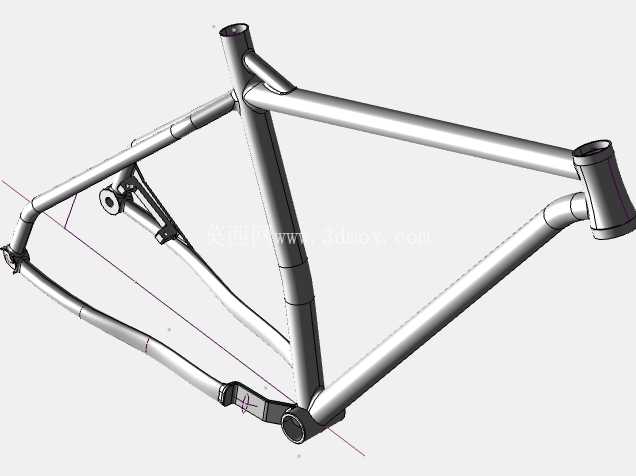

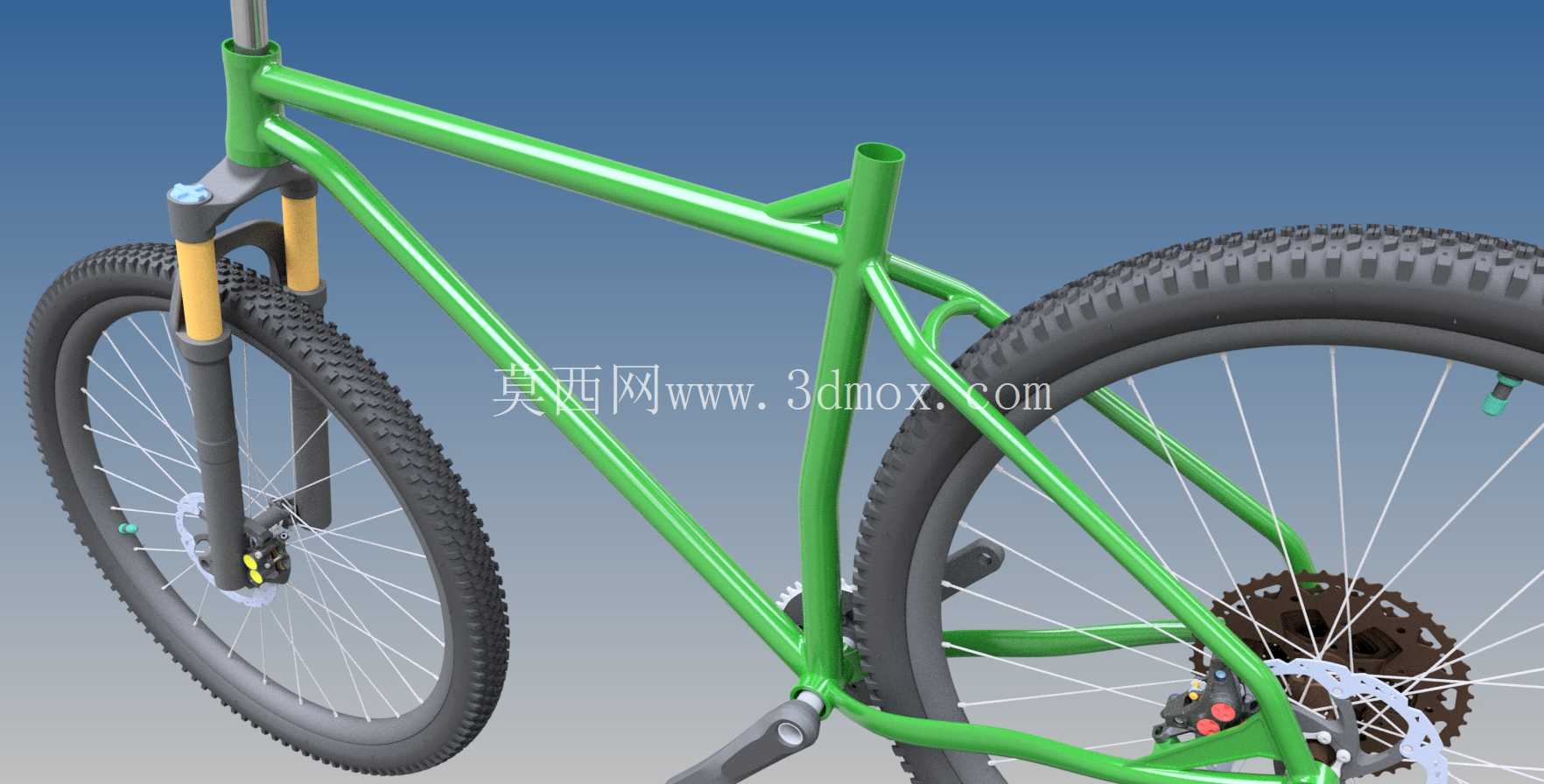

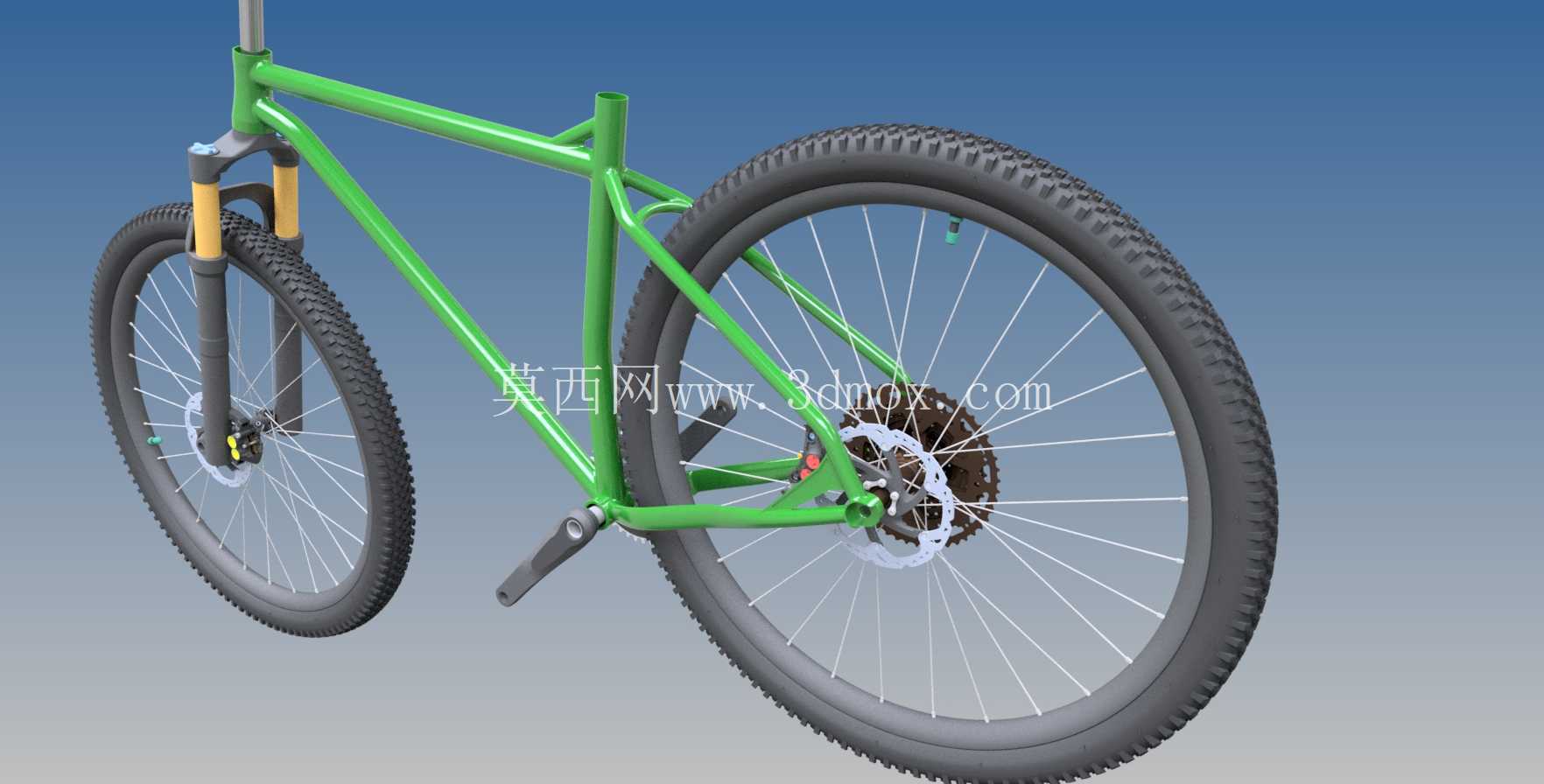

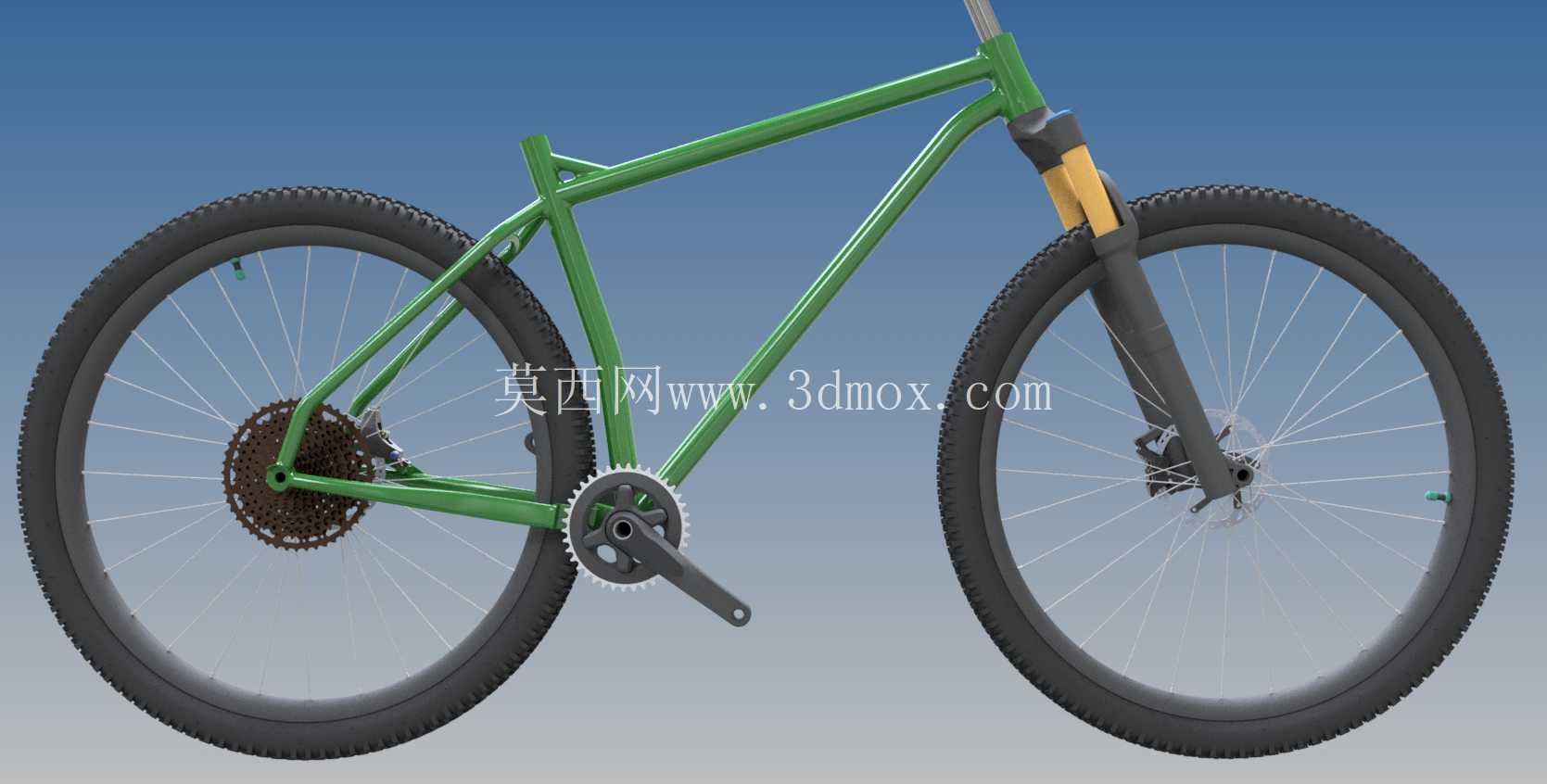

29寸轮组钢制硬尾山地自行车车架结构

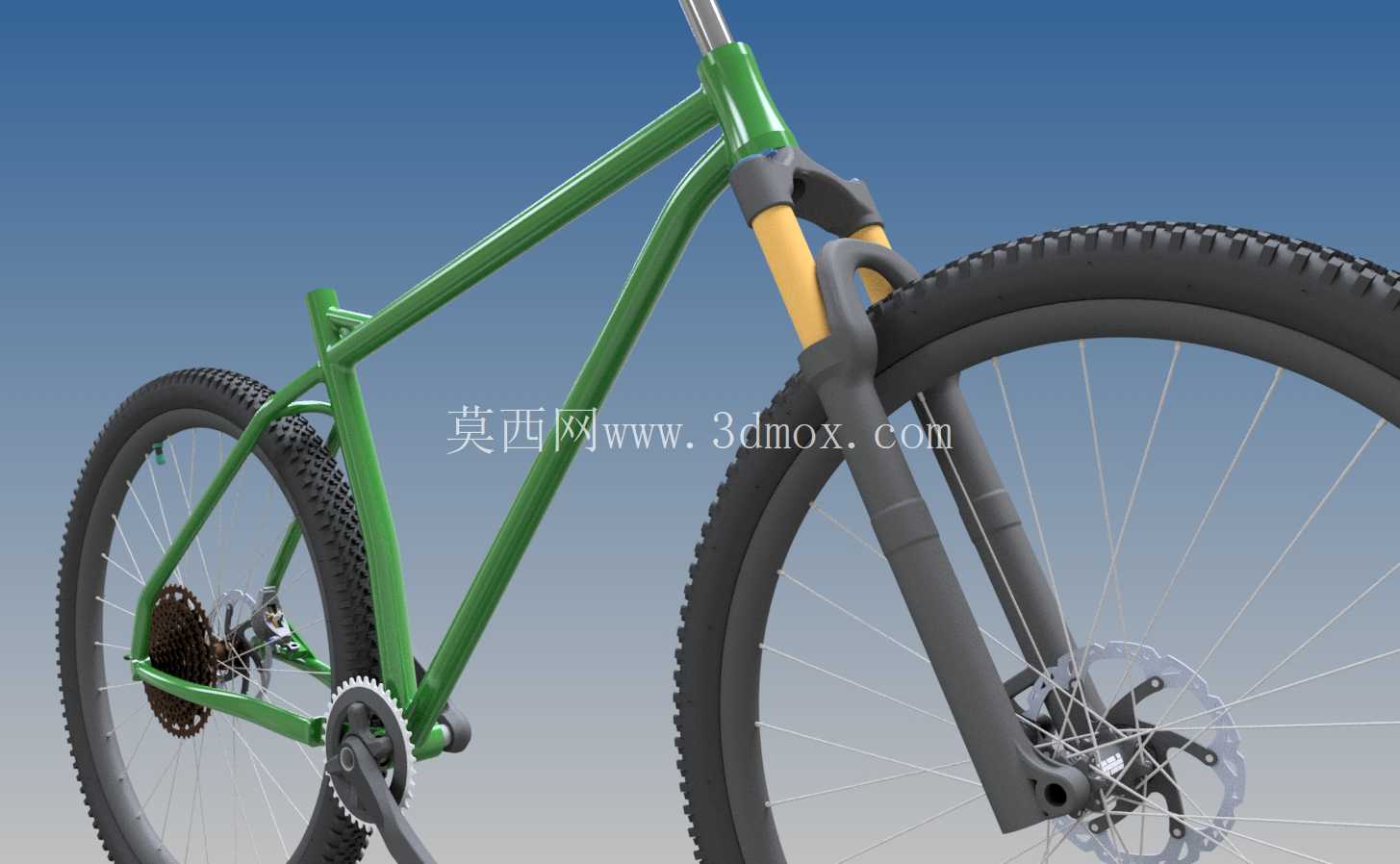

　　这款硬尾山地车架采用钢制管材打造，核心适配29英寸规格轮组，在越野骑行场景中，大轮径能够更轻松碾过碎石、树根等路面障碍，降低骑行过程中的颠簸冲击，提升非铺装路面的通过性与骑行稳定性。设计阶段针对林道穿越、轻度越野的使用需求，对车架几何做了针对性调校，头管采用锥形规格，相比传统等径头管，能够提升前叉与车架连接部位的刚性，在大力制动、转向发力时减少形变，提升操控精准度。前叉安装位适配100/120毫米行程的桶轴前叉，桶轴结构相比快拆结构，轮组安装同轴度更高，在高强度越野时能够避免轮组偏移，提升轮组固定可靠性，同时兼容的行程范围覆盖了从日常通勤到中度林道骑行的使用需求，用户可根据自身骑行场景选择对应行程的前叉配件。

　　后下叉长度做了缩短处理，较短的后下叉能够提升后轮的循迹性，在爬坡发力时动力传递更直接，同时在做抬前轮、小半径转向等动作时更加灵活，弥补了29寸轮组车型普遍转向偏迟钝的短板。车架管材衔接处采用平滑过渡的焊接结构设计，钢制材料本身具备优秀的韧性与抗疲劳性能，在应对路面冲击时能够吸收部分震动，相比铝合金材质车架骑行路感更舒适，同时在发生意外碰撞时，钢制管材更易修复，降低后期维护成本。

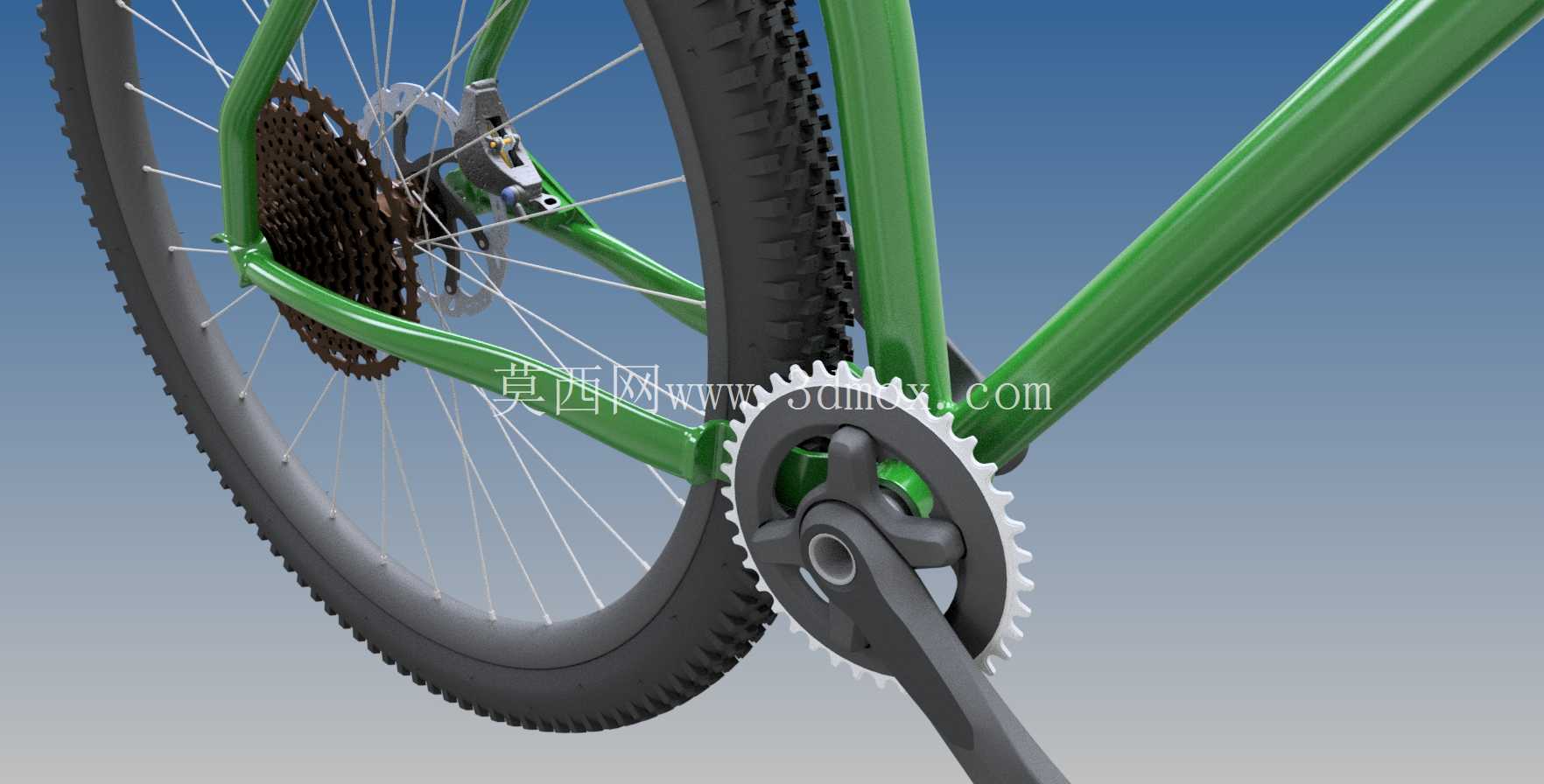

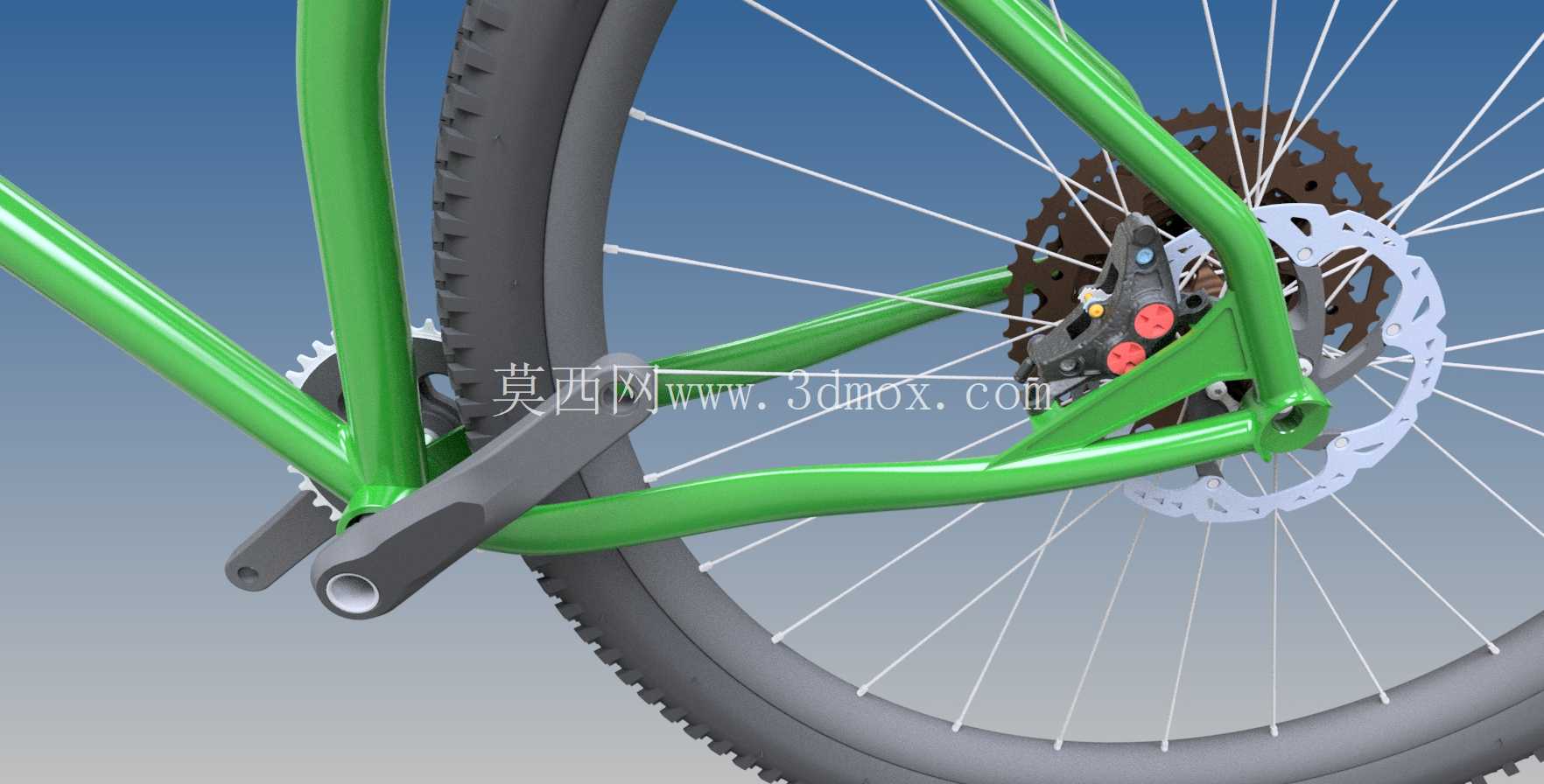

　　安装边界方面，车架后开档规格适配主流碟刹轮组，碟刹安装座采用国际标准规格，可兼容160mm、180mm等常见规格的碟刹盘片，满足不同制动力度需求；五通部位采用常规螺纹规格，能够兼容市面上主流的山地车曲柄、中轴组件，用户在后期改装、更换配件时无需额外做适配加工；座管口径采用通用规格，可适配不同后飘量、不同长度的座管，满足不同身高用户的骑行姿势调整需求；走线方式支持内走线或外走线布局，能够兼容变速、刹车线管的安装，减少线管外露带来的剐蹭损伤，同时提升车架整体整洁度。

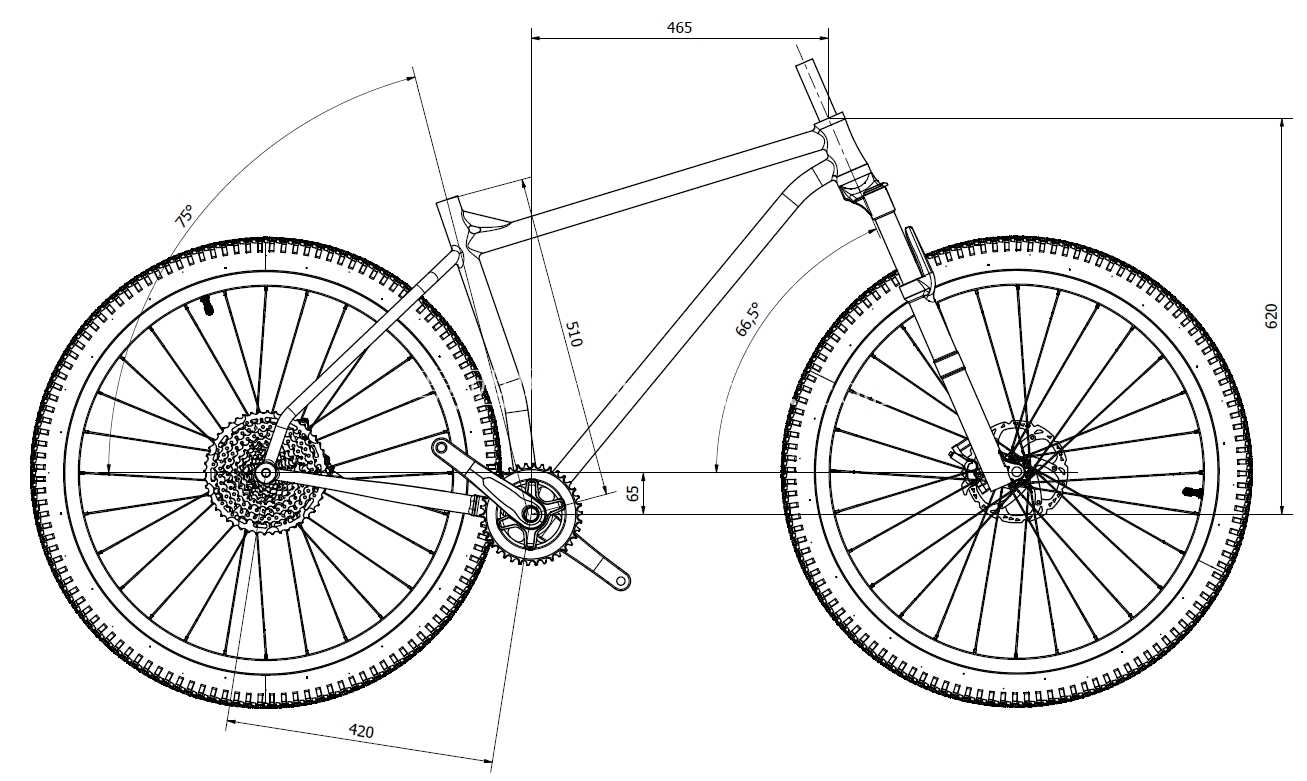

　　在实际应用场景中，这款车架既可以作为入门级山地车组装的基础载体，满足骑行爱好者日常户外越野、通勤代步的使用需求，也可以作为山地车结构教学、改装研发的参考模型，帮助结构设计人员理解硬尾山地车架的几何设计逻辑、各部件安装配合关系。设计过程中充分考虑了各配件的通用互换性，所有安装接口均遵循行业通用标准，无需定制特殊配件即可完成整车组装，降低了组装与维护的门槛。车架整体几何角度经过优化，在保证爬坡发力效率的同时，兼顾了下坡骑行时的重心分布，避免骑行时重心过于靠前带来的安全隐患，头管角度经过调校，在高速下坡时能够保持方向稳定性，不会出现过于灵活导致的晃动感，同时在低速穿越复杂路段时也能保持足够的操控灵活性。钢制管材的管壁厚度经过合理设计，在保证结构强度满足越野冲击需求的前提下，尽可能控制车架整体重量，避免不必要的材料冗余，同时关键受力部位比如头管、五通、后钩爪处做了补强处理，提升这些高应力区域的结构强度，避免长期使用后出现开裂、形变等问题。
