钢制平把砾石通勤越野自行车结构设计

这款钢制平把砾石车型的结构设计，核心瞄准非铺装路面通勤、近郊轻越野的复合使用场景，填补了硬尾山地车与传统砾石公路车之间的使用空白——既保留了硬尾山地车的结构强度冗余，又兼顾了砾石车型在混合路面的滚阻优势，适配日常城市通勤、郊野砂石路穿越、短途非铺装路骑行等多元需求，不需要用户针对不同路况更换整车，仅通过轮胎调整就能覆盖多数日常骑行场景。

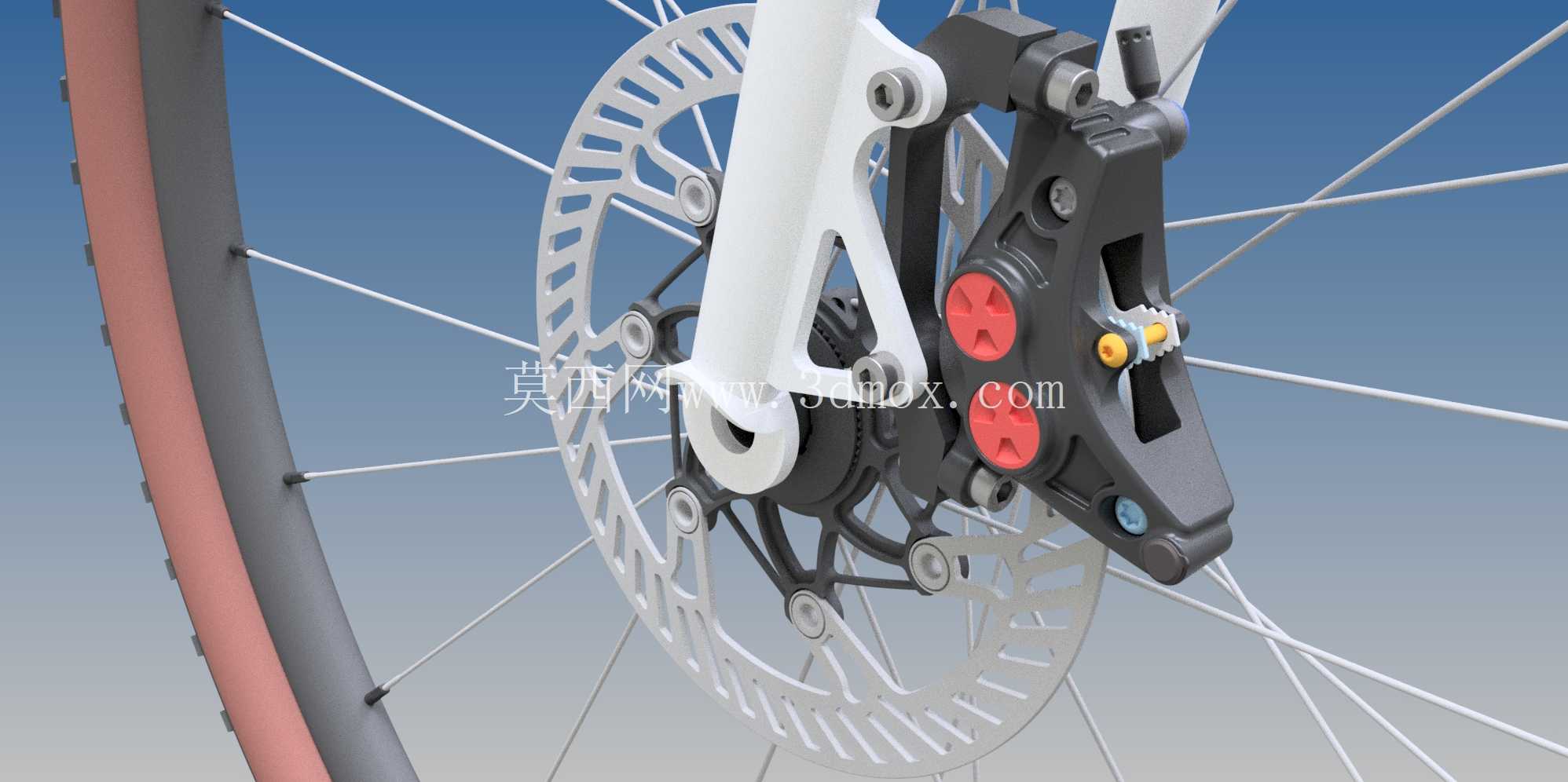

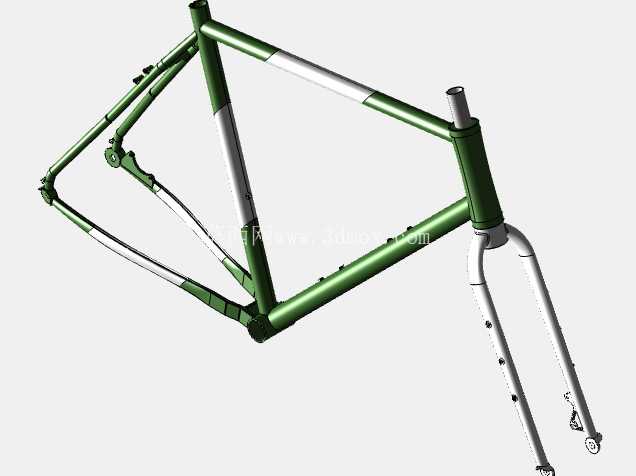

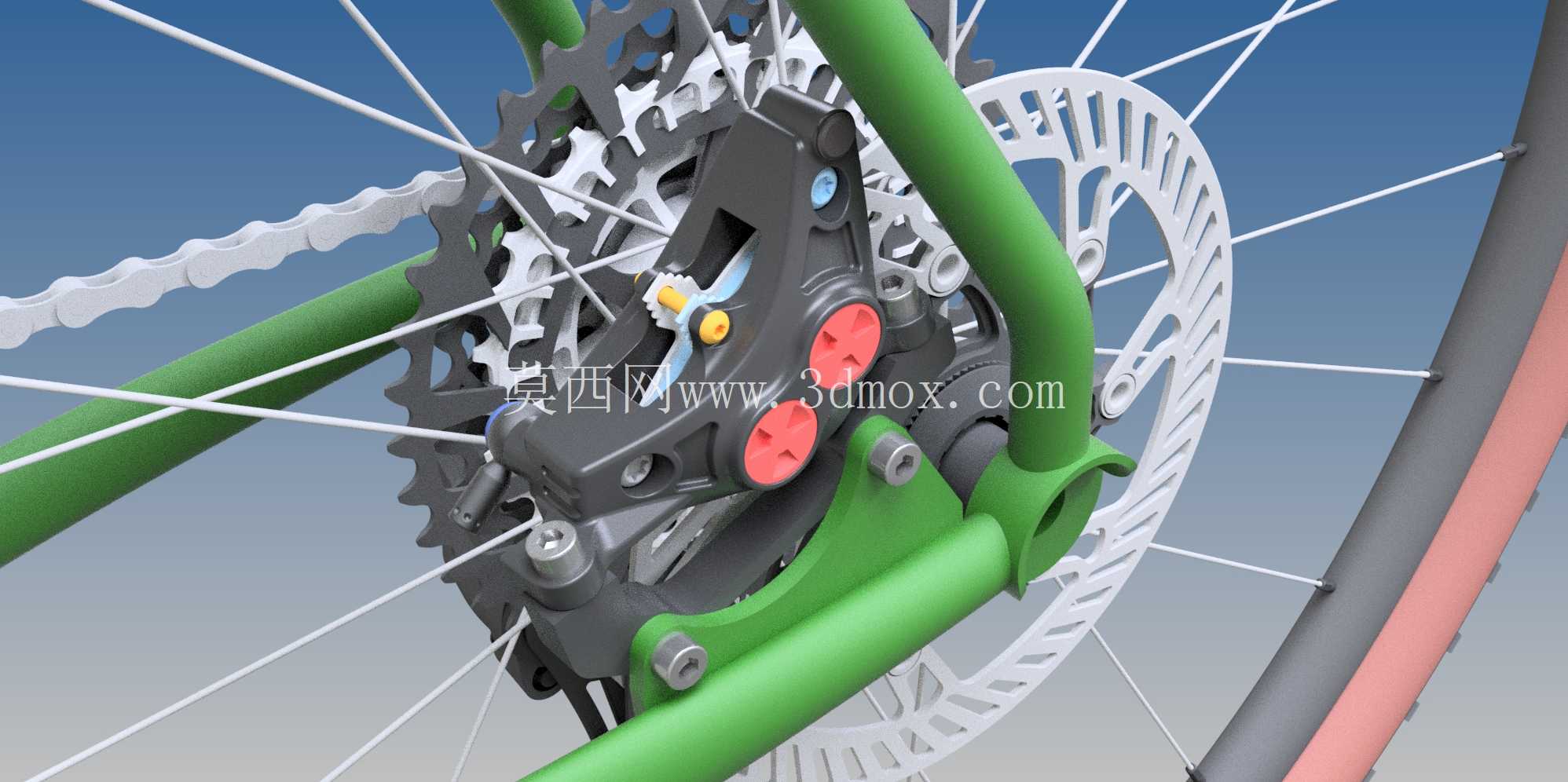

从功能特性来看，整车采用钢制车架搭配钢制前叉的结构方案，相比铝合金材质，钢制管材的形变吸震特性更优，在连续颠簸的砂石路面能过滤掉高频细碎震动，降低长距离骑行的手部、腰部疲劳感，同时钢制结构的焊接修复难度更低，日常使用中出现磕碰变形时，普通车行即可完成校正修复，后期维护成本远低于碳纤维或高端铝合金车架。制动系统采用碟刹结构，相比传统圈刹，碟刹的制动效能受雨天、泥水污染的影响更小，在涉水、沾附泥沙的非铺装路面依然能保持稳定的制动力输出，搭配桶轴轮组结构，轮组的安装定位精度更高，大扭矩踩踏或高速过颠簸路段时不会出现轮组偏移、蹭刹的问题，轮组侧向刚性也比快拆结构提升30%以上，能承受越野路段的侧向冲击。

操控部分采用长Reach平把设计，相比公路车的弯把，平把的操控姿态更直立，日常通勤时视野更好，转向操控的直接性更强，在狭窄的林间小路、城市拥堵路段都能快速调整行进方向，长Reach的把立设定让骑行重心更靠前，爬坡时能更好地分配体重，避免前轮抬升打滑，同时平把结构的改装兼容性更强，用户可以根据自身需求加装车灯、车包、休息把等拓展配件，不需要更换把组即可完成适配。传动部分搭配44mm一体式碗组，相比传统的散珠碗组，一体式密封结构的防水防尘性能更好，长期在多尘、多雨的环境下使用也不会出现碗组卡顿、转向异响的问题，维护周期从散珠结构的3个月延长至2年以上，大幅降低日常维护频次。

轮胎配置采用700x45c规格，同时预留了700x52c轮胎的安装间隙，用户可以根据使用场景更换不同胎纹的轮胎：日常城市通勤可以更换光胎降低滚阻，提升骑行效率；越野路段可以更换大颗粒齿胎提升抓地力，车架与前叉的轮胎安装边界预留了足够的泥除安装空间，即使加装全包式泥除，也不会出现轮胎蹭泥除的问题，适配雨天通勤的使用需求。

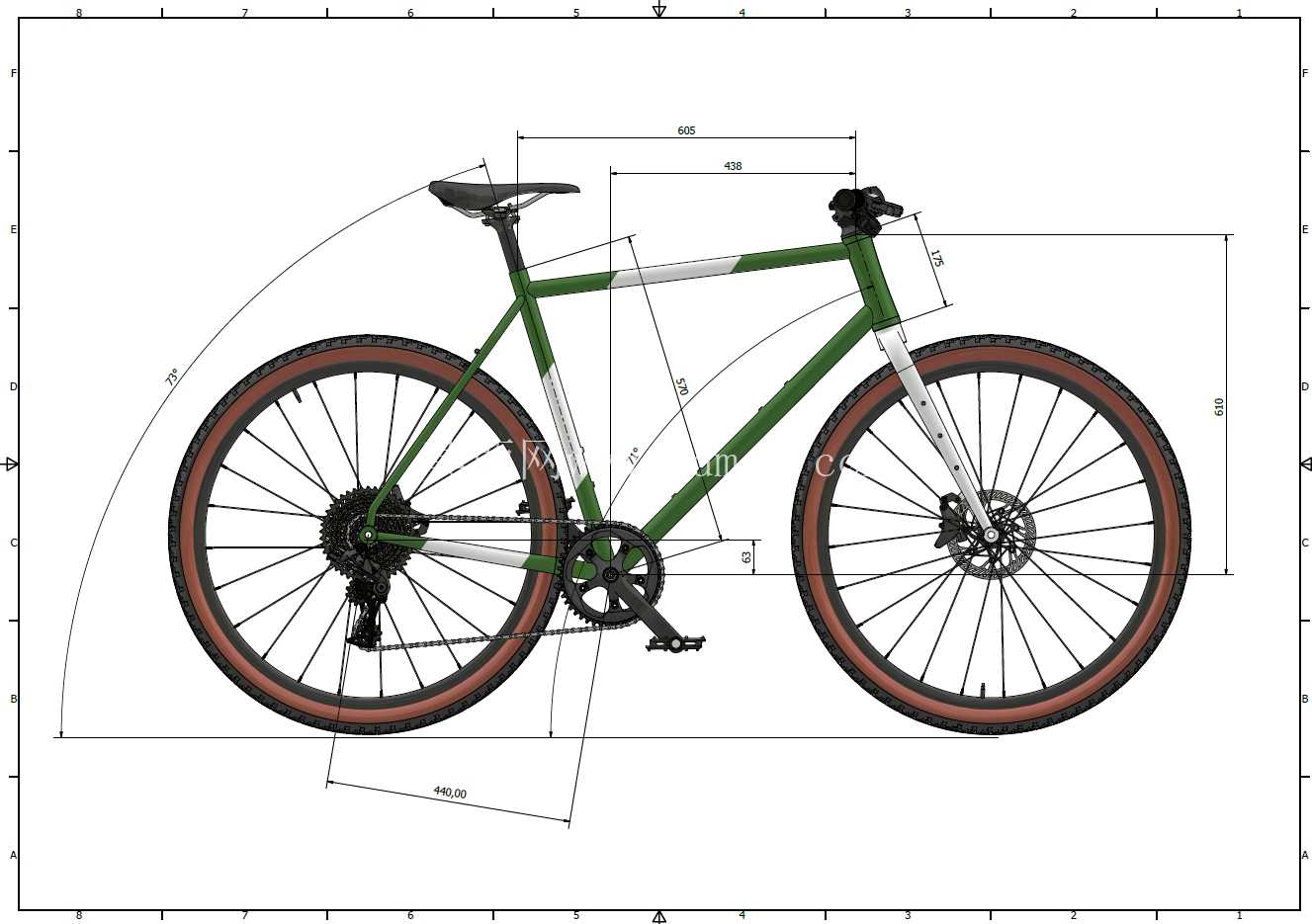

设计过程中，车架的管材角度经过多轮迭代调整，头管角度采用71度的折中设定，既不会像山地车那样头管过松导致高速巡航时转向过于灵活不稳定，也不会像公路车那样头管过死导致越野路段转向不灵活；座管角度设定为73度，踩踏时的发力传导更直接，长距离骑行时不会因为座管角度过趴导致腰部过度弯曲疲劳。车架的后下叉长度控制在425mm，兼顾了爬坡时的发力刚性和颠簸路段的滤震性能，后叉端采用可调节尾勾设计，兼容单速、多速传动系统的改装需求，用户后期如果想简化传动结构改单速通勤，不需要更换车架即可完成调整。

车架与前叉的安装接口全部采用通用标准规格，碟刹安装座为国际标准160mm碟片规格，用户可以自行更换不同品牌的碟刹卡钳；座管直径为27.2mm，是目前自行车行业通用的规格，更换升降座管、碳纤维座管都不需要转换套；把横直径为31.8mm，适配市面上绝大多数把立、副把的安装尺寸，后期改装不需要额外采购转换配件。整车的走线采用半内走结构，变速线、刹车线从车架下管内部穿过，既减少了线管外露带来的风阻，也避免了线管沾附泥沙导致的线管磨损、变速卡顿问题，同时半内走结构的线管更换难度比全内走结构低很多，普通用户在家即可完成线管更换维护，不需要专业工具拆解车架。

从安装边界来看，整车的轮距控制在1020mm，和普通城市通勤车的轮距接近，日常停放时不会占用过多空间，标准自行车停车位即可容纳；车把宽度为480mm，比山地车的车把窄20-40mm，在城市非机动车道穿行时不会因为车把过宽刮蹭到周边物体，同时又保留了越野时足够的操控杠杆力，高速过弯时能提供足够的转向力矩。车架的五通高度设定为280mm，比普通公路车高20mm，在非铺装路面通过石块、坑洼时不会出现五通磕碰地面的问题，同时又不会因为五通过高导致整车重心过高，影响过弯稳定性。

这款车型的结构设计没有追求极致的轻量化，而是把结构可靠性、场景兼容性、维护便捷性放在首位，所有零部件都采用行业通用标准规格，没有使用专属定制的特殊规格配件，用户在日常使用中如果出现零部件损坏，在普通自行车店即可买到替换配件，不需要等待专属配件订货，非常适合作为日常通勤+周末轻越野的通用骑行工具，也能作为自行车结构设计的参考案例，用于通勤类自行车、入门越野自行车的结构选型参考。
