机器人配套长行程焊接旋转工装设备

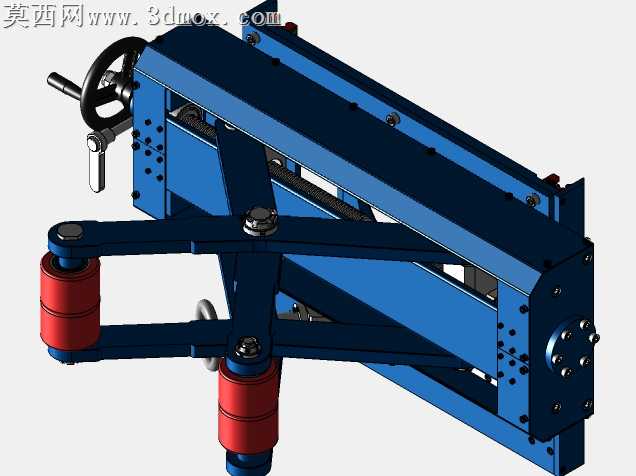

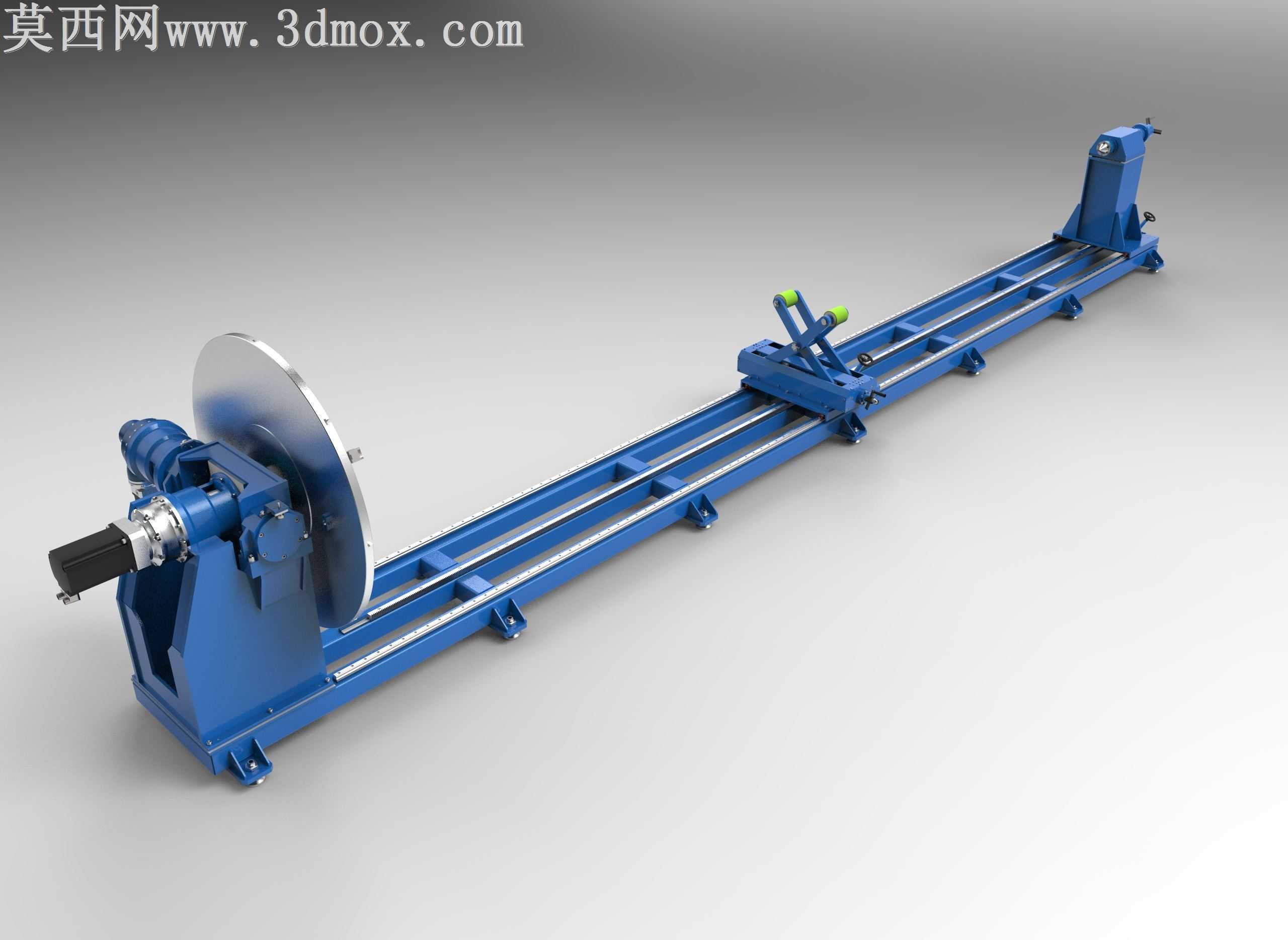

本模型为适配自动化焊接作业的长行程焊接旋转工装，整体采用三维参数化建模完成，建模过程中严格遵循机械加工装配公差要求，对各部件的装配约束关系进行了完整定义，可直接用于装配干涉校验与运动仿真验证。模型主体结构分为三大功能模块：左侧为动力驱动回转单元，集成伺服驱动电机、蜗轮蜗杆减速机构、大直径回转卡盘，卡盘盘面预留多组工装安装槽位，可适配不同规格的长轴类、筒类工件装夹，减速机构外壳采用加厚铸铁材质建模，赋予哑光蓝漆金属材质，还原工业设备的厚重质感；中部为双平行直线导轨长行程床身，导轨采用高精度线性滑轨建模，床身底部等距分布可调式支撑脚，可实现安装水平度微调，床身导轨面赋予镀铬亮面金属材质，床身基体与驱动单元保持统一的蓝漆材质，整体视觉协调统一；右侧为随动尾座单元，可沿中部导轨滑动调整间距，适配不同长度工件的顶紧支撑，尾座配备可伸缩顶紧机构与锁紧手柄，滑动座上设置有位置锁紧装置，可在调整到位后完成位置固定，中部导轨上还配置有可移动的工件辅助支撑托架，托架配备高度可调的支撑滚轮与绿色防滑操作手柄，可对长工件中段进行承托，避免焊接过程中工件变形。渲染阶段采用工业产品展示级布光方案，主光源从斜上方45度投射，搭配柔和补光消除结构死角阴影，地面添加微弱反射效果突出设备的金属质感，各操作手柄、电机轴端、锁紧螺栓等细节部件均单独赋予对应材质，真实还原设备的工业外观。设计过程中充分考虑焊接作业的实际工况，回转单元可实现无级调速旋转，配合焊接机器人完成环缝、长直缝的自动焊接作业，长行程床身可覆盖大长度工件的焊接需求，整体结构刚性强、装夹适配范围广，可有效降低焊接作业的人工劳动强度，提升焊接加工的精度与一致性，模型包含完整的结构细节，可用于焊接工作站方案展示、工装结构优化设计、职业院校焊接实训教学演示等场景。
