龙门式双工位自动焊接作业装置

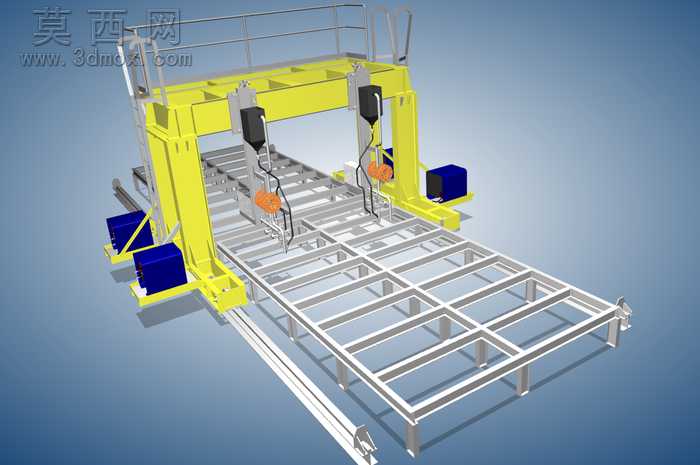

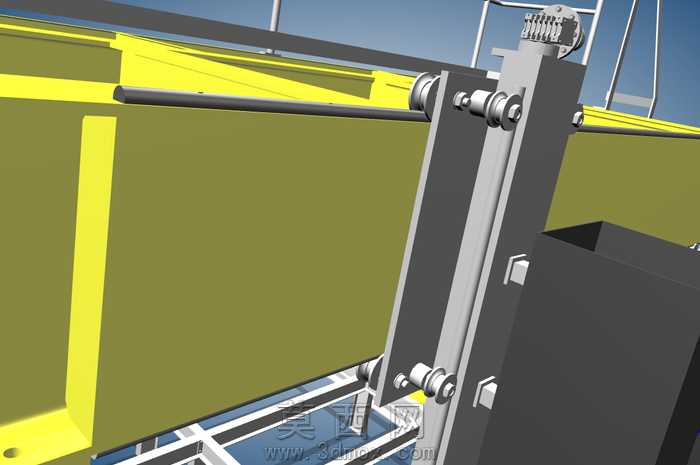

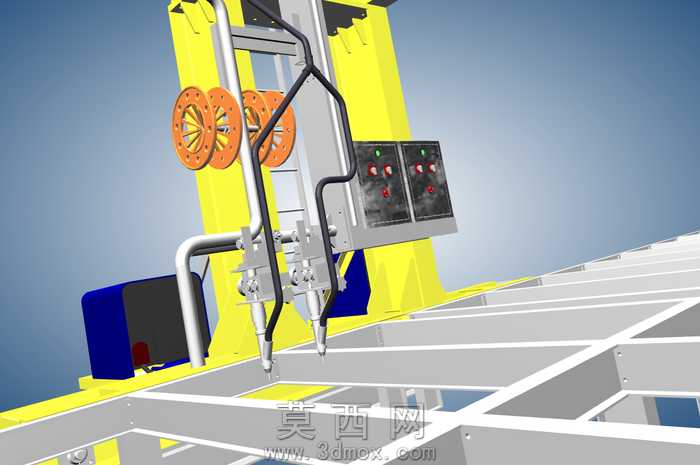

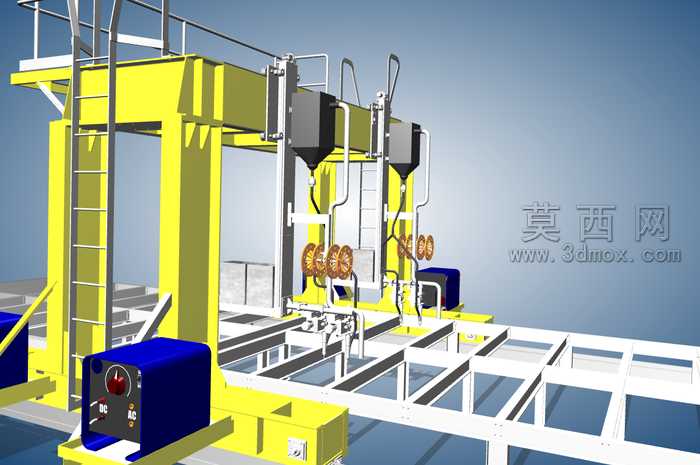

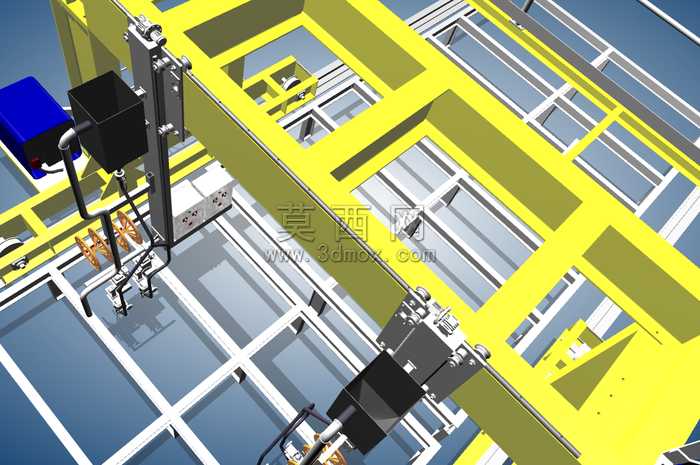

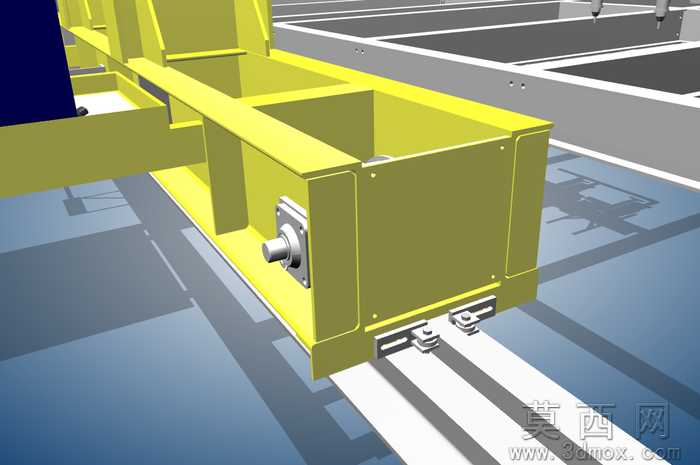

车间现场长构件焊接作业里，人工施焊的焊道偏移、热变形累积、重复定位偏差一直是拖慢产能的核心痛点，这套龙门架构的自动焊接装置，从加工适配的角度把现场落地的细节做了全维度的落地调整。横跨作业区的黄色龙门主梁没有采用整根厚壁方通直接下料的常规方案，而是在焊枪行走轨道的安装面预留了0.2mm的铣削余量，待整体框架焊接完成、经振动时效消除焊接应力后再做精加工，避免框架焊接变形导致的轨道直线度超差，让焊枪行走时的径向跳动控制在0.1mm以内，长直焊道施焊时不会出现宽窄不一的缺陷。两套独立的焊枪挂载模组分别布置在主梁两侧，没有采用统一驱动的联动设计，每个模组都单独配置了可微调的升降滑台，滑台与焊枪夹持座之间加设了绝缘隔热垫片，既隔绝焊接大电流传导至导轨丝杠造成的元件损伤，也能阻挡焊接飞溅的高温熔渣粘黏在滑动副表面，日常维护时只需清理垫片表面的焊渣即可，不用频繁拆解导轨做深度清洁。下方的工件承载框架采用横竖交错的型材拼接结构，所有型材的连接位置都开有定位销孔，现场拼装时不用反复拉卷尺校准对角线，敲入定位销就能保证框架的平面度误差控制在允许范围内，框架表面预留的T型槽可以根据待焊工件的尺寸快速调整夹具位置，不用额外焊接临时挡块，适配不同规格的长梁、框架类构件焊接需求。焊枪旁的送丝机构走线没有沿主梁外侧明线布置，而是在主梁内部预留了封闭的走线腔，把送丝管、动力线缆、信号线缆全部收纳在腔体内，避免焊接飞溅烫坏线缆外皮，也防止车间内的行车吊运工件时刮蹭到外露管线造成停机。焊枪端部的防碰撞传感器触发阈值做了适配调整，碰到工件定位偏差产生的凸起时会立刻暂停行走并抬枪，不会撞弯焊枪喷嘴导致保护气气流紊乱，减少焊道产生气孔的概率。侧边布置的电控箱采用下沉式安装，固定在龙门立柱的侧方空腔内，箱体与立柱之间加设了减震橡胶垫，隔绝焊枪行走时产生的振动传导到箱体内的元件上，避免长期振动导致的接线端子松动。整套装置的所有外露加工面都做了发黑防锈处理，焊接作业区附近的金属表面没有做亮面镀铬处理，减少弧光反射对操作人员视线的干扰，也避免亮面反光干扰焊枪的弧压跟踪传感器信号。不同工位的作业参数可以单独存储，切换工件规格时不用重新调整所有焊接参数，调用预设程序就能快速投产，适配小批量多品种的焊接加工需求，减少换型等待的时间损耗。
