带碰撞检测功能的浮头数控等离子切割头结构

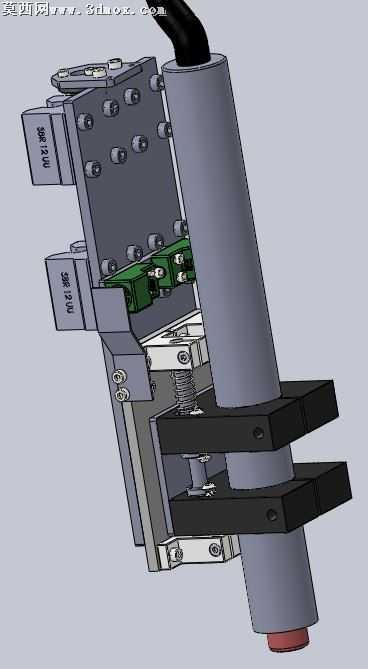

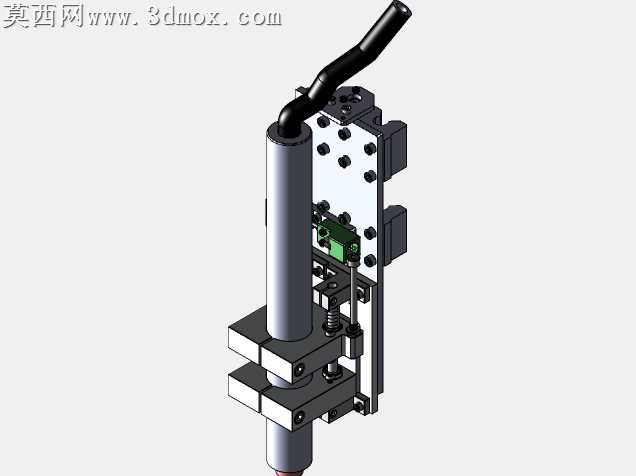

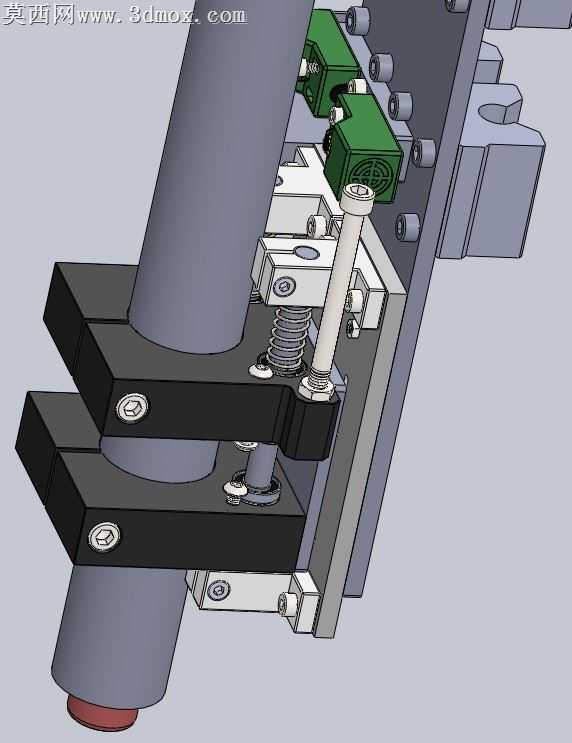

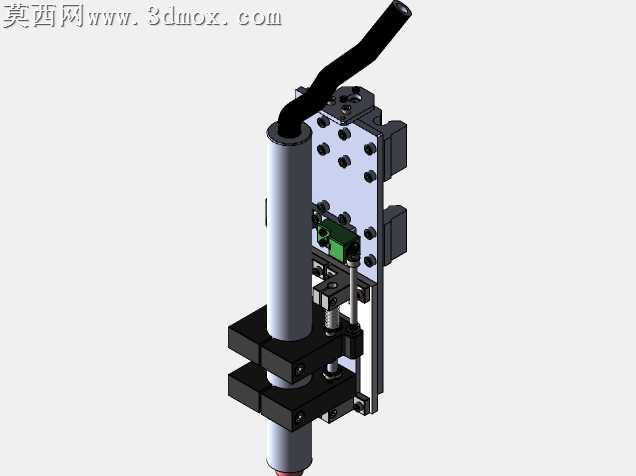

本模型为数控等离子切割设备的浮头式切割执行端结构，采用三维建模软件完成全参数化设计，所有零部件均按照实际工业加工标准进行尺寸约束与装配配合，可直接用于结构验证、方案评审与生产参考。建模过程中对各功能模块进行了独立的子装配拆分，整体结构分为安装固定模组、浮动导向模组、传感检测模组、切割执行端四个核心部分，各模组之间通过标准紧固件完成连接，装配关系清晰无干涉，可通过剖切视图清晰查看内部的弹簧预紧、导向限位结构。渲染阶段采用工业机械常用的材质表现方案：安装基座与金属夹块赋予磨砂碳钢材质，表面做细微的氧化纹理处理还原真实金属质感；导向轴、调节螺杆等精密传动部件赋予抛光不锈钢材质，突出机加工表面的高光质感；感应传感器模块采用工业绿塑壳材质搭配黑色接线端，还原电子元器件的真实外观；弹簧部件做金属丝纹理处理，还原弹簧的螺旋结构与金属光泽；切割端的陶瓷绝缘套与等离子喷嘴分别赋予耐高温陶瓷与紫铜材质，区分不同功能部件的材质差异。结构设计上采用双导柱配合弹簧预紧的浮动方案，可在切割过程中让切割头随板材表面起伏自适应升降，保证喷嘴与板材的间距恒定，避免因板材变形导致的切割质量下降或喷嘴撞损。检测部分搭载两组感应传感器，一组用于探测金属板材位置，实现初始定位与高度跟踪；另一组用于碰撞检测，当切割头遭遇意外碰撞时可快速触发信号反馈给设备控制系统，及时停机避免切割头损坏，同时搭配机械式硬限位结构，在传感器失效时提供二次防护，大幅提升设备运行的可靠性。整体设计充分考虑了工业现场的使用需求，各易损件均采用快拆式安装结构，方便后期维护更换喷嘴、陶瓷套等耗材，安装夹块采用可调节开口设计，可适配不同直径的等离子割炬安装需求，具备较强的通用性与实用性。
