攀岩用铝合金8字速降环结构设计

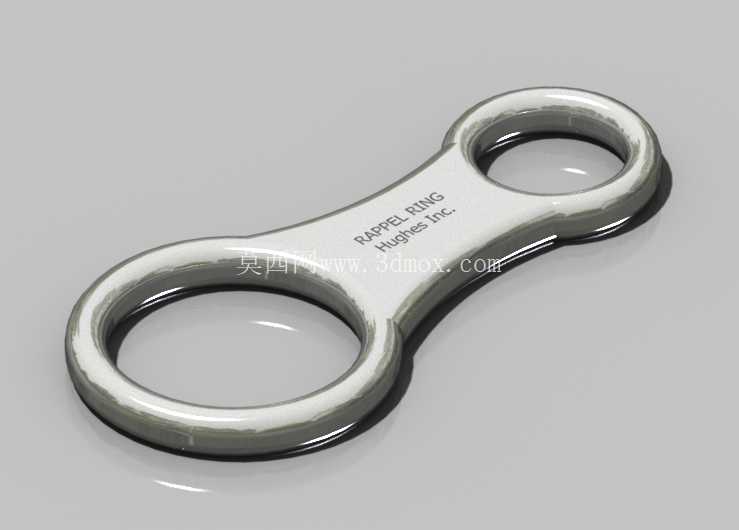

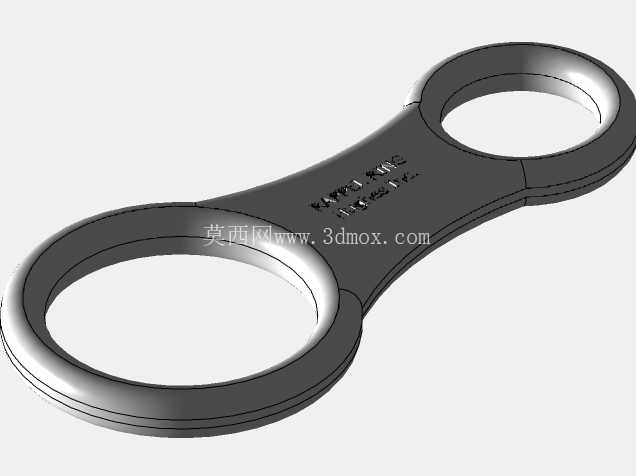

这款双环结构的承重连接件，是户外攀岩、速降作业场景里的核心受力构件，日常也会应用在高空作业绳索下降、山岳救援绳索系统搭建、探洞活动的绳索减速环节中，作为绳索与人体安全带之间的减速受力载体，承担着摩擦控速、承重传力的核心作用。从结构设计逻辑来看，整体采用一体化锻造后机加工成型的工艺路线，没有额外的拼接焊缝，从根源上避免了焊接缺陷带来的应力集中风险，两个等径圆环通过中间的平直连接臂平滑过渡，所有棱边都做了R3以上的圆角倒钝处理，避免绳索在摩擦过程中被尖锐棱边割伤，同时也能减少绳索弯折处的应力集中，延长配套绳索的使用寿命。

从实际使用的功能特性出发，设计时首先考虑的是绳索穿绕的便捷性，两个圆环的内孔直径统一设置为28mm，能够兼容市面上主流的10mm-12mm直径攀岩动力绳、静力绳的穿绕需求，穿绳时只需将绳索从一端圆环穿入，绕过中间连接臂后从另一端圆环穿出，即可形成稳定的摩擦减速结构，使用者通过控制绳索自由端的握持力度，就能灵活调整下降速度，操作逻辑简单可靠，即使是经过基础培训的新手也能快速掌握使用方法。中间连接臂的宽度设置为18mm，厚度为8mm，表面做了硬质阳极氧化处理，既提升了表面的耐磨性能，避免长期绳索摩擦导致构件壁厚减薄影响承重，也能在户外潮湿环境下提升抗腐蚀能力，减少铝合金表面氧化层脱落带来的性能衰减。

从安装边界与尺寸适配的角度考量，构件整体长度为110mm，最大外圆直径为42mm，整体重量控制在85g左右，不会给户外作业者带来额外的负重负担，两端圆环的外圆边缘同样做了圆弧过渡，在与安全带主挂点连接时，不会与主锁的锁体产生硬接触的应力集中点，能够保证受力时载荷均匀分布在挂点接触面上。设计过程中针对受力工况做了有限元仿真验证，在15kN的纵向静载荷下，中间连接臂的最大应力出现在与圆环过渡的位置，数值为210MPa，远低于6061-T6铝合金的屈服强度，能够满足户外装备22kN的破断强度要求，同时在反复加载1000次额定工作载荷的疲劳仿真中，构件没有出现明显的塑性变形，能够满足长期反复使用的可靠性要求。

在细节设计上，构件表面没有多余的凸起结构，整体轮廓平滑流畅，在绳索高速摩擦下降的过程中，不会出现绳索卡滞、勾挂衣物或装备的情况，连接臂上的标识区域采用激光蚀刻工艺，不会因为长期摩擦导致标识脱落，方便使用者定期检查构件的磨损情况，当连接臂位置的磨损深度超过1mm时，就需要及时更换构件，避免承重能力下降带来的安全风险。不同于市面上部分焊接结构的8字环，这款一体化成型的构件在受力时不会出现焊缝开裂的问题，两个圆环的同轴度误差控制在0.1mm以内，保证绳索穿绕后摩擦受力均匀，不会出现单侧偏磨的情况，同时圆环的内孔表面做了抛光处理，表面粗糙度达到Ra1.6，既能够保证足够的摩擦力实现控速，也不会因为表面过于粗糙过度磨损绳索表皮。

实际应用中，这款构件除了单独作为速降减速装置使用外，还可以配合上升器、扁带等装备搭建滑轮提升系统，在救援场景中实现伤员提拉、装备运输的功能，双环的结构设计也方便在复杂绳索系统中同时连接多根绳索，实现多节点的受力分配。设计时充分考虑了不同使用场景的兼容性，构件的整体尺寸既不会因为过大导致携带不便，也不会因为过小导致绳索穿绕困难，在零下20摄氏度到零上50摄氏度的环境温度范围内，铝合金材料的力学性能不会出现明显衰减，能够适应高海拔、高湿度等复杂户外环境的使用需求。
