间歇传动用六槽星形日内瓦轮结构设计

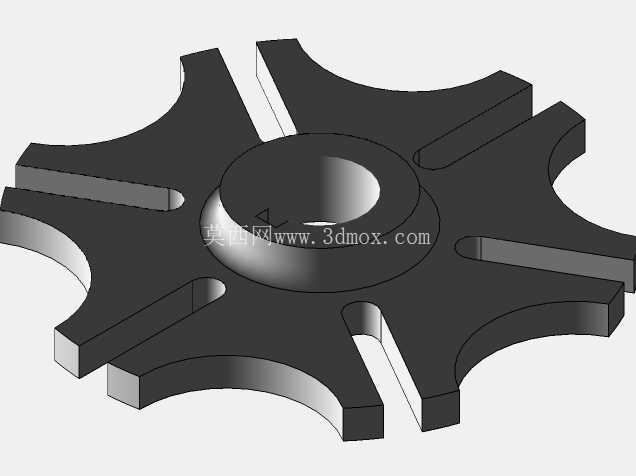

在自动化产线的转位工位、多工位灌装设备的分度切换、胶片放映机的走片机构、轻工包装机械的间歇送料单元里，你总能见到日内瓦传动机构的身影，而这款带中心凸台的六槽星形槽轮，正是这类间歇传动装置里的核心从动件。区别于连续运转的齿轮传动，日内瓦机构的核心作用是把主动拨盘的连续匀速转动，转化为槽轮侧的单向间歇步进运动，每次转动固定角度后精准锁止，不需要额外加装复杂的分度定位结构，就能实现工位间的精准切换，在中低速轻载的间歇传动场景里，它的结构紧凑度、传动可靠性远高于槽轮之外的其他间歇方案，加工和装配成本也更可控。

从结构设计逻辑来看，这款槽轮采用六槽均布的布局，对应主动拨盘每旋转一周，槽轮完成60度的单次步进，也就是单周可实现6个工位的切换，这个槽数选择是工程应用里的折中方案：槽数过少会导致传动过程中角加速度突变过大，运行冲击和噪声明显提升，加速配合面的磨损；槽数过多则会让槽轮的径向尺寸不必要增大，机构整体占用空间提升，同时锁止弧的配合长度变短，定位精度保持性下降，六槽的参数刚好平衡了传动平稳性和结构紧凑度的需求。中心位置的带凸台轴孔设计，一方面是为了增加轮毂与配合转轴的接触长度，提升传动过程中的同轴度，避免槽轮在频繁启停的冲击下出现轴孔偏磨；另一方面凸台结构可以在装配时起到轴向定位作用，不需要额外加装轴套就能确定槽轮在转轴上的安装位置，减少装配环节的调整工作量。

从外形尺寸与安装边界来看，这款槽轮的外轮廓为带圆弧锁止面的星形结构，六个径向槽的槽宽尺寸与主动拨盘的圆柱销直径保持严格的间隙配合，配合间隙控制在0.02-0.05mm区间，间隙过大会导致传动换向时出现明显的回差，工位定位精度下降；间隙过小则会在装配和运转时出现卡滞，尤其是在温度变化导致零件热胀冷缩的工况下，容易出现拨销卡入槽内后无法顺畅脱出的故障。槽轮上的六个外圆弧面为锁止配合面，弧度与主动拨盘上的锁止凹弧完全匹配，当拨销脱离径向槽的时间段内，两个弧面紧密贴合，完全限制槽轮的转动自由度，保证工位停留阶段槽轮不会因为外力出现偏移，不需要额外加装定位销或者刹车结构就能实现可靠锁止。每个径向槽的端部都做了微小的倒角处理，避免拨销在进入和脱出槽口时出现锐边刮擦，降低接触应力，延长配合零件的使用寿命。

在实际应用场景中，这类槽轮的材质选择通常根据工况负载确定，轻载高速场景比如电子元件编带设备的送料机构，会选用硬质阳极氧化的铝合金材质，降低自身转动惯量，减少启停阶段的冲击；中载场景比如包装机械的转台驱动，会选用45号钢调质处理后表面淬火，提升槽面和锁止弧面的耐磨性；有洁净要求的食品医药设备工位转位，则会选用304不锈钢材质，避免锈蚀污染生产环境。设计建模过程中，需要重点校核拨销进入槽轮时的切入角，保证拨销的运动方向与径向槽的中心线切线方向重合，避免出现刚性冲击，同时要验算锁止弧的起始和终止位置，保证拨销完全脱出径向槽的瞬间，锁止弧刚好进入配合位置，避免出现传动过程中的空档游动现象。另外槽轮的厚度尺寸需要和主动拨盘的配合厚度匹配，过薄会导致接触应力过大，槽口容易出现压痕变形，过厚则会增加不必要的转动惯量，提升驱动端的负载。

这类槽轮结构的优势在于，整个传动过程没有复杂的电控元件，纯机械结构就能实现固定分度的间歇传动，抗干扰能力强，在车间多尘、有油污的恶劣工况下也能稳定运行，不需要频繁的维护调整，相比凸轮分度器，它的加工难度更低，普通的铣床和线切割设备就能完成加工，适合非标自动化设备的定制化设计场景，在小批量的专用设备开发中，能够大幅缩短设计和加工周期，降低设备的整体制造成本。建模时需要注意六个径向槽的角度均布误差控制在0.01度以内，锁止弧的同轴度与中心轴孔保持一致，否则会出现工位偏移、锁止卡滞的问题，影响整个传动机构的正常运行。
