适配运动相机的夜灯安装转接固定支架

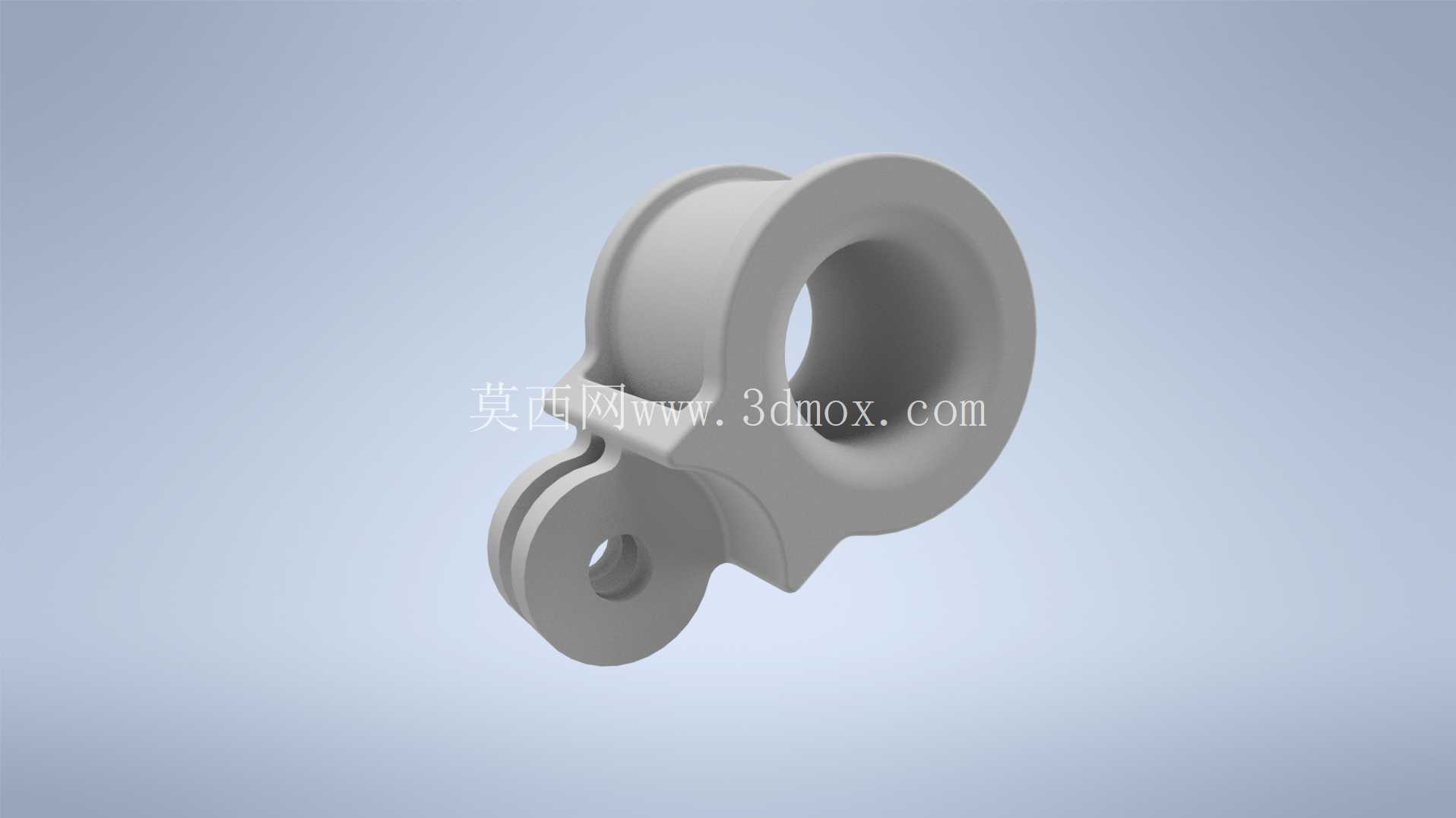

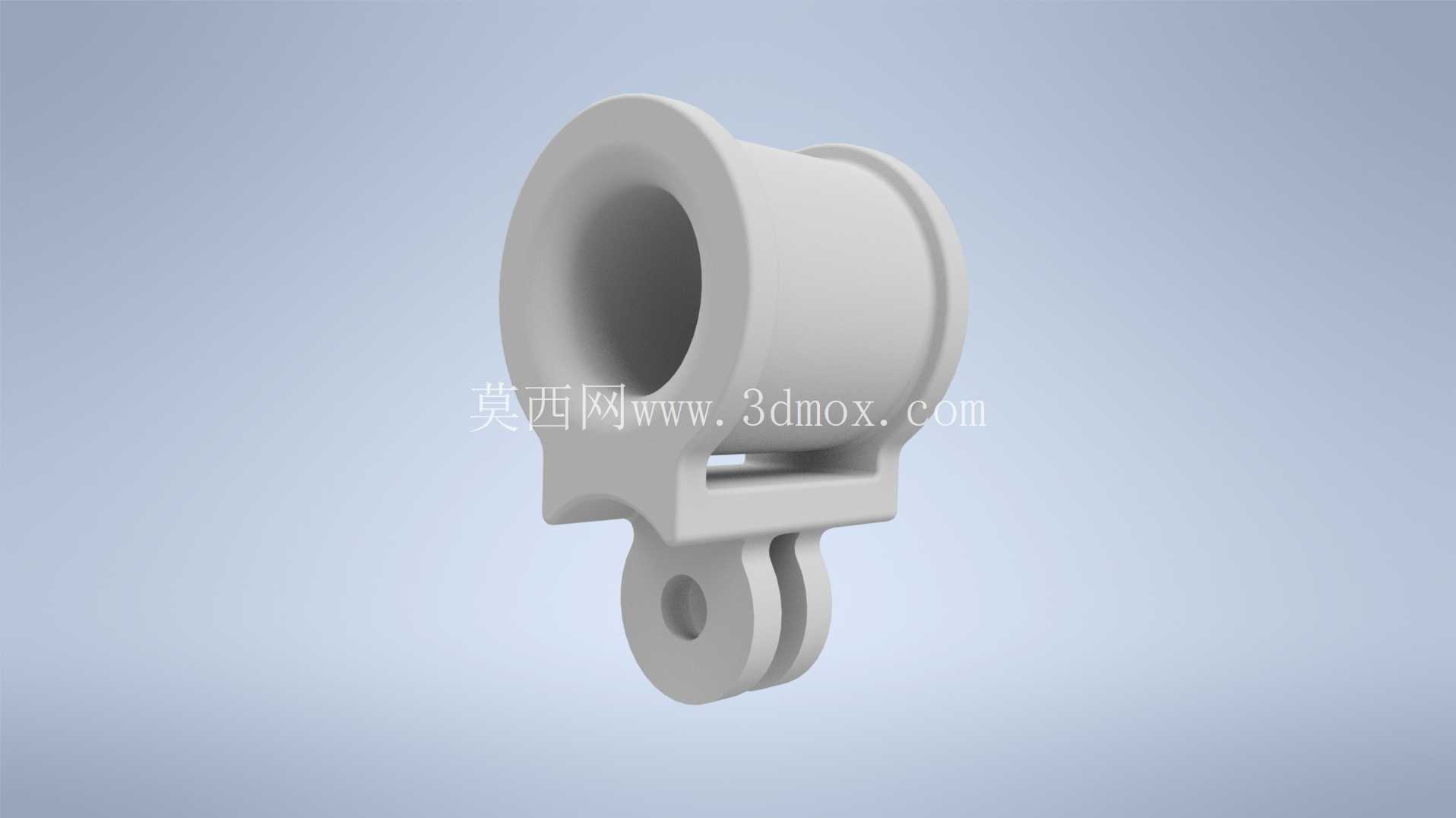

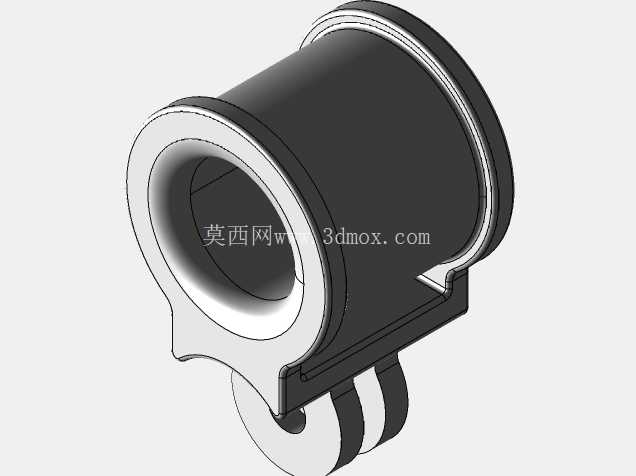

　　户外骑行、夜间徒步、露营作业等场景中，常需要在现有运动相机支架上加装辅助照明设备，这款转接支架正是为解决不同设备接口不兼容的问题设计，无需额外更换整套支撑系统，就能实现夜灯与标准GoPro接口支架的快速连接。从结构设计来看，支架上部为圆筒形灯座腔体，内壁做了适配常规筒状夜灯的公差预留，腔体边缘设置了一圈限位凸缘，可避免灯体装入后出现轴向窜动，腔体壁厚根据常用3D打印或注塑成型的工艺要求做了均匀化处理，最小壁厚控制在1.8mm以上，既保证结构强度，也避免成型过程中出现缩痕、缺料等缺陷。

　　下部为标准的GoPro双叉式连接耳，耳片上开有同轴的销轴安装孔，孔位公差严格匹配通用GoPro接口的销轴尺寸，双叉间隙与常规支架接头的厚度适配，安装时无需额外打磨修整，即可直接卡入对应支架的连接位，通过标准手拧螺丝完成锁紧。设计过程中优先考虑了载荷传递路径的合理性，灯座腔体与下部连接耳之间通过加厚的过渡筋位连接，筋位做了圆弧过渡处理，避免应力集中导致的断裂问题，当灯体重量在200g以内时，即使在骑行颠簸工况下，连接部位也不会出现明显形变或松动。

　　安装边界方面，支架整体最大外径为32mm，下部连接耳的总宽度为20mm，双叉间隙为4.2mm，销轴孔直径为5.2mm，上部灯座腔体的有效安装深度为18mm，适配外径25-28mm的筒形夜灯，安装后整体突出支架安装面的高度为38mm，不会与周边的运动相机、快装板等部件产生干涉。实际使用时，可将夜灯直接推入上部腔体，依靠腔体与灯体之间的过盈配合实现初步固定，若需要更高的连接可靠性，也可在腔体侧壁预留的隐形孔位加装紧定螺钉，进一步锁死灯体，避免剧烈晃动时灯体脱落。下部双叉结构的接触面做了微纹理处理，锁紧后可增大接触面摩擦力，即使在大角度调整灯头照射方向后，也能保持角度稳定，不会出现自行下垂偏移的问题。

　　不同于市面上常见的一体式灯架，这款转接支架不需要替换原有设备上的GoPro支架，仅作为中间转接件使用，用户可根据使用需求快速拆装，不需要照明时可直接取下支架，恢复原有运动相机的安装状态，不会破坏原有设备的使用功能。结构建模过程中，所有连接部位的圆角均做了统一规范，外露边缘无尖锐棱角，避免安装使用过程中划伤手部或线缆，整体结构无倒扣特征，若采用注塑工艺生产，可通过简单的两板模实现成型，无需复杂的抽芯结构，能有效降低量产时的模具成本；若采用3D打印制作，也无需添加过多支撑结构，打印完成后仅需简单去除少量支撑即可直接使用，适配个人用户自制或小批量生产的需求。在户外作业场景下，该支架还可拓展用于固定小型手电筒、信号指示灯等同直径的柱状设备，不仅限于夜灯安装，只要外径匹配上部腔体尺寸的柱状配件，均可通过该支架转接至GoPro标准接口的支撑系统上，比如头盔支架、车把支架、胸带支架等常见的运动相机支撑位，都能通过这个转接件快速拓展照明功能，无需为不同的支撑设备单独配置专用灯架，减少配件携带数量，提升户外装备的通用性。
