路虎揽胜极光曲面造型数模

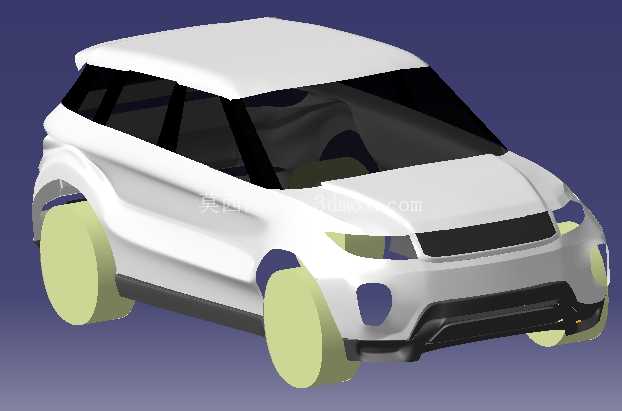

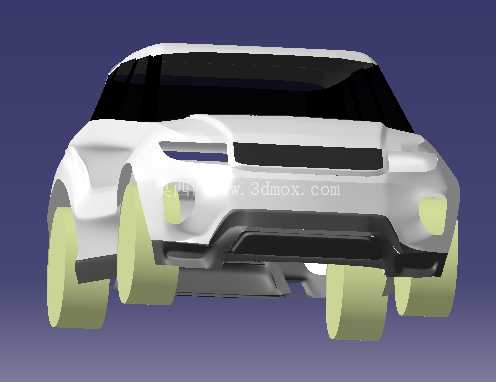

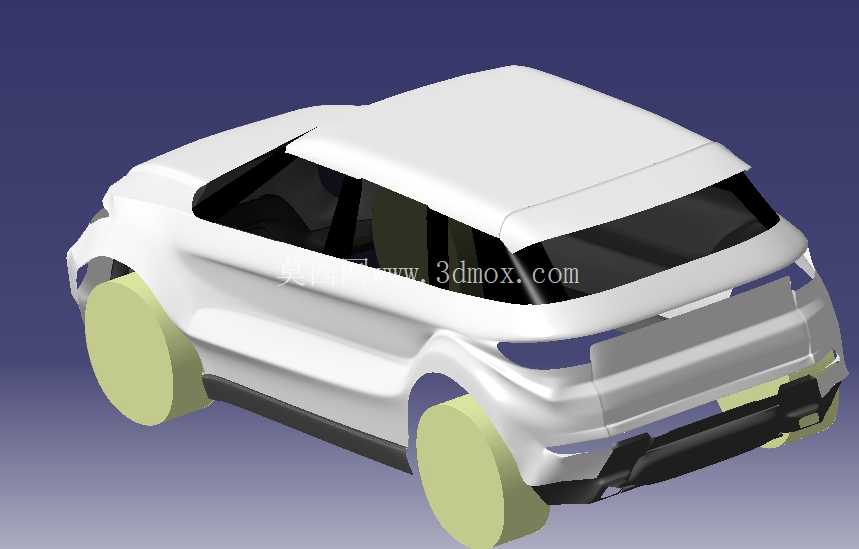

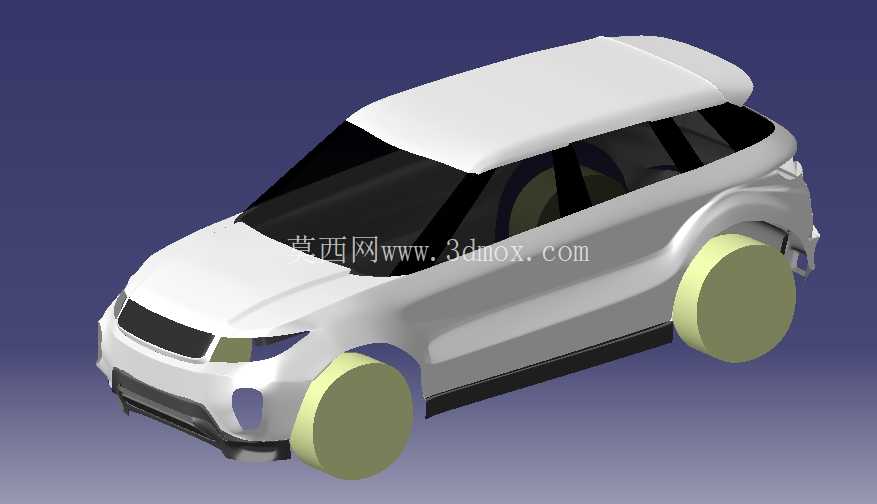

　　该曲面数模完整还原了路虎揽胜极光的整车外覆盖件造型特征，覆盖前保险杠、翼子板、车门、侧围、车顶、后尾门、后保险杠等全部外饰曲面区域，可作为汽车造型设计阶段的参考基准，也可用于外饰件逆向开发的初始数模搭建，适配造型评审、油泥模型比对、外饰件结构设计前置参考等多个工程场景。从实际工程用途来看，这类整车曲面数模能够帮助结构设计人员在项目前期快速确认外饰边界，避免后续结构设计阶段出现与造型面冲突的问题，尤其是在灯具安装、保险杠卡扣布置、侧裙护板安装、车门密封条贴合等环节，精准的曲面基准能够大幅减少反复调整造型面的沟通成本，缩短外饰件开发的迭代周期。

　　数模的曲面构建遵循汽车外饰A级曲面的基本逻辑，大面之间的过渡曲率连续，棱线特征清晰还原了极光车型的标志性设计，包括悬浮式车顶的折线走向、侧窗的收腰轮廓、前后翼子板的肌肉感曲面、后尾门的倾斜角度都做了精准还原，轮拱区域的曲面预留了轮胎跳动的安全间隙，按照常规紧凑型SUV的尺寸边界设定，轮距、轴距、接近角离去角的曲面边界都符合实车的比例关系，能够直接用于总布置阶段的人机工程校核参考。

　　在设计思路上，该数模采用分块构建曲面的方式，先通过大面拉伸、扫掠搭建整车的基础轮廓面，再通过桥接、匹配曲率完成曲面之间的顺滑过渡，针对车身侧面的特征腰线，做了曲率渐变处理，保证从车头到车尾的棱线光影均匀，不会出现曲面扭曲导致的光影断层；前后保险杠的曲面预留了雷达安装、格栅装配、拖车钩盖板的安装平面位置，车顶曲面预留了天窗、行李架的安装边界，车门曲面考虑了玻璃升降的弧度匹配，侧围与车门的分缝位置做了等距偏移处理，符合实际生产中的分缝公差要求。

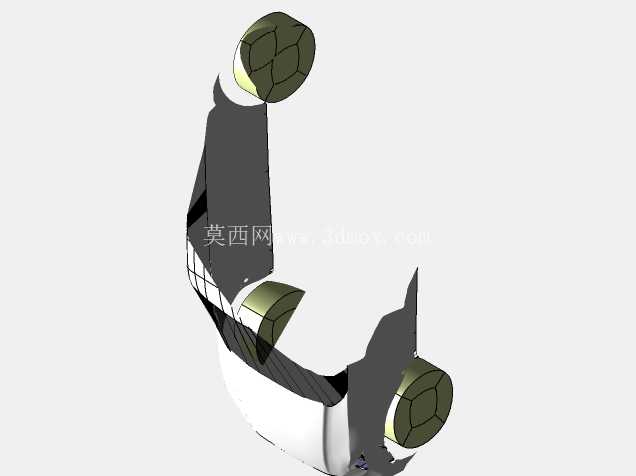

　　从安装边界来看，该数模的轮包曲面按照常规19寸轮毂的尺寸预留了足够的转向间隙，前保险杠下部的曲面高度符合城市SUV的通过性设计要求，后保险杠的排气区域曲面预留了装饰件的安装空间，前后风挡的曲面曲率符合夹层玻璃的成型工艺要求，不会出现曲率过小导致玻璃无法热弯成型的问题。这类曲面数模在实际项目中，还可以用于CFD空气动力学仿真的初始模型，通过对曲面进行封闭处理后划分网格，能够初步模拟整车的风阻系数、气流走向，为后续的造型优化提供数据参考，也可用于展会展示、宣传动画制作的基础模型，在汽车设计教学环节中，也可作为曲面建模的教学案例，帮助学习者理解汽车外饰曲面的构建逻辑、曲率匹配方法、分缝处理技巧。需要注意的是，该数模为外饰曲面模型，未包含内部的钣金结构、底盘系统、内饰零件，在用于结构设计时需要根据实际的零部件安装要求补充安装柱、卡扣座、加强筋等结构特征，曲面的厚度需要根据外饰件的材料特性做偏移处理，比如保险杠采用PP+EPDM材料时，通常壁厚设定在2.5-3mm之间，侧裙护板的壁厚设定在2-2.5mm之间，偏移曲面时需要注意壁厚均匀，避免出现壁厚突变导致的注塑缩痕问题。
