电动方程式赛车空间桁架承载车架

　　这套空间桁架式承载车架，是面向大学生方程式电动赛事开发的整车核心承载结构，整套管架布局完全围绕电动赛车的赛事使用需求展开，没有沿用民用车辆的冲压车身思路，全部载荷传递路径都由不同管径的薄壁管材拼接完成，在三维结构中形成连续的封闭受力笼。

　　从赛场实际使用场景来看，这类车架需要同时应对直线加速的纵向冲击、高速过弯的侧向交变载荷、颠簸路段的垂向跳动，以及赛事规则强制要求的碰撞吸能需求，日常练车过程中还要承受频繁拆装电池、电机、悬架总成带来的安装位拉扯，维修时也需要操作人员能够快速在管架间隙中完成线路梳理与部件更换，因此管架的排布并没有一味追求极致轻量，而是在乘员舱周边、动力总成安装区域预留了足够的操作空间。

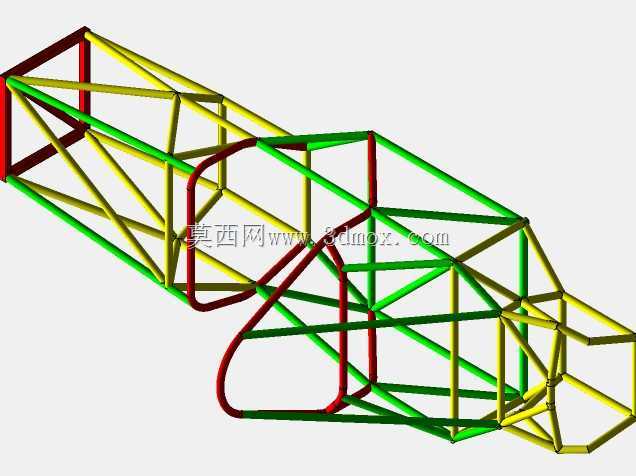

　　设计思路上首先锁定的是驾驶员的乘坐边界：先按照人机工程定位座椅靠背、方向盘、踏板组的相对位置，确定驾驶员头盔、肩部、腿部的最小安全间隙，再围绕这个乘员轮廓搭建主防滚环、前防滚环与侧边防撞桁架，红色标注的高应力区管材全部采用更大壁厚的合金钢管，直接承担碰撞时的第一波冲击力，避免乘员生存空间出现挤压变形。绿色与黄色区分的管段分别对应次要传力路径与安装支撑结构，前舱区域的桁架向前延伸预留出前悬架摇臂、转向机的安装坐标点，后舱的收拢式管架直接围出电机、减速器、电池包的安装舱位，所有悬架硬点、动力总成悬置点位都直接焊接在桁架节点上，让外部载荷能够顺着管材轴线直接传递到整个笼式结构，避免在管材中段出现额外的弯曲应力集中。

　　外形尺寸方面，整车车架的宽度严格匹配赛事规则的轮距限制，两侧侧边防撞杆的外沿刚好处于轮胎内侧的安全边界内，不会在过弯时与轮胎发生运动干涉；车架总长从前防撞梁安装端一直延伸到后差速器安装位，前部桁架留出的溃缩区长度满足碰撞吸能要求，后部管架的分层布局能够同时固定驱动电机、冷却系统与后扩散器安装支架。车架底部的横向管材统一对齐基准平面，既作为电池包底部的承托边框，也为底盘护板提供连续的安装孔位，不需要额外焊接突出支架就能完成护板固定，最小离地间隙在满载状态下仍能满足赛道起伏路面的通过要求。

　　安装边界的处理上，所有管段的相交位置都经过相贯线裁切，管材对接时完全贴合后再完成焊接，不存在错位搭接带来的应力缺口；转向柱的安装横梁在建模阶段就预留了传感器、仪表支架的固定点位，冷却水管、高压线束的走线路径顺着管架内侧的空隙规划，通过管卡直接固定在管材上，远离悬架运动的摆动范围。针对电动赛车的特殊需求，电池舱周边的桁架特意加密了横向支撑，不仅能够约束电池包在急加减速时的位移，也能在侧方碰撞时形成多层缓冲结构，避免电池模组直接受到外力挤压。

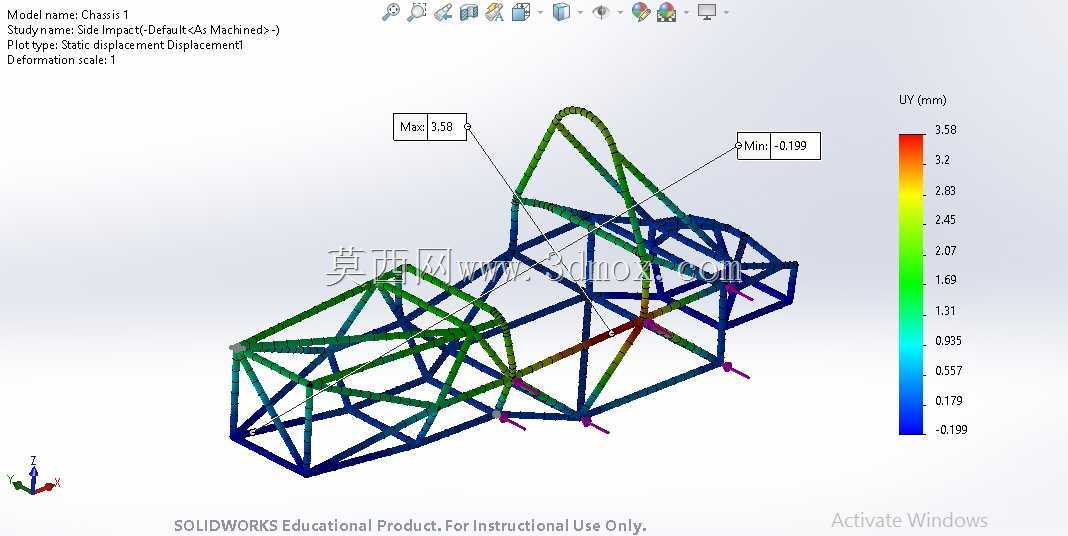

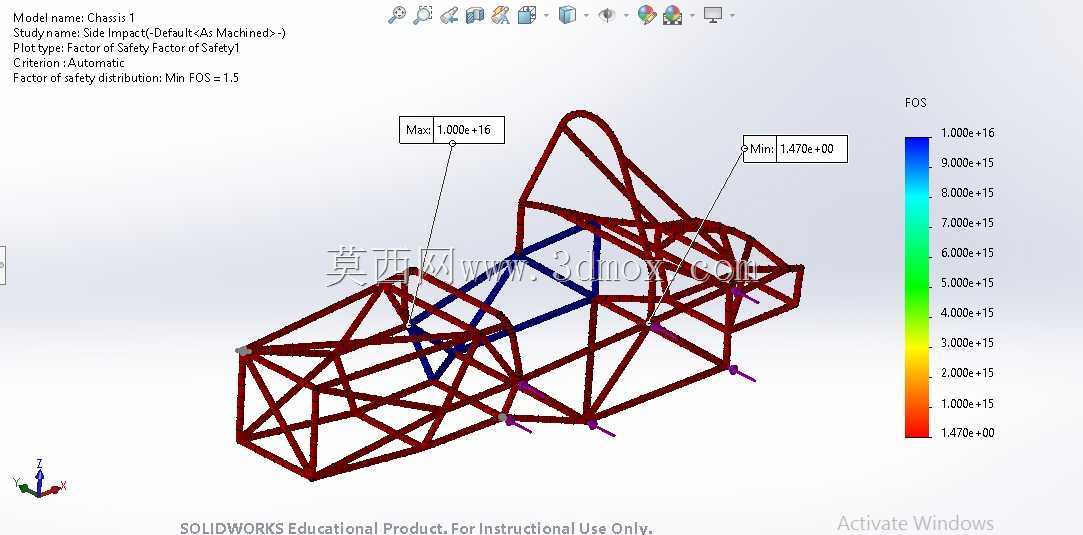

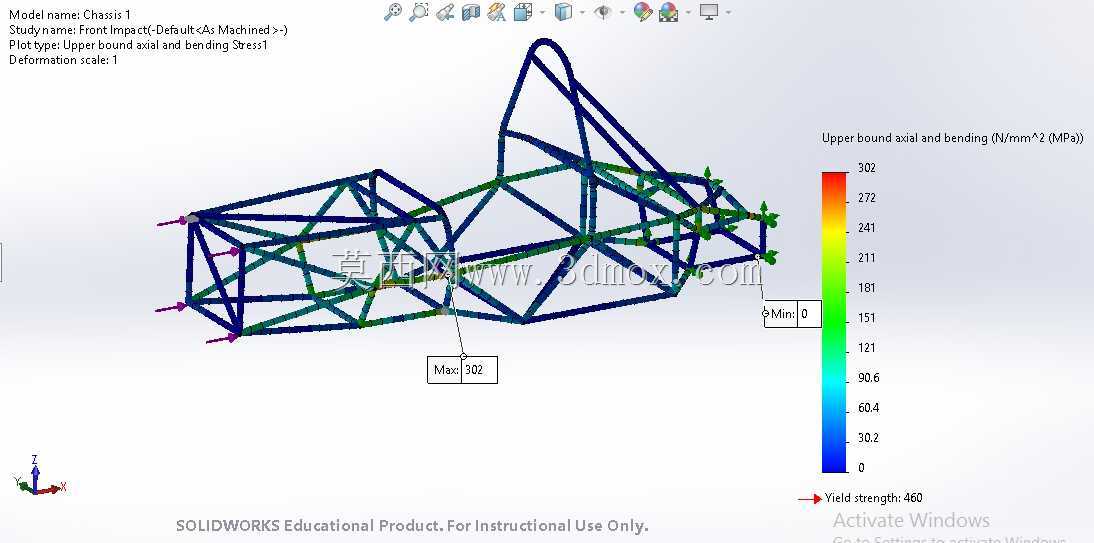

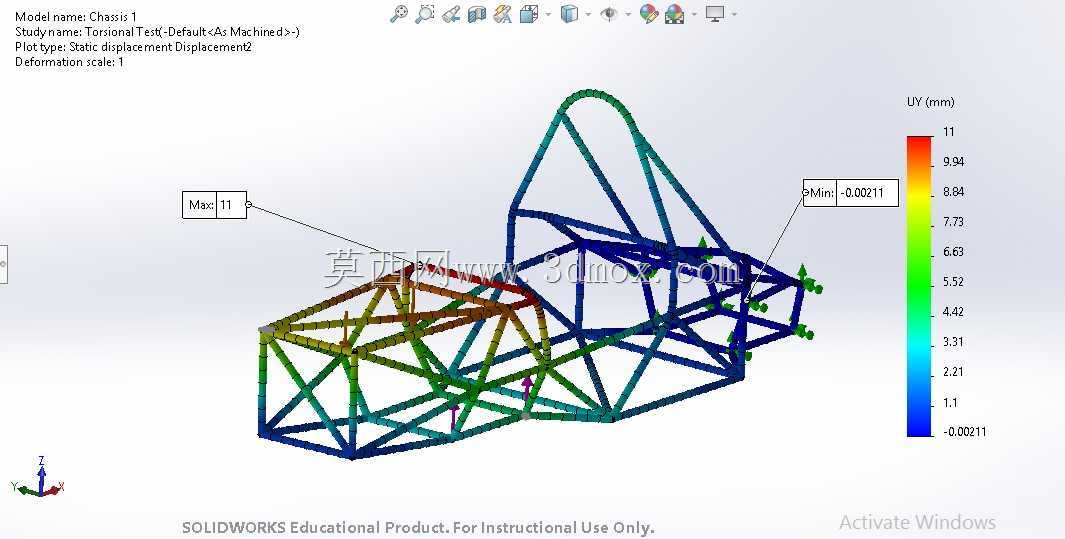

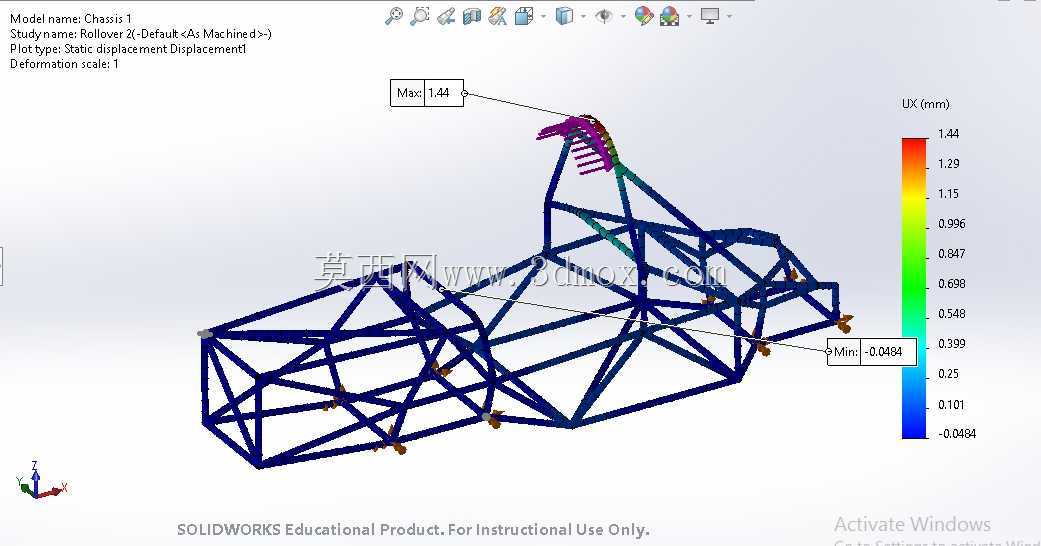

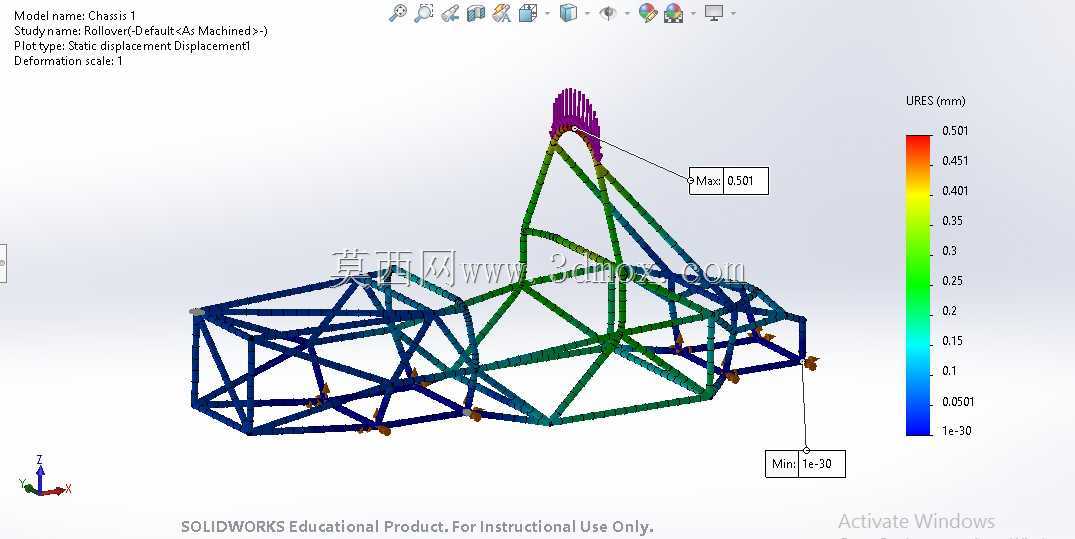

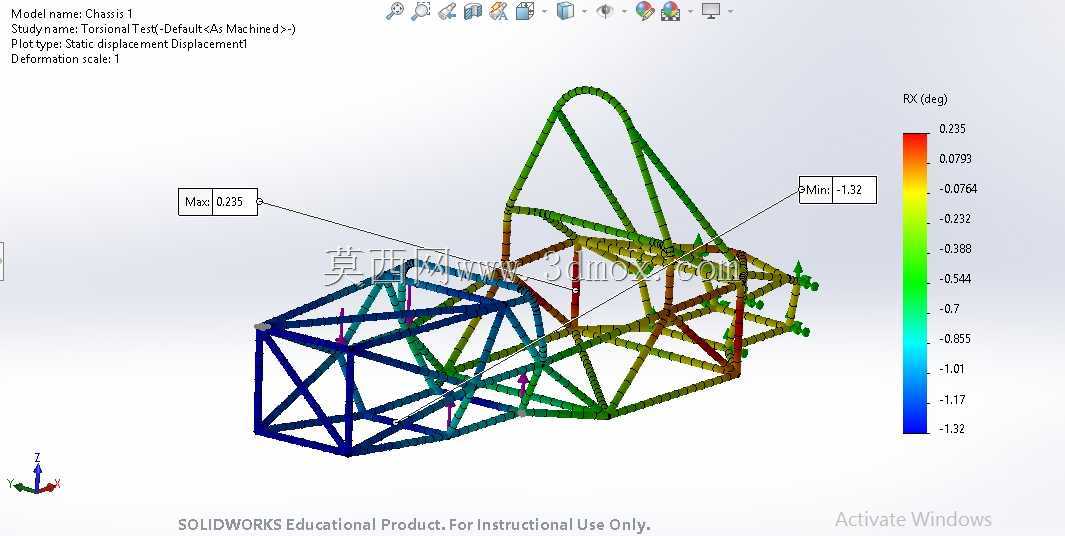

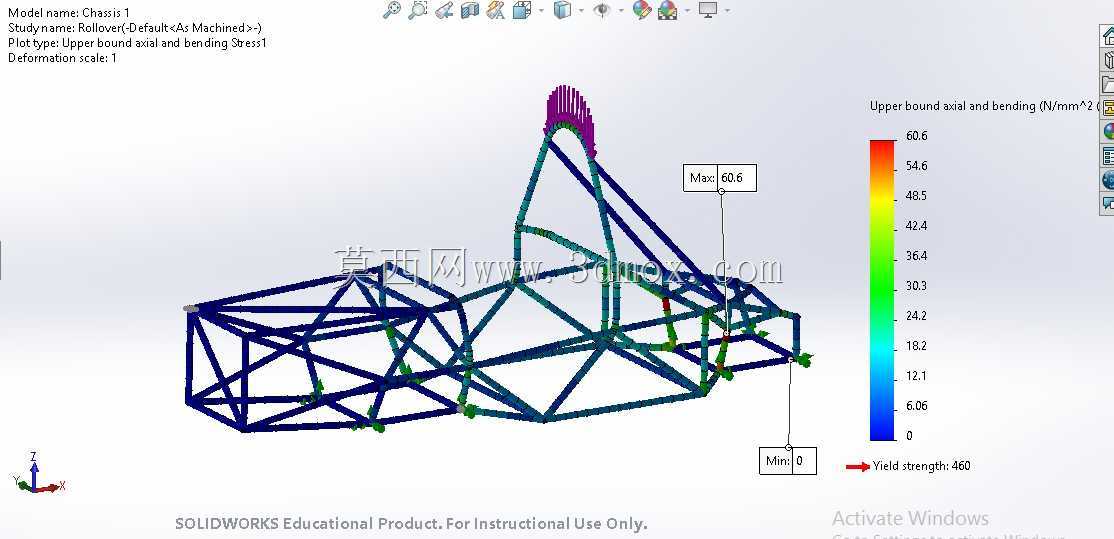

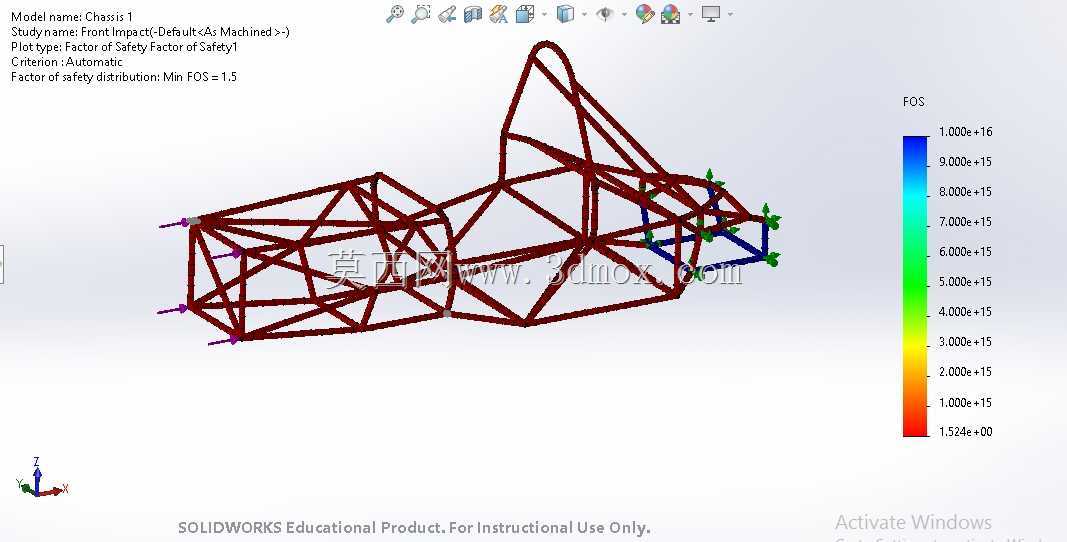

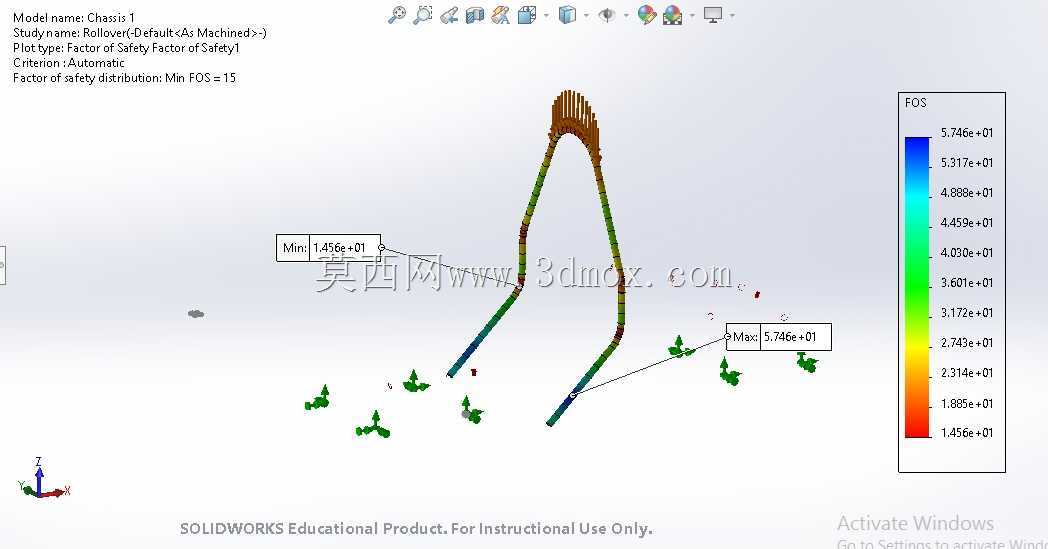

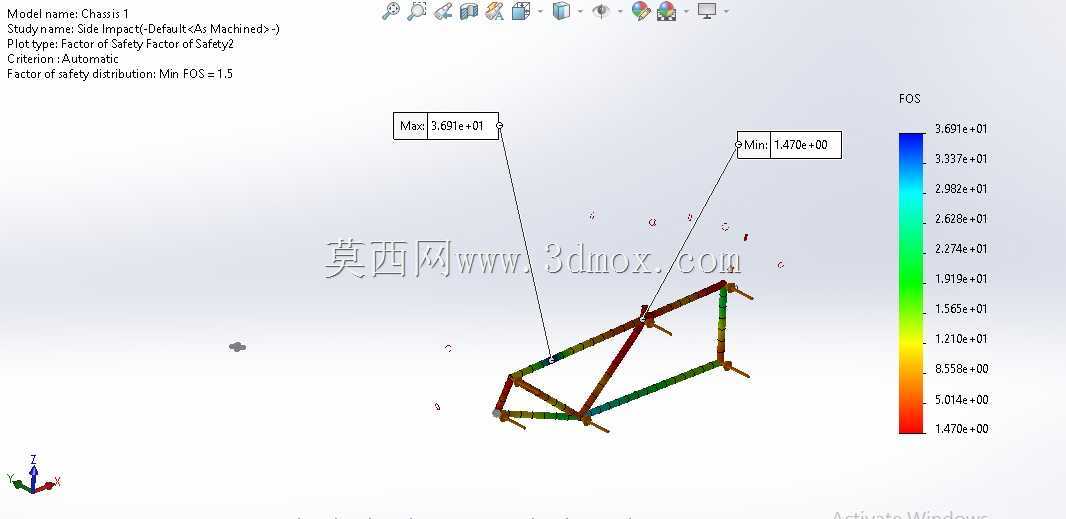

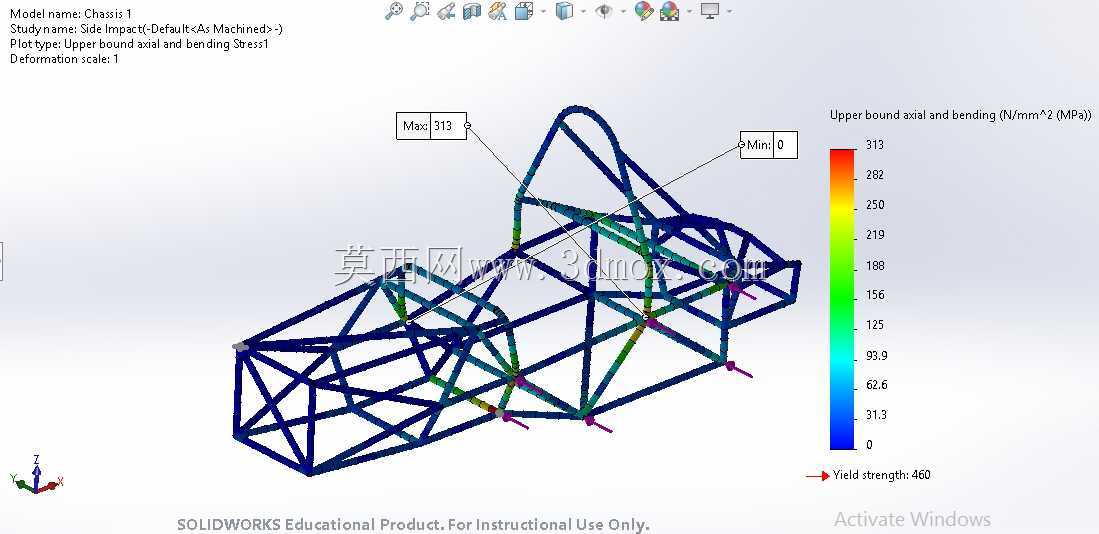

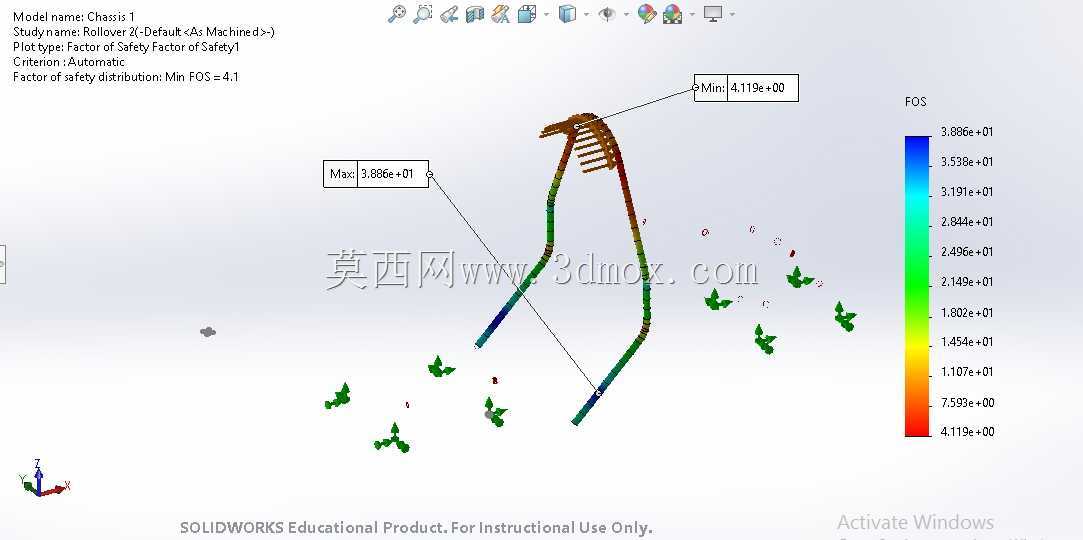

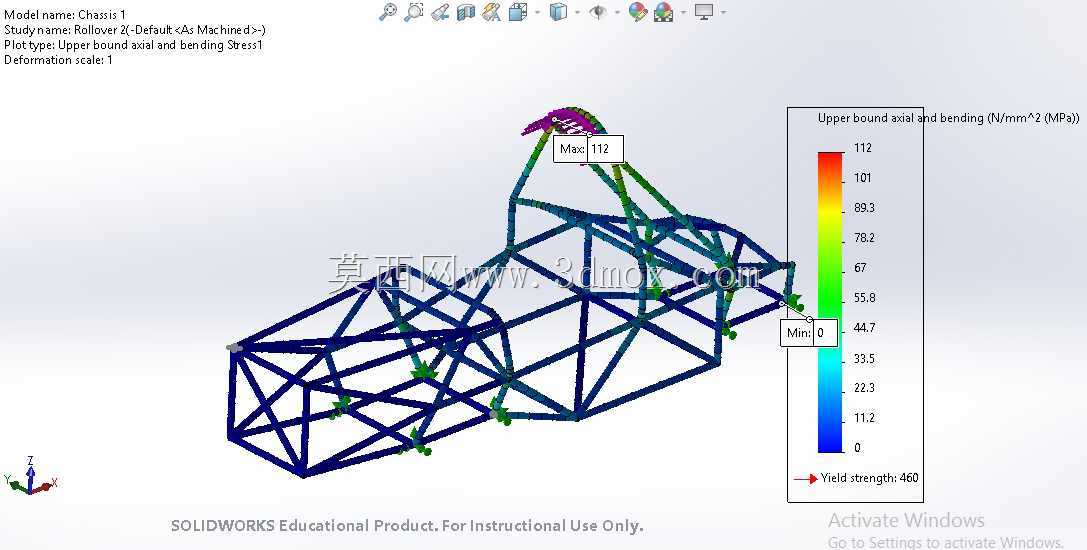

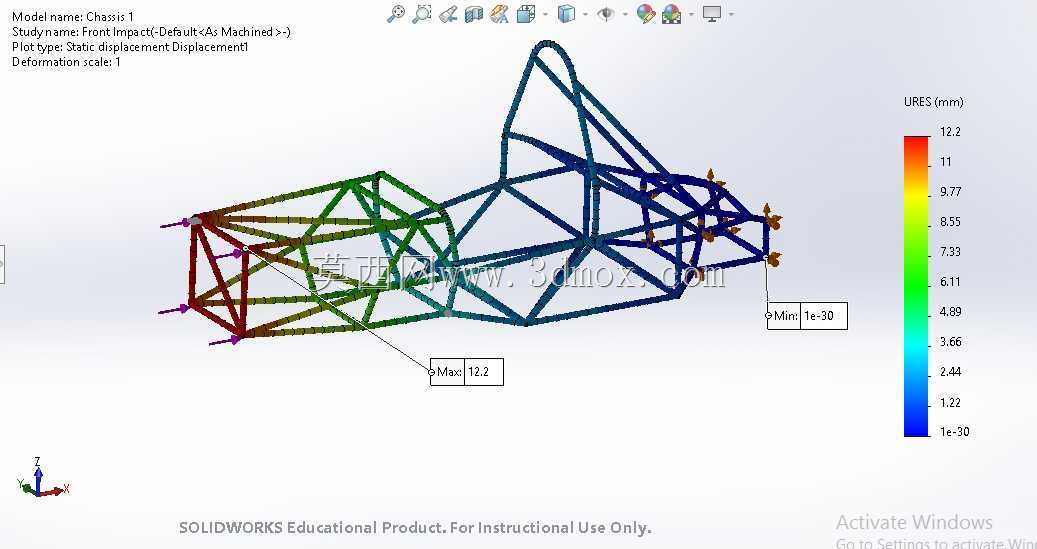

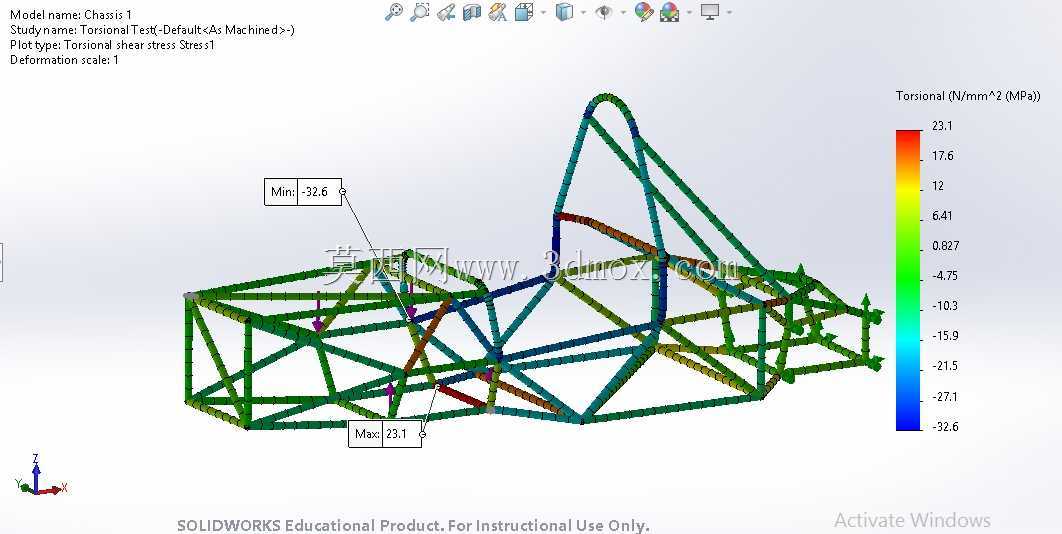

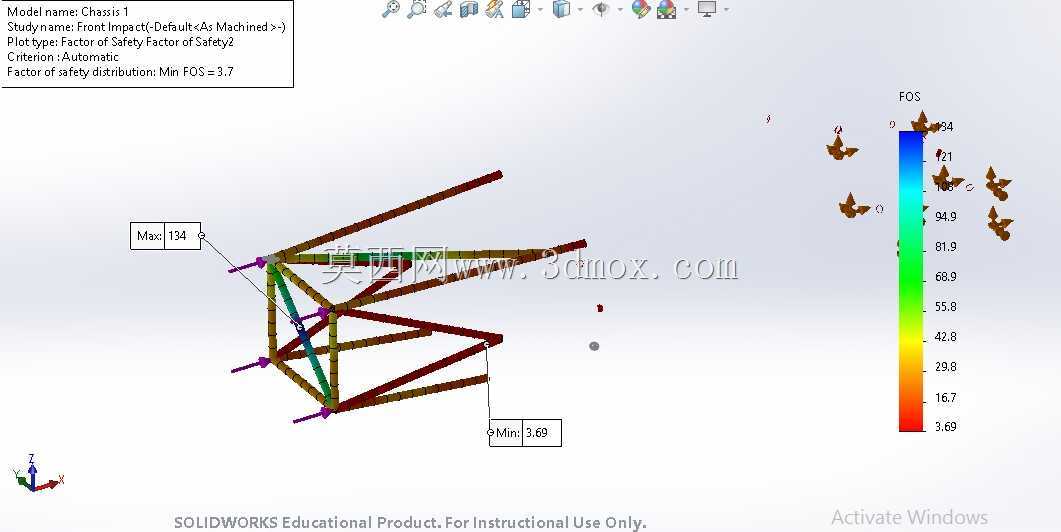

　　整套结构在建模过程中同步完成了各工况的受力校核，不同颜色的管段区分也对应了不同的受力等级，工程人员可以直接在三维模型中测量每个硬点的坐标、核对管材的下料长度与切割角度，在实际弯管、焊接工装搭建时直接参考模型的空间位置，省去反复放样调整的步骤，既能够满足赛事的结构强度要求，也能把整车整备质量控制在合理区间内。
