双菱形铝合金自行车车架结构设计

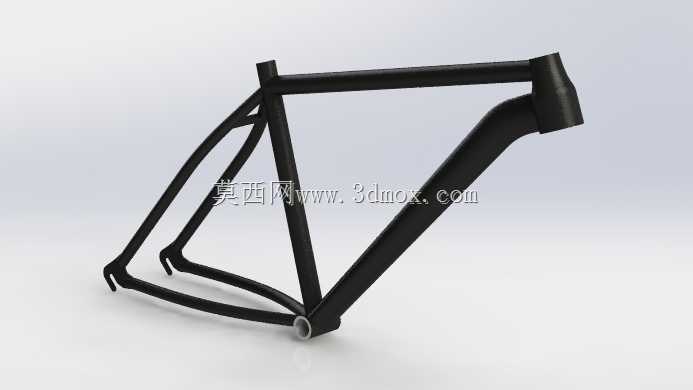

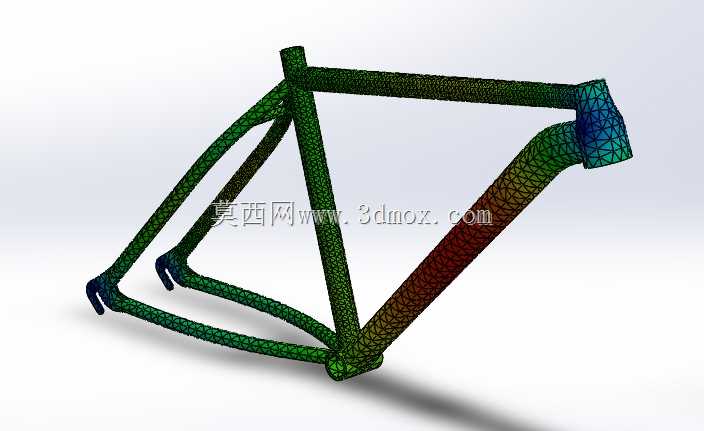

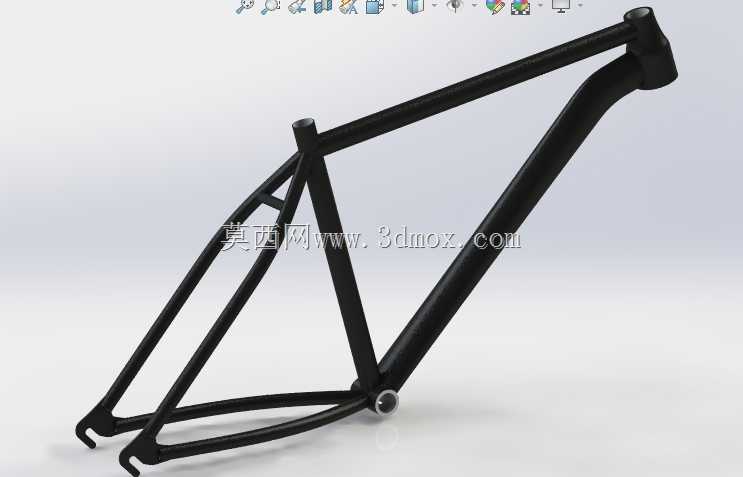

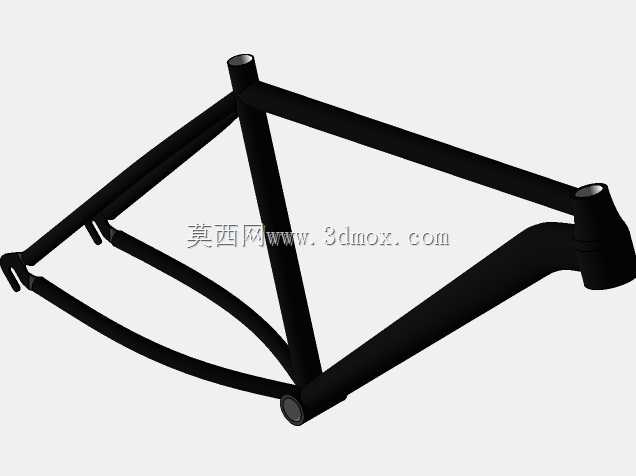

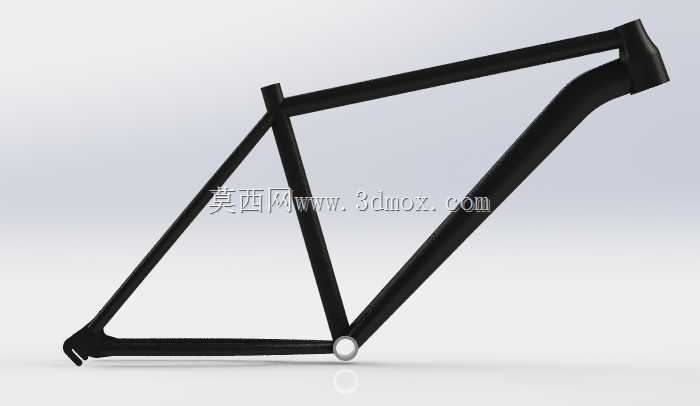

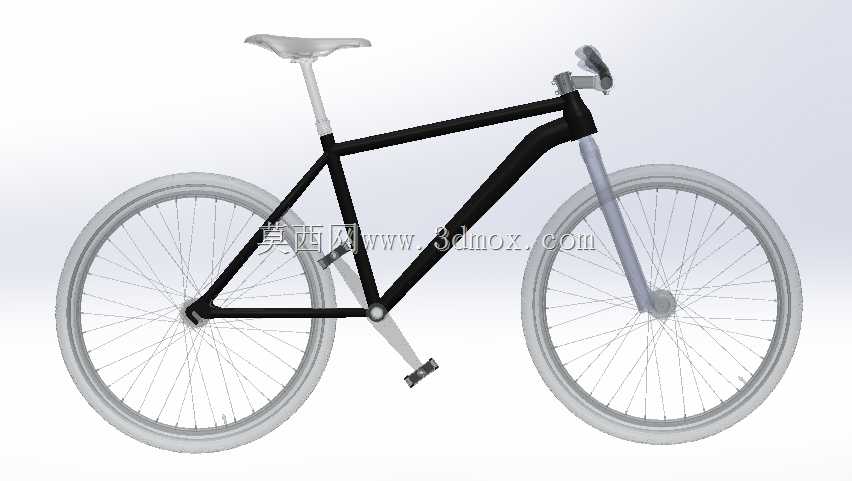

日常通勤、山地越野场景下的自行车核心承载结构非车架莫属，这款双菱形构型的车架采用铝合金材质打造，在结构强度与整车重量之间找到了适配民用级骑行需求的平衡点。从结构受力逻辑来看，双菱形的管梁布局将骑行过程中来自座垫的垂直载荷、脚踏传动的扭转载荷、前轮传递的路面冲击载荷，通过上管、下管、座管、后下叉、后上叉的协同传导分散到各个管段，避免局部应力集中导致的结构失效。设计阶段优先考虑了安装边界的通用性：头管位置适配常规标准锥管前叉，安装口径与碗组规格匹配市面主流民用自行车配件，无需额外定制转接件即可完成前叉装配；中轴位置采用通用压入式安装位，适配常见的方孔、花键中轴组件，能够兼容多数市售牙盘传动套件；后叉开档尺寸符合常规山地车轮组安装标准，尾钩位置预留了变速器安装孔位，可直接适配外变速系统的安装需求。管梁连接处采用平滑过渡的焊接工艺设计，建模阶段还原了焊道的自然过渡形态，避免尖锐棱角带来的应力集中问题，同时也为后续的表面喷涂、阳极氧化处理预留了工艺余量。后上叉与后下叉的夹角设计经过受力校核，在保证后轮拆装空间充足的前提下，尽可能缩短后叉长度提升骑行时的传动响应效率，座管位置的口径适配常规标准座杆，可根据骑行者的身高、骑行习惯灵活调整座垫高度。从实际使用场景出发，这款车架的管型截面采用了变径设计，受力较大的下管、头管连接位置采用更大截面的椭圆管型提升抗扭刚度，受力相对较小的后上叉位置采用稍小截面的圆管降低整体重量，整体结构没有冗余的装饰性设计，所有管段走向都服务于受力传导与配件安装需求。建模过程中严格遵循自行车行业通用的安装尺寸规范，各个安装位的同轴度、平行度公差都控制在实际生产允许的范围内，既可以作为民用自行车整车开发的结构参考，也能用于骑行装备改装的结构验证，帮助设计人员快速核对配件安装的干涉问题，缩短整车开发的结构校核周期。
