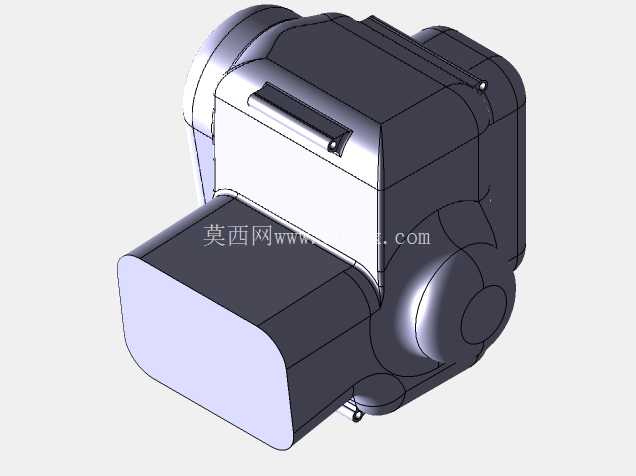

适配多管式原型车的本田500CB动力装置

在小型非道路赛车、单座越野原型车的动力系统选型阶段，很多开发者会优先选择结构紧凑、动力输出特性适配轻量化车架的动力单元，这款适配多管式原型车的本田500CB动力装置，就是针对这类场景做了安装适配优化的设计方案。从实际装车的场景来看，这类动力单元主要应用在钢管车架的小型越野卡丁车、入门级方程式训练车、单座休闲越野车辆上，这类车辆的车架普遍采用小直径钢管焊接成型，留给动力单元的安装空间十分有限，同时还要兼顾进排气走线、散热管路布置、传动系统连接的空间余量，这款动力装置的外形轮廓做了针对性的收窄设计，主体壳体的突出结构全部做了圆弧过渡，避免和钢管车架的梁体发生安装干涉。

从功能特性来看，这款动力装置属于单缸大排量的四冲程动力单元，低转速区间的扭矩输出足够支撑轻量化车辆的起步、爬坡需求，不需要额外匹配大减速比的传动机构就能满足非铺装路面的行驶需求，针对原型车改装的场景，设计时特意简化了缸盖部位的固定结构，只需要在缸盖的进气口、排气口位置做对应的固定连接，就能完成动力单元和车架主体的装配，不需要在缸体其他位置额外打孔焊接安装支架，大幅降低了原型车试制阶段的改装工作量。

在设计思路上，这款动力装置的建模优先还原了原厂机型的核心安装边界，首先确定了曲轴输出端的轴心位置，以此为基准定位缸体、缸盖、变速箱壳体的相对位置，所有外部的安装凸台、管线接口的位置都和原厂量产机型保持一致，保证改装时可以直接沿用市售的进排气配件、传动链轮、固定机脚等通用零件，不需要单独定制配套零件。外形轮廓上，把原厂机型上突出的无关装饰结构做了简化处理，只保留和安装、功能相关的结构特征，既保证了模型的装配参考价值，也避免了过多细碎特征影响整车装配时的干涉检查效率。

安装边界方面，这款动力装置的主体宽度控制在适配40mm直径钢管车架的范围内，左右两侧的突出结构不会超出常规小型赛车的车架侧梁边界，输出轴的高度和常规卡丁车后轴的高度差控制在合理范围内，匹配标准尺寸的传动链条就能完成动力传输，不需要额外加装张紧轮或者转接法兰。缸盖部位的进气口朝向车辆前方偏上的位置，方便安装进气风喉和空滤装置，排气口朝向侧下方，避开后摇臂的运动行程，不会在悬架压缩时和排气结构发生碰撞。油底壳的最低位置比车架下沿高出足够的安全距离，在非铺装路面行驶时不会被地面凸起的石块磕碰，日常维护时的机油加注口、机油尺位置都预留了足够的操作空间，不需要拆解周边的车架结构就能完成常规的机油更换、火花塞检查等维护操作。

从三维建模的工程参考价值来看，这个模型的所有配合面都做了公差预留的参考标注，在做整车总装设计时，可以直接把这个模型导入装配环境，作为动力系统的基准件来布置车架梁体、悬挂结构、散热系统、油箱等周边部件，不需要反复测量实机尺寸来调整设计方案，对于小型原型车的试制团队来说，能够大幅缩短前期的设计迭代周期，减少因为安装边界不明确导致的零件返工问题。
