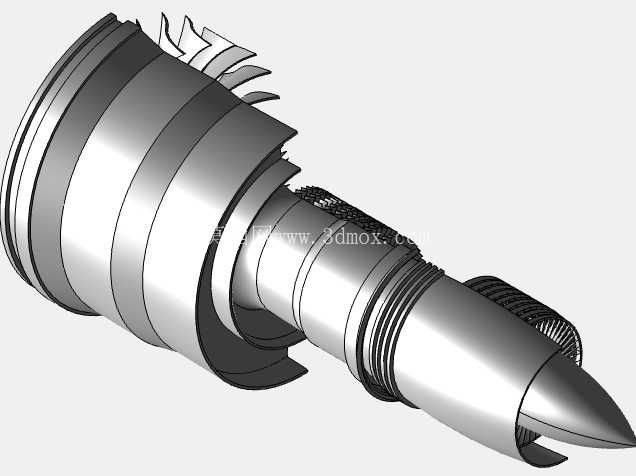

小型涡扇发动机涡轮风扇结构设计

在小型涡扇动力单元的结构开发流程里，涡轮风扇作为核心做功部件，其气动外形与结构强度的匹配度，直接决定了整套动力系统的推力输出效率与运行稳定性，这类部件的三维结构设计，需要同时兼顾气动性能、结构可靠性、装配适配性多维度的工程要求，不能只单一追求某一项参数的最优。从实际应用场景来看，这类小尺寸涡轮风扇结构，既可以适配小型航模动力单元、便携式应急动力装置，也能经过参数调整后用于小型工业通风设备、高速流体增压单元的核心做功部件，不同场景下对风扇的转速耐受能力、叶片型线、安装接口的要求存在明显差异，设计阶段就需要提前明确对应的使用边界。

从功能特性来看，该涡轮风扇采用轴流做功的结构逻辑，叶片沿轮毂周向均匀分布，叶型从根部到顶部采用渐变扭角设计，这种设计是为了匹配气流在流道内不同径向位置的流动速度，减少气流在叶片表面的分离损失，提升能量转换效率。叶片根部与轮毂的连接采用一体化过渡结构，避免了分体连接带来的应力集中问题，能够承受高转速下的离心载荷，同时减少装配环节带来的累计误差。轮毂部分采用中空轻量化设计，在保证结构刚度满足高转速运行要求的前提下，尽可能降低转动部件的整体质量，减少启动阶段的转动惯量，提升动力响应速度，同时降低轴承部位的径向载荷，延长支撑部件的使用寿命。

在设计思路的落地过程中，首先需要确定风扇的设计转速区间与目标流量、压升参数，基于这些基础参数完成叶片基元级的型线设计，再通过三维造型完成叶身的扭角过渡与曲面光顺，整个过程需要反复校验叶片表面的曲率连续性，避免出现局部曲率突变导致的应力集中或者气动损失。完成初步造型后，需要结合安装边界的约束，调整轮毂的轴向长度、连接轴孔的尺寸与配合公差，确保风扇能够与后端的涡轮转子、前端的进气道结构精准适配，不会出现装配干涉。叶片的数量选择经过多轮匹配，既保证了做功过程中的气流均匀性，避免出现过大的气动脉动，也控制了整体加工难度，兼顾了性能与可制造性。

从外形尺寸与安装边界来看，该涡轮风扇的径向尺寸控制适配小型动力单元的流道直径，轴向长度与轮毂直径的比例经过优化，不会占用过多的轴向安装空间，能够在紧凑的动力舱布局里完成装配。轴孔的配合尺寸按照高精度转动配合的要求设计，同时预留了键槽或者锁紧结构的安装位置，确保高转速运行时不会出现相对滑动。风扇的外沿与机匣内壁之间预留了合理的间隙，既避免了转动过程中出现碰磨风险，也控制了间隙漏气带来的效率损失。在实际工程应用中，这类涡轮风扇的结构设计还需要考虑动平衡校正的工艺需求，在轮毂或者叶片端部预留平衡去重的位置，确保成品件在工作转速下的振动值控制在允许范围内，避免振动传递到支撑结构与整机，影响整套设备的运行可靠性。

不同于普通民用通风风扇的设计逻辑，涡轮风扇的工作转速更高、工作环境更严苛，叶片的型线精度、结构强度、动平衡精度都有更高的要求，三维建模阶段就需要把这些工艺与性能要求融入到结构细节里，而不是只做外观层面的造型。比如叶片根部的圆角过渡、轮毂表面的光顺处理、连接部位的应力分散结构，这些细节往往决定了部件在极限工况下的使用寿命。在进行三维结构建模时，每一个曲面的构建都需要对应气动计算的结果，每一处结构尺寸的确定都需要结合强度校核的结论，最终的模型既要满足性能设计的要求，也要符合后续加工、装配、动平衡校正等全流程的工艺需求，能够直接用于后续的工程验证与样机试制环节。
