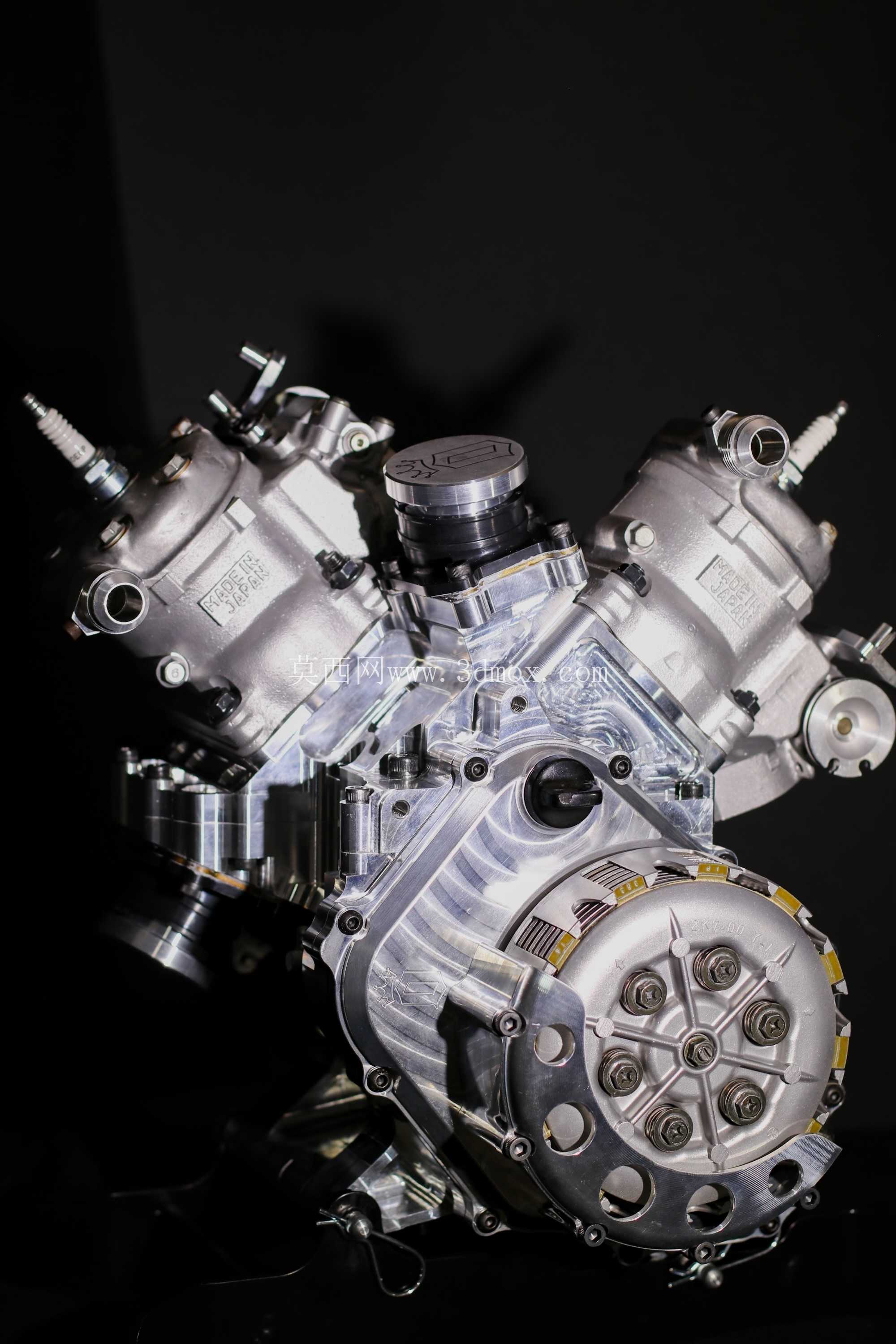

雅马哈TZ250二冲程摩托锻造发动机箱体结构

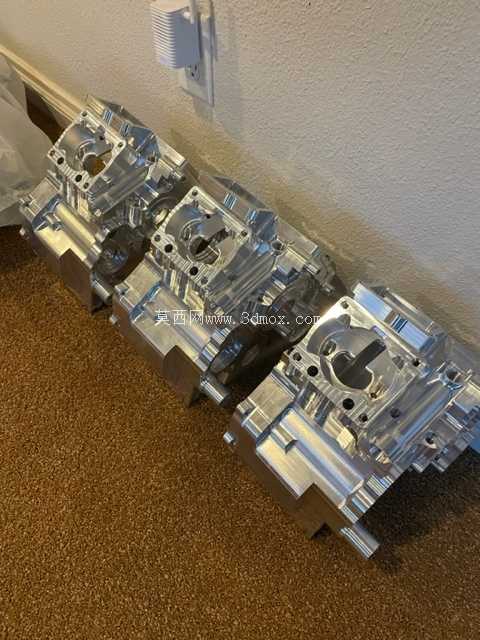

　　这套全铝坯锻造的发动机箱体，是适配赛道取向二冲程摩托的核心承载构件，实际装车后可直接参与场地竞速类赛事的动力输出作业，整套结构围绕高转工况下的刚性保持、密封可靠性、部件安装同轴度做了针对性的结构优化。从实际应用场景来看，这类锻造箱体主要面向赛道改装、赛事摩托维修替换、动力改装升级场景，区别于普通民用铸铝箱体，锻造坯体加工的结构致密度更高，在高转速爆发的交变载荷下，箱体主轴承座位置的形变量能控制在极小范围内，避免高转下曲轴偏磨、密封面渗油等常见故障。

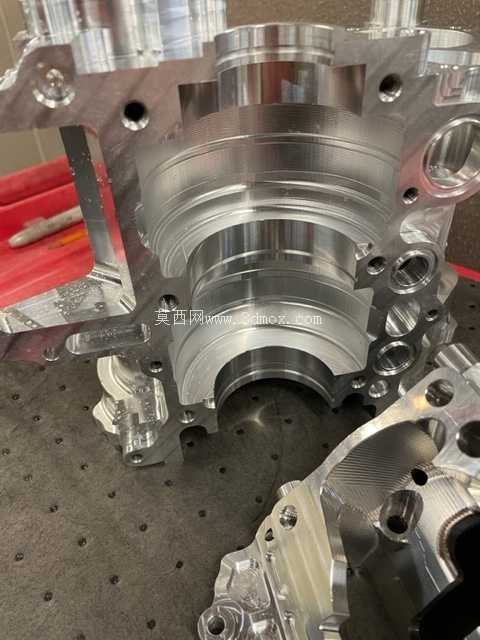

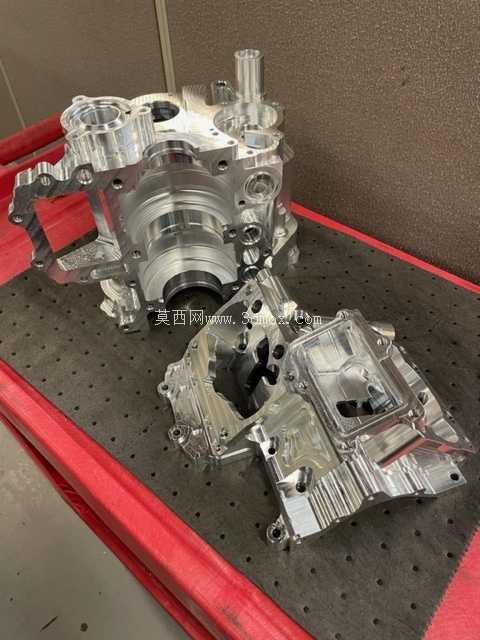

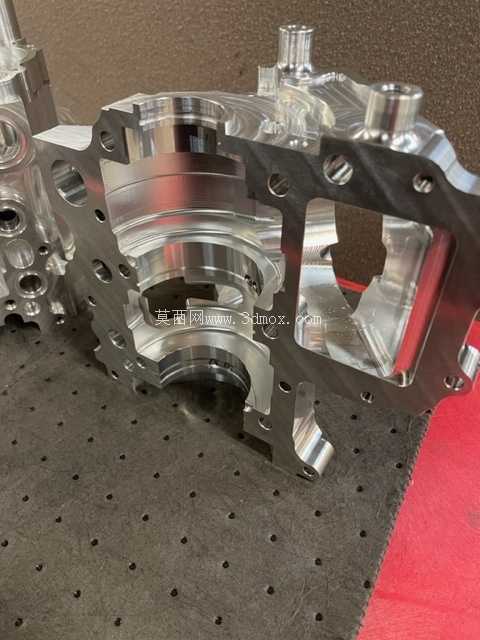

　　从结构功能上看，箱体作为整台发动机的骨架，上部集成了气缸安装定位止口，止口的形位公差直接决定气缸与曲轴的垂直度，设计时将止口配合面的加工余量预留了0.02mm的精修区间，保证装配后活塞运行无偏摆；下部集成了曲轴腔、变速箱腔体、离合器安装腔，三个腔体之间的加强筋采用了不等厚的拓扑优化结构，在曲轴主轴承座受力集中的区域，筋条厚度达到8mm，向周边腔体过渡区域逐步减薄至4mm，既保证核心受力区域的刚性，又尽可能控制整体重量，整套箱体裸重比同规格铸铝箱体轻1.2kg左右，对于赛道摩托的簧下质量、整车重心控制都有明显增益。

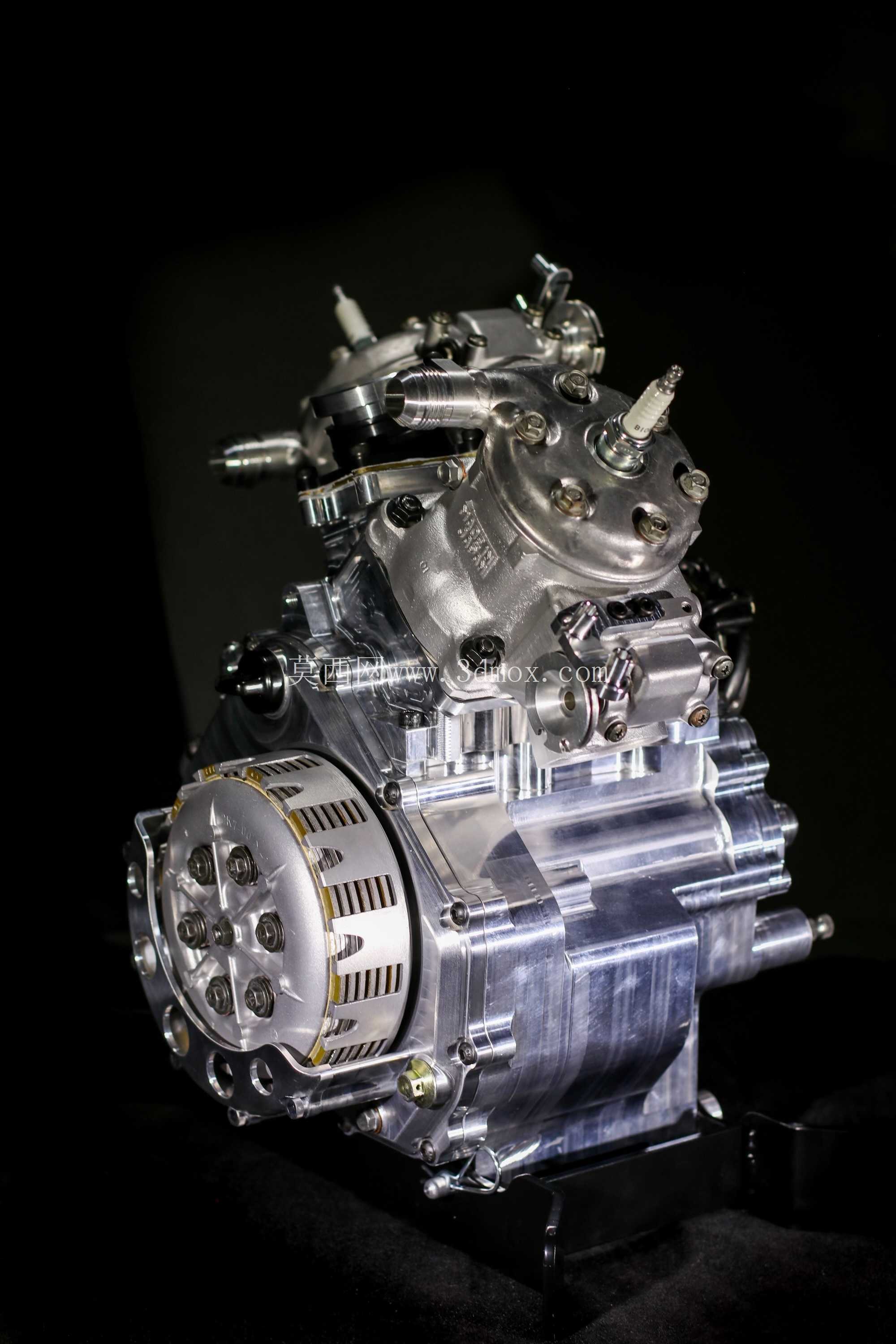

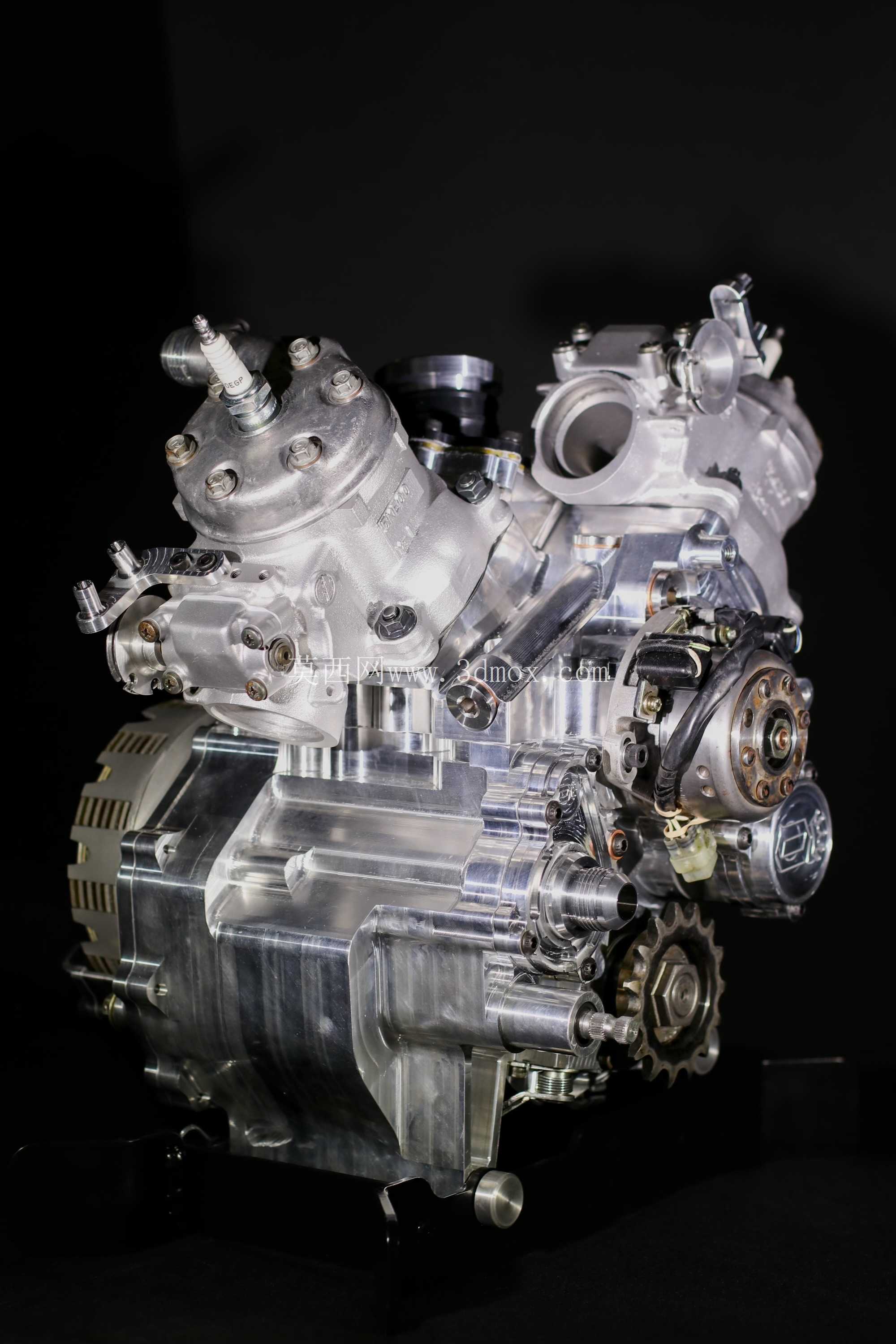

　　安装边界方面，箱体与车架连接的三个悬挂点采用了嵌入式钢套结构，钢套与铝基体过盈压装，避免长期震动下铝制螺纹滑牙，三个悬挂点的孔位同轴度公差控制在0.03mm以内，保证发动机装车后与车架的连接无附加应力；左右箱体的合箱面采用了平面度0.01mm的研磨工艺，合箱时无需额外加装密封垫，仅靠密封胶即可实现腔体密封，避免密封垫长期受机油浸泡老化导致的渗漏问题。箱体侧面的离合器安装腔预留了多片式湿式离合器的安装定位台阶，台阶的轴向尺寸公差控制在0.05mm，保证离合器装配后摩擦片组的间隙处于设计区间，避免离合分离不彻底或者结合打滑的问题；箱体前部的水泵安装位、机油道开孔采用了一体化钻削成型，没有额外的堵头结构，减少了机油渗漏的风险点，机油道的孔径经过流体阻力优化，高转下机油泵的供油阻力比普通铸铝箱体低12%左右，能保证曲轴轴承、连杆大头位置在11000转以上的工况下仍有充足的机油润滑。

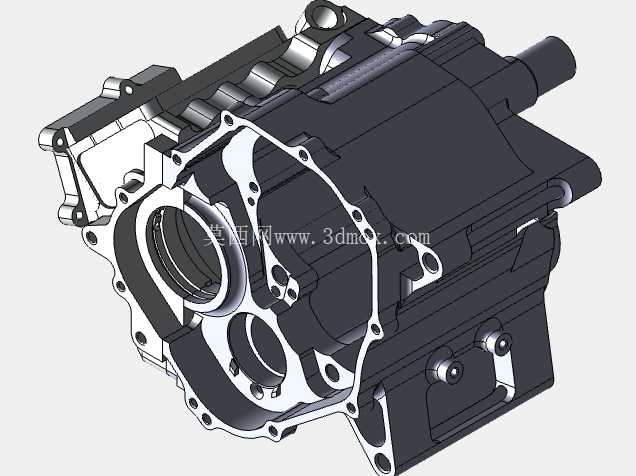

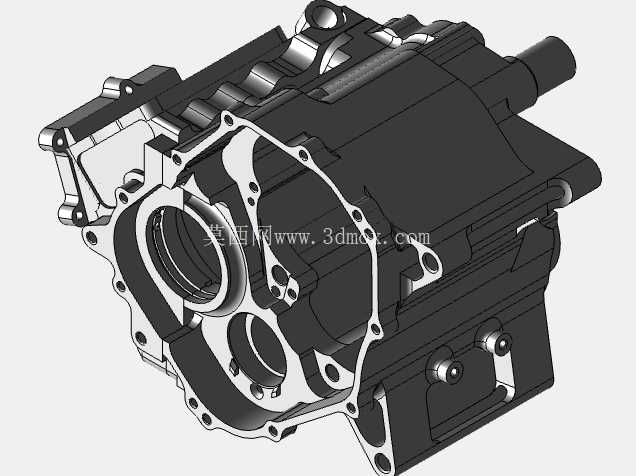

　　设计思路上，整套箱体没有多余的装饰性结构，所有外部凸起、筋条都服务于刚性提升或者部件安装避让，箱体外侧的散热鳍片高度根据不同区域的工作温度做了差异化设计，靠近燃烧室的气缸安装位周边鳍片高度达到15mm，变速箱区域的鳍片高度则控制在8mm，既保证高温区域的散热效率，又避免鳍片过高在摔车时容易断裂的问题；箱体上的所有螺栓孔都做了沉头避让，螺栓装配后头部不突出于箱体表面，减少赛道行驶时的风阻，同时避免车辆侧滑时螺栓磕碰变形导致后续维修无法拆卸。从实际加工适配性来看，这套箱体的三维结构完全还原了锻造坯体加工的工艺路径，所有加工面的拔模角度、刀具避让空间都做了预留，数控加工时可以直接按照模型路径编写刀路，不需要额外做工艺补正；主轴承孔的同轴度、各安装面的平面度都在模型里标注了公差参考，不管是做单件定制加工还是小批量复刻，都能直接作为结构参考依据，不需要反复测绘调整尺寸。
