标准赛事用网球曲面结构三维设计

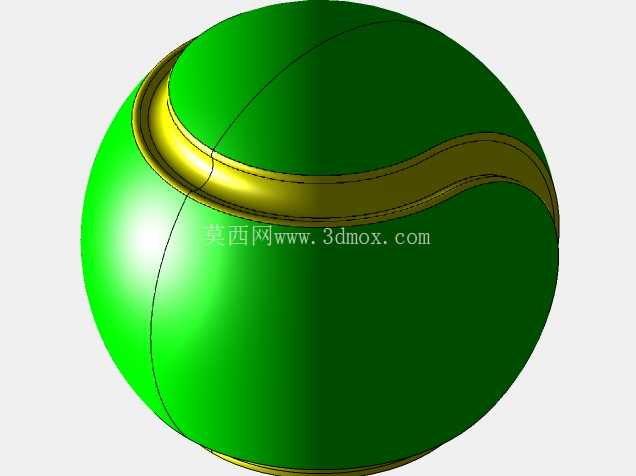

做这个网球的三维结构，最初是配合体育用品厂商的新品开模验证需求，当时客户提的核心要求是模型曲面要完全贴合现有量产网球的包覆缝走向，不能出现曲面接缝处的曲率突变，不然后续做包覆工艺仿真的时候，橡胶层的拉伸应力计算会出偏差。实际建模的时候最先确定的是球体基准直径，完全参照国际网联的竞赛用球规范，把直径公差控制在标准允许的区间内，先做基础球体的草绘，再处理表面的S形包覆缝结构——很多新手做这个结构的时候容易直接在球面上扫掠沟槽，忽略了实际网球的接缝是两块毛毡包覆后的压合边，沟槽的深度、两侧的过渡圆角都要和实际生产的压合工艺匹配，不能做的太尖锐，不然仿真的时候毛毡层的弯折疲劳数据会完全失真。

从应用场景来说，这个模型不光能用来做产品外观展示，更核心的用途是支撑网球生产环节的模具设计、材料力学仿真：比如做橡胶内胆的充气变形测试时，精准的球面曲率能保证有限元分析时网格划分的均匀性，不会因为局部曲面畸变导致应力集中的计算错误；做毛毡裁切下料的排版计算时，S形接缝的空间曲线展开数据能直接导出到裁切设备的控制系统，减少毛料的损耗。建模过程中特意把接缝的凸起高度做了参数化关联，后续如果要调整不同档次网球的毛毡厚度，只需要修改对应的参数就能快速更新模型，不用重新勾画空间曲线，这点对于系列化产品的开发效率提升很明显。

考虑到实际使用中网球的弹跳性能和球面的圆度、接缝的对称度直接相关，建模时全程以球心为基准做对称约束，两条S形接缝完全中心对称，避免出现质量偏心——之前接触过不少业余建模的网球模型，接缝的位置偏移了球心的对称平面，导入动力学仿真软件做弹跳测试的时候，球的落点偏移量完全不符合实际测试数据，根本没法用来做产品验证。另外在处理球面和接缝的过渡区域时，没有直接用倒圆角命令，而是做了渐变的过渡曲面，越靠近接缝端点的位置圆角半径越小，中间段的圆角半径稍大，完全匹配实际生产中毛毡压合后的边缘形态，不会出现生硬的几何棱边。

从安装边界和配套适配的角度来说，这个模型可以直接导入到网球发球机、网球陪练设备的装配体中做干涉检查：比如发球机的出球轮间隙设计，需要精准的网球直径数据和表面摩擦系数对应的曲面形态，要是模型表面的接缝结构做的过于简化，出球轮和球面的接触仿真就会出现偏差，导致实际设备出球的转速、落点控制达不到设计要求。建模时还特意保留了模型的参数化特征树，没有把所有特征合并成单一实体，后续如果要做不同规格的训练用球、儿童用球，只需要调整球体直径、接缝深度、过渡圆角的参数，就能快速衍生出不同规格的模型，不用从零开始重建。

实际工程应用里，这类体育用品的三维模型最容易被忽略的就是工艺细节的还原，很多人觉得网球就是个简单的球体加两道沟，实际上从内胆的橡胶硫化成型，到毛毡的涂胶包覆，再到后续的打磨、充气检测，每一道工序对应的几何特征都要在模型里有所体现，才能让模型真正服务于生产环节，而不是仅仅做个外观展示用的效果图。比如接缝处的压合宽度，实际生产中是有严格尺寸要求的，压合边太宽会影响球的飞行旋转性能，太窄又容易在使用中出现毛毡开胶的问题，建模时把压合边的宽度也做了参数化设置，方便工艺人员根据不同的胶水粘接性能调整对应的尺寸参数。
