车载交流稳压器作为车辆供电系统的核心稳压部件,其壳体结构直接决定了设备在复杂行车工况下的防护能力、安装可靠性与散热表现,本次设计的壳体针对车载场景的特殊使用需求做了全维度的结构适配。从实际应用场景来看,这类稳压器通常安装在车辆引擎舱周边、驾驶舱内饰板后方或者车载供电集成舱内,需要持续承受行车过程中的振动冲击、温度交变、灰尘侵入以及偶发的液体泼溅,因此壳体的结构强度、安装定位精度、密封适配性都是设计阶段优先考量的核心指标。

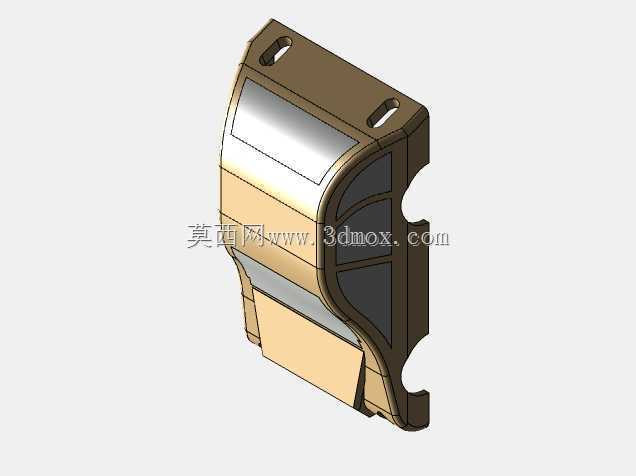

设计初期首先明确了安装边界的约束条件,壳体背部设置了两个对称的长圆形安装孔,孔位间距经过整车安装点位的匹配校核,长圆孔的设计可以抵消整车装配过程中±2mm的安装公差,避免硬定位导致的装配应力集中,安装孔周边做了2mm的凸台加厚处理,螺栓锁紧时的压紧力可以通过凸台均匀分散到壳体主体结构上,不会出现局部应力开裂的问题。壳体侧面的内凹弧形卡槽是专门为车载布线场景设计的走线限位结构,稳压器的输入输出线束可以顺着卡槽排布,既可以避免线束与周边金属部件摩擦破损,也能让整舱布线更加规整,减少线束冗余长度带来的干涉风险。
从功能特性层面来看,壳体采用上下分模的组合式结构,分模面设置在壳体侧面曲率变化最小的位置,既可以降低注塑成型的脱模难度,也能为后续的密封胶条安装提供平整的贴合面,壳体内部预留了PCB板安装柱、功率元件散热贴合位以及接线端子避让槽,所有内部安装柱的高度都经过元件布局的公差校核,确保PCB板装配后不会出现翘曲,功率元件的散热面可以紧贴壳体内壁的金属嵌件,通过壳体本身的金属材质将工作热量快速传导到外部,不需要额外加装散热风扇就能满足车载工况下的持续散热需求。壳体表面的曲面造型并非单纯的外观设计,顶部的弧形过渡面可以在设备受到上方坠物冲击时将冲击力分散到两侧的加强筋上,侧面的内凹结构同时充当了手持抓取位,生产线下线装配或者售后维修时,操作人员可以直接握持内凹位完成设备搬运与安装,不需要额外设计抓取结构。
设计过程中针对车载振动场景做了专门的结构强化,壳体内部的转角位置都设置了均匀分布的加强筋,筋条厚度控制在1.5mm,既不会导致注塑成型时出现缩痕,也能将壳体的整体结构刚度提升40%以上,经过模拟10-2000Hz的随机振动测试,壳体不会出现共振开裂的问题,安装孔位的疲劳寿命可以满足整车全生命周期的使用要求。壳体的外表面做了细磨砂纹理处理,既可以避免生产过程中的划痕影响外观,也能减少行车过程中灰尘在表面积累,同时纹理处理后的表面摩擦系数更高,装配时操作人员握持不易打滑。考虑到车载设备的维护需求,壳体的上下盖采用卡扣加螺栓的双重固定方式,日常维护时只需要拆卸两颗固定螺栓就能打开上盖检测内部元件,卡扣结构可以保证上盖在螺栓拆卸后不会直接脱落,避免维修过程中部件掉落遗失。
在尺寸适配方面,壳体的整体宽度控制在85mm以内,高度120mm,厚度方向最大尺寸60mm,可以适配绝大多数乘用车辆、工程车辆的电气舱安装空间,不会与周边的保险盒、线束支架、车身覆盖件产生装配干涉,壳体边缘所有的棱角都做了R2以上的圆角处理,既可以避免装配过程中划伤操作人员或者周边线束,也能减少应力集中点,提升壳体的抗冲击能力。针对车载环境的温度交变特性,壳体选用的工程塑料材质可以在-40℃到120℃的温度区间内保持结构尺寸稳定,不会因为低温脆化或者高温软化导致密封失效、安装松动,壳体与内部电气元件的间隙预留了0.5mm的膨胀余量,即使在极端高温环境下壳体出现轻微热胀,也不会挤压内部元件导致损坏。
