在工业供配电、实验室精密仪器供电、中小功率民用设备稳压场景中,铁芯作为交流稳压器的核心电磁转换部件,其结构设计直接决定整机的稳压精度、负载响应速度与运行损耗。本次设计的叠片式铁芯组件,针对桌面级小功率交流稳压器的安装空间约束做了定向优化,区别于传统开放式叠片铁芯,该结构在叠片组外侧增设了一体化成型的包覆固定壳体,既解决了叠片长期运行受电磁振动产生的松散移位问题,也压缩了铁芯组件的整体安装边界,适配小体积稳压设备的内部布局需求。从实际应用场景来看,这类铁芯组件主要适配额定功率500W-2000W的桌面型交流稳压器,多用于给实验室测试仪器、家用精密影音设备、小型工业控制终端提供稳定的交流输出,这类场景对设备的运行噪音、安装体积、
漏磁控制都有较高要求,传统外露叠片铁芯不仅装配时需要额外做绝缘包覆处理,运行中叠片间的电磁振动还会产生持续的低频噪音,同时外露结构的漏磁范围更大,容易对周边放置的信号类设备产生电磁干扰。设计阶段首先围绕磁路闭合效率做了叠片片型的选型,采用取向硅钢片斜接缝叠装工艺,每片硅钢片的冲压尺寸公差控制在0.02mm以内,叠装时相邻层片的接缝位置错开半个叠片步距,最大程度降低磁路的气隙磁阻,减少空载运行时的励磁电流与铁损。叠片组的整体叠厚根据目标功率段的磁通密度要求计算确定,确保在额定输入电压波动范围内,铁芯工作磁通密度始终处于硅钢片的线性磁化区间,避免进入磁饱和区导致输出电压波形失真。外侧的包覆固定壳体采用阻燃ABS材质注塑成型,

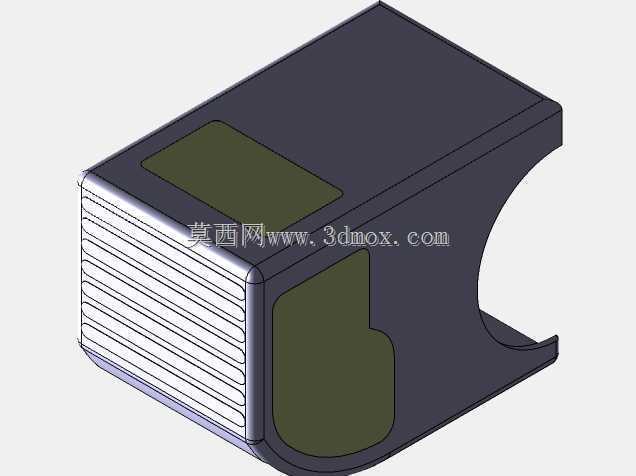

壳体与叠片组的接触位置预留0.1mm的绝缘胶层填充间隙,装配时在叠片组外表面均匀涂刷耐高温绝缘环氧树脂后压入壳体内腔,待胶体固化后即可实现叠片组与壳体的刚性连接,既可以隔绝叠片振动的外传路径降低运行噪音,也能在叠片组与外部安装结构之间形成可靠的绝缘屏障,避免铁芯意外带电引发的安全隐患。壳体的外形做了适配安装的结构优化,一侧设计有内凹的弧形让位槽,用于避让稳压器内部的碳刷滑动调节机构,避免铁芯安装后与调压机构产生运动干涉;壳体两个相对的平面上预留了方形的绝缘挡板安装位,挡板采用与壳体同材质的阻燃塑料制作,安装后可以完全覆盖叠片组的两个端面,防止装配或后期维护过程中金属碎屑掉落在叠片缝隙间引发片间短路。从安装边界来看,
该铁芯组件的整体外形为带弧形让位的长方体结构,安装时通过壳体底部预设的两个M4螺纹孔固定在稳压器的内部安装底板上,安装孔的中心距按照通用小功率稳压器的安装孔位标准设计,可以直接替换同功率段的传统外露叠片铁芯,不需要对原有设备的内部安装结构做额外修改。组件的接线端位置预留了足够的绕组绕制空间,初级绕组与次级绕组绕制完成后,绕组端部与壳体内壁的安全距离满足电气安全规范中对加强绝缘的间隙要求,不需要额外增加绝缘隔板即可通过安规测试。实际建模过程中,对叠片组的叠装顺序做了参数化设计,只需要修改叠厚参数即可快速生成不同功率等级对应的铁芯模型,包覆壳体的让位槽尺寸、安装孔位也做了参数化关联,可以根据不同型号稳压器的内部布局快速调整结构尺寸,大幅缩短同系列产品的结构开发周期。针对铁芯运行中的温升问题,壳体的弧形让位侧与相邻的安装平面之间设计有自然通风的导流间隙,设备内部散热风道的气流可以顺着间隙流过叠片组的侧表面,带走绕组与铁芯产生的热量,确保满负载运行时铁芯的温升始终控制在硅钢片与绝缘材料的允许工作温度范围内,避免长期高温运行导致绝缘材料老化加速、硅钢片磁性能下降。
